Single line diagram?
هي طريقة تمثيل دائرة ثلاثية الاطوار في طور واحد وهي طريقة تسهل معرفة طبوغرافية نظام القوى الكهربائي. هذا التمثيل يتضمن أيضا رقم المعدة, معلومة كل معدة بجانبها , طريقة التوصيل (في حالة المولدات والمحولات) واي معلومة إضافية مهمة.يتبع
#اسأل_كهرباء
هي طريقة تمثيل دائرة ثلاثية الاطوار في طور واحد وهي طريقة تسهل معرفة طبوغرافية نظام القوى الكهربائي. هذا التمثيل يتضمن أيضا رقم المعدة, معلومة كل معدة بجانبها , طريقة التوصيل (في حالة المولدات والمحولات) واي معلومة إضافية مهمة.يتبع
#اسأل_كهرباء
بالإضافة الى ما سبق, هذا التمثيل يتضمن حالة القواطع والمفاتيح في حالة التشغيل الطبيعية normally open or close .هذه الطريقة لا تمثل الموقع الجغرافي للمعدة ولا حجمها ولكن هي طريقة مبسطة لتمثيل النظام الكهربائي وتصور تدفق القدرة الكهربائية من المصدر حتى المستهلك. يتبع
#اسأل_كهرباء
#اسأل_كهرباء

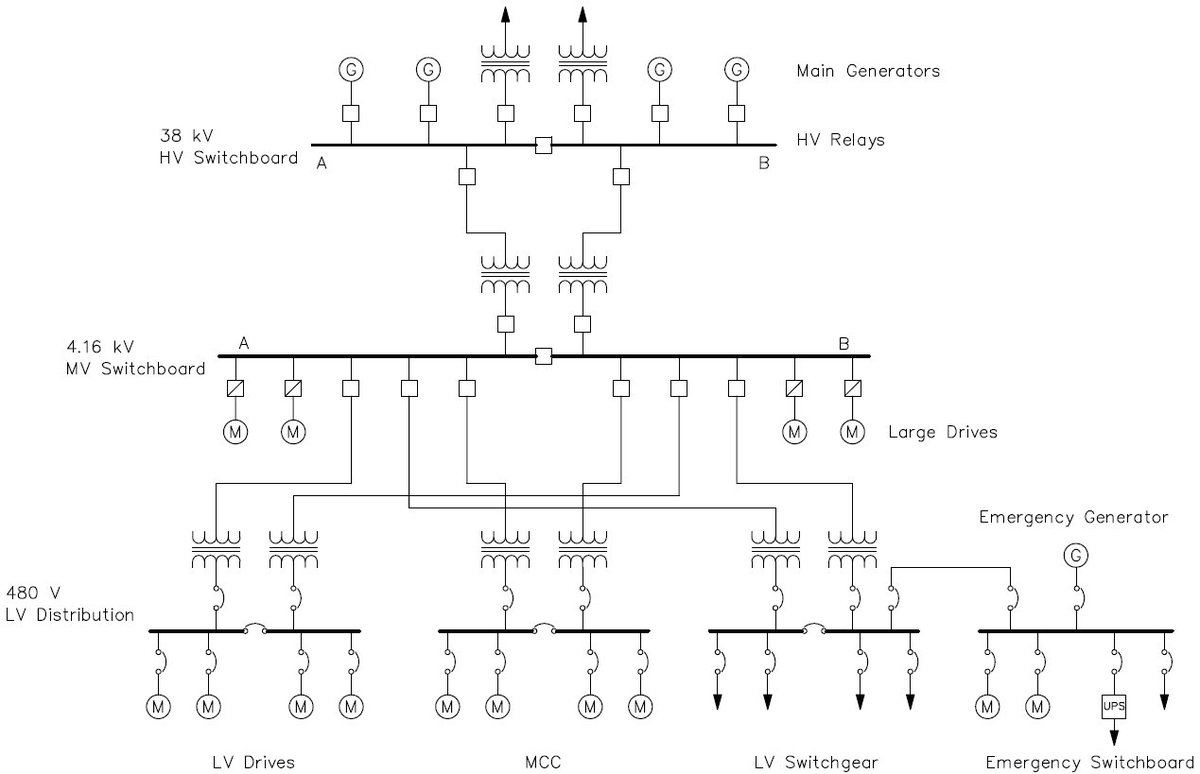

الصورة المرفقة توضح كيف يبدو هذا التمثيل وتبين موقع المولدات ونقاط الاستهلاك في النظام الكهربائي. مدى التفاصيل للمعدات على الرسمات يعتمد بشكل كبير على حاجة المالك لذلك.
#اسأل_كهرباء
#اسأل_كهرباء
