١. يعتبر قاطع الدائرة MCB من اهم اجهزة الحماية المستخدمة في القطاع السكني و الصناعي ويجب العناية حين شراءه بمعرفة مواصفاته و خصائصة
٢. في حال ذهابك لشراء هذا القاطع MCB يجب ان يكون عن طريق فني خبير لمعرفة الانواع الجيدة بالسوق و المطابقة للمواصفات في بلدك
٣. عادة يقوم المشتري للقاطع MCB فقط عن طريق القيمة المقننة له وهذه طريقة غير عملية هندسياً و فنياً فصاحب المحل يقترح عليك من غير سابق معرفة عن استخدامك له و الاحمال الموصله عليه
٤. الانواع الجيدة من قواطع MCB يكون مطبوع عليها جميع البيانات الظروري معرفتها عنه وفي حال لم تجد هذه البيانات مطبوعه على القاطع تجاهل شراءه وابحث عن نوع اخر
٥. الان سنقوم باستعراض اهم تلك البيانات التي يجب معرفتها:
- رقم المنتج
- القيمة المقننة لتيار القاطع و نوع المنحنى
- جهد التشغيل
- اقصى تيار عطل يمكن الفصل عنده
- تصنيف الطاقة
- مؤشر الفصل/التوصيل
- رمز التشغيل
- معلومات اضافية
- رقم كتيب التشغيل و الصيانة للقاطع
- رقم المنتج
- القيمة المقننة لتيار القاطع و نوع المنحنى
- جهد التشغيل
- اقصى تيار عطل يمكن الفصل عنده
- تصنيف الطاقة
- مؤشر الفصل/التوصيل
- رمز التشغيل
- معلومات اضافية
- رقم كتيب التشغيل و الصيانة للقاطع
٦- اولا: رقم المنتج Model Number
اغلب المصنعين لهذه القواطع يضع رقم للمنتج من اجل اغراض البيع و الصيانة مابعد البيع
اغلب المصنعين لهذه القواطع يضع رقم للمنتج من اجل اغراض البيع و الصيانة مابعد البيع

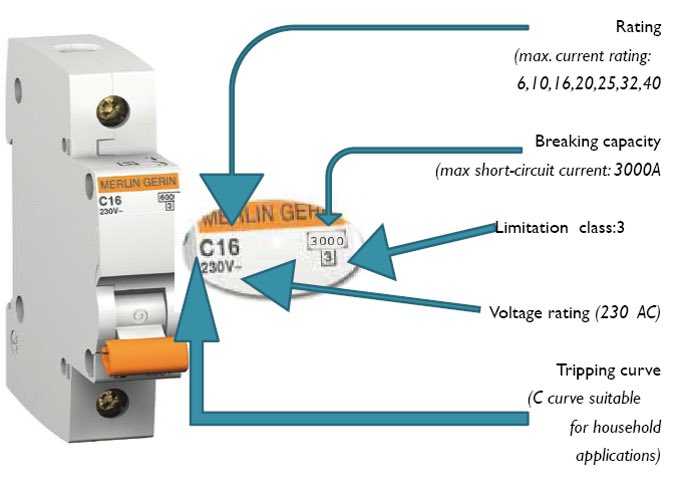

٧- ثانيا: القيمة المقننة لمنحنى و تيار القاطع MCB Current and Curve Rating
مثلا تجد مكتوب C20 وتعني الحرف الاول نوع خصائص منحنى وغالبا تسخدم ثلاث انواع من المنحنيات وهي B و C و D
الرقم مابعد الحرف يحدد القيمة المقننة لتيار القاطع فمثلا هنا قيمة تيار القاطع المقننة 20 امبير
مثلا تجد مكتوب C20 وتعني الحرف الاول نوع خصائص منحنى وغالبا تسخدم ثلاث انواع من المنحنيات وهي B و C و D
الرقم مابعد الحرف يحدد القيمة المقننة لتيار القاطع فمثلا هنا قيمة تيار القاطع المقننة 20 امبير
٨- ثالثاً: جهد التشغيل Operation Voltage
لكل قاطع جهد تشغيل وحسب نوع التوصيل احادي او ثلاثي التوصيل فمثلا اذا كان احادي التوصيل يكون الجهد انا 230 او 240 فولت واذا كان ثلاثي التوصيل عادة 400 فولت
لكل قاطع جهد تشغيل وحسب نوع التوصيل احادي او ثلاثي التوصيل فمثلا اذا كان احادي التوصيل يكون الجهد انا 230 او 240 فولت واذا كان ثلاثي التوصيل عادة 400 فولت
٩- سعة تيار الفصل
MCB Breaking Capacity
وهو عبارة عن اقصى مستوى لتيار العطل الذي يمكن فصله بأمان ، وعادة يكتب كرقم مثلا 10000 وتعني 10kA= ١٠ الاف امبير
وعادة هذا الرقم يحدد سعر القاطع بالزيادة او النقص لذا يجب تحديد القيمة المناسبة لاحمالك الكهربائية
MCB Breaking Capacity
وهو عبارة عن اقصى مستوى لتيار العطل الذي يمكن فصله بأمان ، وعادة يكتب كرقم مثلا 10000 وتعني 10kA= ١٠ الاف امبير
وعادة هذا الرقم يحدد سعر القاطع بالزيادة او النقص لذا يجب تحديد القيمة المناسبة لاحمالك الكهربائية
١٠- تصنيف الطاقة Energy Class
في حال وجود تيار العطل سيكون هناك طاقة مستهلكة في النظام الكهربائي لذا للقاطع الاعلى كفاءة تكون هذه الطاقة اقل مايمكن وتصنف الى :
Class 1, Class 2 and Class 3
وافضلها Class 3 حيث يسمح الى :
1.5L joule/second
في حال وجود تيار العطل سيكون هناك طاقة مستهلكة في النظام الكهربائي لذا للقاطع الاعلى كفاءة تكون هذه الطاقة اقل مايمكن وتصنف الى :
Class 1, Class 2 and Class 3
وافضلها Class 3 حيث يسمح الى :
1.5L joule/second
١١. مؤشر الفصل/ التوصيل
Status Indicator
يوضح حالة ON-OFF للقاطع اثناء عمله لذا لاتقم بشراء اي منتج من القواطع بدون هذه الخاصية لان غيابها يعتبر خطورة في السلامة الكهربائية
Status Indicator
يوضح حالة ON-OFF للقاطع اثناء عمله لذا لاتقم بشراء اي منتج من القواطع بدون هذه الخاصية لان غيابها يعتبر خطورة في السلامة الكهربائية
١٢. رمز التشغيل Operation Symbol
عادة تطبع على القاطع من قبل مصنعيين جيدين حيث توضح آلية تشغيل هذا القاطع
عادة تطبع على القاطع من قبل مصنعيين جيدين حيث توضح آلية تشغيل هذا القاطع
١٣. معلومات اضافية
Additional Relevant Information
معلومات كجهد النبضة Impulse Voltage وغيرها من المعلومات التي تحدد جودة المنتج و تكتب لغوض تنبيه المستهلك للبيانات لمطبوعة على القاطع
Additional Relevant Information
معلومات كجهد النبضة Impulse Voltage وغيرها من المعلومات التي تحدد جودة المنتج و تكتب لغوض تنبيه المستهلك للبيانات لمطبوعة على القاطع

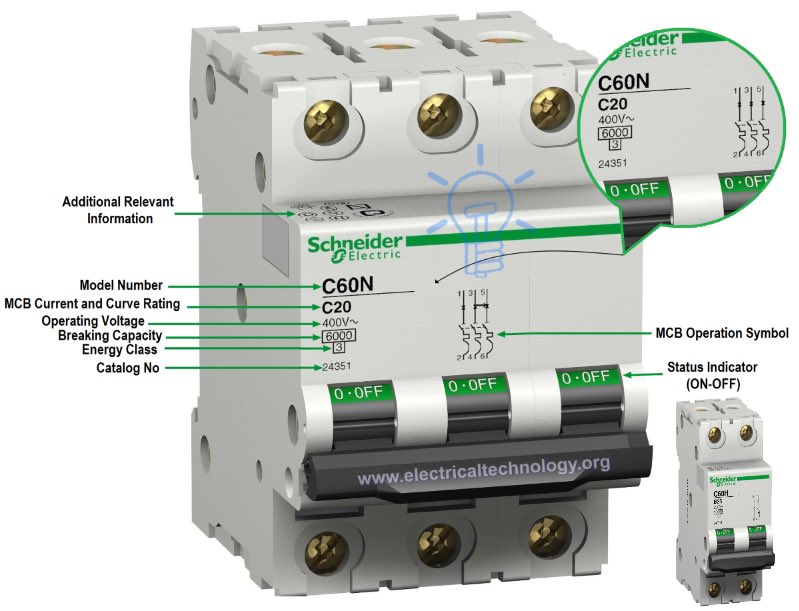

١٥. هنا صورة لنوع معين من قاطع MCB موضح بياناته
١٦. اتمنى ان التغريدات السابقة مفيدة للمستهلك @co_aw1 @ALMUSTAHLIK1 @Consumer_Eye حال رغبته بشراء مثل هذه القواطع
والنصيحة يجب ان تكون هذه المنتجات مطابقة لمواصفات بلدك
والمملكة العربية السعودية لابد ان يكون المنتج مطابق لمواصفات SASO @SASOGOV
والنصيحة يجب ان تكون هذه المنتجات مطابقة لمواصفات بلدك
والمملكة العربية السعودية لابد ان يكون المنتج مطابق لمواصفات SASO @SASOGOV
١٤. رقم كتيب التشغيل و الصيانة
Catalogues Number
معظم مصنعين القواطع يضع رقم كتيب التشغيل و الصيانة لاغراض البيع و مابعد البيع من خدمة و صيانة
Catalogues Number
معظم مصنعين القواطع يضع رقم كتيب التشغيل و الصيانة لاغراض البيع و مابعد البيع من خدمة و صيانة
