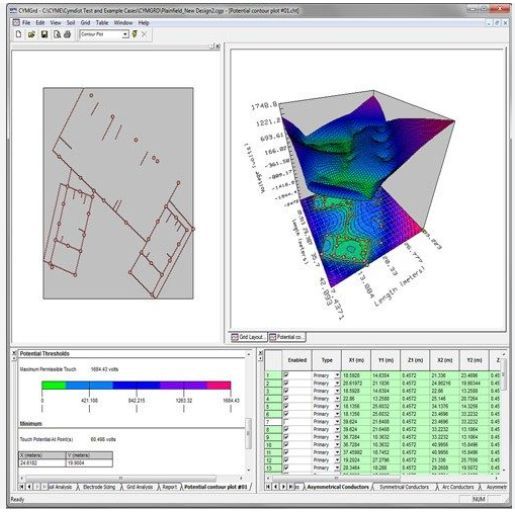

- الهدف الرئيسي من عملية تصميم شبكة الأرضى فى المحطات الكهربائية التأكد من أن الـ Step Voltage and Touch Voltage ضمن الحدود الآمنة وذلك يتم من خلال حساب العدد المناسب لإلكترودات التأريض وكيفية توزيعها داخل المحطة
- الخطوة الأولى: قياسات المقاومة النوعية للتربة
من أشهر هذه الطرق طريقة Wenner four-pin method ويفضل أخذ القياسات عند أكثر من نقطة فى المساحة المقترحة لبناء المحطة ، كما يفضل جعل المسافات بين الإلكترودات الأربعة المستخدمين فى القياس Four Electrode method كبيرة نسبيا
من أشهر هذه الطرق طريقة Wenner four-pin method ويفضل أخذ القياسات عند أكثر من نقطة فى المساحة المقترحة لبناء المحطة ، كما يفضل جعل المسافات بين الإلكترودات الأربعة المستخدمين فى القياس Four Electrode method كبيرة نسبيا
وفى حدود 50 - 100 متر وكلما زادت هذه المسافة كلما كانت القراءة معبرة عن قيمة المقاومة وقيمة المقاومة الكهربائية للتربة تتوقف على كمية الأملاح بالتربة (تزيد بزيادتها) وتتوقف أيضا على حجم حبيبات التربة (أيضا تزيد بزيادتها) فالرمل الخشن مقاومته أعلى من الرمل الناعم ،
والزلط مقاومته أعلى من الرمل ،والرمل أعلى من الطين.
- الخطوة الثانية : حساب Surface Layer Derating Factor
دائما تضاف طبقة من الحصى أو الزلط بسمك من 5 إلى 15 سم لتحسين المقاومة النوعية لسطح التربة من أجل أن يقل خطر الـ Touch and Step Voltage
- الخطوة الثانية : حساب Surface Layer Derating Factor
دائما تضاف طبقة من الحصى أو الزلط بسمك من 5 إلى 15 سم لتحسين المقاومة النوعية لسطح التربة من أجل أن يقل خطر الـ Touch and Step Voltage
وبالطبع ستتأثر المقاومة النوعية لهذه الطبقة بحالة التربة وهل هي رطبة أم جافة
واهمية هذه الطبقة تأتي من أنها تلمس مباشرة قدمي الشخص وهذه الطبقة غير سميكة وسطحها غير منتظم ، ومن ثم سنحتاج لحساب معامل تصحيح Cs لتصحيح قيمة مقاومة سطح التربة
واهمية هذه الطبقة تأتي من أنها تلمس مباشرة قدمي الشخص وهذه الطبقة غير سميكة وسطحها غير منتظم ، ومن ثم سنحتاج لحساب معامل تصحيح Cs لتصحيح قيمة مقاومة سطح التربة
- الخطوة الثالثة : حساب مساحة مقطع الإلكترود
أحد أهداف عملية التصميم هو حساب مساحة المقطع المناسب لكل إلكترود من إلكترودات التأريض وعددهم وفى هذه الخطوة سنحسب مساحة المقطع المناسبة
أحد أهداف عملية التصميم هو حساب مساحة المقطع المناسب لكل إلكترود من إلكترودات التأريض وعددهم وفى هذه الخطوة سنحسب مساحة المقطع المناسبة
لاحظ أن أقصى تيار قصر يتحمله الموصل يتوقف أساسا على المدة الزمنية التى يستغرقها مرور هذا التيار قبل فصله بأجهزة الحماية لذا فمن المعلومات الأساسية المطلوب للتصميم
1-اقصى قيمه لتيارات القصر
2-زمن تشغيل أجهزة الحمايه وطبقا لـ IEEE-80تعتبر زمن الفصل يمكن أن يتأخر حتى يصل إلى 3 ثوانى
1-اقصى قيمه لتيارات القصر
2-زمن تشغيل أجهزة الحمايه وطبقا لـ IEEE-80تعتبر زمن الفصل يمكن أن يتأخر حتى يصل إلى 3 ثوانى
- الخطوة الرابعة: حساب الحدود الآمنة لقيم جهد الخطوة وجهد اللمس
عندما لا يجد تيار العطل مسارا ليكمل الدائرة سوى بالرجوع خلال الأرض تكون هناك خطورة من ارتفاع جهد الأرض حول منطقة العطل ويسمى Ground Potential Rises GPR وهذا يعنى أن أي شخص يقف على هذه الأرض يكون معرضا لصدمة كهربائية
عندما لا يجد تيار العطل مسارا ليكمل الدائرة سوى بالرجوع خلال الأرض تكون هناك خطورة من ارتفاع جهد الأرض حول منطقة العطل ويسمى Ground Potential Rises GPR وهذا يعنى أن أي شخص يقف على هذه الأرض يكون معرضا لصدمة كهربائية
إما نتيجة فرق الجهد بين قدميه Step Voltage أو نتيجة فرق الجهد بين الجسم المعدنى الذى لمسه وبين الأرض Touch Volt
- الخطوة الخامسة :حساب عدد الإلكترودات واختيار طريقة وضعها x.com
- الخطوة الخامسة :حساب عدد الإلكترودات واختيار طريقة وضعها x.com

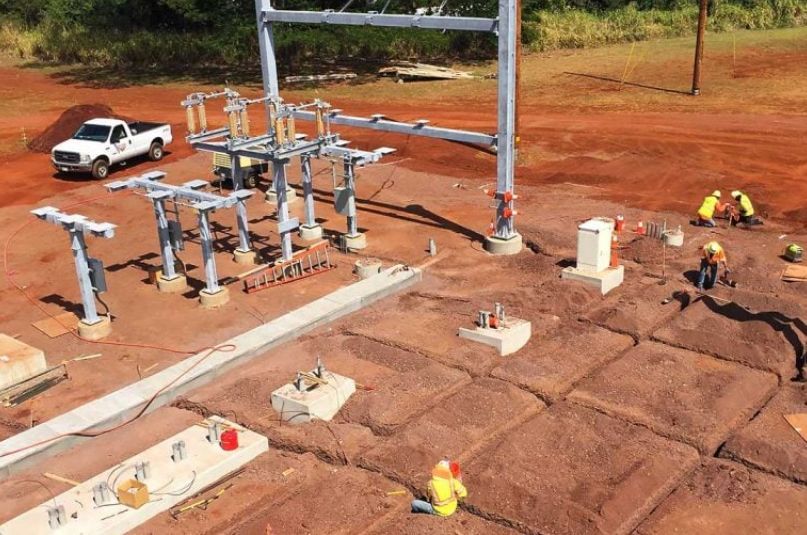

ستجد دائما فى محطات التحويل أننا نستخدم شبكة تأريض عبارة عن موصلات أفقية على شكل مربعات بطول ضلع يتراوح بين 3 - 6 متر ، بينما يصل طول الضلع فى تأريض محطات التوليد من 10 إلى 20 متر. وتوضع هذه الشبكة أسفل أرضية المحطة لضمان انخفاض قيمة جهد الخطوة وجهد اللمس x.com
وتكون الموصلات مدفونة أفقية تحت سطح الأرضية بمتر تقريبا ثم سنضيف لها إلكترودات رأسية إما عند نقاط التقاطع على محيط الشكل أو عند كافة نقاط التقاطع x.com
