لماذا عطل الـ Busbar يعتبر اخطر عطل فى محطات الكهرباء ؟ وهل هناك فرق اذا تم تركيب الـ CT قبل المفتاح الـ CB او بعده ؟ x.com
- في البداية علينا معرفه عند مرور تيار (I) في قضبان تفصل بينهم مسافه (S) فأن هناك قوى مغناطيسيه (F) سوف تتولد تتناسب طرديا مع مربع شده التيار وذلك طبقا للعلاقة : 4-^10*(Fmax = (2*(I^2)/S
وبالتالي فعند حدوث عطل على القضبان سيحدث زياده كبيره في التيار وستتولد قوه مغناطيسيه بين القضبان ممكن من شدتها تتسبب فى خلع القضبان من اماكن التثبيت الخاصة بها وممكن هذا يدمر المحطة بالكامل
- بالتأكيد هناك اهميه كبرى في تحديد موقع الـ CT بالنسبة لجميع الحمايات ولإيضاح هذه النقطة الهامه علينا ان نسأل سؤال هام
- ماذا لو حدث عطل في المنطقة المحصورة بين الـ CB ومحول التيار CT ؟
- ماذا لو حدث عطل في المنطقة المحصورة بين الـ CB ومحول التيار CT ؟

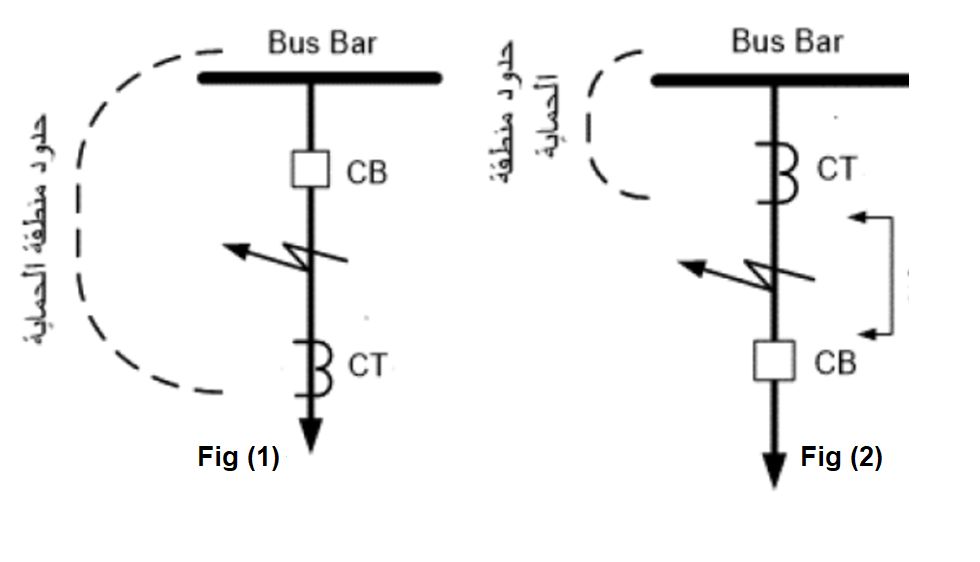

هنا لا نستطيع الإجابة قبل معرفه وضع الـ CT-Core الخاص ب Busbar طبقا لوضع الـ CT فى الشكل (1) من المفترض ان تعمل حمايه الـ Busbar
وبذلك نكون عزلنا العطل من جهة الـ Bus ولكن مازالت هناك تغذيه للعطل من المحطة المقابلة الـ Remote End
- هنا يأتي دور حمايه الـ End Fault Protection وتكون فكره عمل هذه الحماية ببساطه في حاله فتح الـ CB
- هنا يأتي دور حمايه الـ End Fault Protection وتكون فكره عمل هذه الحماية ببساطه في حاله فتح الـ CB
وهناك تيار مازال يمر فى الـ CT-Core الخاص ب Busbar يستطيع الريلاى تميز هذا العطل وارسال Trip للمحطة المقابلة الـ Remote End وبذلك نكون نجحنا في عزل العطل من الجهتين
- بينما فى الشكل رقم (2) لو حدث عطل في المنطقة المحصورة بين الـ CB ومحول التيار CT فنجد هنا ان حمايه الـ Line Differential سوف تعمل ولكن بذلك نكون عزلنا تغذيه العطل من خلال Remote End فقط ولكن مازال هناك تيار يغذى العطل من الـ Bus
وفى نفس الوقت ان حمايه الـ Busbar تعتبر هذا العطل External وبالتالي لن تعمل وهنا نجد ان هذه المنطقة تسمى Dead Zone وهذا يعكس لنا مدى اهميه وضع الـ CT بالنسبة للعمل الصحيح لجميع الحمايات x.com
- تستطيع الـ Digital Relays التعرف على مثل هذه الحالات ولها اكثر من طريقه للحل للتغلب على مشكله Dead Zone

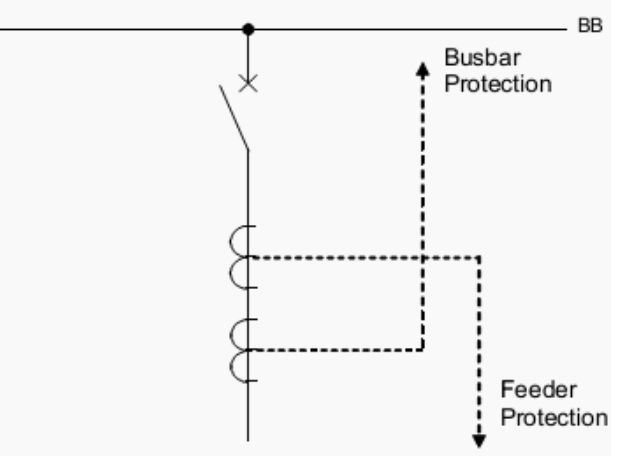

- في اغلب المحطات الحديثة يكون لدينا محولين تيار لنفس ال Bay الاول قبل الـ CB والثاني بعد الـ CB لتحقيق ال Overlapping على الـ CB مع جميع الحمايات x.com
- في اغلب المحطات الحديثة يكون لدينا محولين تيار لنفس ال Bay الاول قبل الـ CB والثاني بعد الـ CB لتحقيق ال Overlapping على الـ CB مع جميع الحمايات x.com
