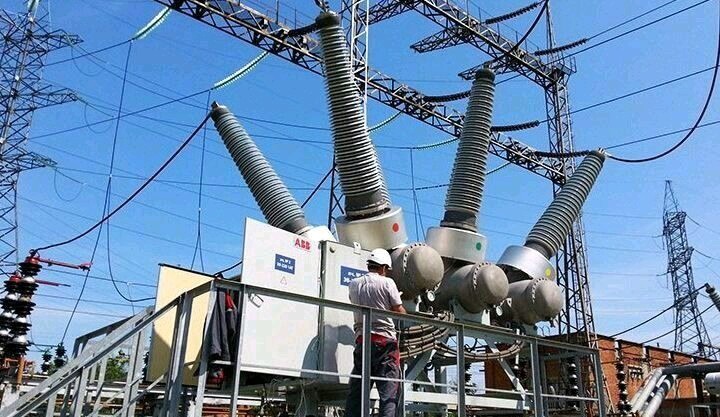

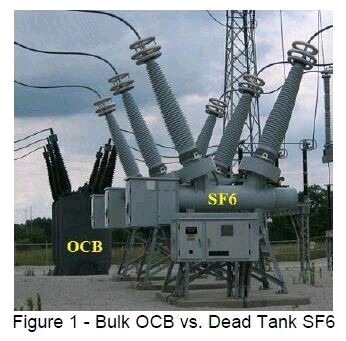

- كلنا نعلم أهميه غاز SF6 فى إطفاء الشراره الناتجه عن التوصيل أو الفصل العادى أو فى حاله حدوث قصر.
- ينقسم انخفاض ضغط الغاز فى المفاتيح الئ مرحلتين :-
- المرحله الاولى خاصه بالانذار وفى تلك المرحله نستطيع فصل المفتاح بدون اى مشاكل
- ينقسم انخفاض ضغط الغاز فى المفاتيح الئ مرحلتين :-
- المرحله الاولى خاصه بالانذار وفى تلك المرحله نستطيع فصل المفتاح بدون اى مشاكل
ولكن لا نستطيع توصيله مره أخرى للخدمه الا بعد ضبط مستوى الضغط الخاص بغاز SF6 .

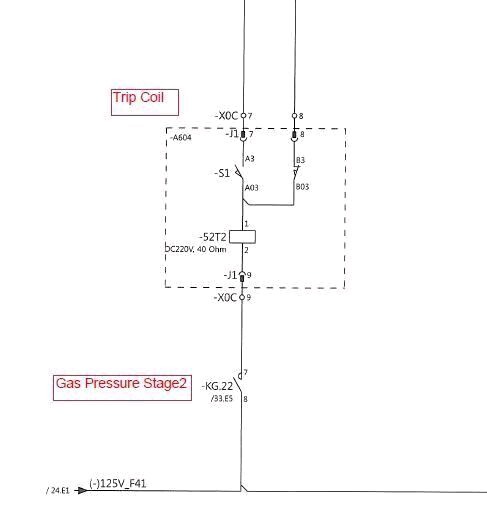

- المرحله الثانيه هى مرحله اعاقه الفصل ( Trip Block) وفى هذه المرحله يكون غاز SF6 غير قادر على إطفاء الشراره الناتجه عن الفصل العادى أو فى حاله قصر وفى هذه الحاله يتم إخلاء BusBar الذى يعمل عليه المفتاح من الجهد ثم يتم فصل المفتاح ميكانيكيا بمعرفه المختصين. x.com
- يصحب اشاره ال Block بسبب ضغط الغاز اشاره اخرى تسمى Trip Circuit Supervision وهذه الاشاره تعنى اختفاء الPositive او Negative من على دائره ال Trip طبقا لفلسفه ال Scheme المطبق فى المحطه وان المفتاح غير قادر على الفصل x.com
- ويأتى هنا السؤال ماذا لو حدث Trip على المفتاح وهو بهذه الحاله بسبب اشتغال اى Protection Function ؟ سيحدث تسريع لاشتغال وقايه CBF وستعمل بالمرحله الثانيه وستقوم بأخلاء ال BusBar بالكامل الذى يعمل عليه هذا المفتاح x.com
