سأتحدث خلال #ثريد عن جميع منظومات الدفاع الجوية صناعة الجمهورية الإسلامية الإيرانية بالتدريج (كل فترة منظومة او عدة) تحت هذه التغريدة و سأرفقها بصور و التوظيحات.
و البداية مع فخر صناعات الدفاع الجوي الإيرانية، منظومة باور-373 او Bavar-373.
و البداية مع فخر صناعات الدفاع الجوي الإيرانية، منظومة باور-373 او Bavar-373.
في عام 2007 قررت القوات المسلحة الإيرانية شراء منظومة دفاع جوي بعيدة المدى لتسديد حاجتها الفورية لتغطية مراكز الإستراتيجية للبلاد بمظلة دفاع جوي بعيدة المدى بإمكانية عمل A2/AD(أسلحة مانعة للوصول للمنطقة).
عقدت صفقة حينها مع الجانب الروسي لشراء منظومة S300-pmu1 و التي كان مداها القاتل يصل ل 150 كيلومتر.
لاحقا تبدلت الصفقة لورقة تلاعب بين الدولة المصنعة و دول غربية و تأخرت لسنوات.
لاحقا تبدلت الصفقة لورقة تلاعب بين الدولة المصنعة و دول غربية و تأخرت لسنوات.
بعد سنوات، في لقاء القائد العام للقوات المسلحة الإيرانية الإمام السيد علي الخامنئي مع علماء لوزارة الدفاع و القوات العسكرية، حث السيد خامنئي علماء العسكريين على إنشاء نظام وطني و تكلم لهم عن الإعتقاد (باور).
أخذت التسمية من هنا و لحق بها عدد الأبجدي 373 لجملة:"يا محمد رسول الله".
أخذت التسمية من هنا و لحق بها عدد الأبجدي 373 لجملة:"يا محمد رسول الله".
منظومة بافار، صناعة وزارة الدفاع و الإسناد العسكري الإيرانية، صممت من البداية لتكون مكافئة لمنظومة S300-pmu2 التي كانت وقتها أفضل منظومة دفاع جوي عملياتية في العالم؛ لكن مع تطور المشروع و التقنيات، إنتهت بنسخة تتفوق على S300-pmu2 في المدى، على أقل تقدير، حيث وصل مدى القاتل
للمنظومة لأكثر من 300 كيلومتر.
منظومة بافار-373 تشتمل على شاحنات حاملة لمنصات الصواريخ (عائلة صياد 4)، راداري كشف و إشتباك على مستوى بطارية الواحدة، رادار كشف معراج-4 على مستوى كتيبة، غرف قيادة و سيطرة على مستوى بطارية و كتيبة و شاحنات حاملة لمولدات كهربائية.

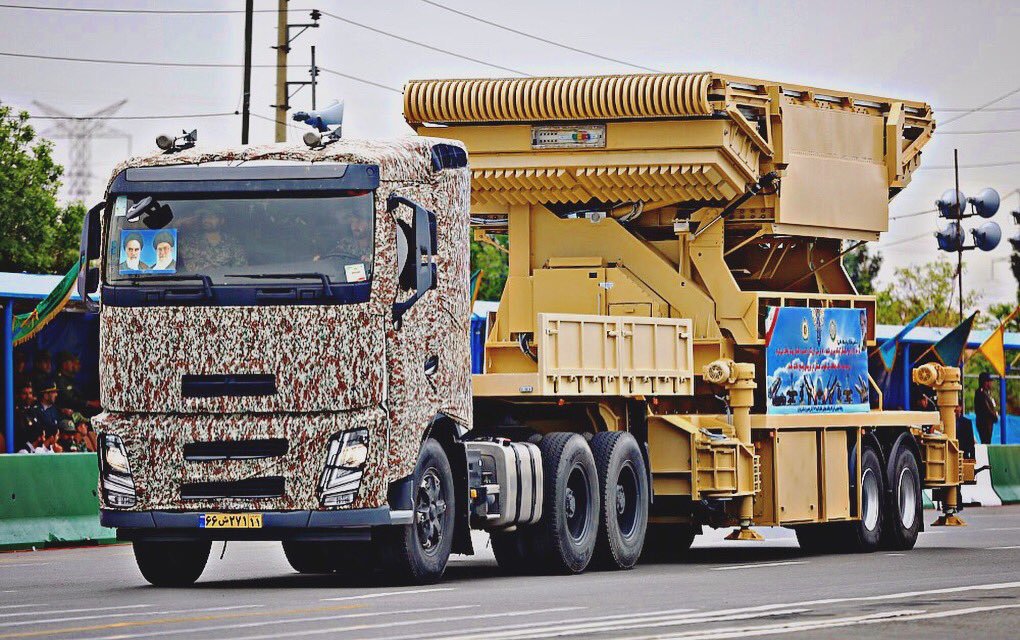

صورة لرادار كشف منظومة باور...
رادار نوع AESA قادر على كشف و رصد 300 هدف في آنِِ واحد و من مسافة 450 كيلومتر.
يعتقد أن يعمل بموجة S.
رادار نوع AESA قادر على كشف و رصد 300 هدف في آنِِ واحد و من مسافة 450 كيلومتر.
يعتقد أن يعمل بموجة S.

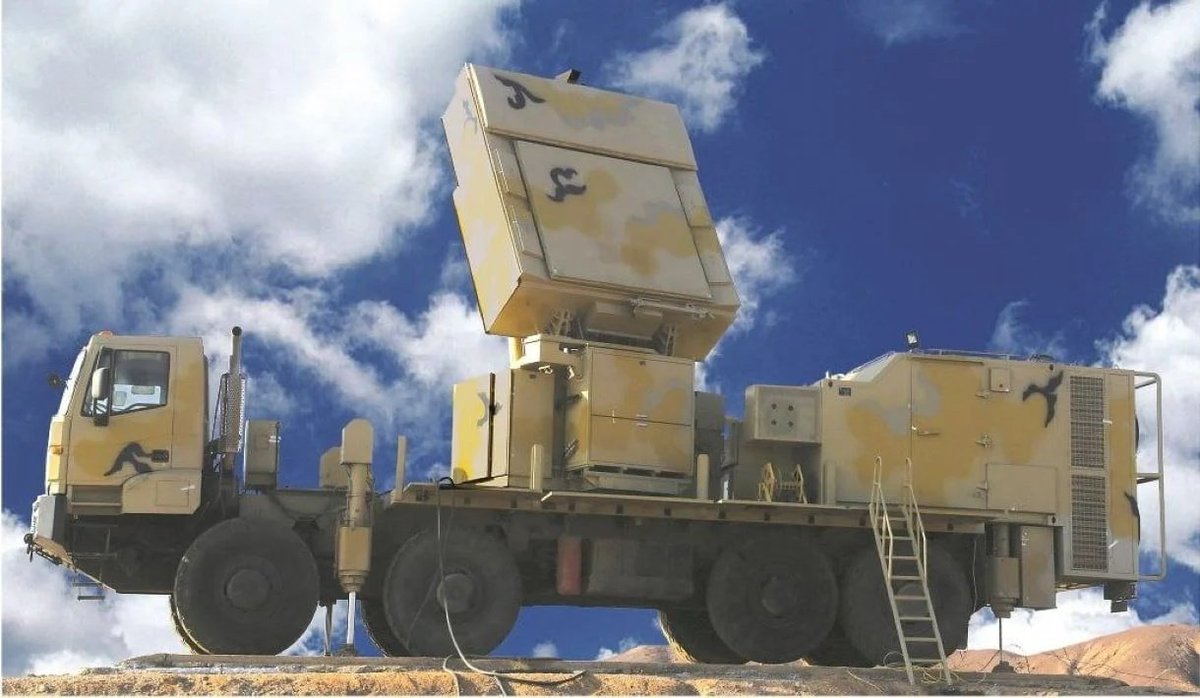

اما رادار الإشتباك للمنظومة نوع AESA قادر على الإطباق على 60 هدف من مسافة 400 كيلومتر و توجيه 12 صاروخ على 6 أعداف في آنِِ واحد في هذه المديات.أذا كل بطارية يمكنها الإشتباك مع 6 أهداف مختلفة في الآن الواحد.
مرجح أنه يعمل بموجة X.
مرجح أنه يعمل بموجة X.

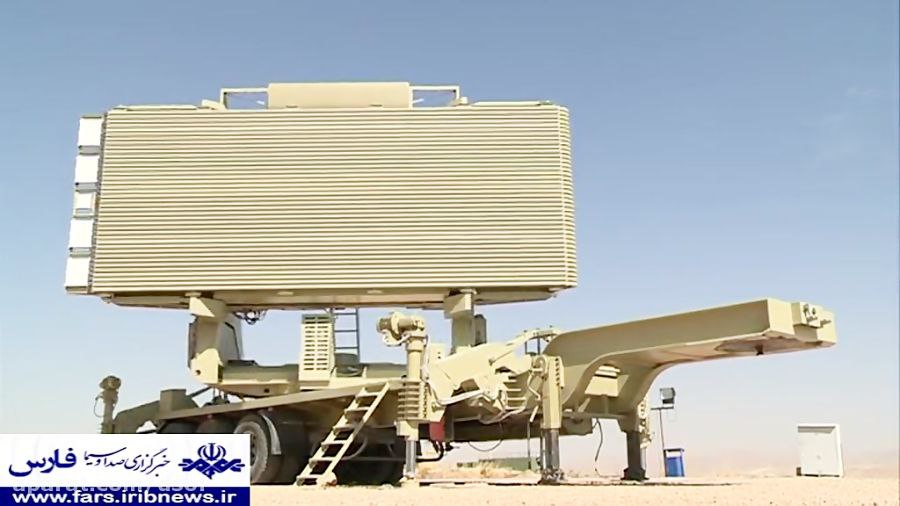

اما رادار العامل على مستوى الكتيبة للمنظومة، رادار معراج-4.
رادار ذات أهمية إستراتيجية و يعتقد أن يؤدي دور رادارات 64N6/91N6 العاملة في أنظمة S300/S400 على مستوى كتيبة.
رادار نوع AESA عملاق يعمل على نطاق تردد S و قادر على كشف الأهداف الجوية من مسافة 450 كيلومتر و
رادار ذات أهمية إستراتيجية و يعتقد أن يؤدي دور رادارات 64N6/91N6 العاملة في أنظمة S300/S400 على مستوى كتيبة.
رادار نوع AESA عملاق يعمل على نطاق تردد S و قادر على كشف الأهداف الجوية من مسافة 450 كيلومتر و
و الأهداف البالستية من 1200 كيلومتر.
قيل عن نظام باور-373 أنه يواجه التهديدات البالستية ب أكثر من 10 آلاف وحدة نمطية (Module).يحتمل أن يكون القصد هذا العدد مركب على رادار "معراج-4".
جدير بالقياس مع رادار 64n6 "بيغ بيرد" الذي يعمل ب 6800 وحدة نمطية.
قيل عن نظام باور-373 أنه يواجه التهديدات البالستية ب أكثر من 10 آلاف وحدة نمطية (Module).يحتمل أن يكون القصد هذا العدد مركب على رادار "معراج-4".
جدير بالقياس مع رادار 64n6 "بيغ بيرد" الذي يعمل ب 6800 وحدة نمطية.
النظام يعتمد على صاروخي نوع صياد-4A و صياد-4B بمديات بالترتيب 200 و +300 و إرتفاع إشتباك 27 و 32 كيلومتر و توجيه راداري نشط ARH و إمكانية إشتباك مع أهداف تحلق بسرعة 2800 متر في الثانية (في النسخة الاولى؛ غالبا في النسخ المطورة محتمل أن سرعة الأهداف الممكن إشتباك معها ترتفع).
صواريخ صياد-4A/B ذات طريقة مناورة عن طريقة تقنية تحكم بإتجاه قوة الدفع TVC.
نقطة يجب الإشارة اليها و هي أن خلال الكشف عن الصاروخين، الصاروخ الذي كان يظهر في الإختبارات، يختلف عن الصاروخ الذي يتم الكشف عنه في العروض.
نقطة يجب الإشارة اليها و هي أن خلال الكشف عن الصاروخين، الصاروخ الذي كان يظهر في الإختبارات، يختلف عن الصاروخ الذي يتم الكشف عنه في العروض.

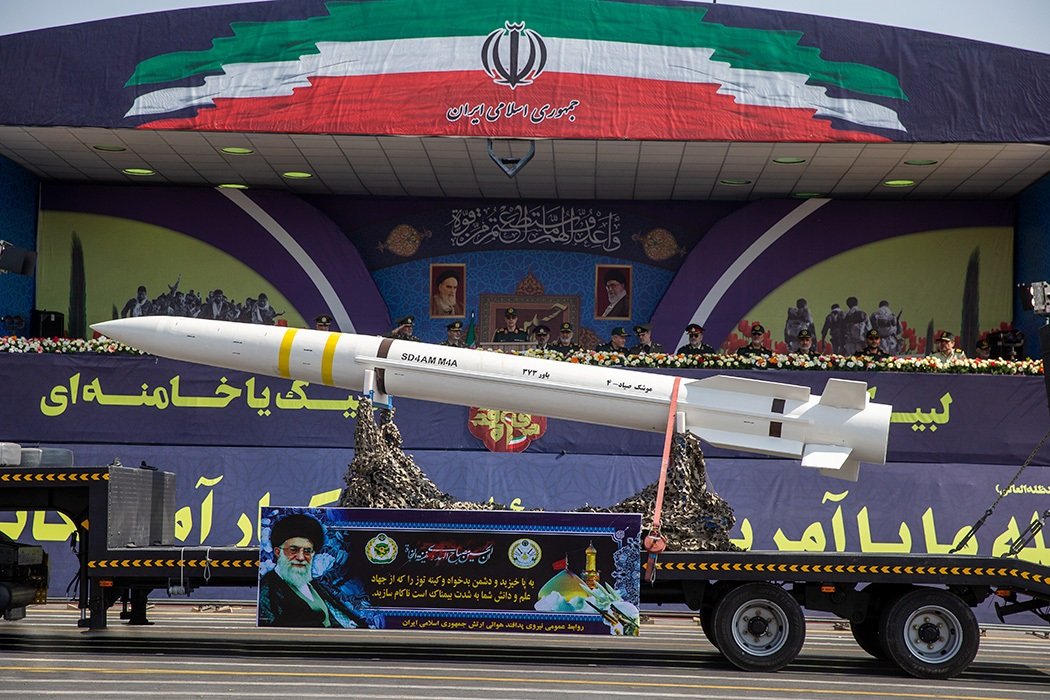

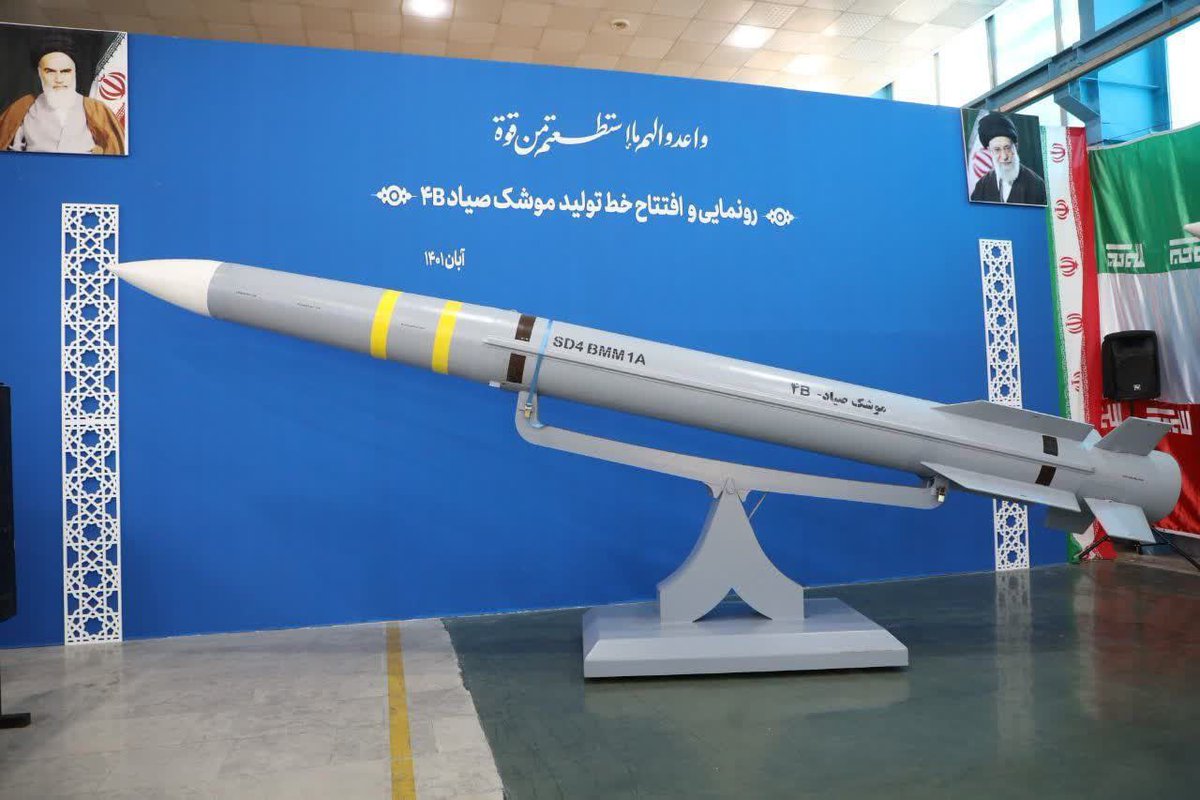

صواريخ صياد-4A و 4B في العروض.

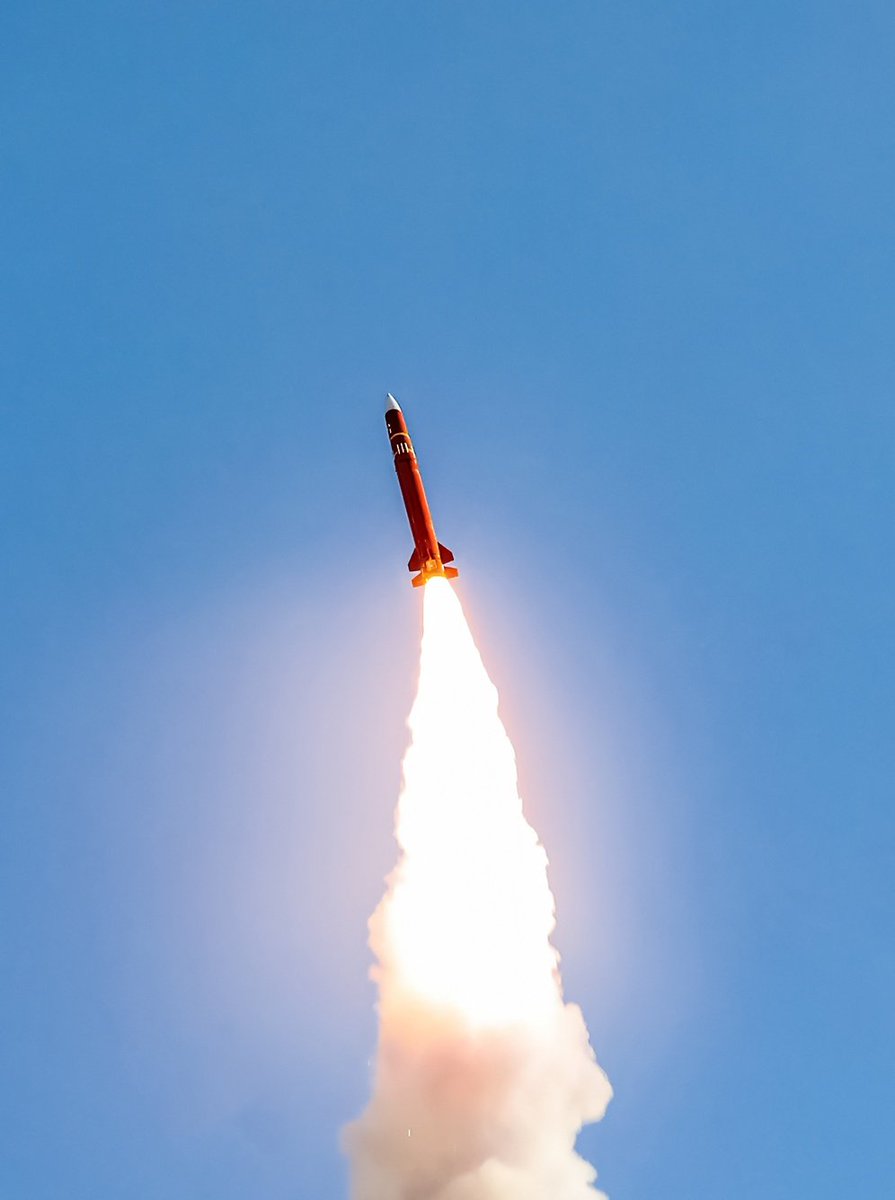

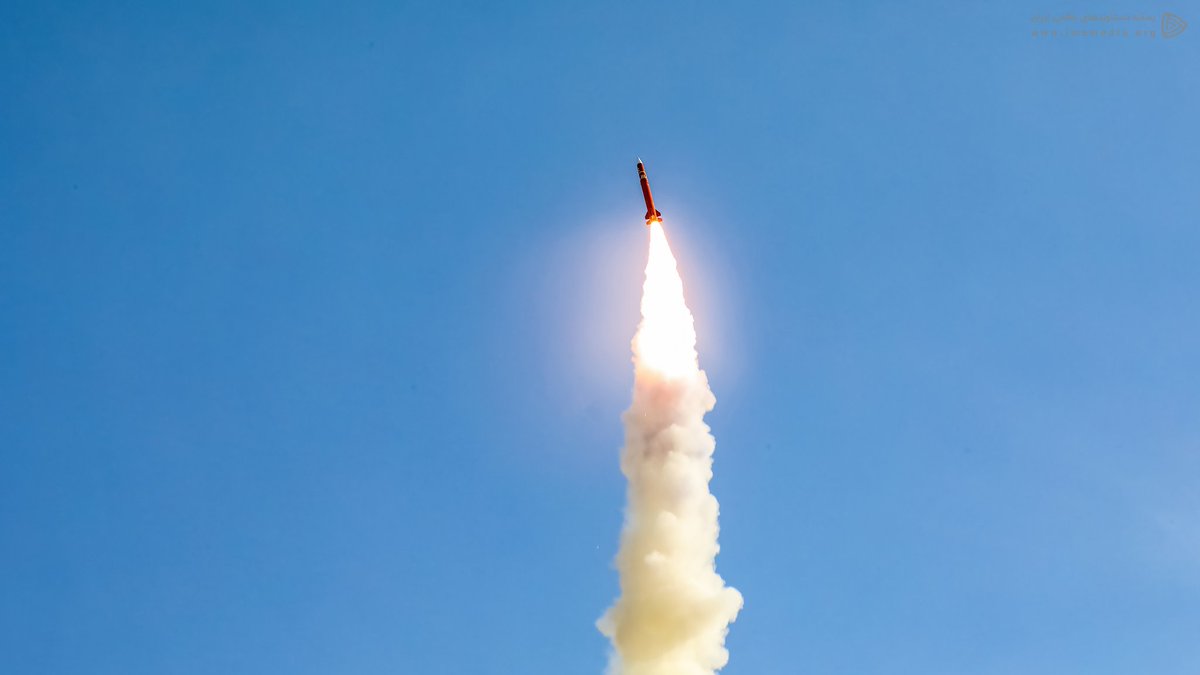

صواريخ صياد-4A و 4B في الإختبارات.
غالب الظن أن أحد النماذج مخصص لإسقاط الطائرات و المسيرات و صواريخ الكروز و الصاروخ الآخر مخصص لإسقاط الصواريخ البالستية.

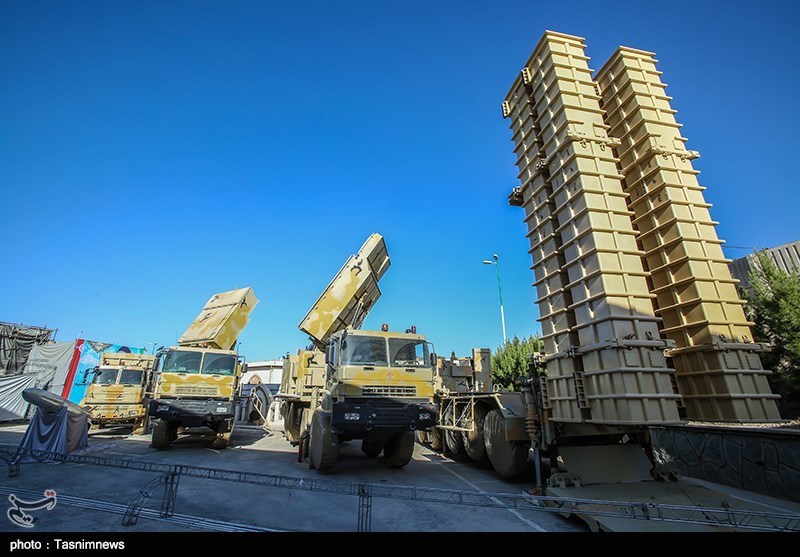

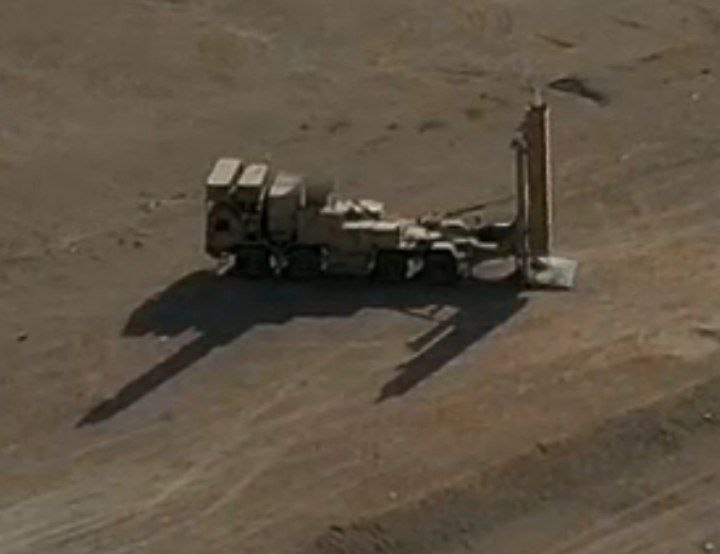

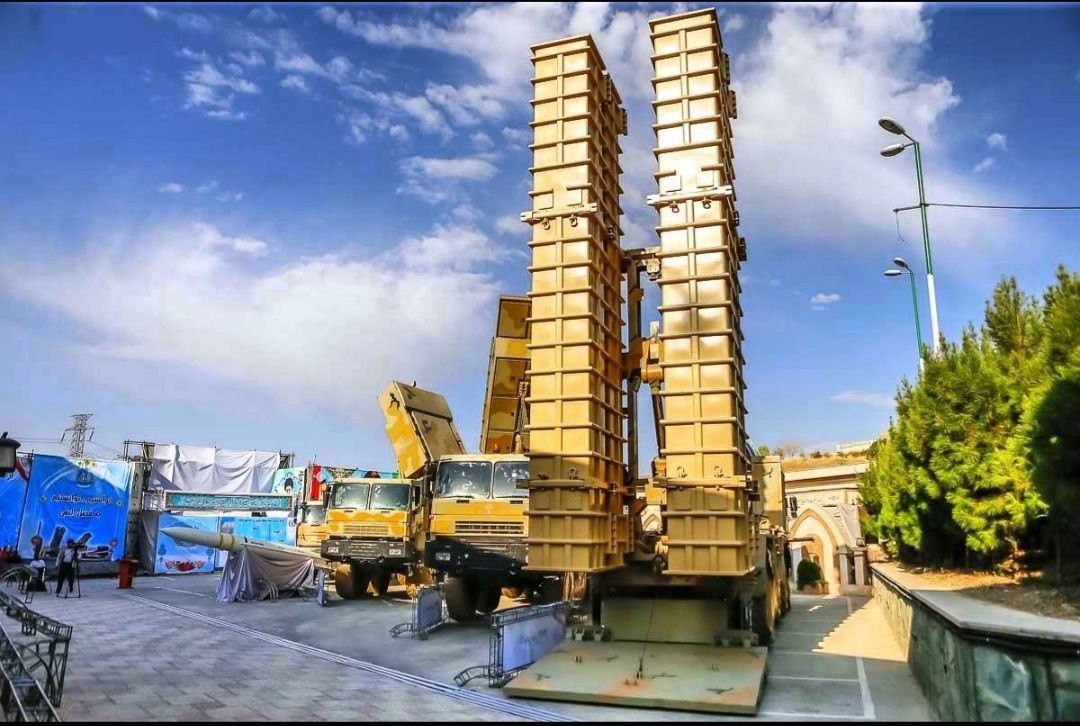

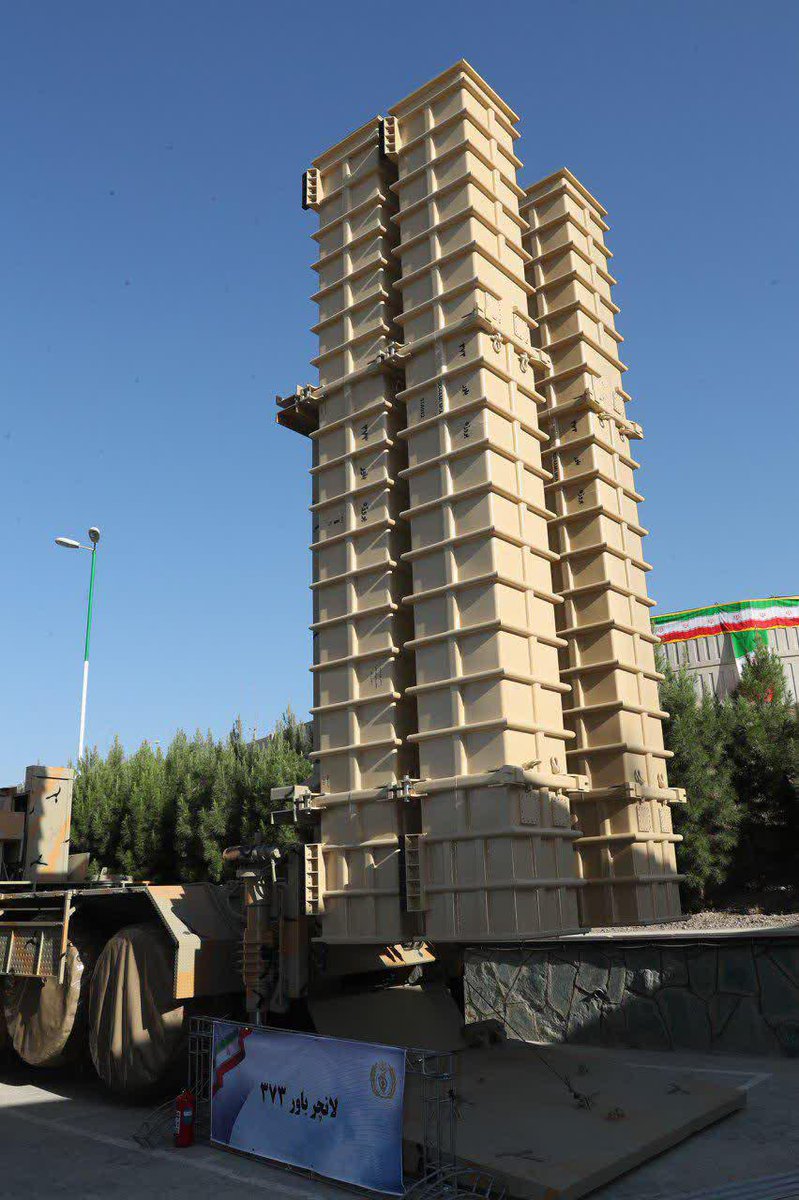

المنظومة تشتمل على منصتين مختلفتين من راجمات الصواريخ، كما تظهر الصور..راجمة ثنائية محمولة على شاحنة 8×8 "ظفر" حامل لعامود راداري/كهروبصري و راجمة رباعية محمولة على شاحنة "ذوالجناح" 10×10 الإيرانيتي الصنع.
مازال ليس معروف لماذا تحاول قوة دفاع الجوي إخفاء العامود على الراجمة الثنائية...حيث يظن أن العامود يحمل رادار تنوير، على قرار منصة صواريخ منظومة S300v4 الروسية (تحديدا الردار العامل بتقنية توجيه TVM للصواريخ)، أو أنه يحمل أنظمة إاكتروبصرية لكشف الحراري للأهداف.
صورة تبين محاولة القوة المستخدمة إخفاء العامود المذكور!

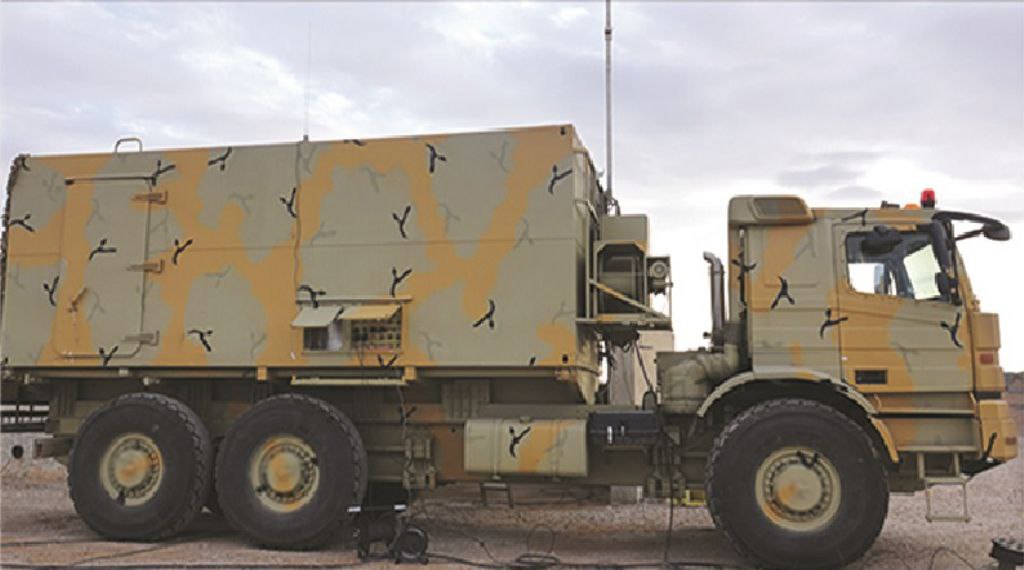

صورة من غرفة قيادة و سيطرة على مستوى بطارية من المنظومة.

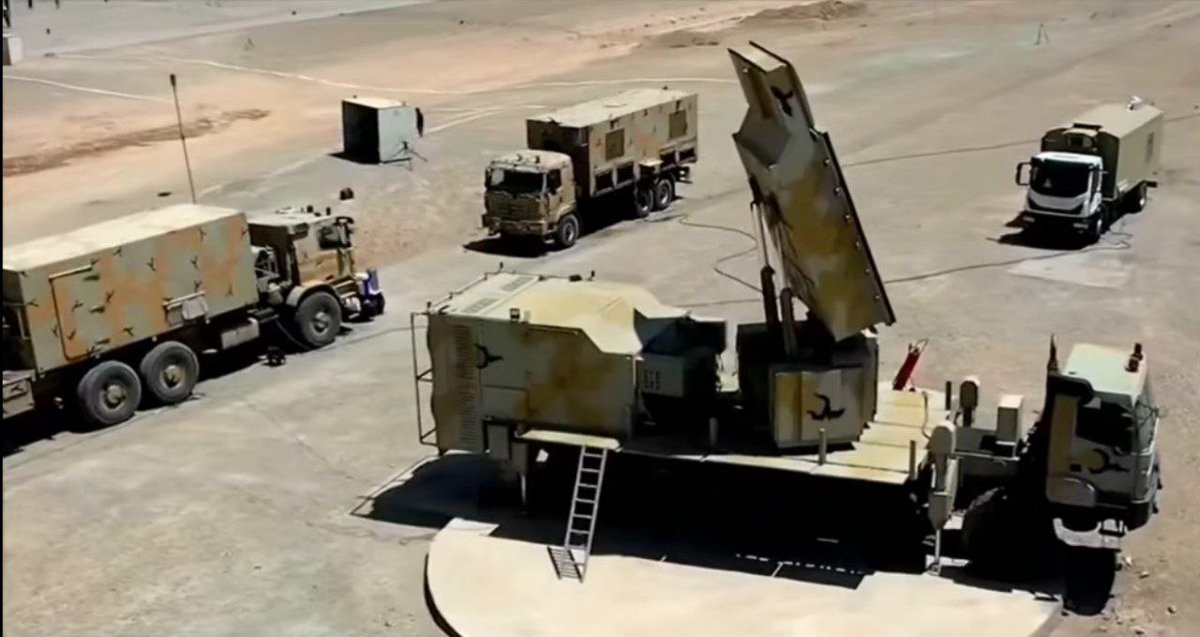

في الصورة تحت، رادار كشف لمنظومة باور برفقة مركز قيادة و سيطرة و شاحنتي مولدات كهربائية.

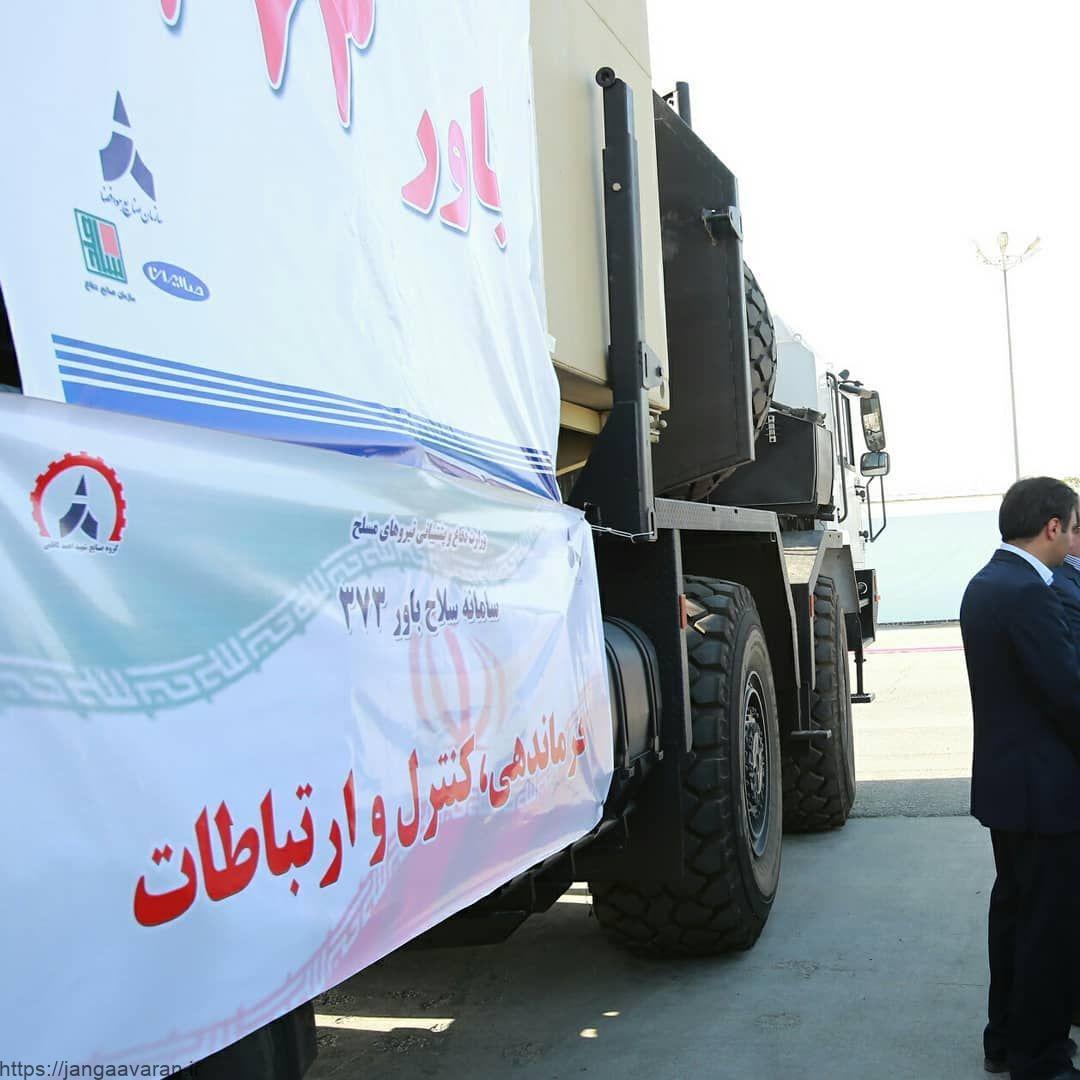

صورة من زاوية محدودة لشاحنة حاملة لغرفة قيادة و تحكم و الإتصالات لمنظومة باور على مستوى كتيبة.
نظرا لكبر الشاحنة(لم تشاهد سابقا و مجهولة النوعية)،يعتقد أن نواجه نظام إدارة حرب دفاعية رئيسي، كنظام القيادة و السيطرة الروسي العامل في أنظمة S400 الخاصة بالجيش الروسي، منظومة universal
نظرا لكبر الشاحنة(لم تشاهد سابقا و مجهولة النوعية)،يعتقد أن نواجه نظام إدارة حرب دفاعية رئيسي، كنظام القيادة و السيطرة الروسي العامل في أنظمة S400 الخاصة بالجيش الروسي، منظومة universal

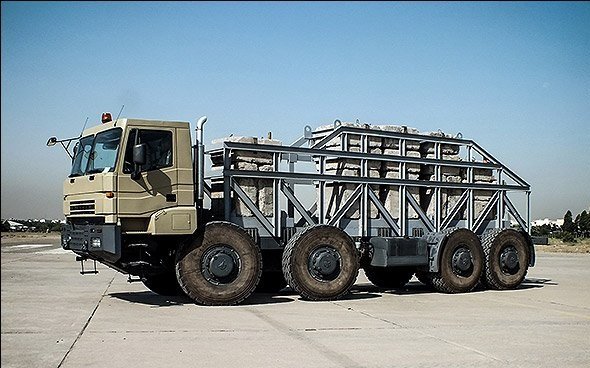

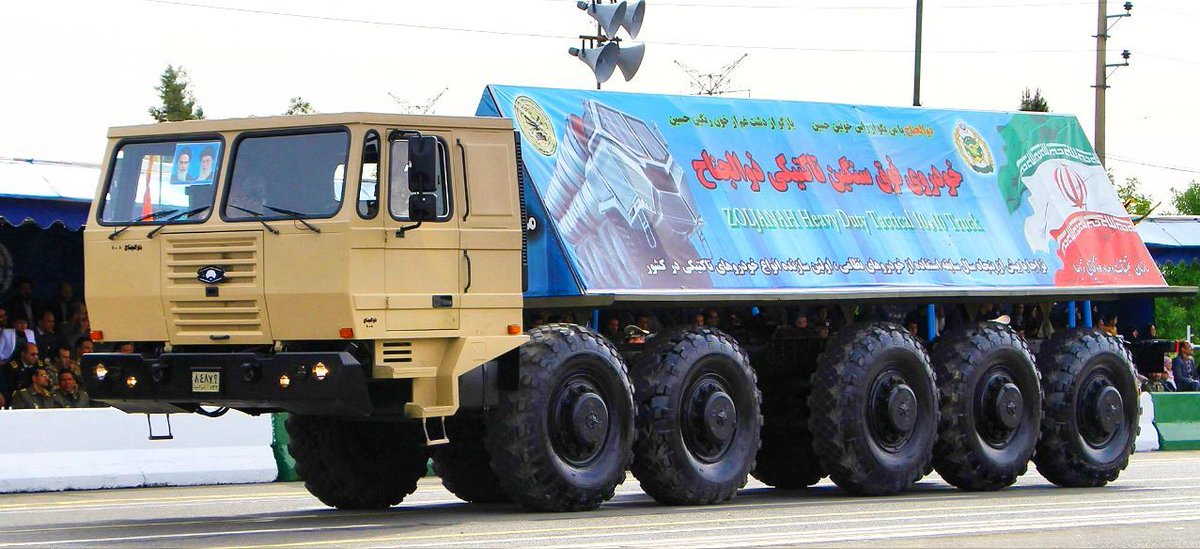

غالب الشاحنات في المنظومة هي من نوع ذوالجناح او ظفر التان صنعتا خصيصا للمنظومة.

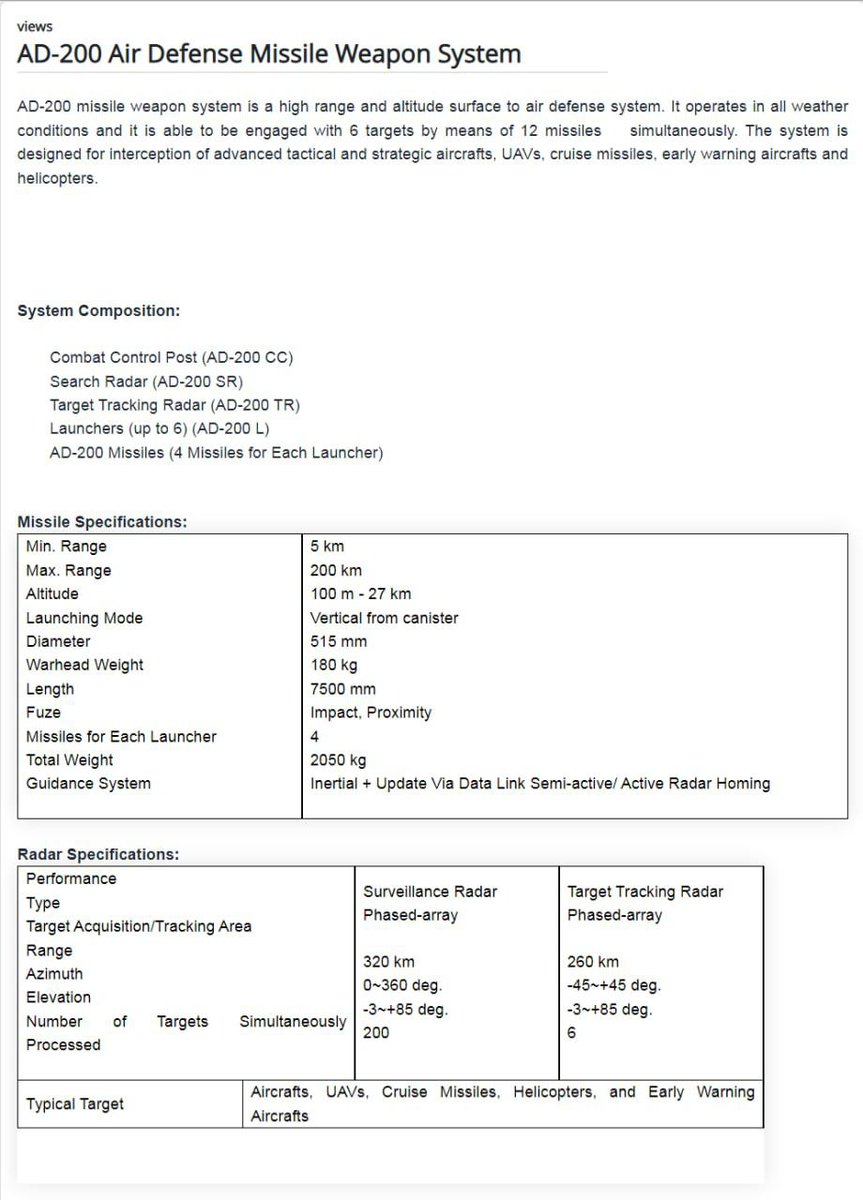

هنا يمكن مشاهدة معلومات فنية مختصرة عن نسخة المعروضة للبيع من منظومة باور-373 تحت مسمى AD-200

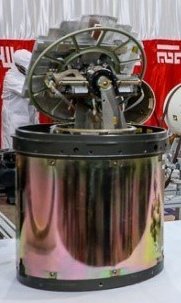

باحث الراداري النشط لصاروخ صياد-4B.
نظرا لعمل الصاروخ في مديات البعيدة(200 الى +300 كيلومتر)حيث تقل قدرة رادارات الأرضية على الإطباق على الأهداف الجوية،خاصة بإرتفاعات منخفضة،إستخدام رادار نشط للصاروخ أمر أساسي.حيث يتيح للصاروخ إمكانية الإشتباك مع أهداف خارج روؤية رادار الأرضي.
نظرا لعمل الصاروخ في مديات البعيدة(200 الى +300 كيلومتر)حيث تقل قدرة رادارات الأرضية على الإطباق على الأهداف الجوية،خاصة بإرتفاعات منخفضة،إستخدام رادار نشط للصاروخ أمر أساسي.حيث يتيح للصاروخ إمكانية الإشتباك مع أهداف خارج روؤية رادار الأرضي.

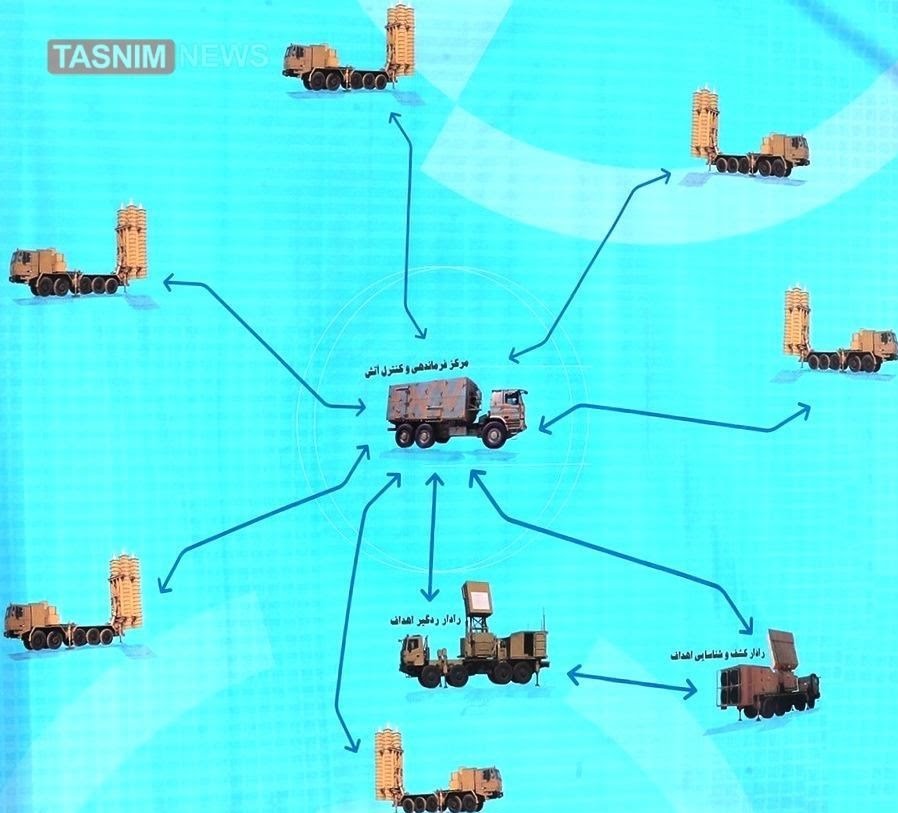

تشكيلة البطارية الواحدة لمنظومة باور تشمل: 6 قاذفات صواريخ، رادارين كشف و إشتباك و غرفة قيادة و سيطرة.
أما على مستوى كتيبة، محتمل أن كل كتيبة ستشمل بطاريتين بدل الأربعة، لإمكانية تغطية مناطق أكثر في البلاد بهذه المنظومة و ربما لاحقا يتم إزدياد البطاريات في الكتيبة الواحدة ل4،
أما على مستوى كتيبة، محتمل أن كل كتيبة ستشمل بطاريتين بدل الأربعة، لإمكانية تغطية مناطق أكثر في البلاد بهذه المنظومة و ربما لاحقا يتم إزدياد البطاريات في الكتيبة الواحدة ل4،
كنظام المتبع في كتائب عائلة S300/400 الروسية لتشكيلات الدفاع الجوي.
في الصورة التي إلتقطت مؤخرا عن طريق الأقمار الصناعية يمكن مشاهدة بعض أجزاء بطارية باور-373 أطراف طهران و التي تظهر فيها راداري الكشف و الإشتباك و غرفة قيادة و تحكم و إتصالات رئيسية و راجمة صواريخ ثنائية (تبدو مازالت من دون صواريخ عند التقاط الصورة) و مولدات كهربائية.
في ما يخص منظومة باور-373، يبدو المصمم سعى إلى مراعات أصول و ظرائف أنظمة النظيرة لها من عائلة S300/400 الروسية و حتى تطويرها أكثر من ذالك.
منظومة ذات أجزاء منفصلة و متعددة و مهام إختصاصية تمكنها من التفوق على غالبية صعوبات مواجهة الأهداف الجوية المتنوعة و علاوة على ذالك بإمكانية
منظومة ذات أجزاء منفصلة و متعددة و مهام إختصاصية تمكنها من التفوق على غالبية صعوبات مواجهة الأهداف الجوية المتنوعة و علاوة على ذالك بإمكانية
حماية المنظومة نفسها من الإستهدافات، و غالبا يقصد بذالك منظومات قصيرة المدى أخرى التي سنتطرق لها لاحقا خلال هذا الثريد بالتدريج.
جدير بالذكر أن المصمم أعلن عن العمل على منظومة بقدرات أكبر من منظومة الحالية، تتخطى قدرات نظام S400.
الى هنا إنتهى هنا القسم الخاص بنظام "باور-373".
جدير بالذكر أن المصمم أعلن عن العمل على منظومة بقدرات أكبر من منظومة الحالية، تتخطى قدرات نظام S400.
الى هنا إنتهى هنا القسم الخاص بنظام "باور-373".
