كيف يمكن قياس مقاومه الارض لشبكه تأريض ؟
- عند الانتهاء من شبكه الأرضي لأى مشروع علينا القيام بالاختبارات اللازمة للتأكد من قيمه مقاومه الارض
- من أشهر الطرق المستخدمة هي قياس مقاومه الارض بين ثلاثة نقاط وتعرف باسم (Fall of Potential Method)
- بهذه الطريقه يمكننا قياس مقاومه الارض عند الكترود التأريض
- من أشهر الطرق المستخدمة هي قياس مقاومه الارض بين ثلاثة نقاط وتعرف باسم (Fall of Potential Method)
- بهذه الطريقه يمكننا قياس مقاومه الارض عند الكترود التأريض

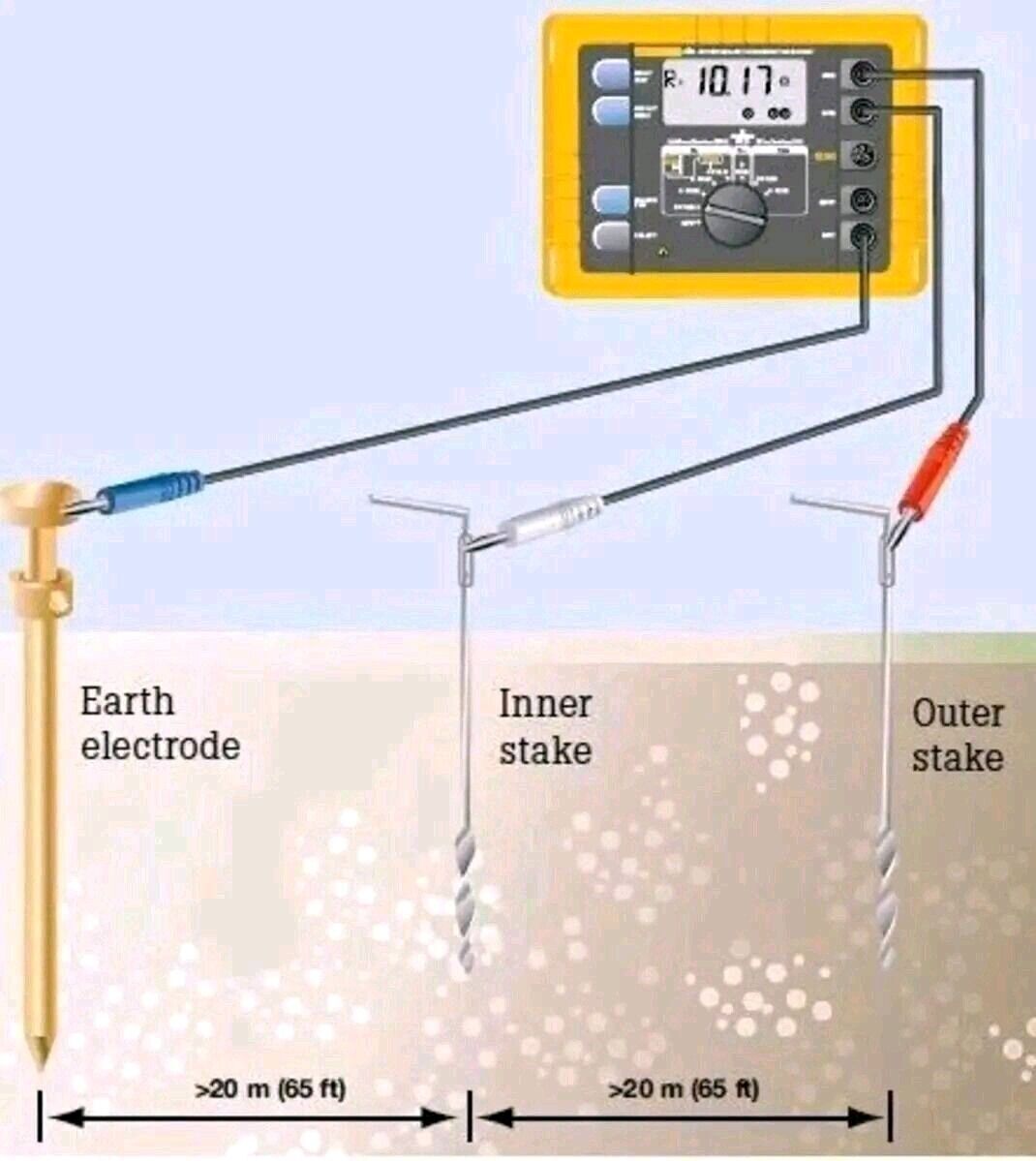

وتقوم فكره الاختبار اننا نستخدم مع جهاز الاختبار (٢) الكترود يتم وضعهم بمسافات محدده من النقطة المراد قياس مقاومه الارض طبقا لجهاز الاختبار ممكن ان تكون المسافة ٢٠ متر للاكترود الاول ٤٠ متر للاكترود الثاني ويتم حقن تيار بين الاكترود البعيد والكترود الأرضي المستخدم في الشبكة
وقياس انحدار الجهد بين الكترود التأريض والالكترود القريب ومن خلال قسمه الجهد / التيار نحصل على قيمه مقاومه الارض وتستخدم هذه الطريقة مع انظمه التأريض الصغيرة
توجد طريقه اخرى لقياس مقاومه الارض ولكن اكثر صعوبة مما سلف ذكرها وهى Four Pole Method او Slope Method تستخدم هذه الطريقة مع شبكات التأريض الكبيرة مثل شبكات التأريض فى محطات التوليد او نقل القدرة الكهربائية وتستخدم ايضا عندما نجد صعوبة في مكان وضع(٢) الكترود الخاصين بجهاز الاختبار

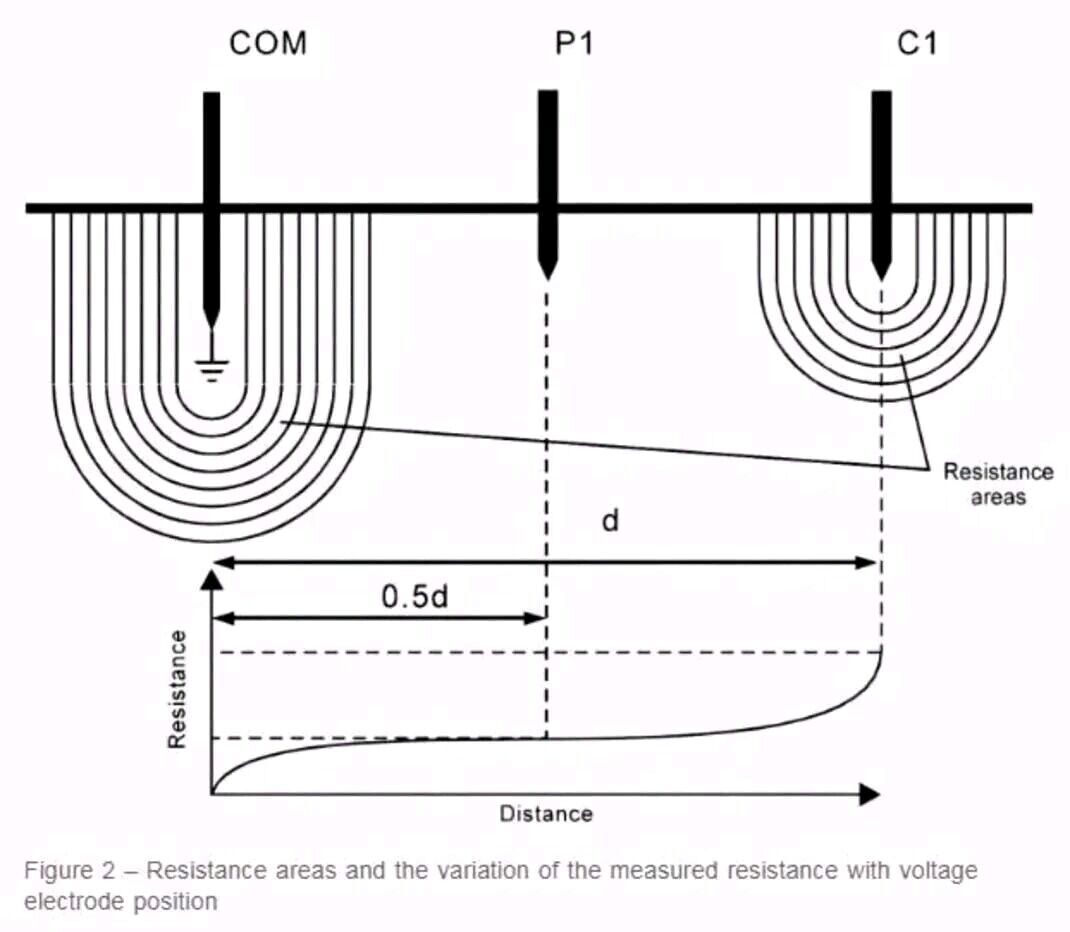

- يتم تحديد المسافة الخاصة ل (٢) الالكترود مع الكترود التأريض كما هو موضح فى (Figure 2) ولو تم وضع ال (٢) الكترود بمسافات غير المحددة من جهاز الاختبار سيؤدى ذلك قيم خاطئة لمقاومه الارض

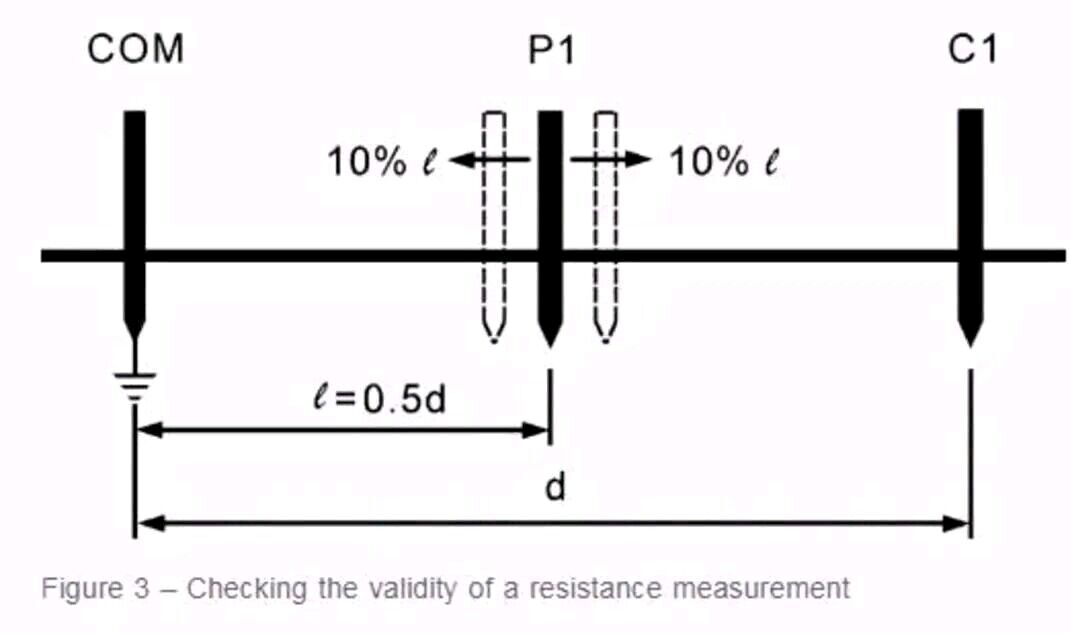

- يفضل قياس اكثر من نقطه للتأكد من سلامه الاختبار كما هو موضح في (Figure 3)
- يفضل قياس اكثر من نقطه للتأكد من سلامه الاختبار كما هو موضح في (Figure 3)
