ما هو الفصل التعاطفي المعروف ب Sympathetic Trip ؟

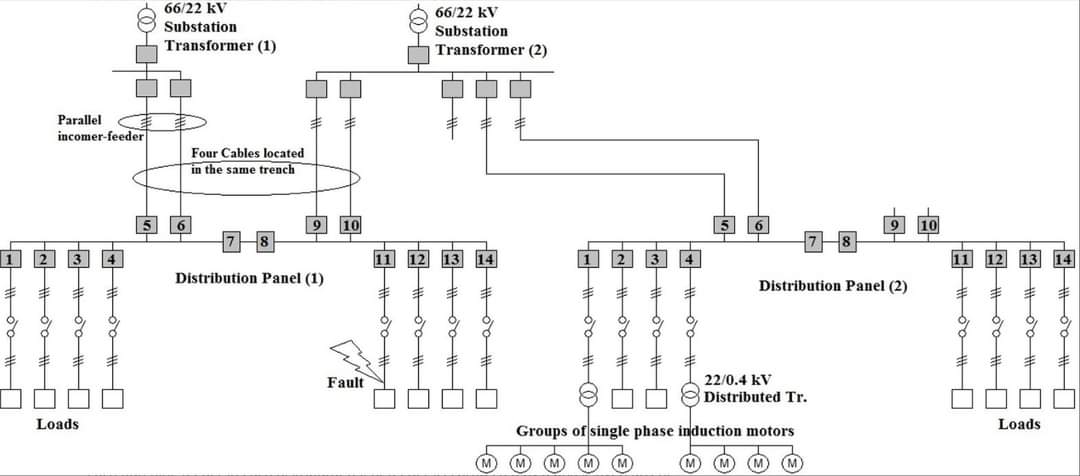

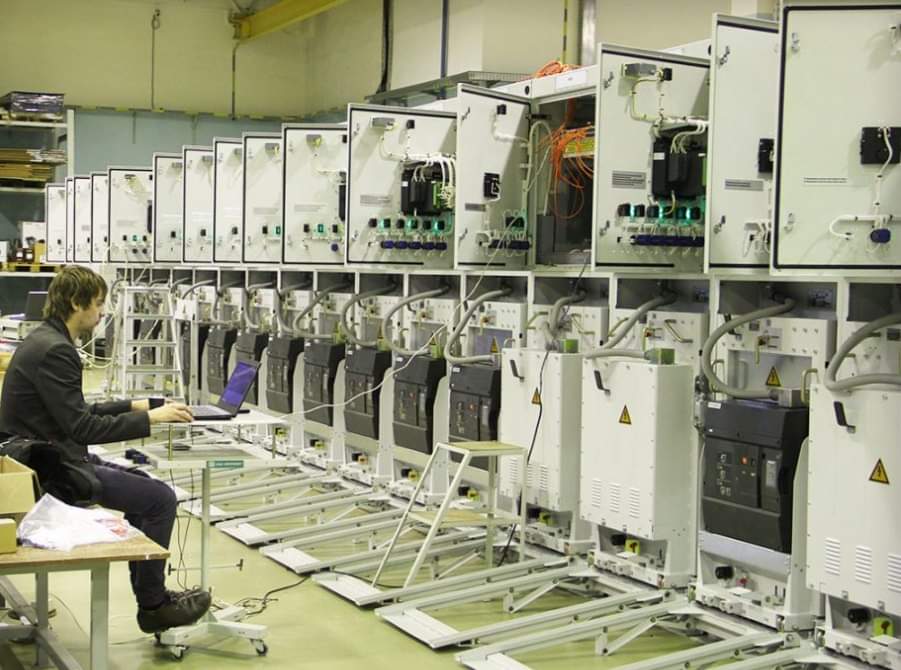

- تحدث في الغالب هذه المشكلة مع موزعات الجهد المتوسط فى Distribution networks وهو عباره عن فصل خاطئ يحدث على مغذى سليم لا يوجد عليه أي عطل متعاطفا مع مغذى اخر حدث عليه عطل سواء ان كان يعمل معه على نفس ال Bus او يعمل على Bus اخر واغلب حالات الفصل الخاطئ
تكون بسبب اشتغال حمايه ال Earth Fault
- والسبب وراء ذلك هو عند حدوث Single Line to Ground Fault فذلك سيؤدى الئ انخفاض في الجهد على الباسبار مع ال Faulty Phase ويحدث ارتفاع للجهد في BBs على ال Tow Healthy phases وبالتالي سيحدث نوع من ال Unbalance Voltage على الفازات الثلاثة
- والسبب وراء ذلك هو عند حدوث Single Line to Ground Fault فذلك سيؤدى الئ انخفاض في الجهد على الباسبار مع ال Faulty Phase ويحدث ارتفاع للجهد في BBs على ال Tow Healthy phases وبالتالي سيحدث نوع من ال Unbalance Voltage على الفازات الثلاثة
وهذا سيؤدى إلى أن التيارات الثلاثة المسحوبة من Healthy Feeder لن تكون متساوية وبالتالي مجموع تيارات الثلاث فازات لن يساوي صفر مما يؤدي لظهور المركبة الصفرية ال Zero Sequence Current متجاوزا قيم الPickup Current الذى يعمل عليه الريلاى مسببا فصل خاطئ على ال Healthy Feeder
- بعض المهندسين يعتقد ان الحل الامثل في هذه الحالة هو زياده قيمه ال Setting الخاص ب Earth Fault على ال Healthy Feeder وهذا حل خاطئ لأن بذلك ستكون حساسيه الريلاى اقل مع الاعطال بمعنى حدوث عطل وعدم استطاعة الريلاى كشف ذلك العطل

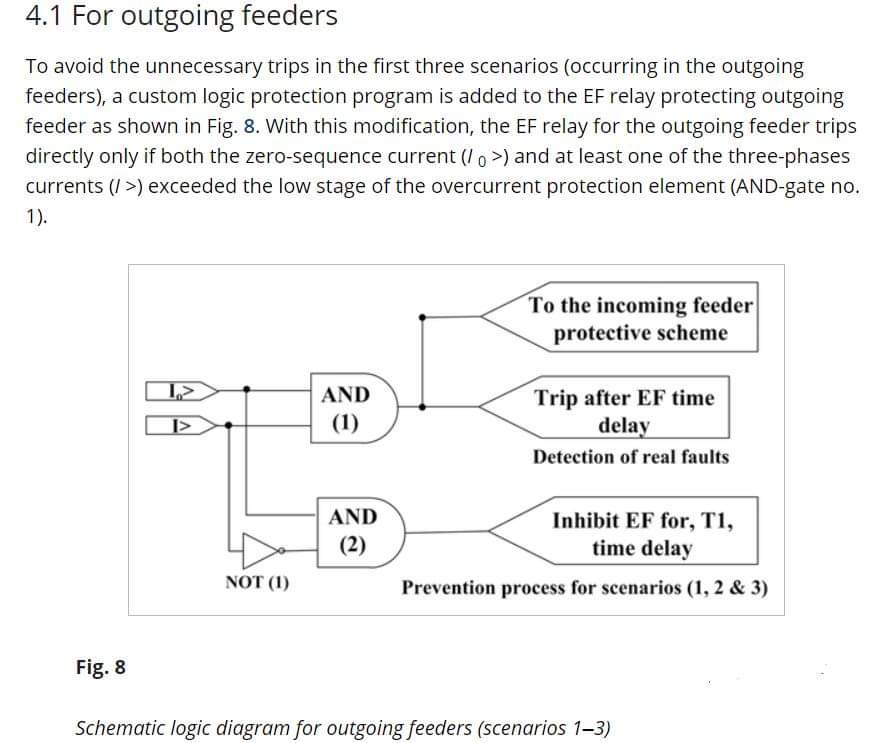

- يوجد اكثر من حل لهذه المشكلة سنتحدث عن حل واحد فقط فى هذا المقال وهو عمل تعديل فى ال Logic الخاص ب Earth Fault ليصبح حتى يحدث Trip على الريلاى لابد من زياده قيمه I0 + حدوث زياده فى التيار على فازه واحده من اى من الفازات الثلاثة كما هو موضح في Fig8
