ما هي الاختبارات التي يتم اجرائها على المحطات المعزولة بالغازGIS
Gas Insulated Substation ؟
Gas Insulated Substation ؟
- في البداية علينا معرفه أن هناك تشابه بين الاختبارات التي يتم أجرائها على محطات AIS و الاختبارات التي يتم أجرائها على ال GIS ولكن الاختلاف يكون في طريقه الاختبار
- يمكن تقسيم اختبارات معدات المحطة الئ :-
- يمكن تقسيم اختبارات معدات المحطة الئ :-
1- سكاكين (القضبان - الأرضي )
ال Bus Disconnector &Earth Switch
- يتم أجراء اختبار ال Timing على جميع السكاكين عند قيم مختلفة لجهد DC وذلك لضمان عمل الموتور الخاص بها بطريقه صحيحه اذا حدث انخفاض او ارتفاع في الجهد
ال Bus Disconnector &Earth Switch
- يتم أجراء اختبار ال Timing على جميع السكاكين عند قيم مختلفة لجهد DC وذلك لضمان عمل الموتور الخاص بها بطريقه صحيحه اذا حدث انخفاض او ارتفاع في الجهد
- اختبار ال Contact Resistance وذلك للتأكد من سلامه توصيل الملامسات الرئيسية
- اختبار 10 KV ويتم اجراءه على ال Earth Switch فقط وذلك للتأكد من سلامه العزل وعدم وجود Leakage Current
- اختبار 10 KV ويتم اجراءه على ال Earth Switch فقط وذلك للتأكد من سلامه العزل وعدم وجود Leakage Current
2-قاطع الدائرة Circuit Breaker
يتم ايضا إجراء اختبار ال Timing على المفتاح( O - C - CO - OC - OCO)ذلك للتأكد من سلامه الميكانزيم
ويتم اجراء اختبار( O - C )عند قيم مختلفة لجهد الDC( ٨٠٪ - ١٠٠٪ - ١٢٠٪ )
- يتم اجراء اختبار ال Contact Resistance للتأكد من سلامه الملامسات الرئيسية
يتم ايضا إجراء اختبار ال Timing على المفتاح( O - C - CO - OC - OCO)ذلك للتأكد من سلامه الميكانزيم
ويتم اجراء اختبار( O - C )عند قيم مختلفة لجهد الDC( ٨٠٪ - ١٠٠٪ - ١٢٠٪ )
- يتم اجراء اختبار ال Contact Resistance للتأكد من سلامه الملامسات الرئيسية
3- محولات الجهد والتيار
- اختبار ( CT & VT Characteristic )
- اختبار ( CT & VT Loop) وذلك للتأكد من سلامه التوصيلات الثانوية وعدم وجود أي مسارات مفتوحه
- اختبار ال Primary على محولات التيار وهنا يتم حقن تيار بقيم كبيره مثل ٨٠٠ امبير
- اختبار ( CT & VT Characteristic )
- اختبار ( CT & VT Loop) وذلك للتأكد من سلامه التوصيلات الثانوية وعدم وجود أي مسارات مفتوحه
- اختبار ال Primary على محولات التيار وهنا يتم حقن تيار بقيم كبيره مثل ٨٠٠ امبير
4- اختبار ال Function Test
وهنا يتم اختبار ال Scheme والتأكد من فسلفات التشغيل والفصل والانترلوك وتوقيع جميع التعديلات على الDrawing
5 - اختبار ال Trip Test
وهنا يتم التأكد من سلامه الفصل لجميع المفاتيح من خلال اجهزه الحمايه
وهنا يتم اختبار ال Scheme والتأكد من فسلفات التشغيل والفصل والانترلوك وتوقيع جميع التعديلات على الDrawing
5 - اختبار ال Trip Test
وهنا يتم التأكد من سلامه الفصل لجميع المفاتيح من خلال اجهزه الحمايه
6 - اختبار Stability Test
نقصد بذلك الاختبار التأكد من اتجاه تأريض لل Secondary core الخاص بمحولات التيار على جهاز حمايه القضبان لضمان الاشتغال الصحيح للجهاز ثم يوجد اختبار اخر يسمى Sensitivity للتأكد من عمل كل ZONE على جهاز حمايه القضبان
نقصد بذلك الاختبار التأكد من اتجاه تأريض لل Secondary core الخاص بمحولات التيار على جهاز حمايه القضبان لضمان الاشتغال الصحيح للجهاز ثم يوجد اختبار اخر يسمى Sensitivity للتأكد من عمل كل ZONE على جهاز حمايه القضبان

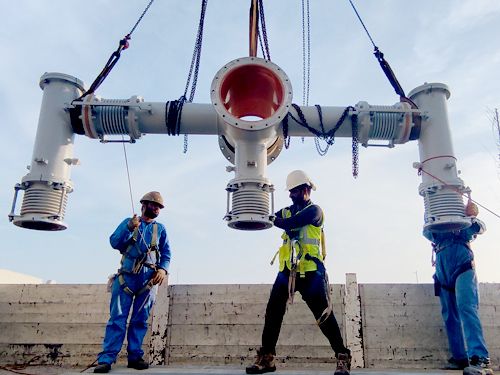

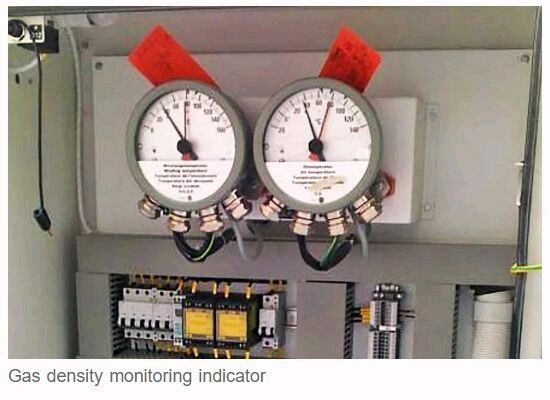

- قبل اختبار ال High Voltage Test لابد من شحن ال GIS بغاز SF6 عند القيم المقننة ويتم اجراء الاختبارات الخاصة به للتأكد من جوده الغاز وعدم وجود أي نسبه رطوبة به واختبار جميع ال Gauge انها تعمل بشكل سليم مع ال Alarm و الBlock

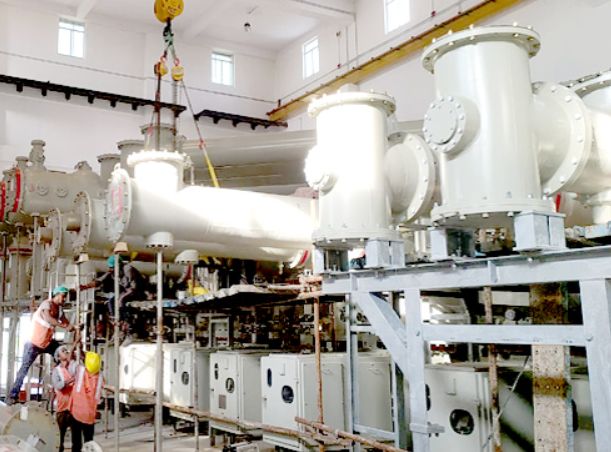

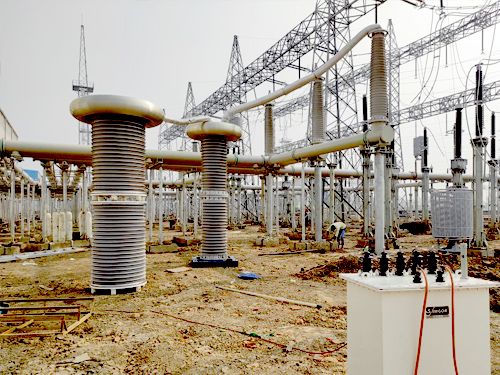

7-اختبار ال High Voltage Test
يتم اجراء هذا الاختبار بعد التأكد من سلامه اختبار جميع المهمات التي سلف ذكرها في الاعلى ومع هذا الاختبار يتم ايضا اختبارPartial Discharge Testللتأكد من سلامه غرف ال GIS وعدم وجود اى مجال غير منتظم داخل ال GIS والذى يسبب فى المستقبل القريب انهيار لGIS
يتم اجراء هذا الاختبار بعد التأكد من سلامه اختبار جميع المهمات التي سلف ذكرها في الاعلى ومع هذا الاختبار يتم ايضا اختبارPartial Discharge Testللتأكد من سلامه غرف ال GIS وعدم وجود اى مجال غير منتظم داخل ال GIS والذى يسبب فى المستقبل القريب انهيار لGIS
