لماذا دائما يتم تأريض كابلات الجهد العالي ؟
لماذا دائما يتم تأريض كابلات الجهد العالي ؟

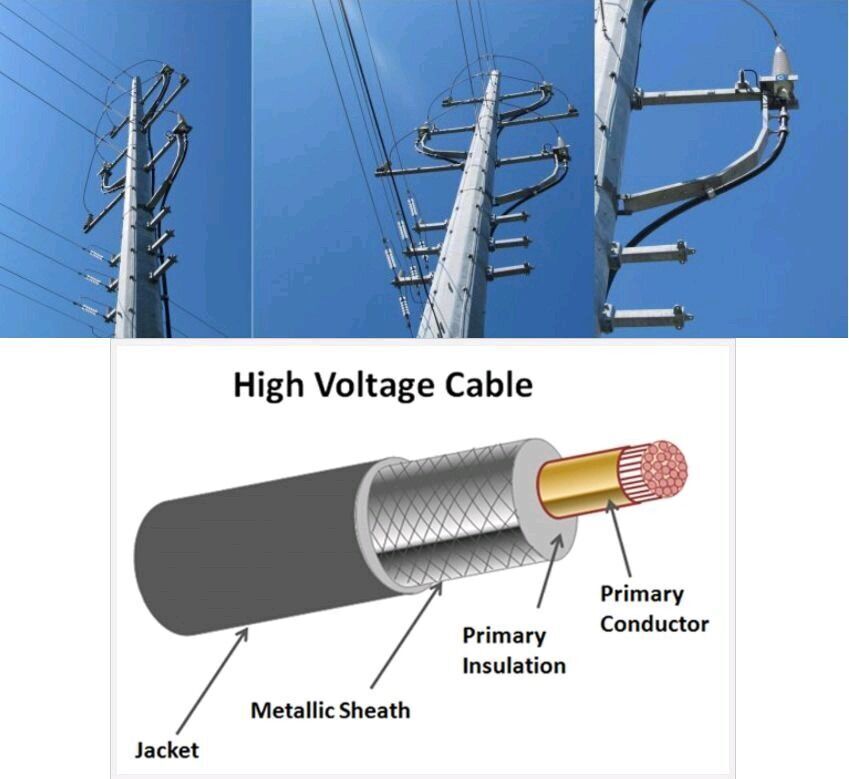

- في البداية لإيضاح الفكرة الخاصة ب التأريض يمكننا تشبيه كابل الجهد العالي بالمحول Transformer حيث الكابل النحاسي الأساسي core conductor يمثل الملف الابتدائي
- بينما الــ metallic sheath يمثل الملف الثانوي ومع مرور تيار الحمل في الموصل الرئيسي سيتولد فيض مغناطيسي يقطع الغلاف المعدني (الملف الثانوي) ويولد فيه جهد بالحث induced voltage ، يتزايد هذا الجهد مع طول الكابل (كما يتزايد جهد المحول مع زيادة عدد اللفات)
- من المعلوم أن كابلات الجهد العالي تكون دائما من النوع الــ Single core (لو كانت multi core لاختفى هذا الجهد لأن الفيض في الثلاث فازات يلاشى بعضه بعضا) ، لكن في حالة الــ Single core فإن الفيض المغناطيسي للتيار سيقطع الأجزاء المعدنية المحيطة بكل فاز على حدة،
ويولد فيها جهد متراكم على سطح الكابل
ومشكلة هذا الــ induced voltage أنه يمكن أن تصل قيمته لقيم خطيرة حتى في الظروف الطبيعية ، لدرجة أنه قد يسبب صعقة كهربية لأى شخص ، وقد يسبب انهيار للعزل وحرائق في الكابل مالم يكن لدينت نظام تأريض جيد
ومشكلة هذا الــ induced voltage أنه يمكن أن تصل قيمته لقيم خطيرة حتى في الظروف الطبيعية ، لدرجة أنه قد يسبب صعقة كهربية لأى شخص ، وقد يسبب انهيار للعزل وحرائق في الكابل مالم يكن لدينت نظام تأريض جيد
وعملية تأريض غلاف الكابل من أهم أهدافها التحكم في قيمة sheath touch voltage لضمان أن يبقى هذا الجهد ضمن الحدود المسموح بها (50 فولت كحد أقصى) ضمانا لسلامة الأشخاص وسلامة الكابل نفسه
- الكابلات القصيرة يكفى عمل تأريض لها من جهة واحدة مع ملاحظة أن الجهد سيتراكم ويكون في أقصى قيمة له عند نهاية الطرف الثاني للكابل

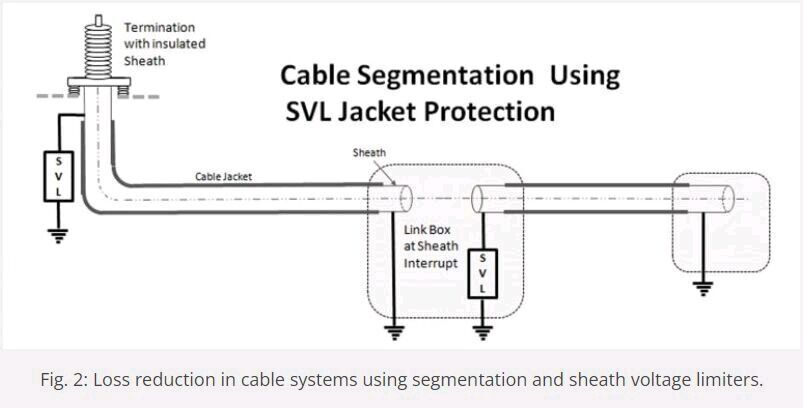

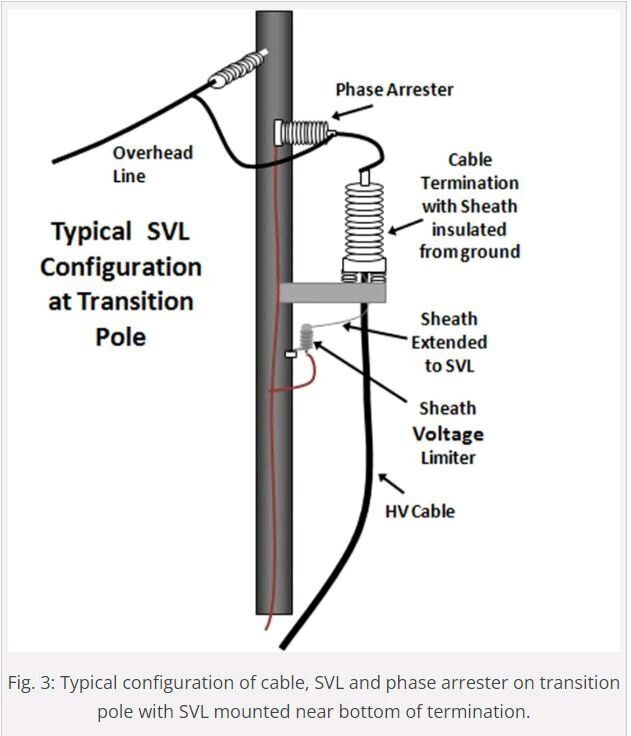

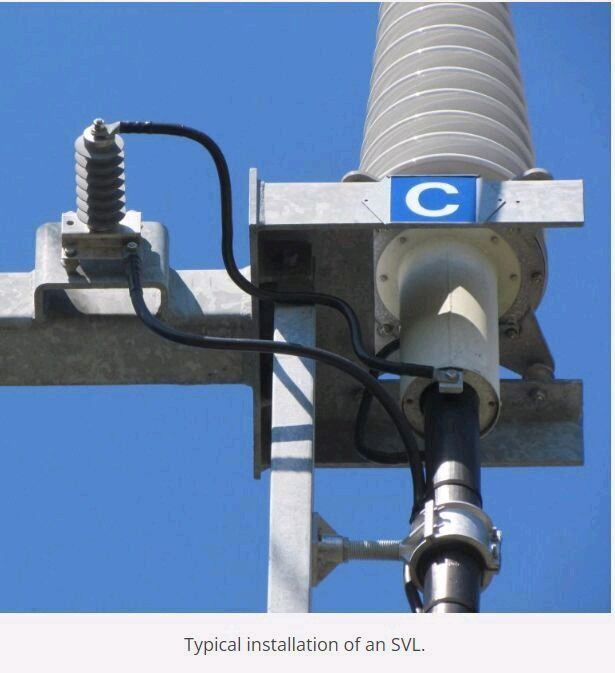

ولضمان عدم ارتفاع الجهد عن القيم المحددة فإنه يتم تركيب ما يسمى sheath voltage limiter (SVL) عند الطرف الآخر للكابل
ولضمان عدم ارتفاع الجهد عن القيم المحددة فإنه يتم تركيب ما يسمى sheath voltage limiter (SVL) عند الطرف الآخر للكابل
- يمكن تأريض الكابل من الجهتين علما بأن التأريض من الجهتين بالذات يحتاج لمراجعة دقيقة
- من خلال ال sheath current يمكن تحليل ومراقبة الــ Fundamental component في التنبؤ بأعطال الكابلات في مراحلها المبكرة وكذلك تصنيف وتشخيص الاعطال
- من خلال ال sheath current يمكن تحليل ومراقبة الــ Fundamental component في التنبؤ بأعطال الكابلات في مراحلها المبكرة وكذلك تصنيف وتشخيص الاعطال
فالتيار المار بغلاف الكابل هو بمثابة مرآة عاكسة للتيار المار بالكابل الأصلي (فكرة الــ CT ) لكن مع الأسف فإن هذه الميزة تضيع إذا تم تأريض الكابل بطريقة خاطئة
