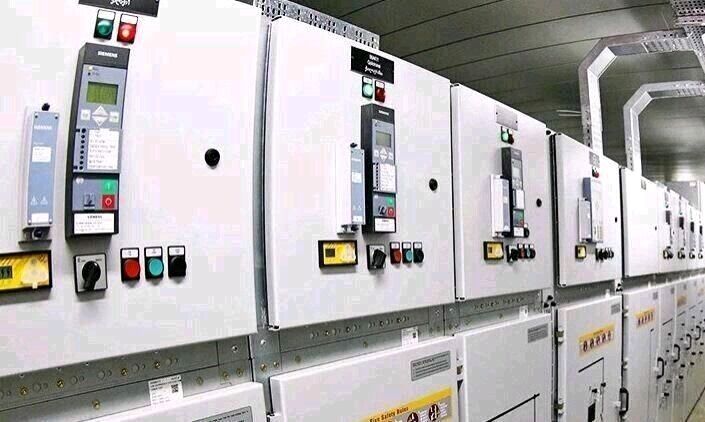

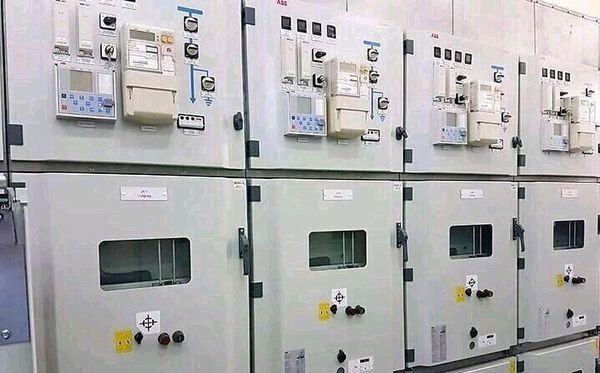

ما هي فلسفات الحماية والتشغيل على موزعات الجهد المتوسط Medium Voltage Switchgear ؟
- تختلف فلسفات الحماية على موزعات الجهد المتوسط باختلاف المناطق فنجد في بعض بلدان يتم تفعيل حمايات ضد :-
١- زياده التيار والتسرب الأرضي
٢- زياده او انخفاض الجهد
٣- انخفاض التردد
٤- حمايه فشل القاطع CBF
٥- الحماية التفاضلية للقضبان
١- زياده التيار والتسرب الأرضي
٢- زياده او انخفاض الجهد
٣- انخفاض التردد
٤- حمايه فشل القاطع CBF
٥- الحماية التفاضلية للقضبان

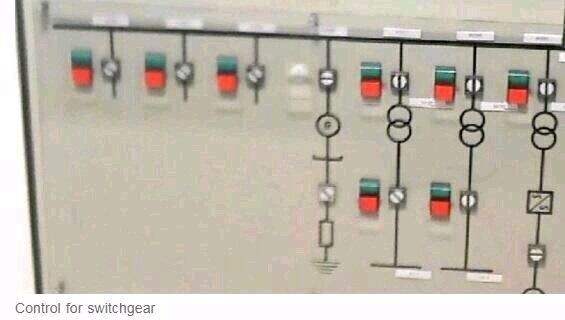

- اما بالنسبة لطريقه التشغيل فنجد ان اغلب هذه المحطات تعمل بدون مشغلين دائمين في المحطة ويمكن التحكم عن بعد في جميع مهمات المحطة عن طريق مراكز التحكم بالإضافة الئ ذلك نجد مجموعه هامه من ال Panels تساعد في عمليه التحكم مثل :-
Automatic Capacitor Control Switch (ACCS) هذه ال Panel تساعد في عمليه توصيل وفصل مفتاح المكثف طبقا لظروف الشبكة بطريقه أوتوماتيكيا
Automatic Changeover Switching Equipment (ACSE)
وهذه ال Panel تساعد في عمليه توصيل مفاتيح روابط القضبان والمحولات بطريقه أوتوماتيكيا
Automatic Changeover Switching Equipment (ACSE)
وهذه ال Panel تساعد في عمليه توصيل مفاتيح روابط القضبان والمحولات بطريقه أوتوماتيكيا
في حاله حدوث اعطال وذلك حفاظا على تغذيه الاحمال بدون انقطاع
- سنتحدث عن نظريه عمل ال ACCS , ACSE فى منشور منفصل
- ونجد بعض البلدان تعتمد على فلسفات اخرى فى حمايه موزعات الجهد المتوسط حيث يتم تفعيل حمايات ضد :-

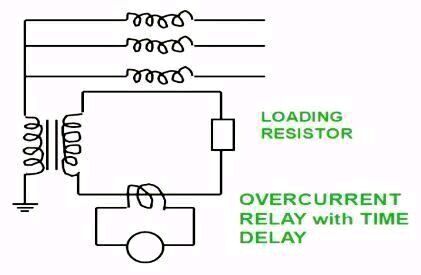

1- زياده التيار والتسرب الأرضي
2- انخفاض التردد
- سنتحدث عن نظريه عمل ال ACCS , ACSE فى منشور منفصل
- ونجد بعض البلدان تعتمد على فلسفات اخرى فى حمايه موزعات الجهد المتوسط حيث يتم تفعيل حمايات ضد :-
1- زياده التيار والتسرب الأرضي
2- انخفاض التردد
- نجد ان هذه المنظومة اقل فى درجه الحماية حيث لا يوجد حمايه تفاضليه للقضبان او حمايه فشل القاطع ولكن يتم مراعاه ذلك في ال setting من حيث أزمنه فصل مفاتيح المحولات والمغذيات واستخدام حمايه زياده التيار الغير اتجاهي
- ونجد هذه المحطات تعتمد في الغالب على وجود مشغلين دائمين ويكون دور مراكز التحكم هي مراقبه احمال الشبكة واوضاع المحطة دون التدخل في فصل او توصيل أي من المهمات
