- في البداية علينا معرفه ان محولات التوزيع ال Distribution Transformer التي تستخدم في المدن والاحياء السكنية قد نكتفى بحمايه زياده التيار والتسرب الأرضي (كحمايه كهربائية) واذا كان المحول المستخدم من النوع الزيتي يتم استخدام ايضا الحماية الغازية على التنك الرئيسي للمحول

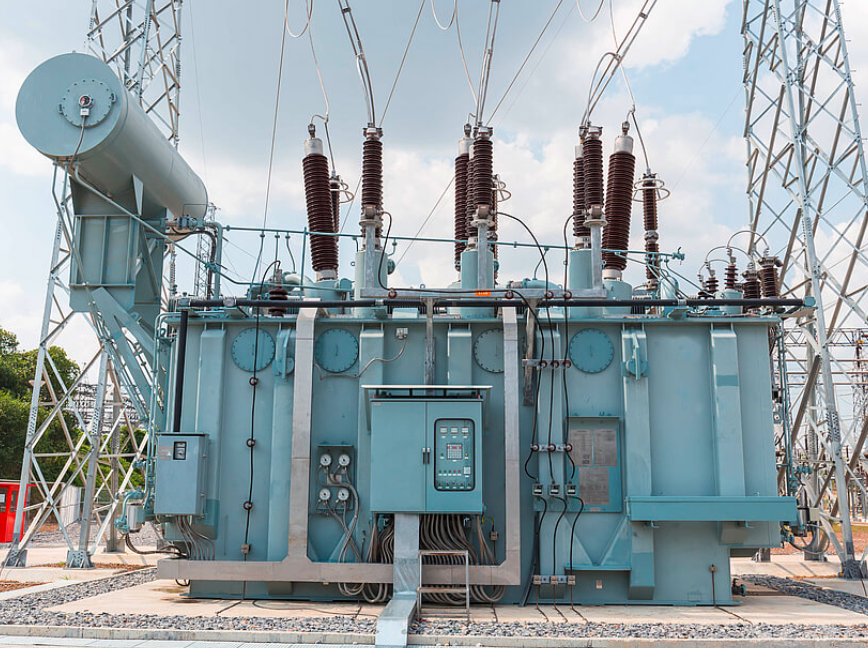

- ولكن عند الحديث عن محولات القدرة ذات القدرات والجهود العالية المستخدمة في محطات النقل او التوليد فنجد ان الحمايات تنقسم الئ :-
1- حمايات كهربائية
- الحماية التفاضلية (87T)
- حمايه التسرب الأرضي المقيد (87N)
- حمايه زياده التيار والتسرب الأرضي الغير اتجاهي (51/51N)
1- حمايات كهربائية
- الحماية التفاضلية (87T)
- حمايه التسرب الأرضي المقيد (87N)
- حمايه زياده التيار والتسرب الأرضي الغير اتجاهي (51/51N)
- حمايه ضد زياده الفيض المغناطيسي (24) وهى تحدث بسبب زياده الجهد او انخفاض التردد
2- حمايات ميكانيكيه واحيانا يطلق عليها Mechanical/Self Protection

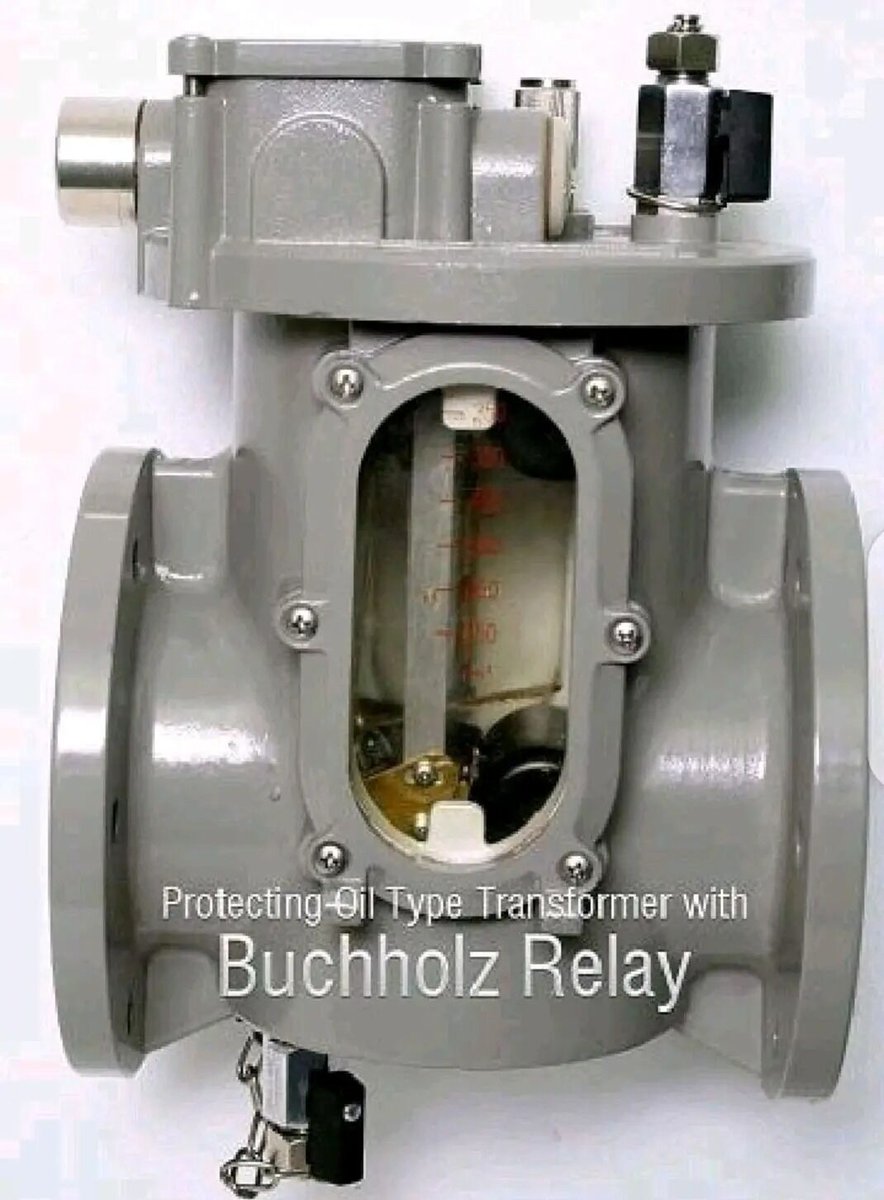

- الحماية الغازية على التنك الرئيسي للمحول( البوخلز ريلاى)
- الحماية الغازية على مغير الجهد
- الحماية ضد زياده الضغط x.com
2- حمايات ميكانيكيه واحيانا يطلق عليها Mechanical/Self Protection
- الحماية الغازية على التنك الرئيسي للمحول( البوخلز ريلاى)
- الحماية الغازية على مغير الجهد
- الحماية ضد زياده الضغط x.com

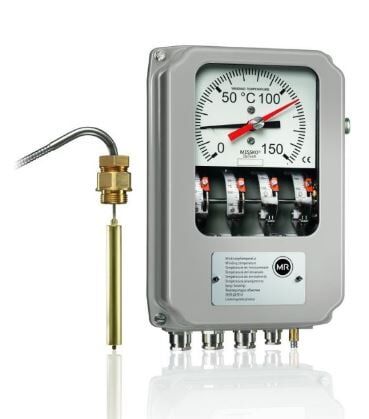

- الحماية ضد زياده درجه الحرارة الملفات
- الحماية ضد زياده درجه الحرارة الزيت
- توجد فلسفات مختلفة مع حمايه زياده درجه حراره الزيت او الملفات سواء لملفات HV , LV وايضا مع حمايه زياده التيار
- الفلسفة الاشهر تقول أن السبب في زياده درجه حراره الملفات هو زياده التحميل وبالتالي x.com
- الحماية ضد زياده درجه الحرارة الزيت
- توجد فلسفات مختلفة مع حمايه زياده درجه حراره الزيت او الملفات سواء لملفات HV , LV وايضا مع حمايه زياده التيار
- الفلسفة الاشهر تقول أن السبب في زياده درجه حراره الملفات هو زياده التحميل وبالتالي x.com
اذا حدث اشتغال لحمايه زياده درجه حراره الملفات سواء على ملفات ( الجهد العالي او الجهد المنخفض ) سيتم فصل مفتاح الجهد المنخفض فقط ولا يوجد داعى لفصل المحول من الجهتين
ونتعامل ايضا بنفس الفلسفة مع حمايه زياده التيار بالمرحلة الاولى ويتم فصل مفتاح المحول من جهة الجهد المنخفض فقط x.com
ونتعامل ايضا بنفس الفلسفة مع حمايه زياده التيار بالمرحلة الاولى ويتم فصل مفتاح المحول من جهة الجهد المنخفض فقط x.com
- توجد بعض Scheme يتم فصل المحول من الجهتين بحمايه زياده درجه حراره الملفات او حمايه زياده التيار
