قبل ما نبدأ نوضح مفهوم بسيط الاول اننا عشان نصمم او نحسب اى بريكر فلازم نحسب قيمة تيار In او قيمة تيار Ir بحيث يتحقق الشرط التالى:
Ib ≤ Ir ≤ In ≤ Iz
اجابة السؤال الذي تم طرحة عليكم
قبل ما نبدأ نوضح مفهوم بسيط الاول اننا عشان نصمم او نحسب اى بريكر فلازم نحسب قيمة تيار In او قيمة تيار Ir بحيث يتحقق الشرط التالى:
Ib ≤ Ir ≤ In ≤ Iz
من الشرط ده هنعرف اننا لازم نحقق حاجتين:
اول حاجة : ان تيار الحمل الفعلى Ib يجب ان لا يتجاوز قيمة التيار الاسمى In او قيمة التيار المقنن Ir للبريكر
خلى بالك الفرق بين التيار الاسمى In والتيار المقنن Ir للبريكر
اول حاجة : ان تيار الحمل الفعلى Ib يجب ان لا يتجاوز قيمة التيار الاسمى In او قيمة التيار المقنن Ir للبريكر
خلى بالك الفرق بين التيار الاسمى In والتيار المقنن Ir للبريكر
كما يلى:
التيار الاسمى In للبريكر هى اقصى قيمة تيار يمكن ان يتحملها البريكر فى الظروف الطبيعية للتشغيل وله حالات مختلفة
1- بيعبر عن Frame size Rating AF اذا كانت ال Trip unit up to maximum current of frame size زى فى حالة ال Fixed thermal Magnetic breaker
التيار الاسمى In للبريكر هى اقصى قيمة تيار يمكن ان يتحملها البريكر فى الظروف الطبيعية للتشغيل وله حالات مختلفة
1- بيعبر عن Frame size Rating AF اذا كانت ال Trip unit up to maximum current of frame size زى فى حالة ال Fixed thermal Magnetic breaker
زى ما نقول ان البريكر ده 100 امبير (fixed) ففى الحالة دى بيكون التيار الاسمى In للبريكر = 100 امبير = التيار المقنن Ir
لما نلاقى بريكر مكتوب عليه 1000AT/1000AF ده معناه ان التيار الاسمى In للبريكر = 1000 امبير = التيار المقنن Ir
لما نلاقى بريكر مكتوب عليه 1000AT/1000AF ده معناه ان التيار الاسمى In للبريكر = 1000 امبير = التيار المقنن Ir
2- اوبيعبرعن قيمة ال Max setting of Trip unit اذا كانت ال Trip unit not up to maximum current of frame size ويبقى فى الحالة دى بيعبر عن ال Ampere Size Rating AT امثلة على ذلك:
نلاقى بريكر 800AT/1000AF و معموله setting على 100% (Max setting of Trip unit) ده معناه ان التيار الاسمى In للبريكر = 800 امبير = التيار المقنن Ir ... لكن ال 1000 امبير بتسمى ال frame size وهى بتفرق فى المثال ده حوالى 200 امبير عن ال In
وبتعتبر كانها نسبة تيار احتياطية يمكن استخدامها لاضافىة اى احمال مستقبلية بتغيير ال trip unit نفسها حتى تساوى قيمة ال frame size وتصبح 1000AT/1000AF
ومثال أخر لو عندنا بريكر 800AT/1000AF و معموله setting على 50% ففى الحالة دى التيار الاسمى In للبريكر = 800 امبير و التيار المقنن Ir = 400 امبير
فى حين ان التيار المقنن Ir للبريكر هو قيمة التيار التى يتم ظبط ال Trip unit للفصل عندها
فى حين ان التيار المقنن Ir للبريكر هو قيمة التيار التى يتم ظبط ال Trip unit للفصل عندها
وهى نسبة تترواح من :
-70 الى 100% من التيار الاسمى In للبريكر فى حالة ال Adjustable TMA trip unit
- وفى حالة البريكر المزود ب Electronic trip unit بتترواح من 40 الى 100% من التيار الاسمى In للبريكر يعنى دائما:
Ir ≤ In
-70 الى 100% من التيار الاسمى In للبريكر فى حالة ال Adjustable TMA trip unit
- وفى حالة البريكر المزود ب Electronic trip unit بتترواح من 40 الى 100% من التيار الاسمى In للبريكر يعنى دائما:
Ir ≤ In
ملحوظة: التيار المقنن Ir للبريكر فى حالة ال Fixed thermal Magnetic breaker بنلاقيه يساوى تيار ال In زى ما شرحنا فوق
تانى حاجة: ان لا يتجاوز قيمة التيار الاسمى In للبريكر قيمة السعة الامبيرية للكابل Iz وهى اقصى قيمة تيار يمكن ان يتحمله الكابل.
تانى حاجة: ان لا يتجاوز قيمة التيار الاسمى In للبريكر قيمة السعة الامبيرية للكابل Iz وهى اقصى قيمة تيار يمكن ان يتحمله الكابل.
يعنى ما ينفعش تجيب بريكر 63 امبير عشان يحمى كابل سعته الامبرية 50 امبير.
طيب ليه ما قلناش ان لا يتجاوز قيمة التيار المقنن Ir للبريكر قيمة السعة الامبيرية للكابل عشان مثلا فى حالة البريكر 800AT/1000AF و معموله setting على 50%
طيب ليه ما قلناش ان لا يتجاوز قيمة التيار المقنن Ir للبريكر قيمة السعة الامبيرية للكابل عشان مثلا فى حالة البريكر 800AT/1000AF و معموله setting على 50%
ما يجيش واحد يلعب فى ال Adjustable Trip Relay ويعلى قيمة التيار ويوصلها الى 800 امبير (100%) فى حين انك مختار الكابل على 400 امبير بس.
مثال: عندنا محول 1 ميجا 11 / 0.415 كيلو فولت بيغذى حمل مقداره 650 كيلو فولت امبير .. صمم القاطع الرئيسى المغذى من secondary المحول؟
الخطوة الاولى : هنحسب تيار ال Ib طبقا للحمل الموجود = 650/(0.415 * 1.73) = 905.35 امبير
الخطوة الاولى : هنحسب تيار ال Ib طبقا للحمل الموجود = 650/(0.415 * 1.73) = 905.35 امبير
الخطوة الثانية: هنحسب ال In طبقا لتيار المحول عند نسبة تحميل 80% = (1000*0.8)/ (0.415 * 1.73) = 1114.28 امبير

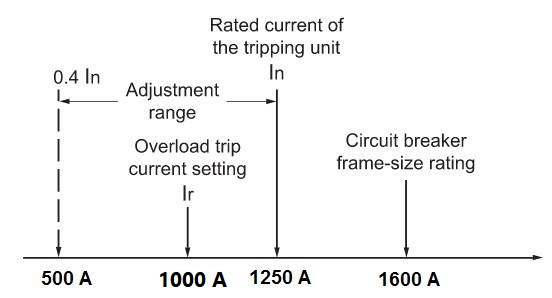

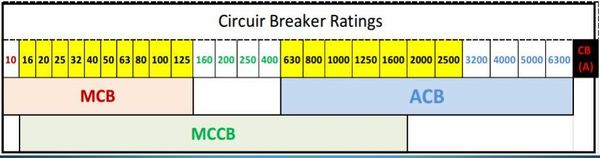

هنختار قاطع بتيار In من الاستاندرد بيساوى 1250 امبير وهتكون دى قيمة ال Max setting of Trip unit وهى ال Ampere Size
هنختار قاطع بتيار In من الاستاندرد بيساوى 1250 امبير وهتكون دى قيمة ال Max setting of Trip unit وهى ال Ampere Size
الخطوة الثالثة: هنحسب قيمة ال setting لل Ir (قيمة ال setting التى يتم ظبط ال Trip unit للفصل عندها ) = 910 امبير/ قيمة ال Ampere Size وناخد قيمة ال setting الاستاندرد الاعلى مباشرة
وعلى ذلك بتكون قيمة ال setting المبدئية = 910/ 1250 = 0.728 فهناخد قيمة ال setting الاستاندرد الاعلى مباشرة وهى 0.8
الخطوة الرابعة: احسب قيمة تيار Ir تساوى 0.8*1250 = 1000 أمبير
الخطوة الخامسة: هنحسب قيمة ال frame size طبقا لتيار المحول = 1000/ (0.415 * 1.73) = 1392.85 امبير
الخطوة الرابعة: احسب قيمة تيار Ir تساوى 0.8*1250 = 1000 أمبير
الخطوة الخامسة: هنحسب قيمة ال frame size طبقا لتيار المحول = 1000/ (0.415 * 1.73) = 1392.85 امبير
وبناخد ال frame size القيمة القياسية الاعلى مباشرة = 1600 امبير
وعلى هذا هيكون القاطع المختار هو 1250AT/1600AF ويظبط ال Trip setting على قيمة Ir تساوى 1000امبير
