السلام عليكم .. إجابة السؤال الذي تم طرحة عليكم
ال Loop في ال Medium Voltage بتشيل كام MVA في نظام 22 و 11 و 13.8 كيلو فولت في مصر والسعوديه .
1️⃣ أولا نظام 22 كيلو فولت في مصر
☜ الكابل بيكون ألومنيوم بمساحة مقطع 240 مم2 مسلح
ال Loop في ال Medium Voltage بتشيل كام MVA في نظام 22 و 11 و 13.8 كيلو فولت في مصر والسعوديه .
1️⃣ أولا نظام 22 كيلو فولت في مصر
☜ الكابل بيكون ألومنيوم بمساحة مقطع 240 مم2 مسلح
✍ هناخد مثال ان الكابل مسلح SWA لأن ده الشائع .
Steel Wire Armored

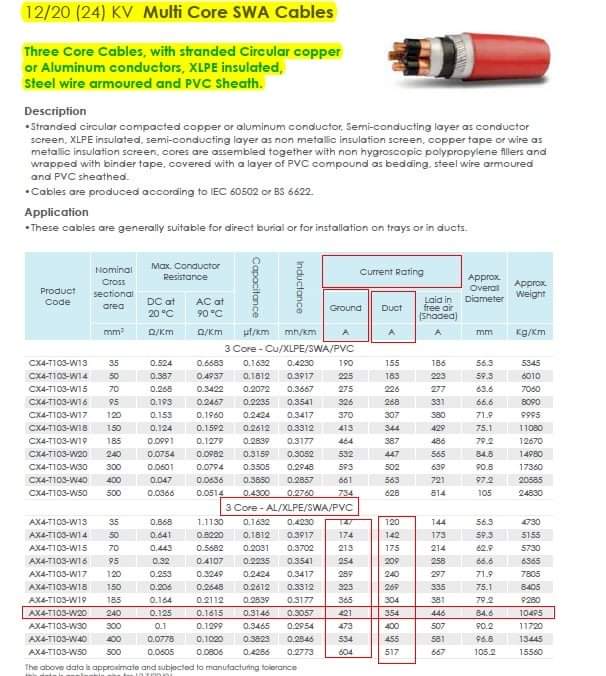

⏪ هتلاقي ان الكابل ده قبل معاملات التصحيح ( derating Factors ) يقدر يشيل 421 أمبير .
بالتالي لو حسبنا الباور اللى يقدر يشيلها الكابل قبل معاملات التصحيح .. هتكون كالتالي
Steel Wire Armored
⏪ هتلاقي ان الكابل ده قبل معاملات التصحيح ( derating Factors ) يقدر يشيل 421 أمبير .
بالتالي لو حسبنا الباور اللى يقدر يشيلها الكابل قبل معاملات التصحيح .. هتكون كالتالي
S(MVA) = √3 x I x V = (√3 x 421 x 22000)/1000 = 16 MVA .
⏪ وعشان مندخلش في حسابات ال Derating Factors لما يكون الكابل ماشي في الأرض ، هنفرضها ب 0.8 في البوست فقط ( ولكن حضرتك تقدر تحسبها علي حسب الحاله اللى عندك في المشروع )
بالتالي لو حسبنا الباور اللى يقدر يشيلها الكابل
⏪ وعشان مندخلش في حسابات ال Derating Factors لما يكون الكابل ماشي في الأرض ، هنفرضها ب 0.8 في البوست فقط ( ولكن حضرتك تقدر تحسبها علي حسب الحاله اللى عندك في المشروع )
بالتالي لو حسبنا الباور اللى يقدر يشيلها الكابل
بعد معاملات التصحيح .. هتكون كالتالي
S(MVA) = 16 x 0.8 = 12.8 MVA
اللي هي تقريبا 12 ميجا فولت أمبير
⏪ التخبط حضرتك بيبدأ من أول هنا ، ناس بتقول 12 ميجا وتلاقي 8 وتلاقي 6 !
👋 اللى بيقول 8 .. شايف ان الكابل متحمل 50 % و ال Loop عباره عن كابلين الحمل متقسم عليهم في الحاله
S(MVA) = 16 x 0.8 = 12.8 MVA
اللي هي تقريبا 12 ميجا فولت أمبير
⏪ التخبط حضرتك بيبدأ من أول هنا ، ناس بتقول 12 ميجا وتلاقي 8 وتلاقي 6 !
👋 اللى بيقول 8 .. شايف ان الكابل متحمل 50 % و ال Loop عباره عن كابلين الحمل متقسم عليهم في الحاله
في الحاله العاديه وفيه نقطه Normal open في ال Loop .. لكن حضرتك احنا بنتكلم عن حمل ال Loop مش حمل الكابل في الحاله العاديه ... لأنه في حالة الطوارئ المفروض يشيل الحمل كله .. ومش 16 ميجا لأن ده الرقم قبل معاملات التصحيح .. بالتالي 8 هي أبعد رقم عن الصح .
👋 اللى قال 12 بيتكلم عن حمل ال Loop 👍 .. اللى هو الحمل اللى يقدر يشيله الكابل في حالة الطوارئ ( لما الكابل التاني يتقطع يعني ) .
👋 اللى قال 6 بيتكلم عن حمل الكابل الواحد في الحاله العاديه اللى هو نص حمل ال Loop .
👋 اللى قال 6 بيتكلم عن حمل الكابل الواحد في الحاله العاديه اللى هو نص حمل ال Loop .
👋 خللي بالك عشان لو الكابل هيتم تمديده في Duct .. هيكون من نفس الجدول التيار اللي يقدر يشيله 354 أمبير .. وبالتالي الأرقام هتختلف تمام
قبل التصحيح :
S(MVA) = √3 x I x V = (√3 x 354 x 22000)/1000 = 13.5 MVA .
بعد التصحيح هتكون : 10.8 ميجا
قبل التصحيح :
S(MVA) = √3 x I x V = (√3 x 354 x 22000)/1000 = 13.5 MVA .
بعد التصحيح هتكون : 10.8 ميجا
2️⃣ ثانيا نظام 11 كيلو فولت في مصر :
☜ الكابل بيكون ألومنيوم بمساحة مقطع 300 مم2 مسلح ( اختلافات طفيفه حسب نوع التسليح ) .
✍ هناخد مثال ان الكابل مسلح SWA لأن ده الشائع
Steel Wire Armored

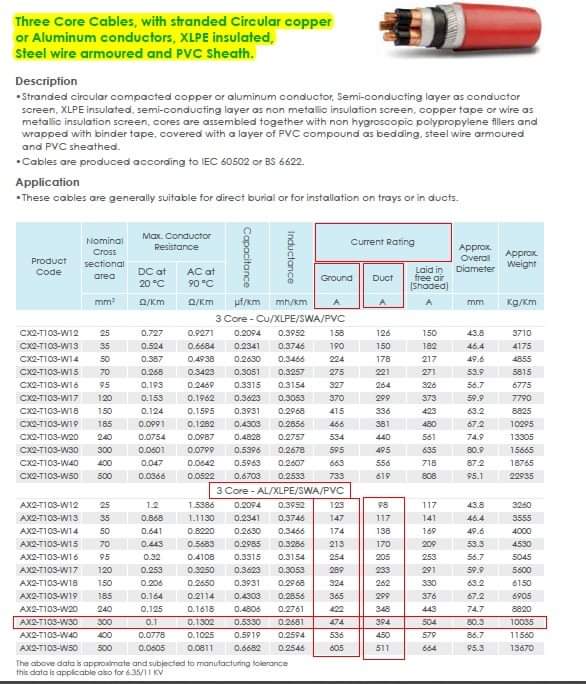

⏪ هتلاقي ان الكابل ده قبل معاملات التصحيح ( derating Factors ) يقدر يشيل 474 أمبير
☜ الكابل بيكون ألومنيوم بمساحة مقطع 300 مم2 مسلح ( اختلافات طفيفه حسب نوع التسليح ) .
✍ هناخد مثال ان الكابل مسلح SWA لأن ده الشائع
Steel Wire Armored
⏪ هتلاقي ان الكابل ده قبل معاملات التصحيح ( derating Factors ) يقدر يشيل 474 أمبير
بالتالي لو حسبنا الباور اللى يقدر يشيلها الكابل قبل معاملات التصحيح .. هتكون كالتالي
S(MVA) = √3 x I x V = (√3 x 474 x 11000)/1000 = 9 MVA .
وبالتالي هتكون الباور بعد معاملات التصحيح
S(MVA) = 9 x 0.8 = 7.2 MVA .
S(MVA) = √3 x I x V = (√3 x 474 x 11000)/1000 = 9 MVA .
وبالتالي هتكون الباور بعد معاملات التصحيح
S(MVA) = 9 x 0.8 = 7.2 MVA .
ده كده حمل ال Loop حسابيا . . ونفس التخبط اللى حصل في ال 22 بيحصل هنا برضو زيه بالضبط .
👋 ولو الكابل هيتمدد في Duct هيشيل تيار 394 أمبير
الباور قبل التصحيح : 7.5 ميجا
الباور بعد التصحيح : 6 ميجا
👋 ولو الكابل هيتمدد في Duct هيشيل تيار 394 أمبير
الباور قبل التصحيح : 7.5 ميجا
الباور بعد التصحيح : 6 ميجا
3️⃣ ثالثا نظام 13.8 كيلو فولت في السعوديه :
☜ الكابل بيكون ألومنيوم بمساحة مقطع 500 مم2 مسلح ( اختلافات طفيفه حسب نوع التسليح ) .
✍ هناخد مثال ان الكابل مسلح SWA لأن ده الشائع .
Steel Wire Armored
☜ الكابل بيكون ألومنيوم بمساحة مقطع 500 مم2 مسلح ( اختلافات طفيفه حسب نوع التسليح ) .
✍ هناخد مثال ان الكابل مسلح SWA لأن ده الشائع .
Steel Wire Armored
⏪ هتلاقي ان الكابل ده قبل معاملات التصحيح ( derating Factors ) يقدر يشيل 604 أمبير .
بالتالي لو حسبنا الباور اللى يقدر يشيلها الكابل قبل معاملات التصحيح .. هتكون كالتالي
S(MVA) = √3 x I x V = (√3 x 604 x 13800)/1000 = 14 MVA .
وبعد التصحيح هيكون 11 ميجا .
بالتالي لو حسبنا الباور اللى يقدر يشيلها الكابل قبل معاملات التصحيح .. هتكون كالتالي
S(MVA) = √3 x I x V = (√3 x 604 x 13800)/1000 = 14 MVA .
وبعد التصحيح هيكون 11 ميجا .

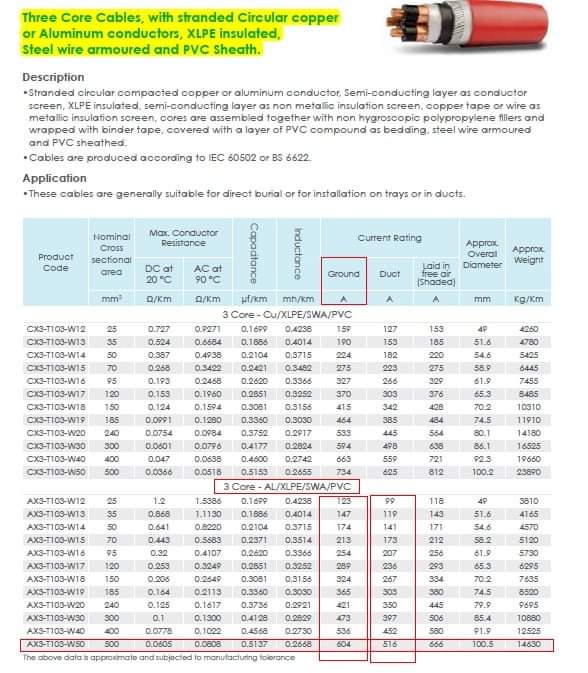

هذا حسب كابلات كتالوج السويدي كما هو واضح في الصوره تقدر تشيل 604 أمبير ..

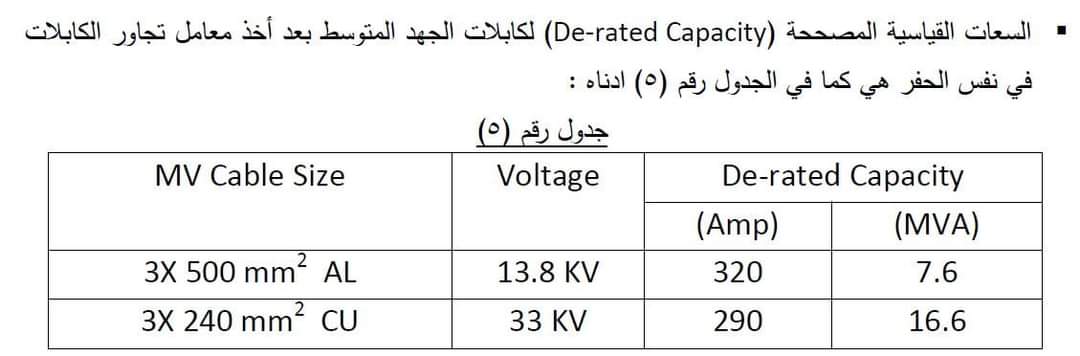

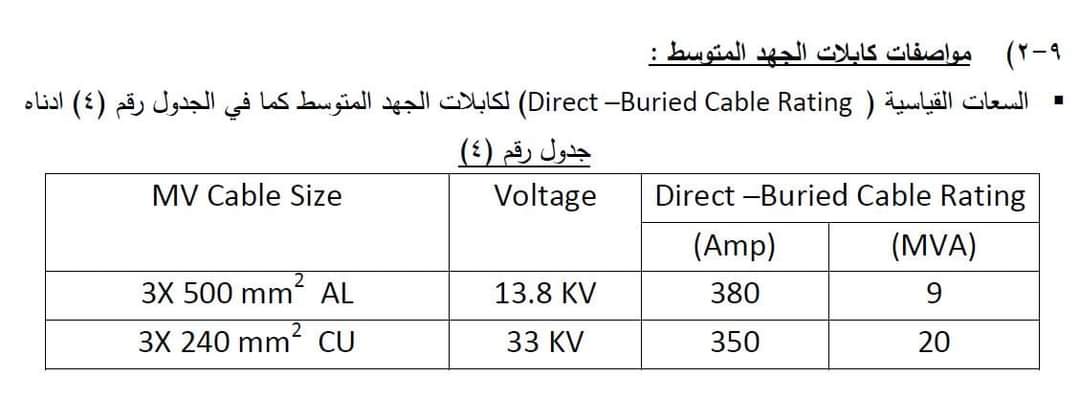

للأسف شركة الكهرباء السعوديه دمجت الكابل ده في الدليل بتاعها بقيمة تيار 380 أمبير فقط وبالتالي حمل ال Loop معاها أصبح 9MVA .
وبعد التصحيح بيكون 7.2 ميجا
للأسف شركة الكهرباء السعوديه دمجت الكابل ده في الدليل بتاعها بقيمة تيار 380 أمبير فقط وبالتالي حمل ال Loop معاها أصبح 9MVA .
وبعد التصحيح بيكون 7.2 ميجا
ولو الكابل هيتمدد في Duct هيشيل تيار 516 أمبير
الباور قبل التصحيح : 12 ميجا
الباور بعد التصحيح : 9.8 ميجا
ملحوظه هامه :
اذا كان المشروع الخاص بحضرتك هتمدد فيه الكابلات داخل Duct .. حضرتك انسي الارقام دي خالص وخد من الجداول بتاعت الكتالوج
الباور قبل التصحيح : 12 ميجا
الباور بعد التصحيح : 9.8 ميجا
ملحوظه هامه :
اذا كان المشروع الخاص بحضرتك هتمدد فيه الكابلات داخل Duct .. حضرتك انسي الارقام دي خالص وخد من الجداول بتاعت الكتالوج
شكرا لكم وشكر للسادة الزملاء
و المهندس احمد مجدي
و المهندس احمد مجدي
