#فن_وبناء نظام تكييف VRF #ثريد
يعتبر من احدث الأنظمة Variable Refrigerant Flow تطورا ويعني تدفق التبريد المتغير
👌التحكم والمرونة الفائقة في تبريد الفراغات بالمبنى بشكل مستقل، مع التحكم بدرجات التبريد لكل مكان على حده، او تبريد جزء وغلق جزء اخر
❓ما هو نظام تكييف VRF؟

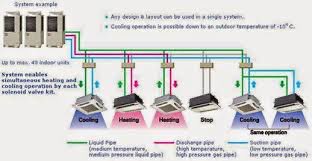

يعمل نظام تكييف VRF على تشغيل عدة وحدات داخلية بأماكن منفصلة او مساحات كبيرة “بوحدة خارجية واحدة”
👌مع امكانية تنوع الوحدات الداخليه مثلا غرفة كاسيت وغرفة كونسلت وغرفة سبلت وهكذا
👍🏻مهم الاطلاع عليه من المكاتب الهندسية المصمم لاحتوائه
يعتبر من احدث الأنظمة Variable Refrigerant Flow تطورا ويعني تدفق التبريد المتغير
👌التحكم والمرونة الفائقة في تبريد الفراغات بالمبنى بشكل مستقل، مع التحكم بدرجات التبريد لكل مكان على حده، او تبريد جزء وغلق جزء اخر
❓ما هو نظام تكييف VRF؟
يعمل نظام تكييف VRF على تشغيل عدة وحدات داخلية بأماكن منفصلة او مساحات كبيرة “بوحدة خارجية واحدة”
👌مع امكانية تنوع الوحدات الداخليه مثلا غرفة كاسيت وغرفة كونسلت وغرفة سبلت وهكذا
👍🏻مهم الاطلاع عليه من المكاتب الهندسية المصمم لاحتوائه
#فن_وبناء مكونات التكييف VRF
1️⃣وحدة خارجية (المجموعة الخارجية):
والتي تحتوي على الضاغط وصمام التمدد ولوح الكترونية والتي توضع خارج المبنى كأسطح البنايات.
👌يمكن ربط الوحدات الخارجية لعمل سيستم يغذي منطقة او دور كامل.
2️⃣وحدات تكييف داخلية
وتحتوي على مراوح دفع الهواء والمبادل الحراري المسؤول عن التبريد.
👌إمكانية اختيار نوع الوحدة الداخلية مثل (الدكت كونسيلد، او الكاسيت، او الجداري)

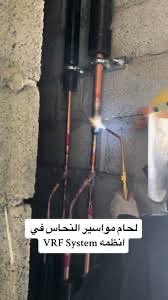

3️⃣مواسير النحاس:
وهي الانابيب التي تربط الوحدة الداخلية بالخارجية والتي يمر بها سائل التبريد “الفريون”
أطوال شبكة النحاس كبيرة، والتي تصل إلى 1000 متر بين الوحدة الخارجية والوحدة الداخلية حسب ماركة التكييف
4️⃣نظام التحكم
يتيح نظام التحكم الذكي ضبط درجات الحرارة وإدارة تشغيل الوحدات بشكل مستقل لكل وحدة 👇🏼#
1️⃣وحدة خارجية (المجموعة الخارجية):
والتي تحتوي على الضاغط وصمام التمدد ولوح الكترونية والتي توضع خارج المبنى كأسطح البنايات.
👌يمكن ربط الوحدات الخارجية لعمل سيستم يغذي منطقة او دور كامل.
2️⃣وحدات تكييف داخلية
وتحتوي على مراوح دفع الهواء والمبادل الحراري المسؤول عن التبريد.
👌إمكانية اختيار نوع الوحدة الداخلية مثل (الدكت كونسيلد، او الكاسيت، او الجداري)
3️⃣مواسير النحاس:
وهي الانابيب التي تربط الوحدة الداخلية بالخارجية والتي يمر بها سائل التبريد “الفريون”
أطوال شبكة النحاس كبيرة، والتي تصل إلى 1000 متر بين الوحدة الخارجية والوحدة الداخلية حسب ماركة التكييف
4️⃣نظام التحكم
يتيح نظام التحكم الذكي ضبط درجات الحرارة وإدارة تشغيل الوحدات بشكل مستقل لكل وحدة 👇🏼#
#فن_وبناء مميزات تكييف VRF او VRV
1️⃣توفير الطاقة
نظام تكييف VRF او VRV يوفر الطاقة بنسبة تصل الى 50% مقارنة بأنظمة التكييف التقليدية، وذلك بفضل استخدام تقنية الانفرتر والتبديل الحراري والتحكم الدقيق في معدل تدفق الفريون حسب الحاجة والظروف المحيطة.
2️⃣توفير المساحات
نظام تكييف VRF او VRV يوفر في المساحات المستخدمة حيث يقلل من عدد الوحدات الخارجية مما يوفر حلول في البنايات والابراج المرتفعة على عدم تخصيص دور للخدمات التي توضع به الوحدات الخارجية.
3️⃣التحكم الكامل:
نظام تكييف VRF او VRV يعمل على تبريد أو تدفئة كل غرفة أو منطقة على حدة، وضبط درجة الحرارة والوضع والوقت والإعدادات الأخرى بسهولة وسرعة
4️⃣شبكة النحاس
يتميز نظام تكييف VRF او VRV بأطوال شبكة النحاس الكبيرة، التي تصل إلى 1000 متر بين الوحدة الخارجية والوحدة الداخلية، وإلى 150 متر بين الوحدة الخارجية وأعلى نقطة في الشبكة، وإلى 40 متر بين الوحدة الخارجية وأقل نقطة في الشبكة. هذه الأطوال تسمح بتركيب الوحدات الخارجية في مكان بعيد عن الوحدات الداخلية، وتوفير المساحة والمظهر الجمالي للمبنى.
5️⃣الصيانة
الصيانة والتشخيص السهل والسريع، حيث يمكن اكتشاف وتحديد الأعطال والأخطاء الكترونيا عن طريق النظام، وإرسال التنبيهات والتقارير عن حالة النظام وأدائه، ويمكن ربط النظام بالأنترنت أو الجوال للتحكم عن بعد والحصول على الدعم الفني.
6️⃣المرونة بالتصميم
يمكن توصيل عدد كبير من الوحدات الداخلية بالوحدة الخارجية واختيار الوحدات المناسبة لكل فراغ وتوزيعها بشكل متوازن وسهل
#FANWBINA 👇🏼
1️⃣توفير الطاقة
نظام تكييف VRF او VRV يوفر الطاقة بنسبة تصل الى 50% مقارنة بأنظمة التكييف التقليدية، وذلك بفضل استخدام تقنية الانفرتر والتبديل الحراري والتحكم الدقيق في معدل تدفق الفريون حسب الحاجة والظروف المحيطة.
2️⃣توفير المساحات
نظام تكييف VRF او VRV يوفر في المساحات المستخدمة حيث يقلل من عدد الوحدات الخارجية مما يوفر حلول في البنايات والابراج المرتفعة على عدم تخصيص دور للخدمات التي توضع به الوحدات الخارجية.
3️⃣التحكم الكامل:
نظام تكييف VRF او VRV يعمل على تبريد أو تدفئة كل غرفة أو منطقة على حدة، وضبط درجة الحرارة والوضع والوقت والإعدادات الأخرى بسهولة وسرعة
4️⃣شبكة النحاس
يتميز نظام تكييف VRF او VRV بأطوال شبكة النحاس الكبيرة، التي تصل إلى 1000 متر بين الوحدة الخارجية والوحدة الداخلية، وإلى 150 متر بين الوحدة الخارجية وأعلى نقطة في الشبكة، وإلى 40 متر بين الوحدة الخارجية وأقل نقطة في الشبكة. هذه الأطوال تسمح بتركيب الوحدات الخارجية في مكان بعيد عن الوحدات الداخلية، وتوفير المساحة والمظهر الجمالي للمبنى.
5️⃣الصيانة
الصيانة والتشخيص السهل والسريع، حيث يمكن اكتشاف وتحديد الأعطال والأخطاء الكترونيا عن طريق النظام، وإرسال التنبيهات والتقارير عن حالة النظام وأدائه، ويمكن ربط النظام بالأنترنت أو الجوال للتحكم عن بعد والحصول على الدعم الفني.
6️⃣المرونة بالتصميم
يمكن توصيل عدد كبير من الوحدات الداخلية بالوحدة الخارجية واختيار الوحدات المناسبة لكل فراغ وتوزيعها بشكل متوازن وسهل
#FANWBINA 👇🏼
#فن_وبناء يتميز نظام تكييف VRF بالمرونة في تحديد القدرة التبريديه، حيث يمكن يبدأ من “0.5طن” وهو الذي يعد غير متوفر بنظام DX حيث يكون بحد أدنى للمخفي “1.5طن” وللجداري “1طن”
ايضاً يوفر تكييف VRF استطاعات عالية يمكن ان تصل حتى “16طن” والتي تكون في نظام DX بحد اقصى “5طن” للمخفي
👀التكلفة
تزيد تكلفة نظام تكييف VRV عن المكيفات DX بنسبة تتراوح من 70:80% مع الاخذ في الاعتبار بإمكانية استرداد فرق التكلفة خلال مدة تتراوح من سنتين الى أربع سنوات بحسب ظروف التشغيل،
ويرجع ذلك لقدرة النظام على التوفير في تكاليف التشغيل (فواتير استهلاك الكهرباء) الذي يصل حتى 50% مقارنة بنظام DX
هذا مختصر ولا تنسونا من 🤲🏻
#FANWBINA 🌙🌹
ايضاً يوفر تكييف VRF استطاعات عالية يمكن ان تصل حتى “16طن” والتي تكون في نظام DX بحد اقصى “5طن” للمخفي
👀التكلفة
تزيد تكلفة نظام تكييف VRV عن المكيفات DX بنسبة تتراوح من 70:80% مع الاخذ في الاعتبار بإمكانية استرداد فرق التكلفة خلال مدة تتراوح من سنتين الى أربع سنوات بحسب ظروف التشغيل،
ويرجع ذلك لقدرة النظام على التوفير في تكاليف التشغيل (فواتير استهلاك الكهرباء) الذي يصل حتى 50% مقارنة بنظام DX
هذا مختصر ولا تنسونا من 🤲🏻
#FANWBINA 🌙🌹
