سؤال Interview
ما هى العوامل المؤثره فى اختيار كابلات القدره ؟ وما هى مكوناته ؟
ما هى العوامل المؤثره فى اختيار كابلات القدره ؟ وما هى مكوناته ؟
- فى البدايه علينا معرفه ان لدينا العديد من العوامل التى يجب يراعيها المصمم عند اختيار الكابل ومن أهمها :-
1- اقصى جهد تشغيل Maximum Operating Voltage
2- مستوى العزل
3- اقصى حمل
4- اقصى قيمه لتيار القصر واقصى زمن له Short Circuit Current
5- الهبوط فى الجهد
7- طول الكابل
1- اقصى جهد تشغيل Maximum Operating Voltage
2- مستوى العزل
3- اقصى حمل
4- اقصى قيمه لتيار القصر واقصى زمن له Short Circuit Current
5- الهبوط فى الجهد
7- طول الكابل
8- طريقه تمديد الكابل (تحت الارض ام فى الهواء ..... الخ)

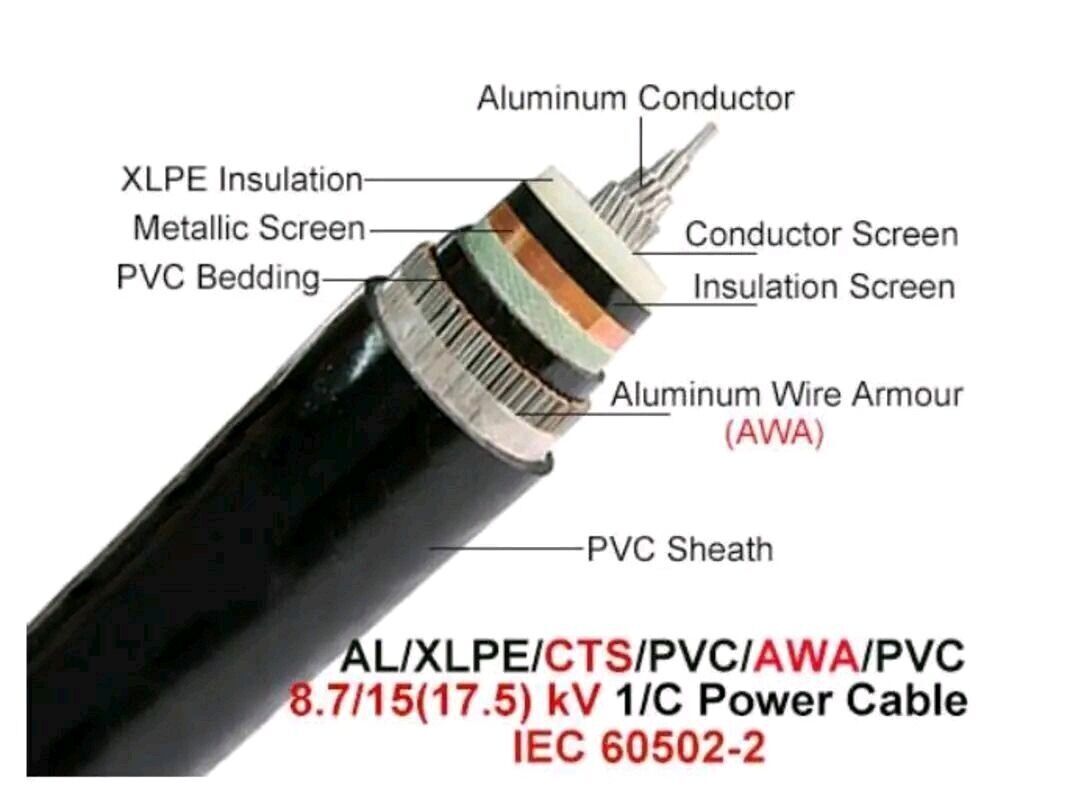

تنقسم مكونات الكابلات فى الجهود العاليه الئ طبقات وتكون كألاتى:
1- الموصل المعدنى ويكون نحاس او الومنيوم
2- ستاره الموصل Conductor Shield وهى تستخدم للحصول على أفصل توزيع للمجال الكهربى على السطح المشترك بين الموصل والعازل
تنقسم مكونات الكابلات فى الجهود العاليه الئ طبقات وتكون كألاتى:
1- الموصل المعدنى ويكون نحاس او الومنيوم
2- ستاره الموصل Conductor Shield وهى تستخدم للحصول على أفصل توزيع للمجال الكهربى على السطح المشترك بين الموصل والعازل
وتوجد هذه الستاره مع كابلات الجهد العالى فقط
3- العازل الرئيسى ويكون XLPE او PVC
4- الغلاف المعدنى Tap Shield وهو شريط نحاسى له سمك 1. مم يكون ملفوف حلزونيا بطول الكابل لتسريب تيار القصر وحمايه الكابل من الماء والرطوبه
3- العازل الرئيسى ويكون XLPE او PVC
4- الغلاف المعدنى Tap Shield وهو شريط نحاسى له سمك 1. مم يكون ملفوف حلزونيا بطول الكابل لتسريب تيار القصر وحمايه الكابل من الماء والرطوبه
5- درع معدنى ARMOR او التسليح لزياده الحمايه الميكانيكيه للكابل وتشترط بعض المواصفات بضروره وجود تسليح للكابلات اعلى من 1 ك.ف
6- الغطاء الخارجى Outer Jacket لحمايه الاجزاء المعدنيه
6- الغطاء الخارجى Outer Jacket لحمايه الاجزاء المعدنيه
