ما هي الاجراءات الواجب أتباعها اثناء وضع محول في الخدمة لأول مره ؟
بعد الانتهاء من جميع الاختبارات الميكانيكية والكهربائية علينا مراعاه الاتي :-
1- وضع مغير الجهد : عند وضع الجهد على المحول لأول مره يفضل ان يكون وضع مغير الجهد عند الخطوة الاولى او الثانية ذات الجهد الاقل حتى يكون تيار الاندفاع ال Inrush Current أقل ما يمكن
1- وضع مغير الجهد : عند وضع الجهد على المحول لأول مره يفضل ان يكون وضع مغير الجهد عند الخطوة الاولى او الثانية ذات الجهد الاقل حتى يكون تيار الاندفاع ال Inrush Current أقل ما يمكن
ثم بعد ذلك يتم وضع مغير الجهد على الخطوة التي في المنتصف ولكن هذه ليست قاعده فالأصل في الموضوع ان يتم ضبط وضع مغير الجهد طبقا لجهد الشبكة مع مراعاه ان تكون جميع المحولات على نفس لخطوه اذا كانت تعمل على التوازي
2- يفضل عدم تحميل المحول بكامل قدرته اذا كنا نتحدث عن محولات التوزيع ولكن يمكن تحميل المحول بكامل قدرته الاسمية للمحولات التي تعمل في محطات نقل القدرة وذلك للاختلاف في التصميم وطرق تبريد المحول
3- علينا بالفحص الظاهري للمحول والتأكد من عدم وجود أي تسريب للزيت ونظافة العوازل (البوشينج) وعدم وجود أي شروخ او كسور بها
4- التأكد من مستوى الزيت من خلال البيان وعدم وجود أي Alarm يخص انخفاض الزيت
4- التأكد من مستوى الزيت من خلال البيان وعدم وجود أي Alarm يخص انخفاض الزيت
5- اذا كنا نتحدث عن محول توزيع وسيتم وضعه داخل غرفه علينا التأكد من أبعاد الغرفة وانها متناسبة مع حجمه مع وجود فتحتين للتهوية احدهما قريبه من الارض والاخرى فى الاتجاه المعاكس مع وجوب تغطيه هذه الفتحات بسلك معدني لعدم دخول أى قوارض
ملاحظات هامه:
- بعد وضع المحول في الخدمة يجب عدم تحميله بصوره مباشره وان يترك بدون حمل لمده 24 ساعه وذلك للتأكد من استقرار المحول

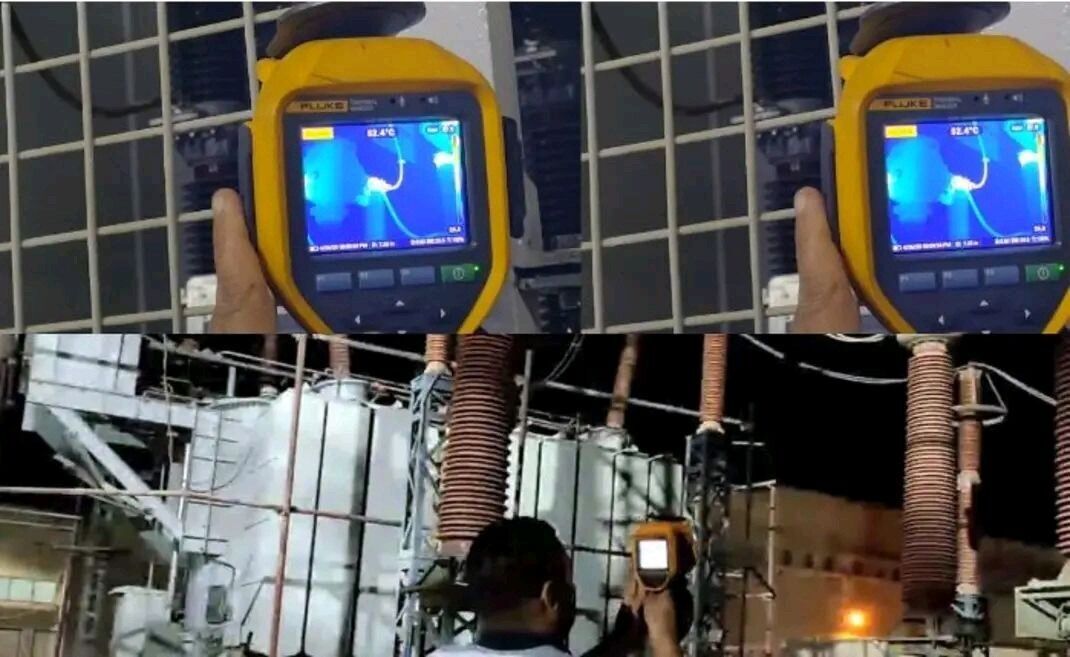

- أجراء تصوير حرارى للمحول بعد 24 ساعه عمل والتأكد من عدم وجود أي نقاط ساخنه فى اماكن التقاء كابلات المحول مع البوشينج وتكرار ذلك الاختبار بعد اسبوع
- بعد وضع المحول في الخدمة يجب عدم تحميله بصوره مباشره وان يترك بدون حمل لمده 24 ساعه وذلك للتأكد من استقرار المحول
- أجراء تصوير حرارى للمحول بعد 24 ساعه عمل والتأكد من عدم وجود أي نقاط ساخنه فى اماكن التقاء كابلات المحول مع البوشينج وتكرار ذلك الاختبار بعد اسبوع
- اخذ عينه من زيت المحولات وعمل تحليل كيمائي لها والتأكد من عدم وجود اى غازات ضاره داخل المحول والتي تعبر عن وجود مشاكل في عزل المحول مثل غاز C2H2
