ما أهميه أبراج التبديل في خطوط نقل القدرة او ما يعرف باسم
Transposition ؟ وما هو السبب وراء عدم تساوى ال Capacitance للفازات الثلاثة ؟
ما أهميه أبراج التبديل في خطوط نقل القدرة او ما يعرف باسم
Transposition ؟ وما هو السبب وراء عدم تساوى ال Capacitance للفازات الثلاثة ؟
في البداية الـ Transposition هو عمل تبديل لموصلات أو فازات خطوط النقل على مسافات متساوية

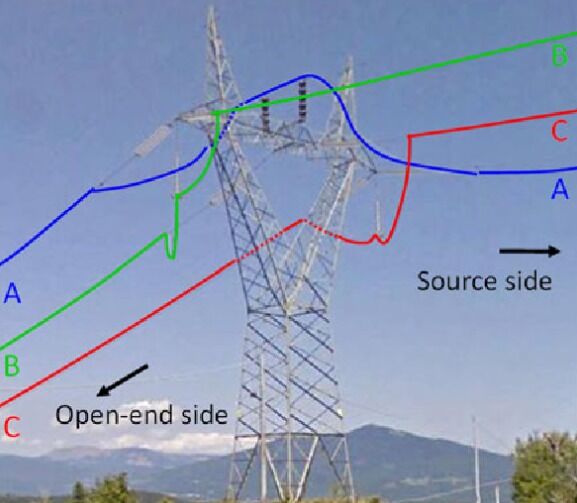

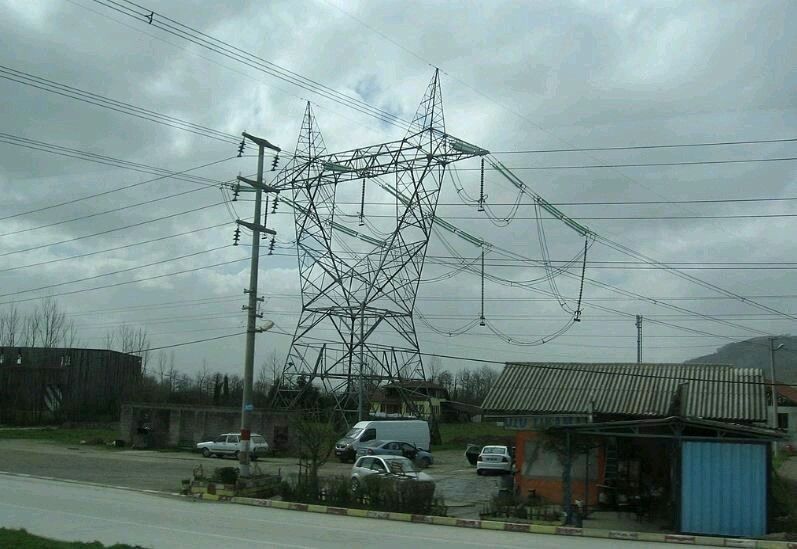

على طول خط النقل وذلك كي نضمن تعادل أو تساوى السعة Capacitance و المحاثة Inductance لكل الفازات الثلاثة والبرج الذى يحدث عنده التبديل يسمى Transposition Tower
على طول خط النقل وذلك كي نضمن تعادل أو تساوى السعة Capacitance و المحاثة Inductance لكل الفازات الثلاثة والبرج الذى يحدث عنده التبديل يسمى Transposition Tower
يتم حساب السعه Capacitance من خلال القانون التالي
C= επ / lin(d/r)
حيث d هي المسافة بين فازتين
و r هي نصف قطر الموصل أو الفازه
إذا فان الCapacitance تتناسب
عكسيا مع المسافة بين الفازات d ومعروف أن المسافات بين الفازات مختلفة فمثلا المسافة بين فازه A وفازه B أقل من المسافة
C= επ / lin(d/r)
حيث d هي المسافة بين فازتين
و r هي نصف قطر الموصل أو الفازه
إذا فان الCapacitance تتناسب
عكسيا مع المسافة بين الفازات d ومعروف أن المسافات بين الفازات مختلفة فمثلا المسافة بين فازه A وفازه B أقل من المسافة

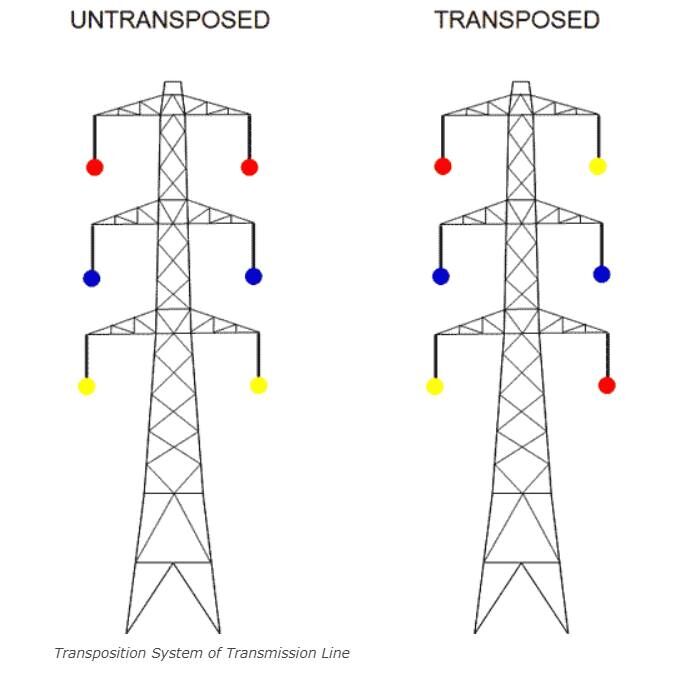

بين الفازه A والفازه C كما هو موضح بالشكل وبالتالي اختلاف المسافات بين الفازات يؤدى إلى اختلاف ال Capacitance للفازات الثلاثة فالسعة بين فازتين A و B أكبر من السعة بين فازتين A و C واختلاف السعة C
يؤدى إلى اختلاف المفاعلة السعوية Capacitive Reactance للفازات الثلاثة وهى (( Xc=1/j(2*π*f*C)
اختلاف Xc يؤدى إلى اختلاف
الهبوط فى الجهد على طول الخط الذى يؤدى إلى الاختلاف في جهود الفازات عند نهاية الخط أي يحدث ما يسمى بـ Unbalance Voltage في خط النقل
اختلاف Xc يؤدى إلى اختلاف
الهبوط فى الجهد على طول الخط الذى يؤدى إلى الاختلاف في جهود الفازات عند نهاية الخط أي يحدث ما يسمى بـ Unbalance Voltage في خط النقل
لذلك يتم عمل تبديل للموصلات لكى نلاشى التأثير السيء لتغير المسافات بين الفازات وهو حدوث Unbalance Voltage.
