ما هو تبرير وجود هذا البرج في سماء الرياض بهذا الشكل؟
هل صُمم بهذه الطريقة لزيادة فاعلية مقاومة الرياح؟ أم من أجل التميز والخروج عن المألوف؟
كل ذلك تجدونه تباعاً ......
هل صُمم بهذه الطريقة لزيادة فاعلية مقاومة الرياح؟ أم من أجل التميز والخروج عن المألوف؟
كل ذلك تجدونه تباعاً ......
لا شك أن الأبراج الملتوية أو اللولبية كما يسميها البعض تعد ظاهرة حديثة فأول برج شُيد بهذا الأسلوب كان في العام 2005م.

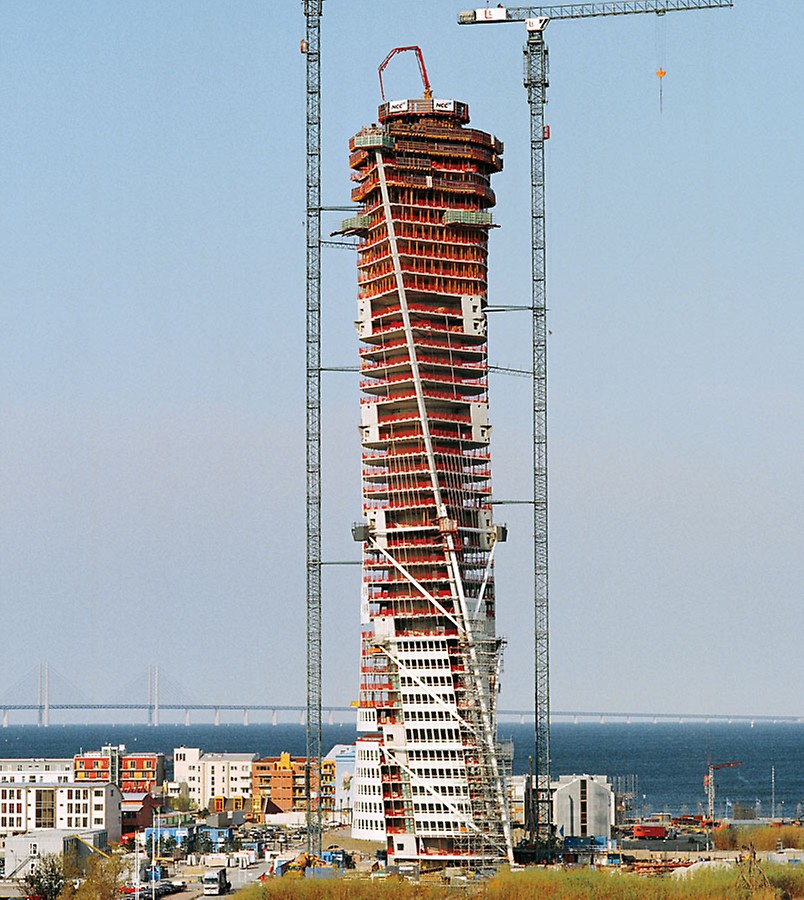

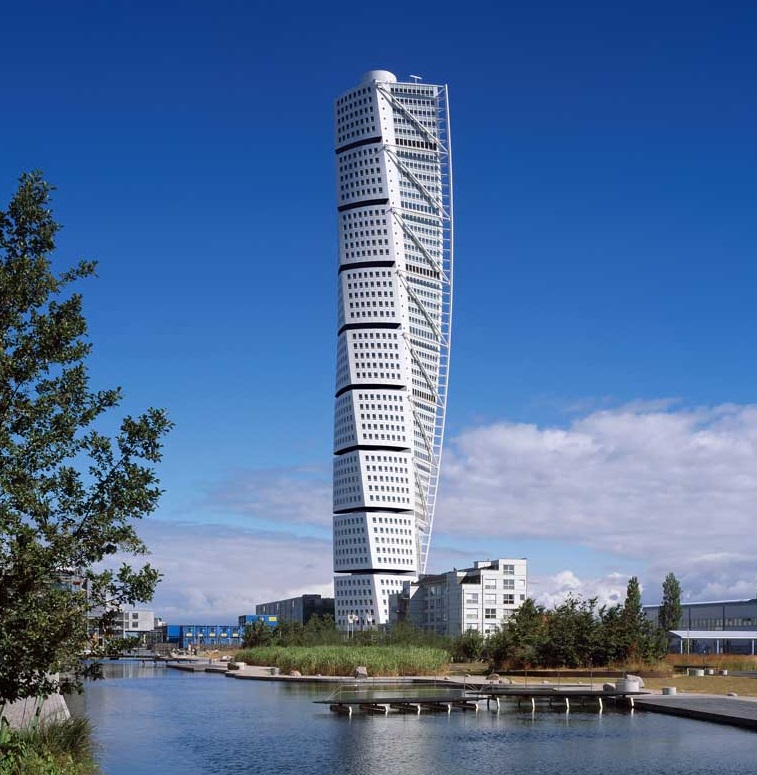

حيث يعد برج Twisting Torso في مالمو، السويد والذي افتتح في 2005م، أول برج ملتوي وهو من تصميم المعماري الاسباني سانتياغو كالاترافا مستلهما الفكرة من تمثال من الرخام يحمل ذات الاسم.

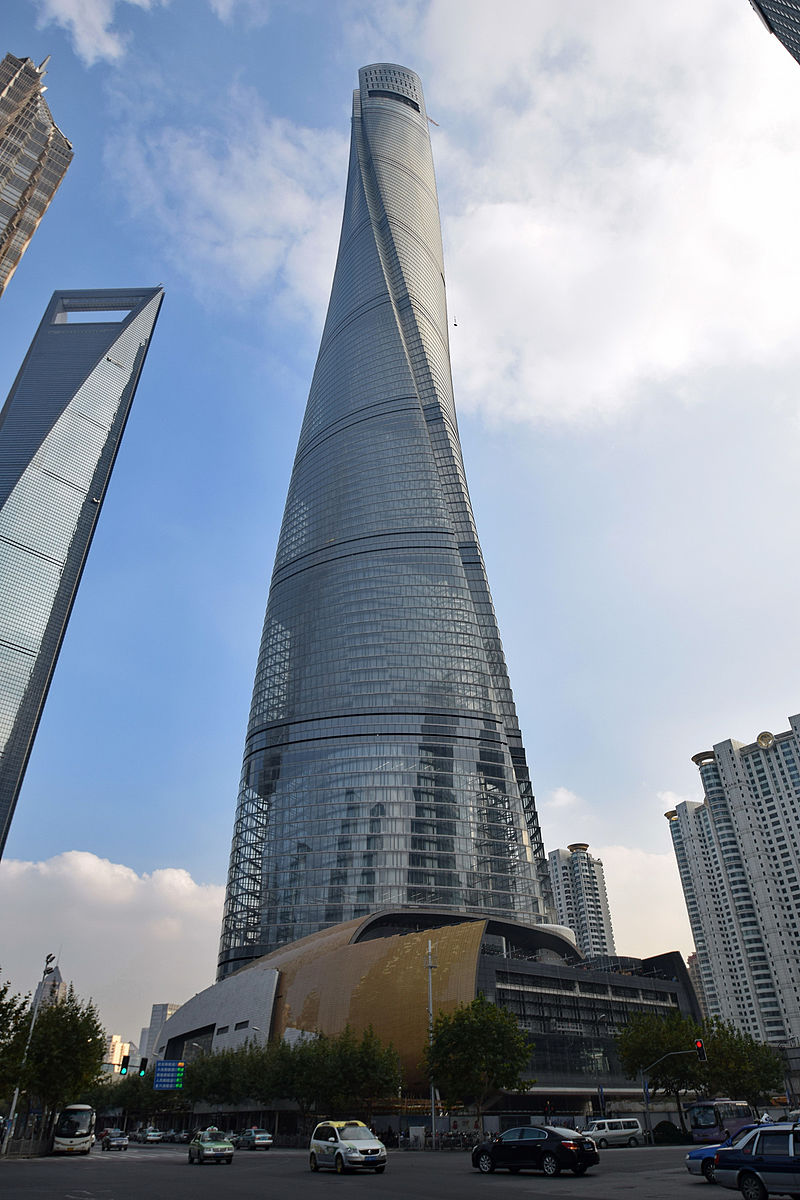

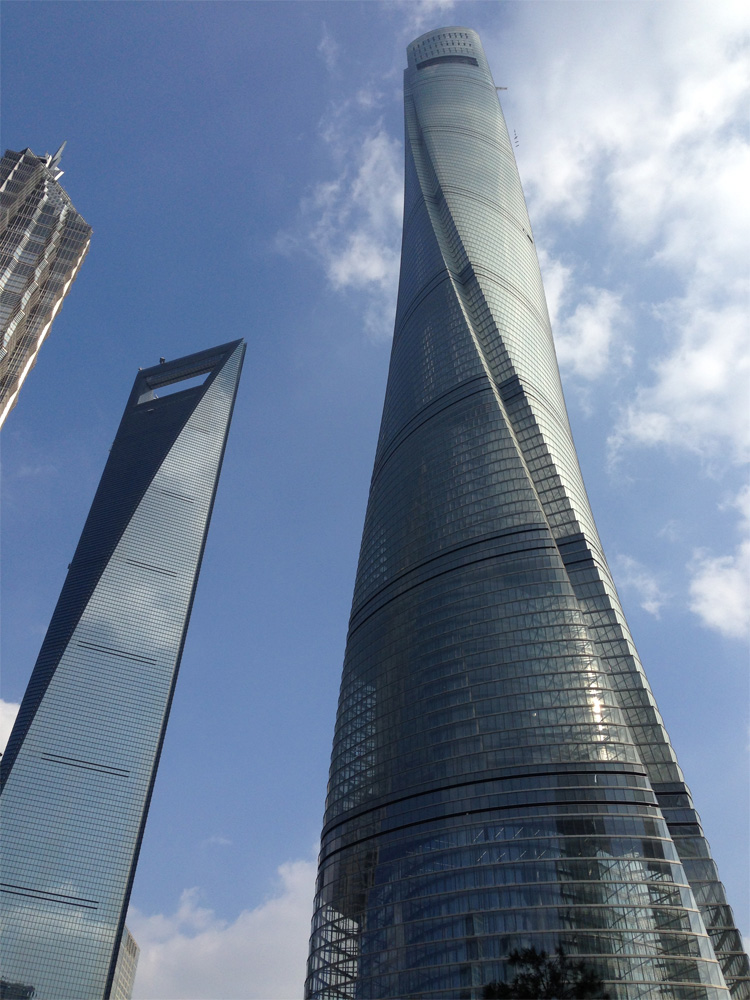

أما برج شنغهاي الملتوي وهو من تصميم Gensler فيعد الأعلى حيث يتكون من 127 دور، وبارتفاع يصل إلى 632م، وقد صمم على شكل مثلث متساوي الأضلاع مع نواة مركزية في منتصف المثلث ويدور بسلاسة بزاوية 120 درجة.
بروز هذا النوع من الأبراج Twisting Towers أتى من أجل خلق أشكال معمارية فريدة وخارجة عن المألوف نوعاً ما، وتكامل وجود ذلك مع القدرة الإنشائية، والقدرة الحاسوبية لإنشاء مثل هذه التكوينات النحتية.

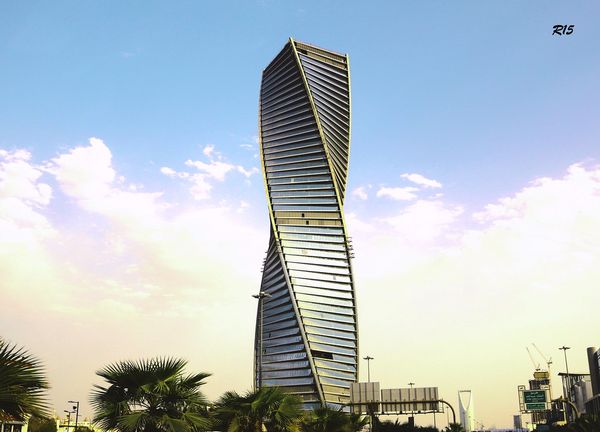

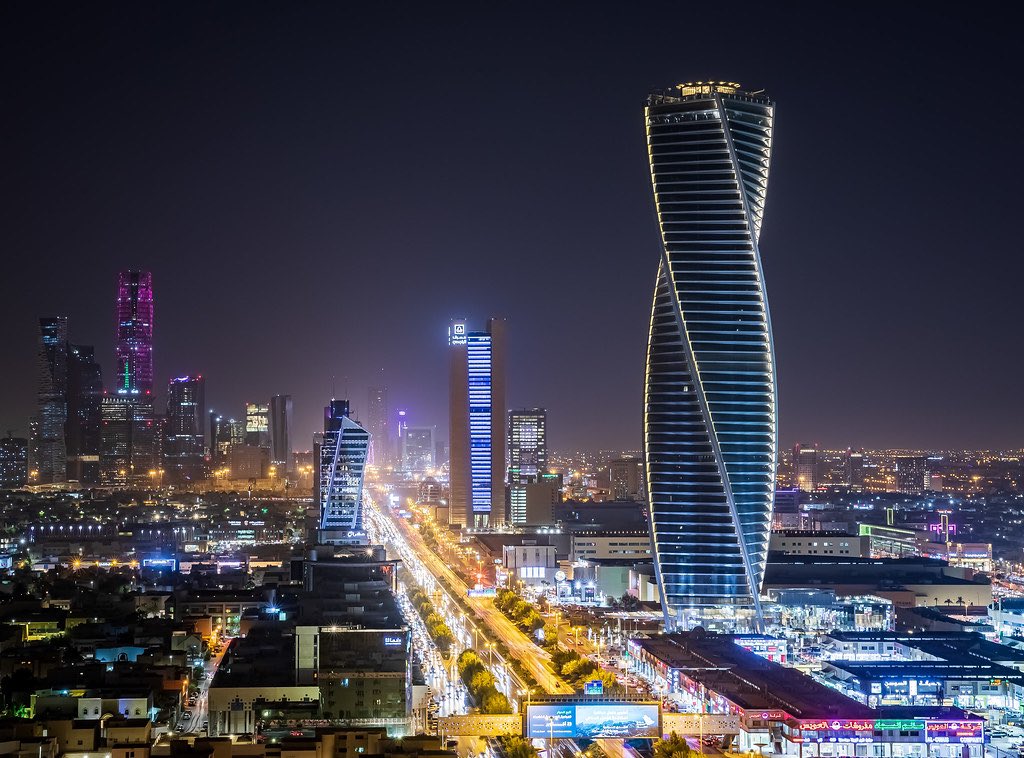

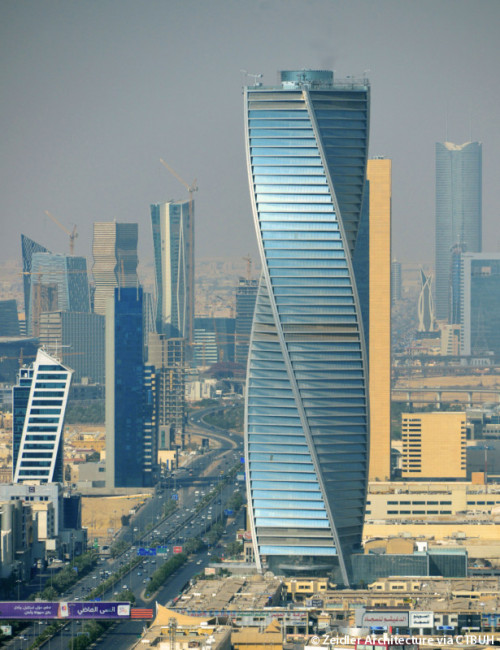

يقع برج مجدول في العاصمة الرياض على امتداد طريق الملك فهد، وهو ثامن أطول برج ملتوي في العالم حيث يبلغ ارتفاعه 244م بواقع 54 دور وبمسطحات بنائية بلغت 75.565متر مربع مخصصة للاستخدام التجاري والمكتبي.
بدأ بناء هذا البرج في العام 2012م، وتم افتتاحه في عام 2019م، وهو من تصميم مكتب كندي يدعى (Zeidler). ويتميز برج مجدول بتصميميه اللولبي الذي تبلغ زاوية التفافه لـ 135 درجة.

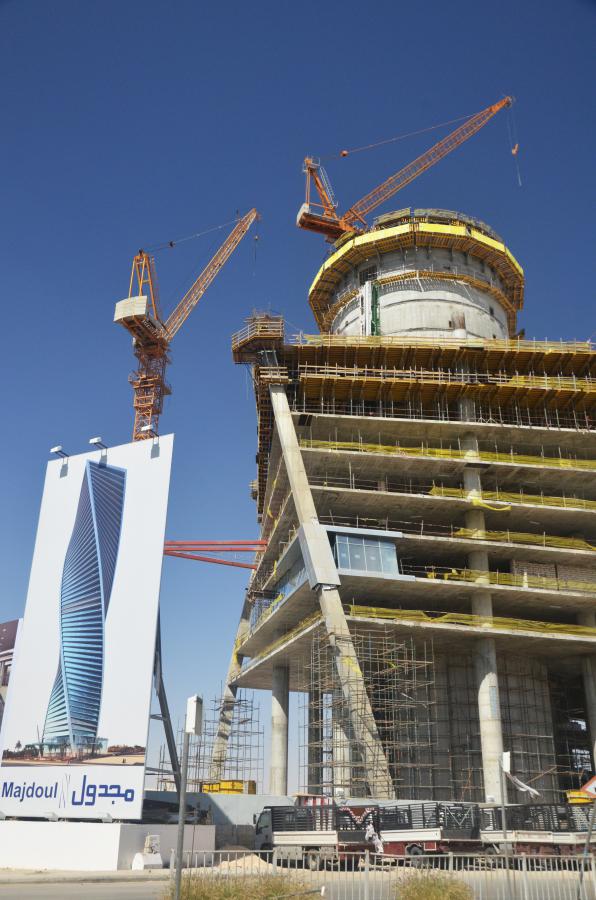

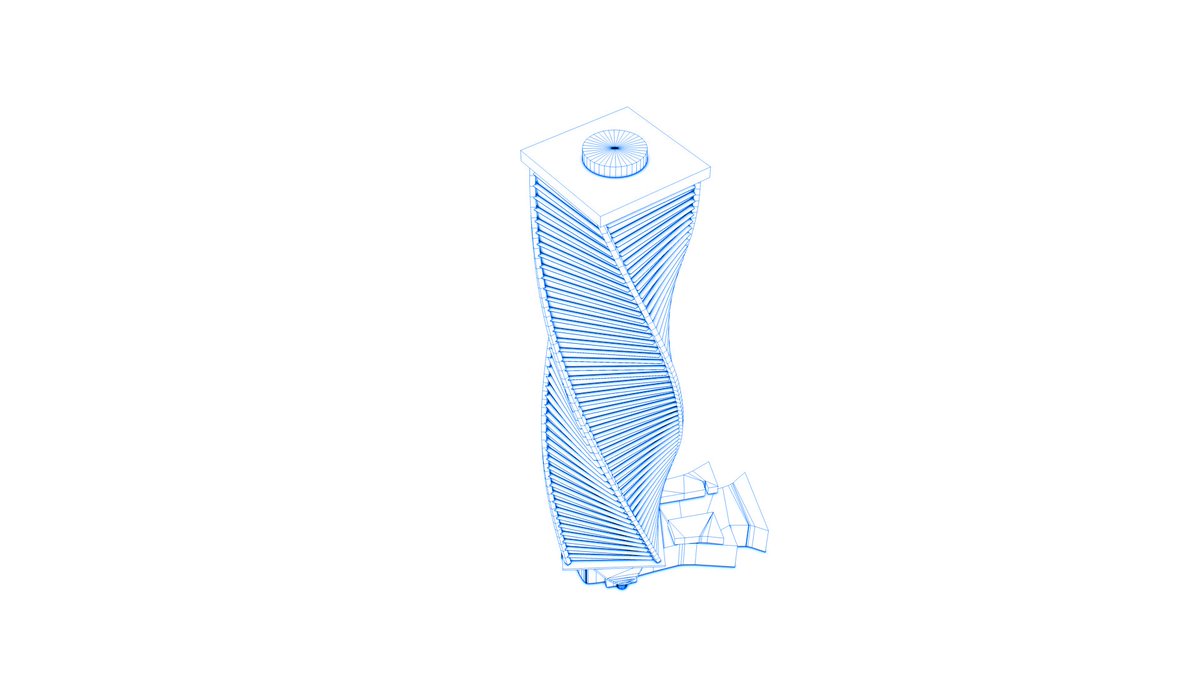

التصميم عبارة عن مسقط أفقي بسيط مربع الشكل، يقع في أطرافه أربعة أعمدة خرسانية، تدور البلاطة المربعة بواقع 2.5 درجة في كل طابق ومدعومة داخليا بعدد من الأعمدة الهيكلية تتوزع على شكل مثمن ثم داخليا في منتصف المربع يقع هيكل خرساني داخلي على شكل دائرة تم تخصيص فراغه لعناصر الخدمة.

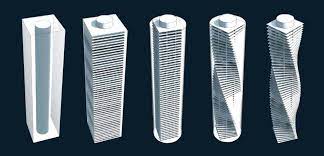

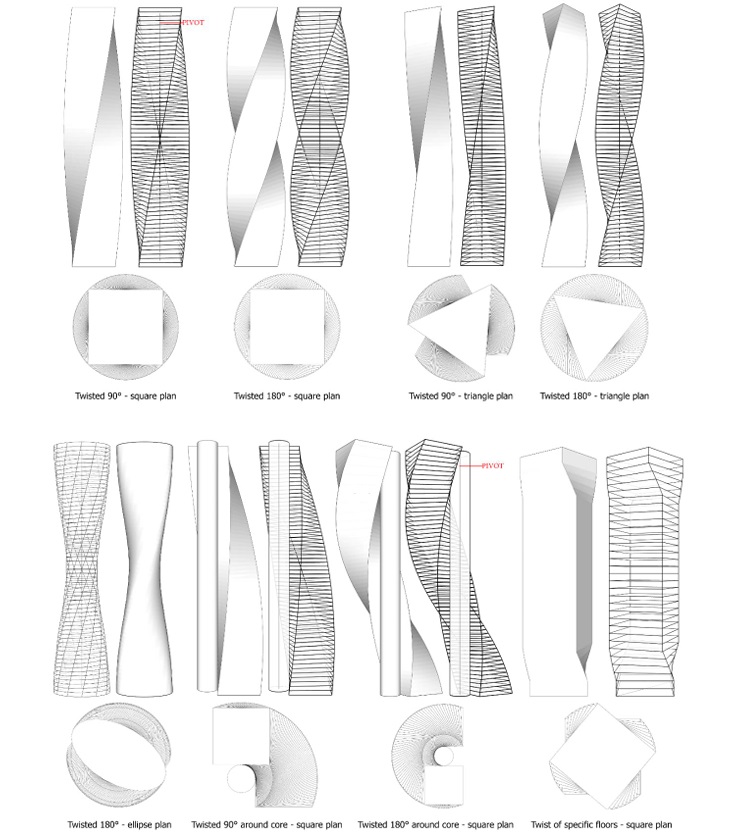

هذا التكرار في الالتواء للمسقط الأفقي والدوران بزاوية معينة كلما ارتفع البرج حول محور رأسي يكون عادة في مركز الدور الأرضي وينطلق للأعلى هو ما يجعل منه برجاً ملتوياً، حيث تعتبر هذه التكوينات النحتية ذات فعالية لمقاولة تأثيرات الرياح.

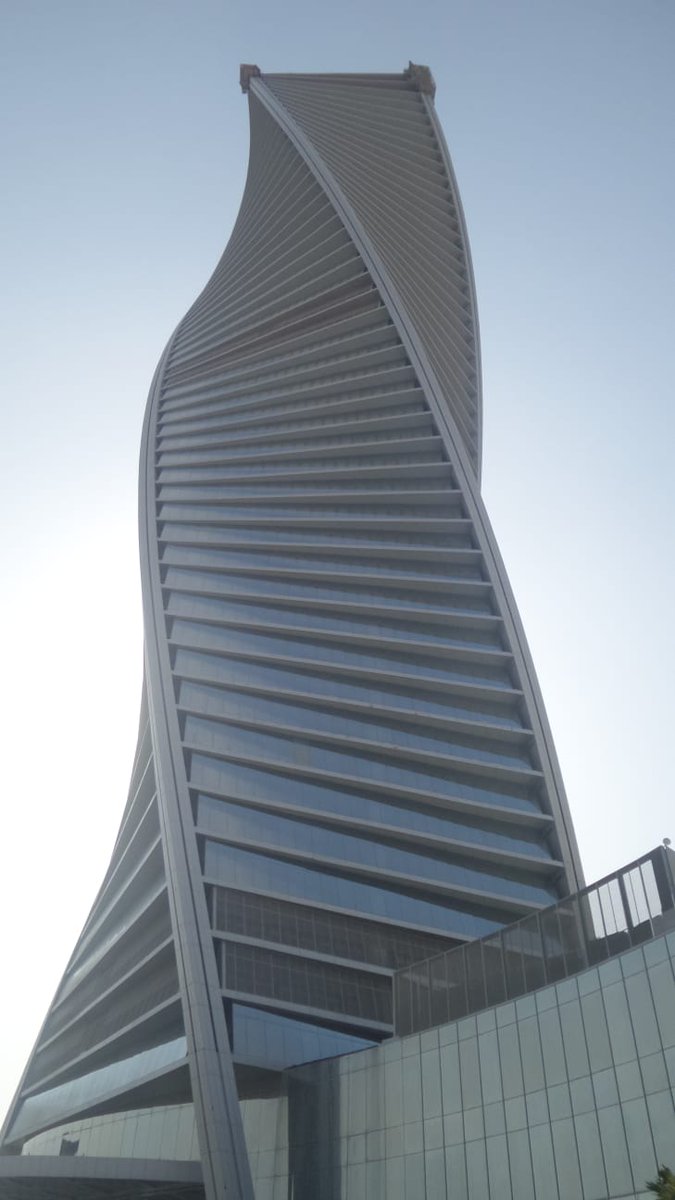

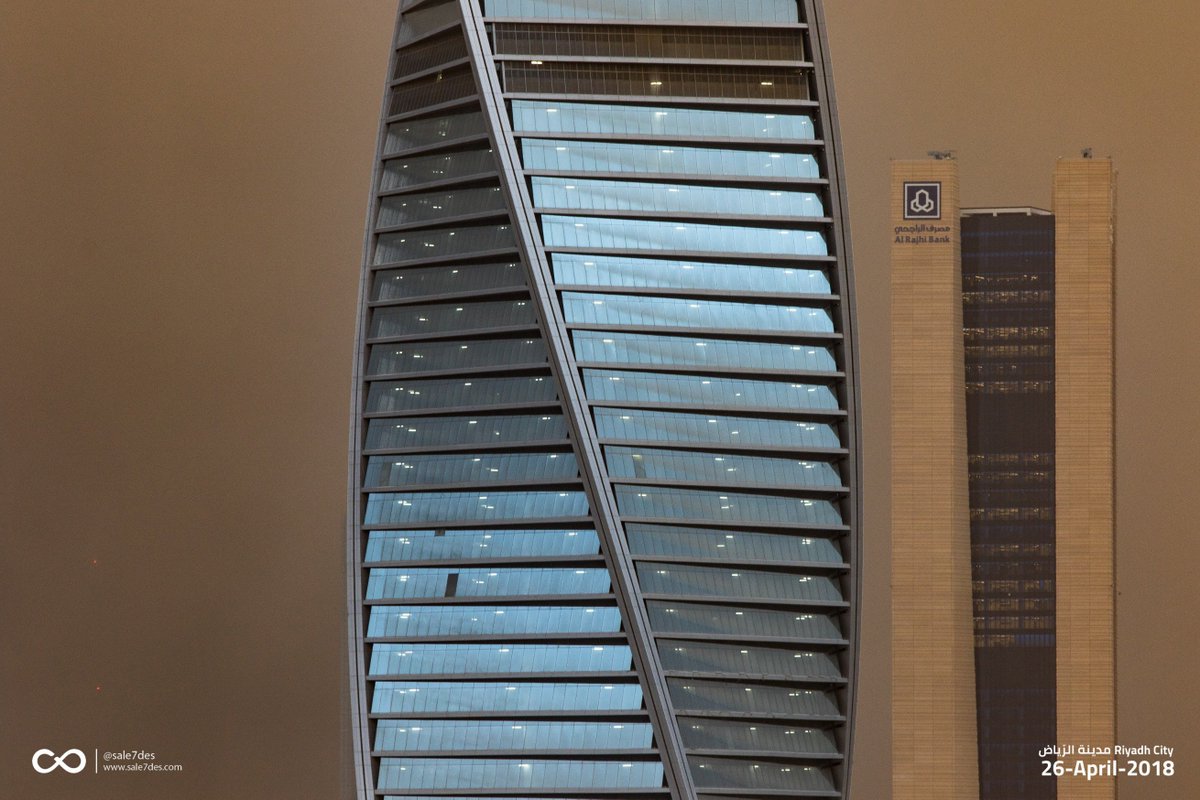

الغلاف الخارجي للمبنى مكون من الزجاج المائل قليلاً للداخل في أعلى كل طابق مما يكمل الشكل الفريد للمبنى. وخلال ساعات النهار، توفر هذه الفجوات للبرج إمكانية التقليل من دخول أشعة الشمس.
@salehathloul
@salehathloul
تتميز الواجهة بالتقسيمات الرأسية والأفقية. تعمل التقسيمات الرأسية على إنشاء نوافذ مستطيلة بارتفاع الدور أما خطوط البلاطات الأفقية فتعمل على تقسيم الأدوار.

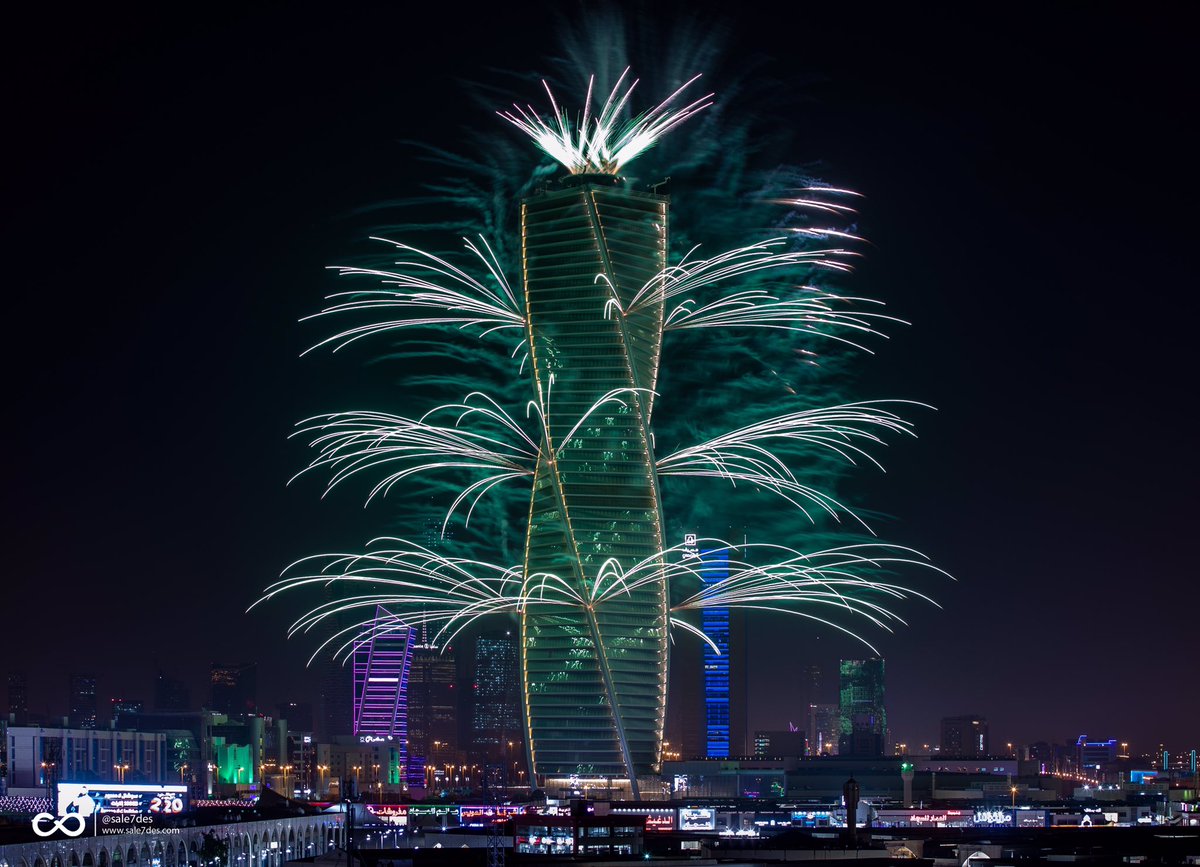

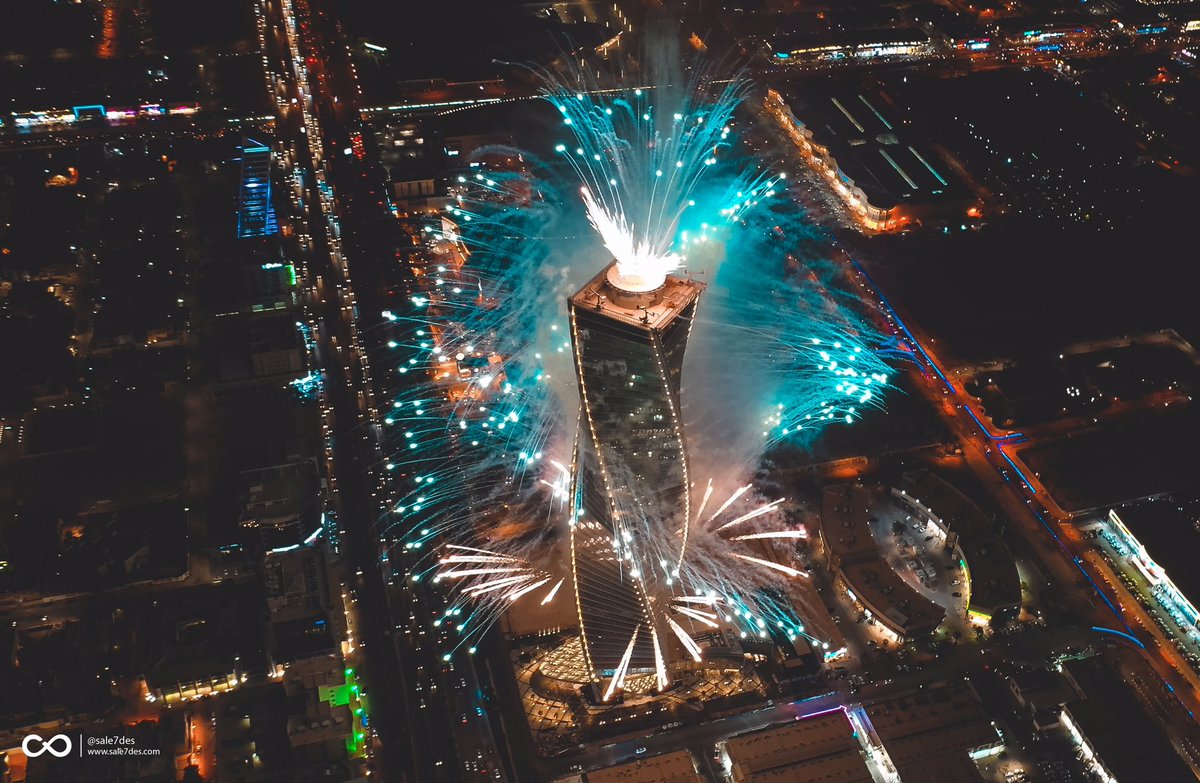

نهاية البرج في قمته لم تكن مثيرة كما هو الحال في البرج الروسي. فنجد أن قمة برج مجدول اكتفت فقط ببروز النواة الدائرية للأعلى وبروزها عن السطح المربع.

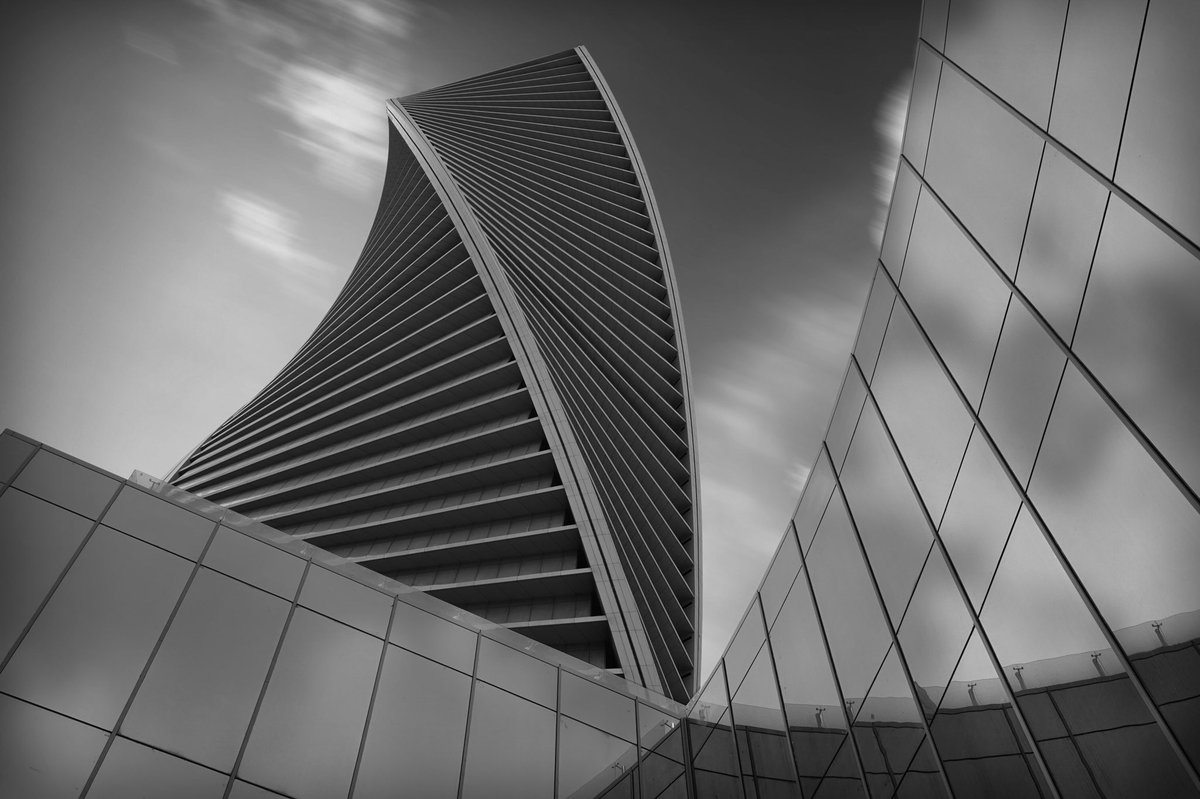

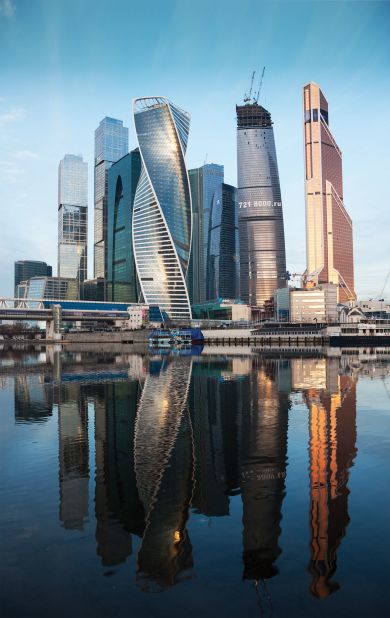

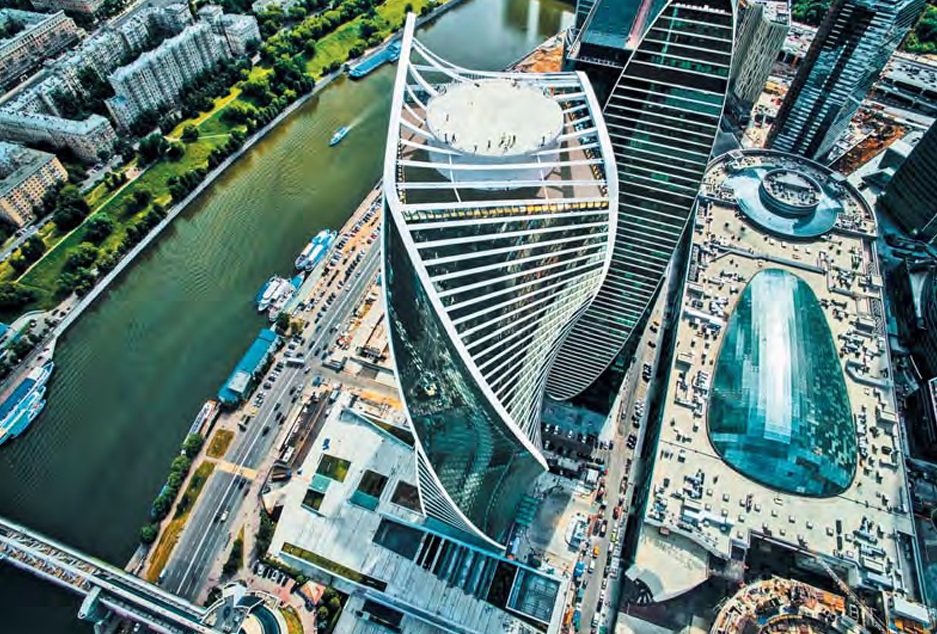

أما برج التطور الروسي فنهايته في الأعلى أكثر ديناميكية وجمال كما هو واضح في الصورة
أما برج التطور الروسي فنهايته في الأعلى أكثر ديناميكية وجمال كما هو واضح في الصورة
معظم ناطحات السحاب عادة تتكون من أدوار متكررة، مما يتيح تصميمًا قياسيًا لعناصرها مثل الأعمدة الرأسية والجدران وغيرها، إلا أنه في الأبراج الملتوية، فإن الأشياء البسيطة مثل أبعاد النوافذ تحتاج إلى تعديل بسبب الاختلاف الحاصل لها في الطوابق المختلفة.
إن الشكل غير التقليدي للبرج الملتوي يعني أنه يجب إعادة التفكير في كل عنصر من عناصر تصميم الأبراج، بدءً من تأثيرات الرياح على المبنى، والقوى والأحمال على الأعمدة الداخلية، واختلافات التصميم في شكل الأرضيات مع ارتفاع المبنى وما إلى ذلك.
هذا النوع من التصميم يمكن أن يجعل المبنى أكثر ديناميكية هوائية وأكثر كفاءة في استخدام الطاقة، بالإضافة إلى جعلها أكثر ملاحظة وتميزاً عن المباني المحيطة بها.
وبالتالي فالالتواء الحاصل في واجهة المبنى يؤدي إلى تقليل حمل الرياح، فعلى سبيل المثال برج شنغهاي الملتوي والضخم تم تخفيف حمل الرياح على الواجهة فيه بسبب هذا النوع من التصميم بواقع 24%، مما أدى في النهاية إلى توفير 58 مليون دولار فقط في المواد الإنشائية.

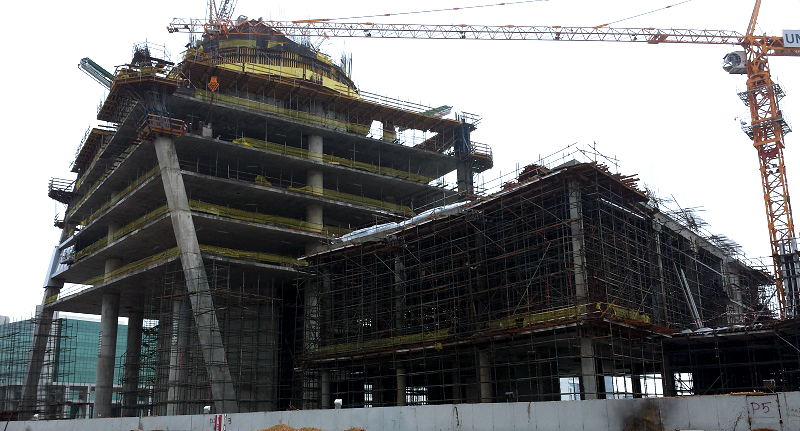

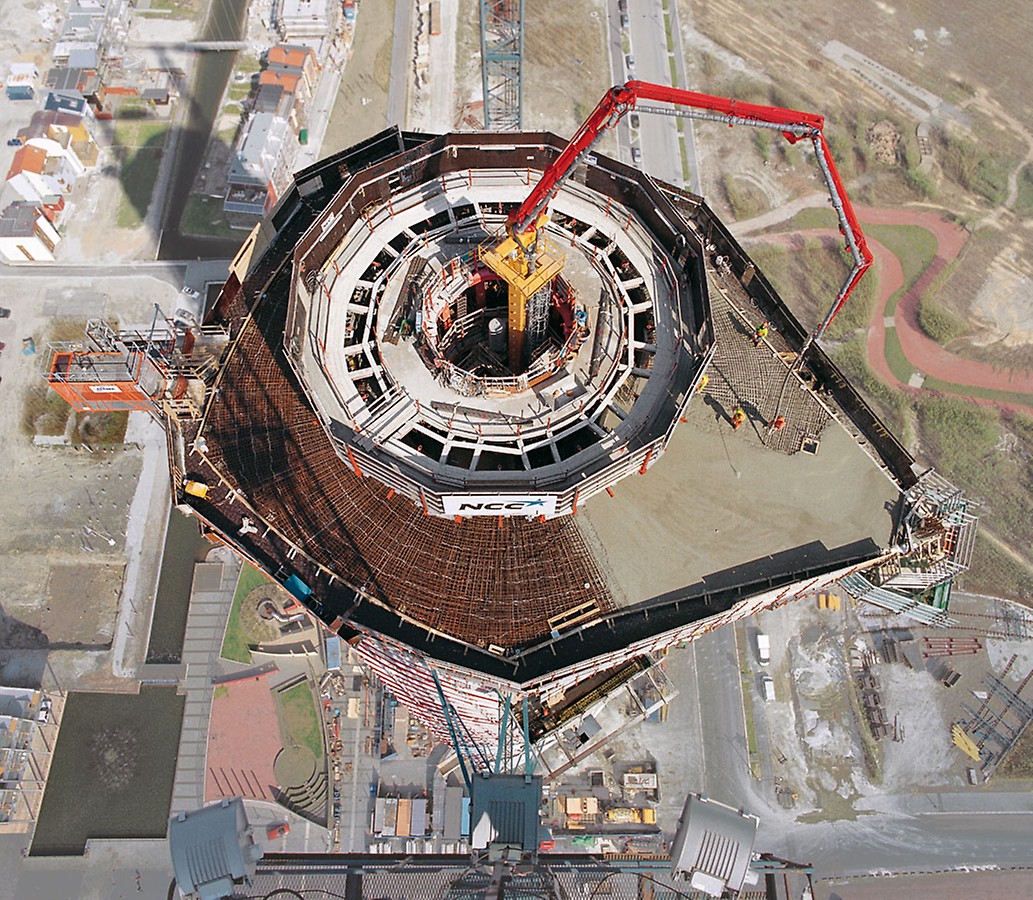

كما أن هذا النوع من الأبراج يشكل تحدياً للمهندسين حين التعامل معها بسبب الدوران الحاصل في الأدوار وطريقة نقل الأحمال عبرها في هيكلها الإنشائي وأيضاً فترة تنفيذ المشروع.

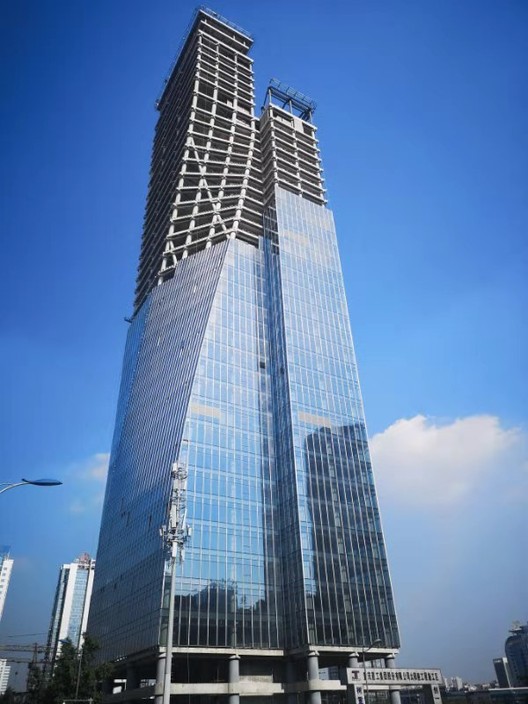

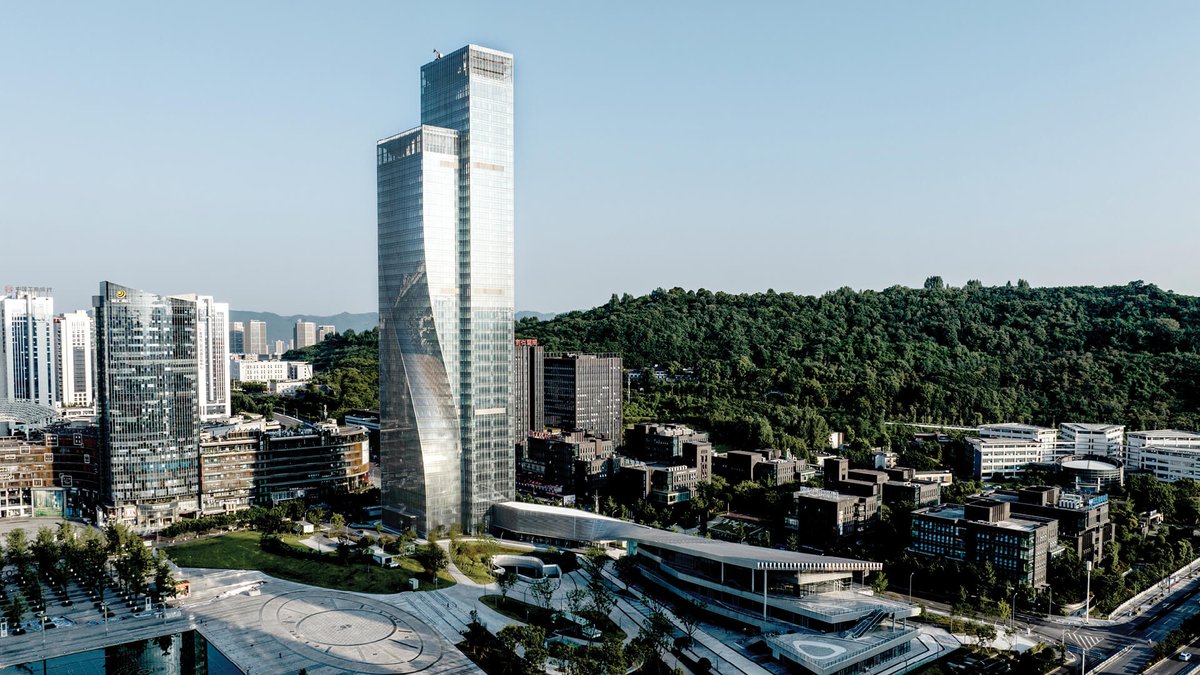

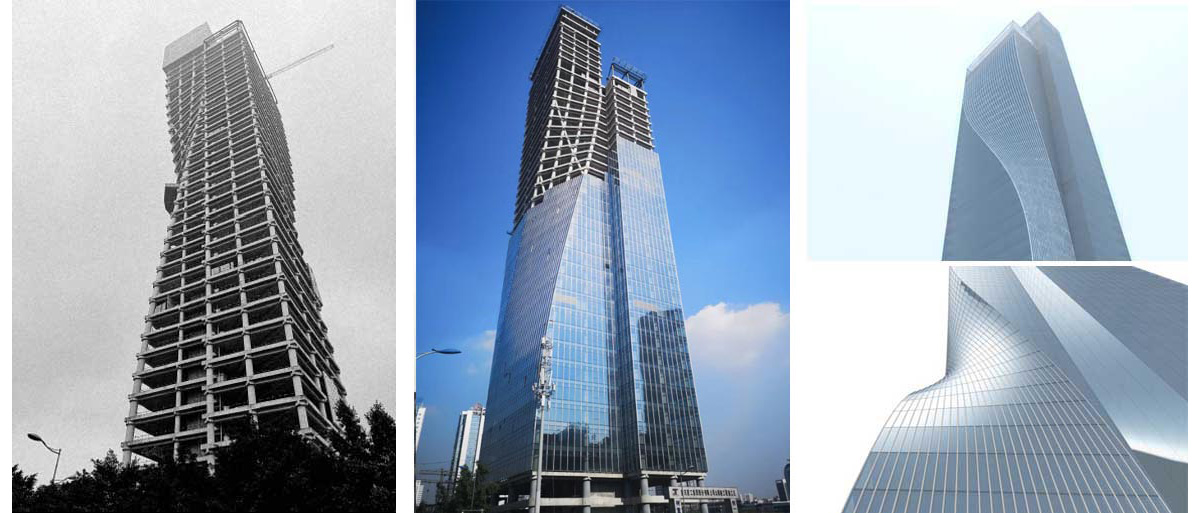

آخر برج ملتوي تم تشييده هو برج dance of light tower ويقع في جنوب غرب الصين وتم افتتاحه في عام 2022م. وأهم ما يميزه هو واجهته حيث إنها ليست مجرد تعبير عن الشكل الخارجي للمبنى، ولكنها أيضًا وسيلة لنحت وتكوين الفراغات الداخلية له.
وختاما فإن وجود هذه المباني جميل على مستوى المدينة كما ذكرنا، ولكنه على مستوى المبنى قد يتطلب إتقاناً في التشييد للوصول إلى واجهات وغلاف خارجي متقن وذو فاعلية قصوى.
