كيفية تحديد بدايات ونهايات موتور 380v 3ph induction
1. هيبقي عندك 6 أطراف خارجين من الموتور
2. عن طريق ال AVO علي وضع قياس مقاومة هتحدد كل ملف لوحده وهتعلمه من كل ناحية برقم
(الملف الاول هتعلمه ب 1 و2
الملف الثاني هتعلمه ب 3و4
الملف الثالث هتعلمه ب 5و6)
كيفية تحديد بدايات ونهايات موتور 380v 3ph induction
1. هيبقي عندك 6 أطراف خارجين من الموتور
2. عن طريق ال AVO علي وضع قياس مقاومة هتحدد كل ملف لوحده وهتعلمه من كل ناحية برقم
(الملف الاول هتعلمه ب 1 و2
الملف الثاني هتعلمه ب 3و4
الملف الثالث هتعلمه ب 5و6)

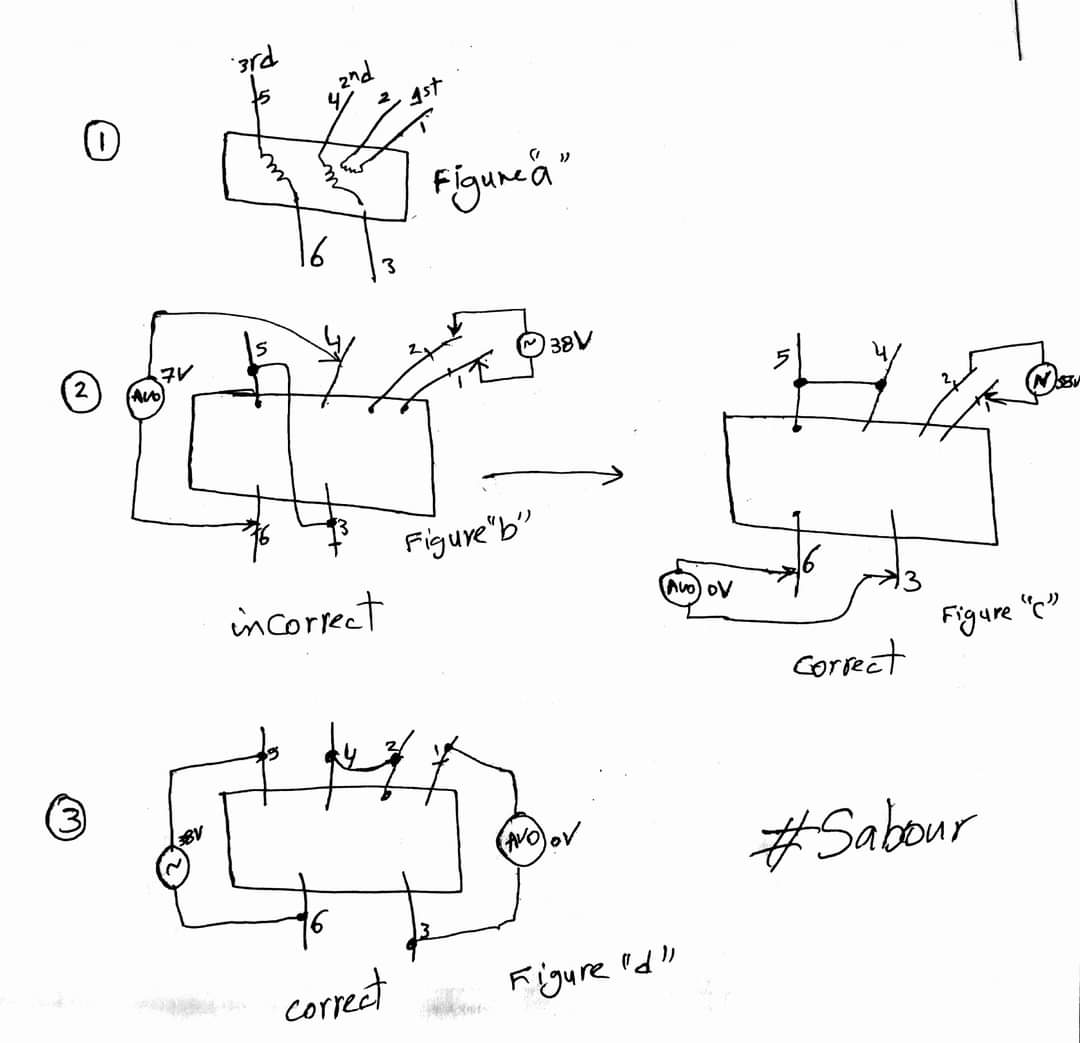

3. هتعمل شورت مابين طرفين الملف الثاني والثالث يعني مثلا هتوصل 3 ب5 زي الشكل "b"
*هتحقن جهد ac مقداره 10% من قيمة جهد الموتور الاصلية يعني 38V علي الملف الاول يعني علي رقم 1و2
*هتقيس جهد ac بال AVO علي الطرفين 4و6
* لو قيمة الجهد المقاسة قريبة من الصفر يبقي كده 5و3 بدايات.
*هتحقن جهد ac مقداره 10% من قيمة جهد الموتور الاصلية يعني 38V علي الملف الاول يعني علي رقم 1و2
*هتقيس جهد ac بال AVO علي الطرفين 4و6
* لو قيمة الجهد المقاسة قريبة من الصفر يبقي كده 5و3 بدايات.

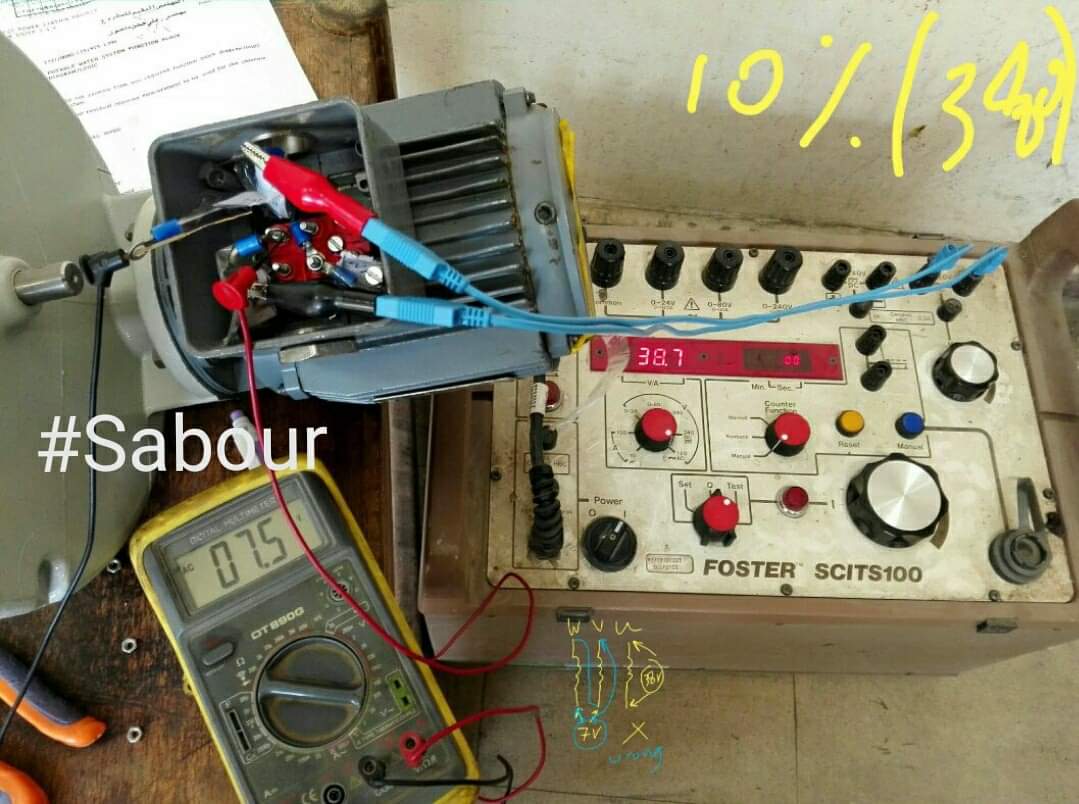

* لو قيمة الجهد المقاسة زي ما طالعة في الصورة المرفقة... 7 فولت

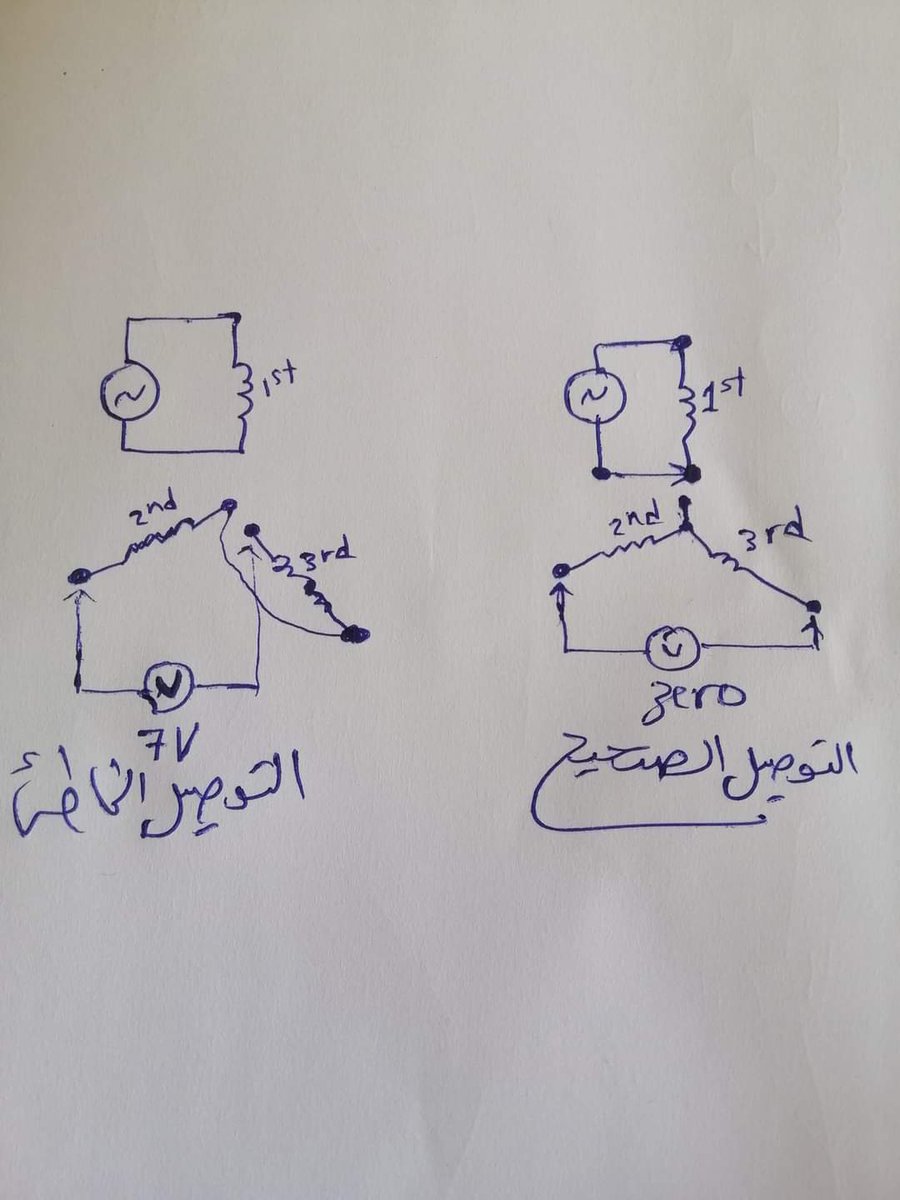

*يبقي كده لازم تبدل وتوصل 5 مع4 كما في الشكل "c"
*تقيس تاني مابين 1و2هيطلع الجهد قريب من الصفر عشان تتأكد انهم البدايات
*يبقي كده 5و 4 اعتبرهم بدايات
*يبقي كده لازم تبدل وتوصل 5 مع4 كما في الشكل "c"
*تقيس تاني مابين 1و2هيطلع الجهد قريب من الصفر عشان تتأكد انهم البدايات
*يبقي كده 5و 4 اعتبرهم بدايات
4. هتكرر الخطوة السابقة بس المرة دي هتعمل شورت مابين طرفين الملف الاول والثاني
يعني مثلا هتوصل مابين 2و4
وهتحقن جهد 38v ac علي الملف الثالث علي النقطتين 5و6
هتقيس جهد بال AVO مابين 1و3
*طبعا لو طلعت القراءة قريبة من صفر يبقي كده 2و4 بدايات..
وبكدة يبقي عندك
2و4و5 بدايات
يعني مثلا هتوصل مابين 2و4
وهتحقن جهد 38v ac علي الملف الثالث علي النقطتين 5و6
هتقيس جهد بال AVO مابين 1و3
*طبعا لو طلعت القراءة قريبة من صفر يبقي كده 2و4 بدايات..
وبكدة يبقي عندك
2و4و5 بدايات
