آخر تغريدة نشرتها وجدت تفاعل كبير عليها والتغريدة وصلت لـ35ألف شخص وهذا بعطيني طاقةوتحفيز لحتى استمر في نشر المحتوى الهندسي لذلك راح نحكي عن أنواع القطاعاتوالإنهيارات التي تتعرض لها وما هو المفضل منها تابع للآخر واعمل ريتوت لحتى تستفيد الصورة من كتاب د.ياسر الليثي والشرح لها في⬇️

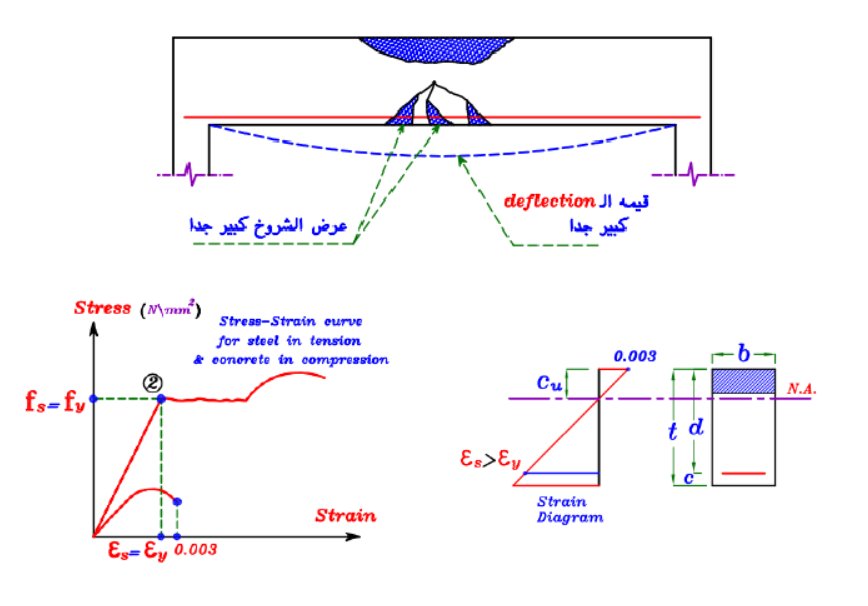

الصورة لقطاع يسمىunder Reinforced section وهو قطاع ينهار فيه الحديد قبل الخرسانة حيث يكون حجم الخرسانة كبير وكمية التسليح قليلة في هذا القطاع تصل الخرسانة في منطقة الضغط إلى أقصى إنفعال لكن بعد وصول الحديد في منطقة الشد إلى أقصى إنفعال هذا النوع مفضل لأنه إنهيار غير مفاجىءductile
القطاع الثاني هو القطاع المتوازنBalanced Section
وهو قطاع ينهار فيه الحديد في نفس وقت إنهيار الخرسانة ويكون الفشلBrittleفي هذا القطاع تصل الخرسانة في منطقة الضغط إلى أقصى إنفعال في نفس لحظة وصول الحديد في منطقة الشد إلى أقصى إنفعال هذا النوع غير مفضل لأنه مفاجىء ولا يعطي تحذيرات
وهو قطاع ينهار فيه الحديد في نفس وقت إنهيار الخرسانة ويكون الفشلBrittleفي هذا القطاع تصل الخرسانة في منطقة الضغط إلى أقصى إنفعال في نفس لحظة وصول الحديد في منطقة الشد إلى أقصى إنفعال هذا النوع غير مفضل لأنه مفاجىء ولا يعطي تحذيرات

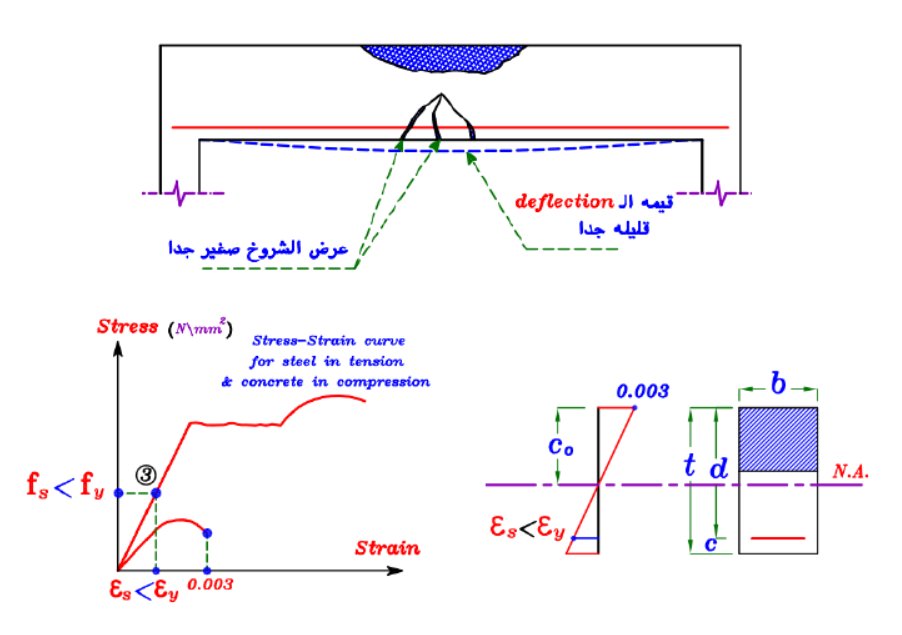

القطاع الثالث over Reinforced section
قطاع تنهار فيه الخرسانة قبل الحديد حيث تكون حجم الخرسانة قليلة وكمية التسليح كبيرة في هذا القطاع تصل الخرسانة في منطقة الضغط إلى أقصى إنفعال قبل وصول الحديد في منطقة الشد لأقصى إنفعال
هذا النوع غير مفضل لأنه إنهيار مفاجىء ولايعطي تحذيرات
قطاع تنهار فيه الخرسانة قبل الحديد حيث تكون حجم الخرسانة قليلة وكمية التسليح كبيرة في هذا القطاع تصل الخرسانة في منطقة الضغط إلى أقصى إنفعال قبل وصول الحديد في منطقة الشد لأقصى إنفعال
هذا النوع غير مفضل لأنه إنهيار مفاجىء ولايعطي تحذيرات
