في سلسلة التغريدات (ثريد) هذه سنتعرف على مخطط سميث (Smith Chart) ما هو ؟ و بداياته ؟ وأنواعه ؟ وأهم استخداماته ؟

ما هو مخطط سميث (Smith Chart)؟
يُعتبر مخطط سميث أداة قياس رسومية تم تصميمها بشكل أساسي للمهندسين الكهربائيين لحل المشكلات المتعلقة بخطوط نقل التردد اللاسلكي.

تاريخه:
مخطط سميث هو اختراع باحثين اثنين، فيليب سميث وتوساكو، ولهما اعتمادات فردية في اكتشاف هذا المخطط.

تم تطوير هذا المخطط في فترة الثلاثينيات في مختبر أبحاث شركة "Bell Telephone".
وتم استخدام هذا المخطط لحل العديد من المشاكل حتى ظهور أجهزة الكمبيوتر.

أنواعه:
يتم رسم مخططات سميث في بُعدين على مستوى معامل الانعكاس المعقد، ويتم توحيد المخطط بشكل عام في المقاومة أو السماح أو حتى كليهما من خلال ألوان متعددة للتمييز بين تلك المعلمات.
وبناءً على هذا القياس، يتم تصنيفها بشكل أساسي إلى ثلاثة أنواع:

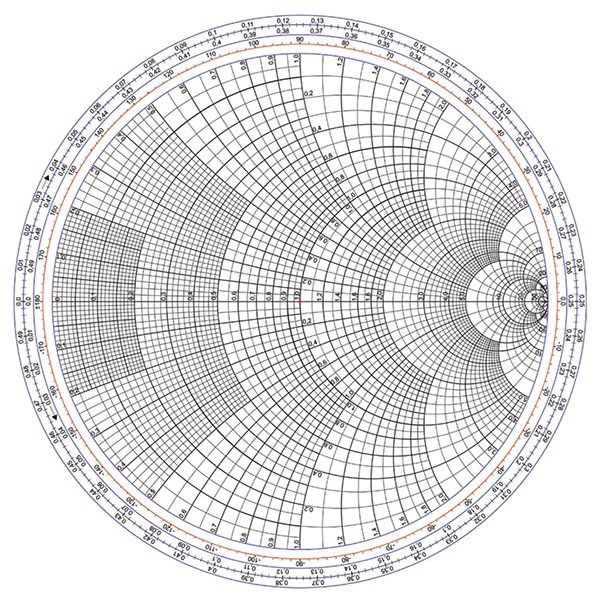

1- مخطط المقاومة/المعاوقة (Impedance Smith Chart).
2- مخطط السماح/القبول (Admittance Smith Chart).

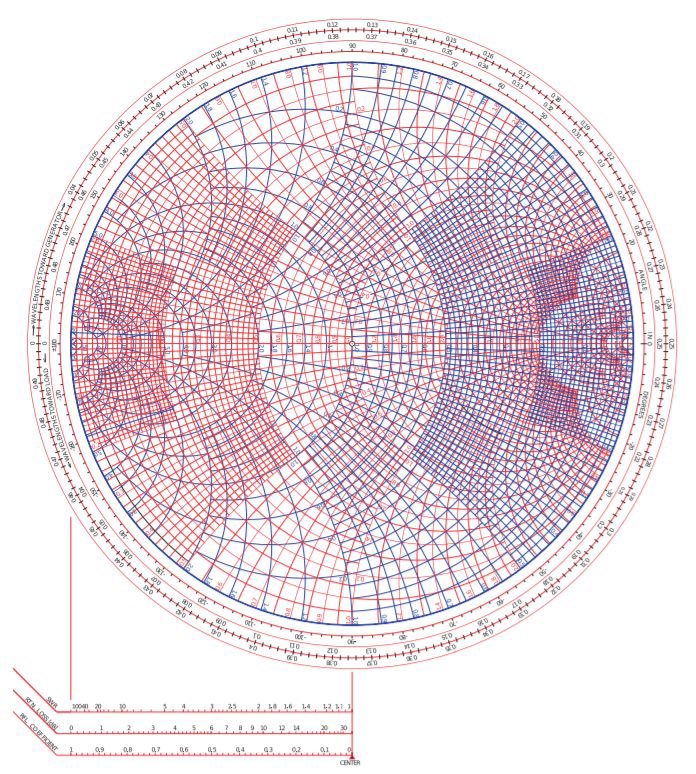

3- مخطط الممانعة (Immittance Smith Chart).

تطبيقاته:
يحتوي مخطط سميث على تطبيقات مختلفة في أي مجال من مجالات هندسة الترددات اللاسلكية، ومنها:

- يستخدم في خطوط النقل لحساب المقاومة المقدمة عند أي حمل.
- يستخدم لأغراض مطابقة المقاومة.
- يستخدم لمعرفة قيمة معامل الانعكاس (VSWR).
- يستخدم في تحليل خطوط النقل.

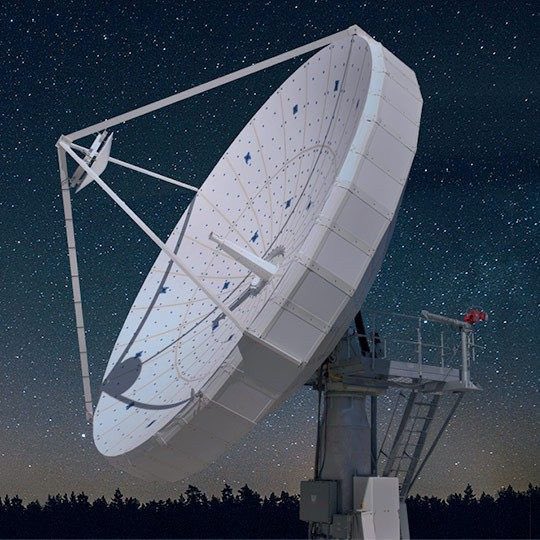

- يستخدم في تصميم الهوائيات.
- يستخدم في تحليل معامل الانعكاس.
