تزريع حديد التسليح داخل الخرسانة
ما هو التزريع وكيف يتم⁉️🤔وما هي أنواع انهيار التزريع⁉️🤔 وهل أي حديد تسليح صالح للتزريع⁉️🤔 وهل أي خرسانة يمكن التزريع بها⁉️🤔
كل ذلك وأكثر سنتعرف عليه في هذا الثريد
إعجاب وريتويت حتى تعم الفائدة ومتابعة حتى يصلكم كل جديد ❤️🙏
ما هو التزريع وكيف يتم⁉️🤔وما هي أنواع انهيار التزريع⁉️🤔 وهل أي حديد تسليح صالح للتزريع⁉️🤔 وهل أي خرسانة يمكن التزريع بها⁉️🤔
كل ذلك وأكثر سنتعرف عليه في هذا الثريد
إعجاب وريتويت حتى تعم الفائدة ومتابعة حتى يصلكم كل جديد ❤️🙏
وفق الكود والمواصفات والمآلات المترتبة على ذلك ..(الموضوع ليس حفر حفرة وتحقن المادة اللاصقة وخلص المووضوع خطير جدا على امان واستقرارية المبنى إذا تم بدون تصميم ودراسة او بدون مواصفات) .
#ماهو_التزريع_وكيف_يتم ؟
#التزريع نوع من انواع تحقيق التثبيت في الخرسانة المتصلبة (anchorage of concrete) يسمى بـ ( post installed anchorage) .
عن طريق مواد لاصقة تسمى بـ "Adhesive Material"
#التزريع نوع من انواع تحقيق التثبيت في الخرسانة المتصلبة (anchorage of concrete) يسمى بـ ( post installed anchorage) .
عن طريق مواد لاصقة تسمى بـ "Adhesive Material"

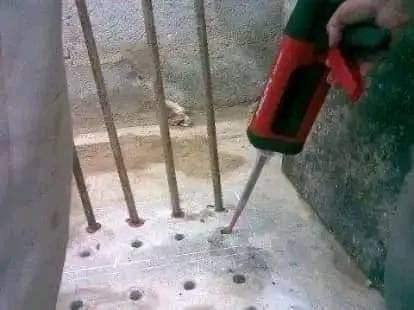

كالمواد الايبوكسية ولها اسامي تجارية مثل فسروك او فيشر #اشهرها مادة الهيلتي .. ويتم تحديد عمق الحفرة لضمان نقل الاجهادات من الحديد للخرسانة بدون حصول انهيار للانكرج .

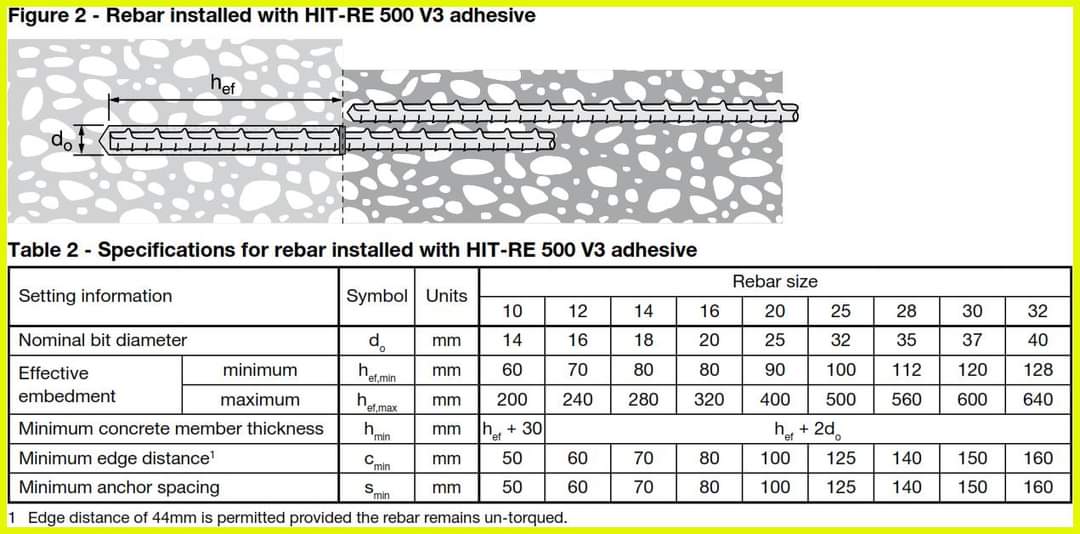

لكل مادة مواصفات فنية data sheet لذا على المهندس الاطلاع على تلك المواصفات لتحديد الكثير من المعلومات فمثلا الصورة المرفقة لمادة من شركة HILTI توضح المواصفات الفنية الخاصة بمادة HIT-RE 500 V3
و هنلاحظ ان اقل عمق للسيخ قطر 16 مم على سبيل المثال 8 سم و اكبر عمق 32 سم و التغير فى العمق يتوقف على عدة عوامل منها مقاومة الخرسانة بعد 28 يوم و القوة المعرض ليها السيخ و هل القطاع مشرخ ام لا
-#ما_هي_انواع_إنهيار_التزريع ؟

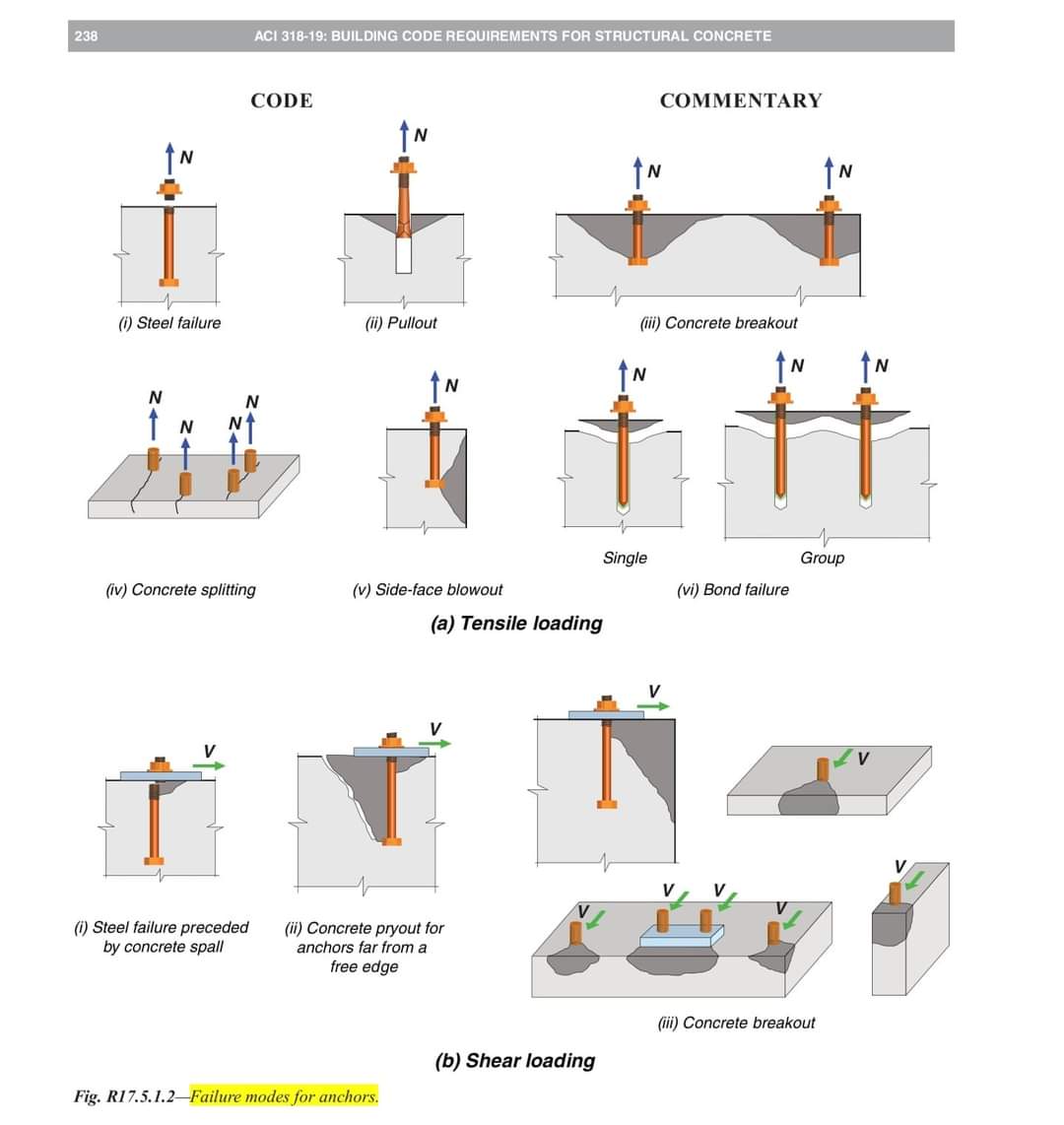

الصورة الاولى توضح أنماط إنهيار فشل الانكرج(التزريع) حسب الكود الامريكي وحسب نوع القوى المسلطة على الانكرج (شد-قص) وحسب المسافات بين التزريع ..
الصورة الاولى توضح أنماط إنهيار فشل الانكرج(التزريع) حسب الكود الامريكي وحسب نوع القوى المسلطة على الانكرج (شد-قص) وحسب المسافات بين التزريع ..
يمكن ذكرها #بصورة_سطحية_مبسطة في ..
Splitting failure (فشل انزلاق)
يحصل نتيجة انزلاق الحديد المزروع خارج العنصر الخرساني نتيجة لقلة عمق التزريع او لعدم ضعف الترابط لمادة التزريع .
Splitting failure (فشل انزلاق)
يحصل نتيجة انزلاق الحديد المزروع خارج العنصر الخرساني نتيجة لقلة عمق التزريع او لعدم ضعف الترابط لمادة التزريع .
Steel failure ( فشل الحديد)
وهو انقطاع الحديد نتيجة زيادة الاجهادات على الحديد سواء كانت اجهادات شد او اجهادات قص ويتم معالجاته بزيادة قطر السيخ
المزروع .
وهو انقطاع الحديد نتيجة زيادة الاجهادات على الحديد سواء كانت اجهادات شد او اجهادات قص ويتم معالجاته بزيادة قطر السيخ
المزروع .
النوعين في الأعلى يحدثان للحديد
والمادة اللاصقة هناك نوع ثالث يحصل في الخرسانة يسمى بـ
breakout cone failure (فشل المخروطي)
ويزيد كلما كان التزريع قريب من طرف نهاية الخرسانة ..
والمادة اللاصقة هناك نوع ثالث يحصل في الخرسانة يسمى بـ
breakout cone failure (فشل المخروطي)
ويزيد كلما كان التزريع قريب من طرف نهاية الخرسانة ..
جميع هذه التحققات لازمه لاي تزريع سواء كان تزريع مسامير كمرات استيل مع عنصر خرساني لاعمال التقوية او الاصلاح او تزريع اسياخ داخل عنصر خرساني .
-#هل_أي_حديد_تسليح_صالح_للتزيع ؟
الاجابة لا ، فهناك اشتراطات لاجهاد الخضوع واجهاد القطع والممطولية والاستطالة.. للحديد المراد تزريعه لذلك يجب اختبار الحديد قبل تزريعه ،
الاجابة لا ، فهناك اشتراطات لاجهاد الخضوع واجهاد القطع والممطولية والاستطالة.. للحديد المراد تزريعه لذلك يجب اختبار الحديد قبل تزريعه ،
فعلي سبيل المثال
يمنع تزريع الحديد ذو اجهاد خضوع(fy) اعلى من 550N/mm2 ( ACI318-19/ Table 20.2.2.4(a)) .
كذلك يعتبر تزريع الحديد ذو استطالة أقل من 14% لها تأثير على معاملات الامان ومساحة الحديد الفعالة ويصنف الحديد كـ #brittle .
يمنع تزريع الحديد ذو اجهاد خضوع(fy) اعلى من 550N/mm2 ( ACI318-19/ Table 20.2.2.4(a)) .
كذلك يعتبر تزريع الحديد ذو استطالة أقل من 14% لها تأثير على معاملات الامان ومساحة الحديد الفعالة ويصنف الحديد كـ #brittle .
-#هل_أي_خرسانة_يمكن_التزريع_فيها ؟
الإجابة لا، حسب الكود يمنع التزريع في الخرسانة ذات عمر أقل من 21يوما ، ويمنع التزريع في الخرسانة ذات #مقاومة_ضغط (('Fc)) أكبر من 55N/mm2 (بمعنى يمنع التزريع في الخرسانة عالية المقاومة حسب تصنيف الامريكي) ما يعادل مقاومة مكعب #تقريبا C45 ..
الإجابة لا، حسب الكود يمنع التزريع في الخرسانة ذات عمر أقل من 21يوما ، ويمنع التزريع في الخرسانة ذات #مقاومة_ضغط (('Fc)) أكبر من 55N/mm2 (بمعنى يمنع التزريع في الخرسانة عالية المقاومة حسب تصنيف الامريكي) ما يعادل مقاومة مكعب #تقريبا C45 ..
نتيجة لعدم وجود دراسات وابحاث .. وحسب الكود في حالة الرغبة في خرسانة ذات مقاومة ضغط('Fc) أكبر من 55N/mm2 يجب عمل اختبارات على الخرسانة لضمان الترابط والسلامة ، والعديد من الاشتراطات الاخرى يطول ذكرها وشرحها .
-#كيف_يتم_تصميم_التزريع ؟
يتم تصميم التزريع (الانكرج) حسب الامريكي بطريقيتن حسب chapter 17 او حسب chapter 25 من الكود ACI318-19 ولكل طريقة مواصفات مادة تزريع خاصة بها ومبدا انتقال احمال مختلف .
يتم تصميم التزريع (الانكرج) حسب الامريكي بطريقيتن حسب chapter 17 او حسب chapter 25 من الكود ACI318-19 ولكل طريقة مواصفات مادة تزريع خاصة بها ومبدا انتقال احمال مختلف .
اشهرها التصميم وفق Ch17 وتصمم الاسياخ لمقاومة قوى الـ tension او shear او #كلاهما مع بعض حسب نوع العنصر ونوع القوى ومكان التزريع .
-#هل_يؤثر_التزريع_على_متطلبات_الزلازل ؟
الإجابة نعم ,فله متطلبات خاصة لتصميم الانكرج على الزلازل ..وخصوصا SDC C,D,E,F . يمكنك الرجوع للـ ACI318-19 17.10 لمزيد من المعلومات عن المتطلبات الزلزالية للتزريع .
الإجابة نعم ,فله متطلبات خاصة لتصميم الانكرج على الزلازل ..وخصوصا SDC C,D,E,F . يمكنك الرجوع للـ ACI318-19 17.10 لمزيد من المعلومات عن المتطلبات الزلزالية للتزريع .
-#هل_جميع_المواد_في_السوق_صالحة_للتزريع ؟
الاجابة لا . يجب ان تكون مادة التزريع تحقق المواصفة لمادة التزريع حسب AC 308 Table 3.2 .في حالة كان التصميم وفق معادلات Ch17 .اما عند التصميم وفق Ch25 يجب ان تحقق مادة التزريع اشتراطات AC308 Table 3.8 .
الاجابة لا . يجب ان تكون مادة التزريع تحقق المواصفة لمادة التزريع حسب AC 308 Table 3.2 .في حالة كان التصميم وفق معادلات Ch17 .اما عند التصميم وفق Ch25 يجب ان تحقق مادة التزريع اشتراطات AC308 Table 3.8 .
#هل_يمكن_تزريع_الكابولي ؟
الاجابة نعم ، #مع_التنبيه أن الانكرج يصمم على قوى الشد وقوى القص مجتمعين نظرا لان ال(cantilever) تكون اكبر قوى شد وقوى قص عند نفس النقطة وهي عند وجه التثبيت (مكان التزريع) مع تصميم انتقال الاحمال دون حصول الانيهارت المذكوره اعلاه .
الاجابة نعم ، #مع_التنبيه أن الانكرج يصمم على قوى الشد وقوى القص مجتمعين نظرا لان ال(cantilever) تكون اكبر قوى شد وقوى قص عند نفس النقطة وهي عند وجه التثبيت (مكان التزريع) مع تصميم انتقال الاحمال دون حصول الانيهارت المذكوره اعلاه .
مع تحقيق شروط الكود من تحقيق عمق الحفرة اللازم و مسافات بين السيخ المزروع الى أن تكون مادة التزريع محققة المواصفات .. واختبارات التزريع الى ان تكون خواص الحديد المكانيكية تحقق متطلبات الكود .
✅ كذلك تصميم التزريع يتم بالبرامج الهندسية كبرنامج شركة هيلتي المشهور للتزريع .
✅ كذلك تصميم التزريع يتم بالبرامج الهندسية كبرنامج شركة هيلتي المشهور للتزريع .
#أخيرا :
✅يجب التنبيه أن عمق الحفرة ومسافة التزريع من الحافة للخرسانة يؤثران على نمط الانهيار للتزريع فزيادة عمق الحفرة اكثر من اللازم لا يعني زيادة الامان بل تعني تغير نمط الانهيار للتزريع .
✅يجب التنبيه أن عمق الحفرة ومسافة التزريع من الحافة للخرسانة يؤثران على نمط الانهيار للتزريع فزيادة عمق الحفرة اكثر من اللازم لا يعني زيادة الامان بل تعني تغير نمط الانهيار للتزريع .
لذلك حسب ACI 355.2 يجب الا يقل عمق التزريع عن 4D ولا يزيد عن 20D حيث D هي قطر السيخة . كذلك يجب الا تقل المسافة بين الاسياخ المزروعة وبين حافة التزريع عن 6D"اذا لم توجد بيانات عن مواصفات مادة التزريع" .
"مرفق فيديو بسيط يوضح الفكرة عن ٱليه التزريع" .
"مرفق فيديو بسيط يوضح الفكرة عن ٱليه التزريع" .
