#ثريد الاخطاء الشائعه بتصميم وتنفيذ الدرج
رجاء #رتويت_للتغريدة حتي يستفيد الجميع
15 تغريدة بكل تغريدة الاخطاء مع صور توضيحية
🛑اتقبل ارائكم

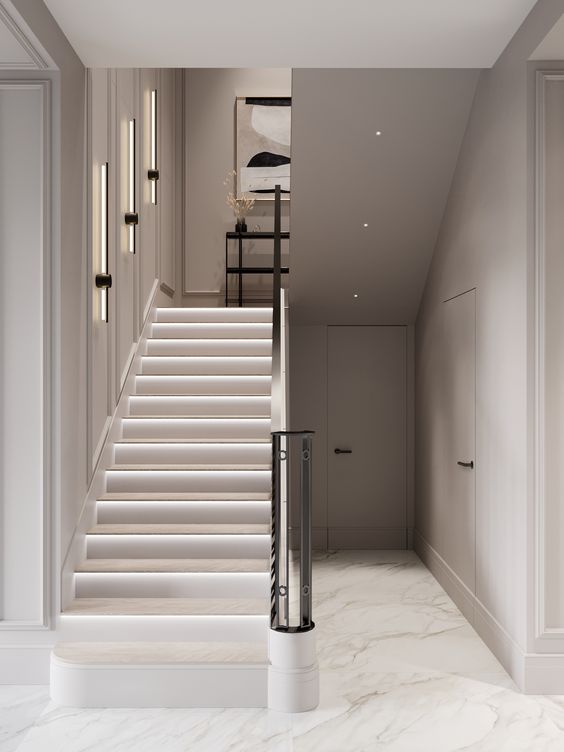

1- المدخل والابواب تحت الدرج
❌يكون ارتفاع المدخل او الابواب اقل من 2.2
🟩 والصحيح يكون الارتفاع الصافي اكثر من 2.2 #الكود 2.1
#ثريد الاخطاء الشائعه بتصميم وتنفيذ الدرج
رجاء #رتويت_للتغريدة حتي يستفيد الجميع
15 تغريدة بكل تغريدة الاخطاء مع صور توضيحية
🛑اتقبل ارائكم
1- المدخل والابواب تحت الدرج
❌يكون ارتفاع المدخل او الابواب اقل من 2.2
🟩 والصحيح يكون الارتفاع الصافي اكثر من 2.2 #الكود 2.1
2- طول قلبة الدرج
❌ زيادة عدد الدرجات (الدوسات ) في القلبه الواحدة عن 14 درجة
✅ عمل استراحات للقلبات والبعد عن الدرج سحبه واحده
#يتبع
❌ زيادة عدد الدرجات (الدوسات ) في القلبه الواحدة عن 14 درجة
✅ عمل استراحات للقلبات والبعد عن الدرج سحبه واحده
#يتبع

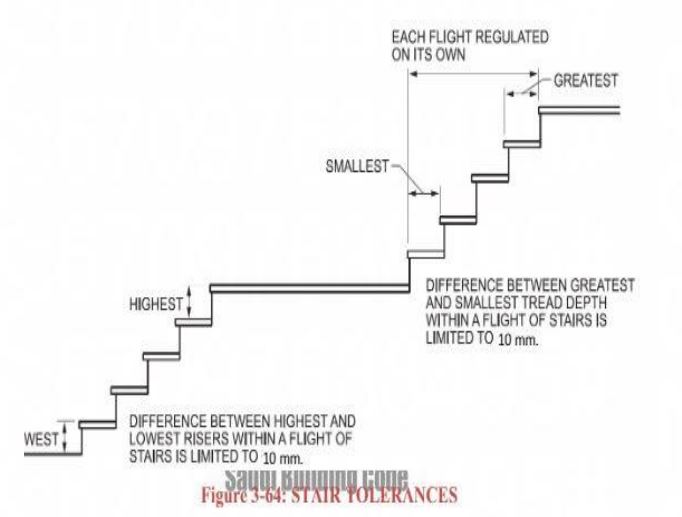

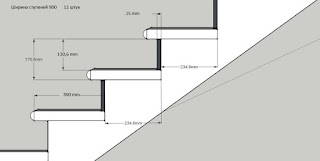

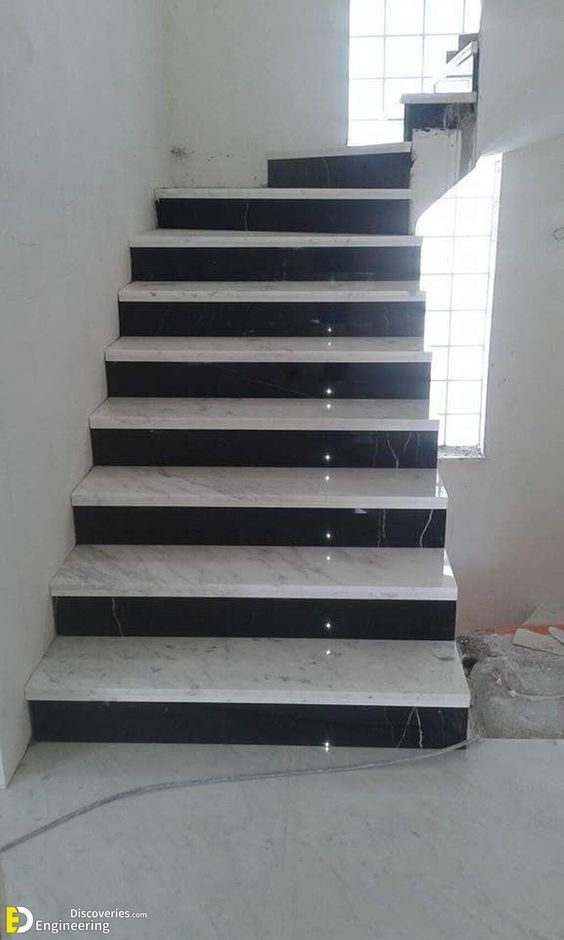

3- تفاوت عرض الدرجة وارتفاعها
❌ تفاوت في السحبه الواحدة بين عرض الدوسات او ارتفاعها
✅ يكون عرض الدرج متساوي وكذلك ارتفاعه
ويسمح الكود بتفاوت بمقدار 1 سم بكل القلبه
❌ عمل الدوسه بعرض اقل من 25 سم وارتفاع اكثر من 18 سم
✅ الصحيح لا تقل عن 27 سم عرض ولا تزيد عن 16 سم ارتفاع
❌ تفاوت في السحبه الواحدة بين عرض الدوسات او ارتفاعها
✅ يكون عرض الدرج متساوي وكذلك ارتفاعه
ويسمح الكود بتفاوت بمقدار 1 سم بكل القلبه
❌ عمل الدوسه بعرض اقل من 25 سم وارتفاع اكثر من 18 سم
✅ الصحيح لا تقل عن 27 سم عرض ولا تزيد عن 16 سم ارتفاع
4- استراحة الدرج (البسطه )
❌ تقسيم الاستراحة الي درجات

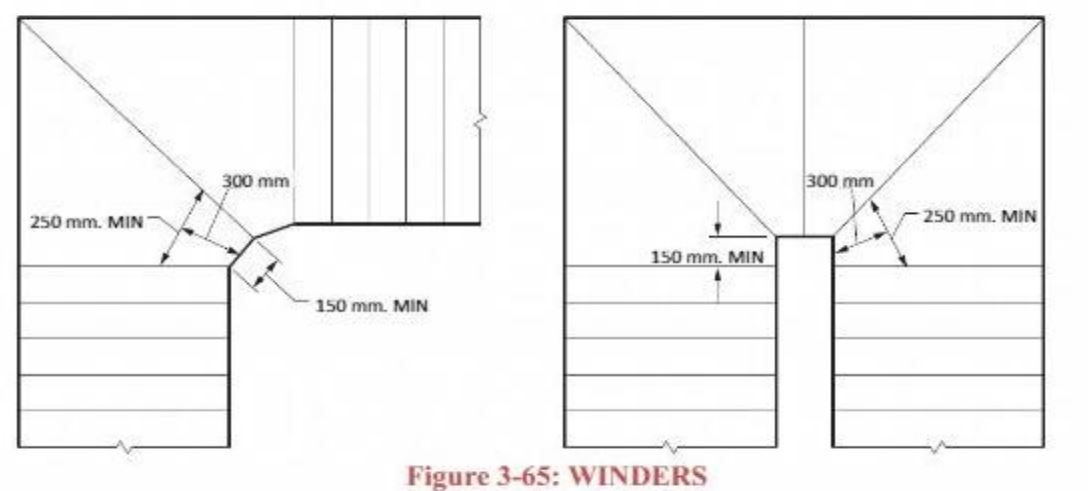

✅ اما تكون الاستراحه مستوية او تقسيمها بحيث اقل زاوية لا تقل عن 15 سم وبعد 30 سم من الهاندريل لا تقل عن 25 سم
❌ عرض الاستراحة اقل من عرض الدرج
✅ لا يقل عرض الاستراحة عن عرض الدرج ولا تقل عن 90 سم
❌ تقسيم الاستراحة الي درجات
✅ اما تكون الاستراحه مستوية او تقسيمها بحيث اقل زاوية لا تقل عن 15 سم وبعد 30 سم من الهاندريل لا تقل عن 25 سم
❌ عرض الاستراحة اقل من عرض الدرج
✅ لا يقل عرض الاستراحة عن عرض الدرج ولا تقل عن 90 سم

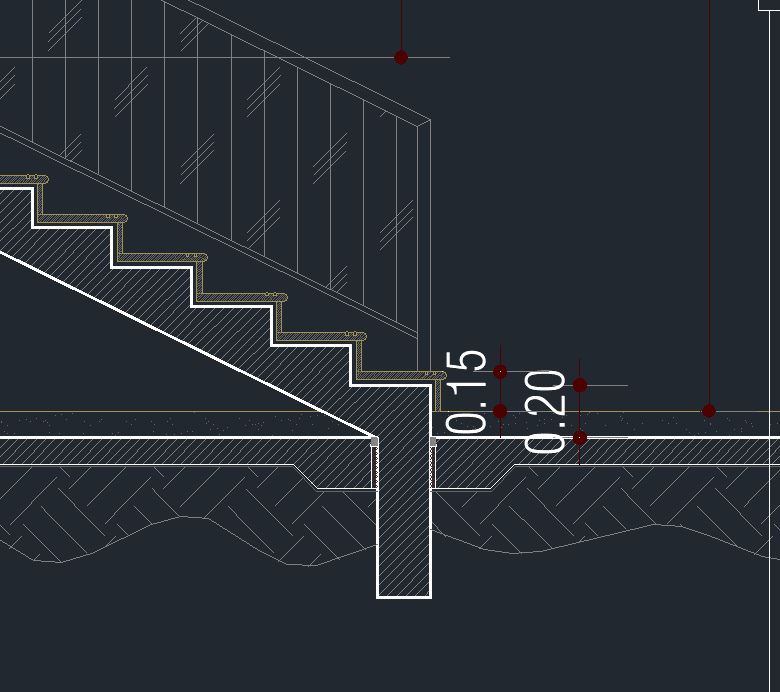

5- ارتفاع اول قائم قبل التشطيب
❌عمل ارتفاع اول قائم 15 سم او نفس ارتفاع الدرجات
✅اول قائم يزيد من 5 الي 10 سم عن المخطط (حسب تشطيب الدرج)
واخر قائم يزيد 5 سم لحجز الدفان
❌تنفيذ التقاء القائم غير عمودي وعمل ميول بالدرجات
✅التقاء القائم بالنائم عمودي والتاكد من استواء الدوسات
❌عمل ارتفاع اول قائم 15 سم او نفس ارتفاع الدرجات
✅اول قائم يزيد من 5 الي 10 سم عن المخطط (حسب تشطيب الدرج)
واخر قائم يزيد 5 سم لحجز الدفان
❌تنفيذ التقاء القائم غير عمودي وعمل ميول بالدرجات
✅التقاء القائم بالنائم عمودي والتاكد من استواء الدوسات

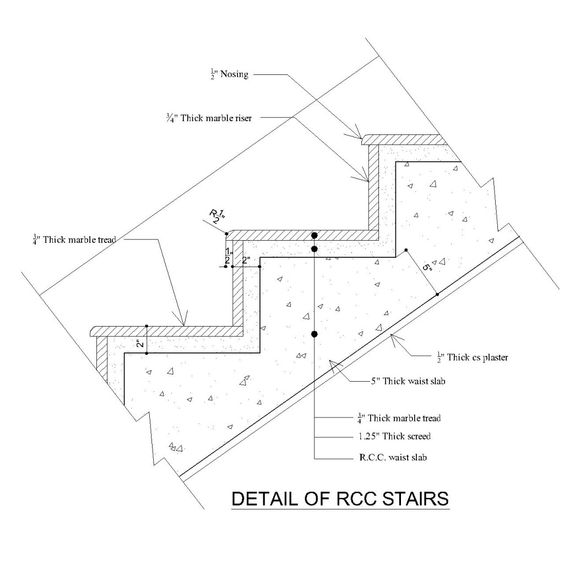

6- سماكة شاحط الدرج (بلاطة الدرج )
❌عدم الالتزام بسماكة شاحط الدرج في اقل نقطة حسب الموجوده بالمخططات
✅التأكد من سماكة الدرج حسب المخططات بدون حساب مثلثات الدرج
❌عدم الالتزام بسماكة شاحط الدرج في اقل نقطة حسب الموجوده بالمخططات
✅التأكد من سماكة الدرج حسب المخططات بدون حساب مثلثات الدرج
7- مجموعة اخطاء
❌دخول اول دوسه من الدرج في مسار الحركه (خاصة امام المطبخ )
❌بعد الدرج عن المصعد
❌أختيار شكل درج غير مناسب للفراغ

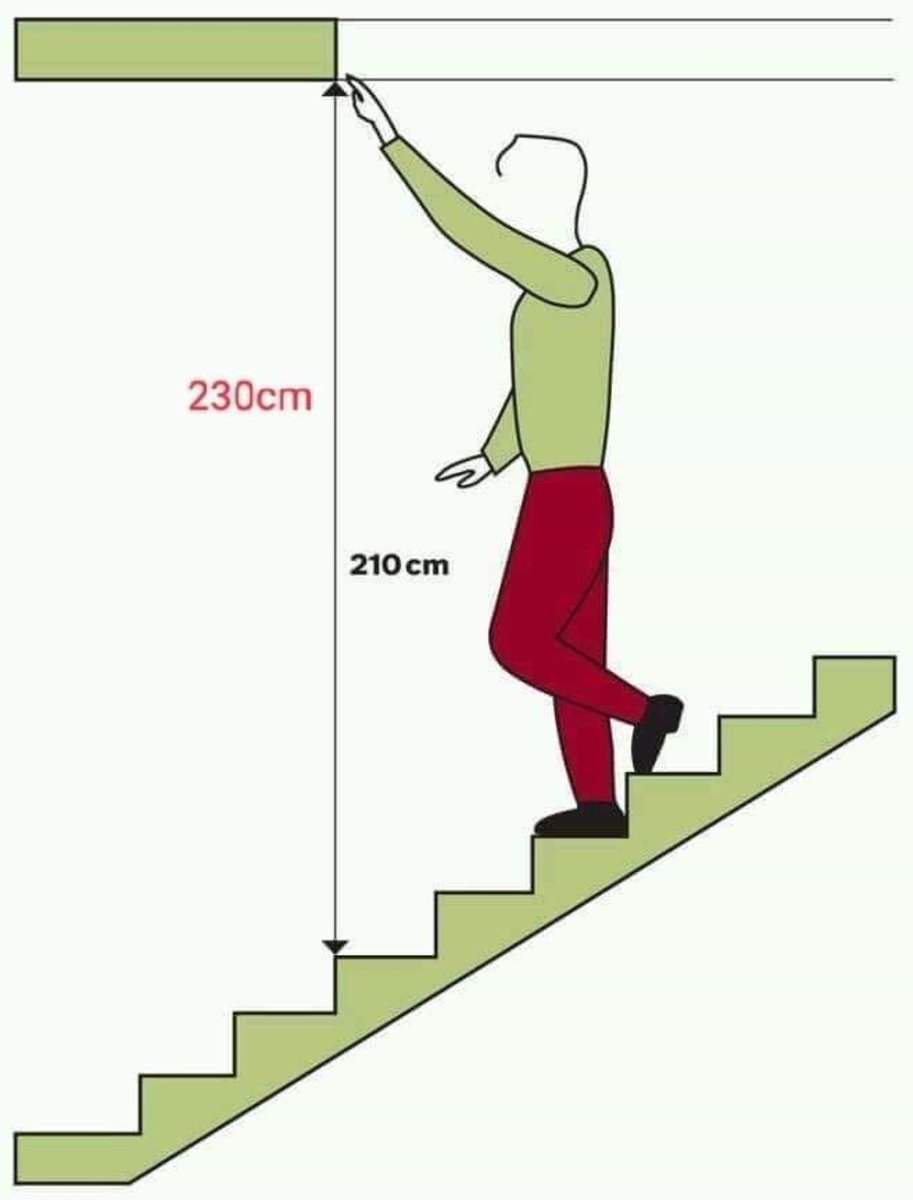

❌عدم الالتزام بالمساحة الصافية للمرور اسفل الدرج (الهيد ) كما بالصورة
❌عدم تنفيذ الهاندريل في حالة المصعد داخل الدرج يمينا
❌اتجاه الصعود
❌دخول اول دوسه من الدرج في مسار الحركه (خاصة امام المطبخ )
❌بعد الدرج عن المصعد
❌أختيار شكل درج غير مناسب للفراغ
❌عدم الالتزام بالمساحة الصافية للمرور اسفل الدرج (الهيد ) كما بالصورة
❌عدم تنفيذ الهاندريل في حالة المصعد داخل الدرج يمينا
❌اتجاه الصعود
8- تحميل الدرج
❌تحميل بسطة الدرج علي الطابوق او التكسير بالعمود والطابوق وتشريك الحديد بهم
✅تحميل الدرج علي جسر يكون مقلوب في حالة وجود باب اسفل بالارضي ويكون ساقط في حالة الادوار المتكرره او عدم وجود مدخل

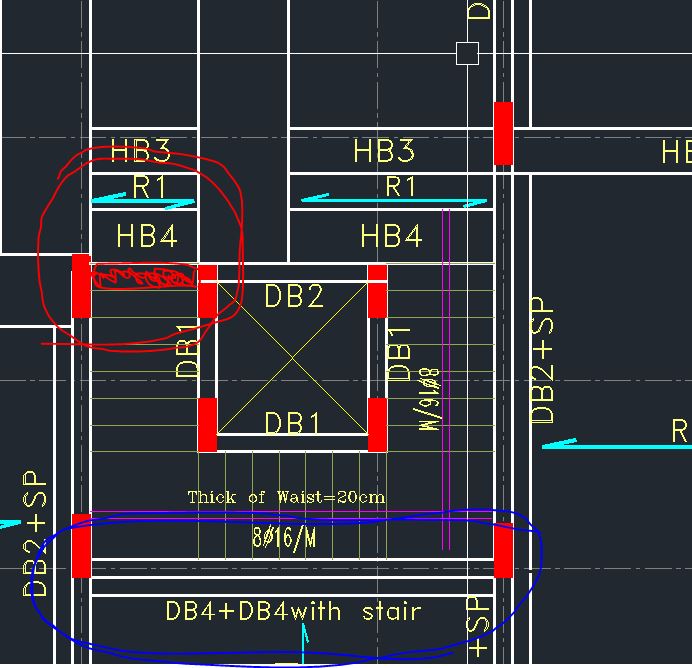

✅يجب ان يكون واضح بالمخططات جسرين👇
ويظهر بالمخططات بهذا الشكل 👇
❌تحميل بسطة الدرج علي الطابوق او التكسير بالعمود والطابوق وتشريك الحديد بهم
✅تحميل الدرج علي جسر يكون مقلوب في حالة وجود باب اسفل بالارضي ويكون ساقط في حالة الادوار المتكرره او عدم وجود مدخل
✅يجب ان يكون واضح بالمخططات جسرين👇
ويظهر بالمخططات بهذا الشكل 👇

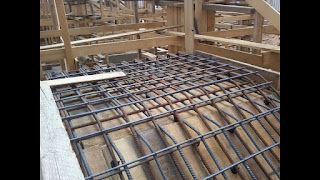

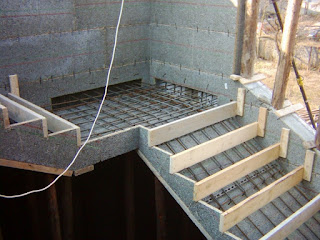

9- تسليح الدرج
❌تسليح الدرج رقة واحدة
✅يكون تسليح الدرج من رقتين كذلك البسطة
❌غطاء الرقة العلوية في الاتجاه القصير
✅التسليح القصير يكون محصور بين الرقتين
👇
❌تسليح الدرج رقة واحدة
✅يكون تسليح الدرج من رقتين كذلك البسطة
❌غطاء الرقة العلوية في الاتجاه القصير
✅التسليح القصير يكون محصور بين الرقتين
👇

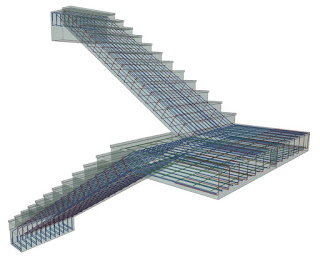

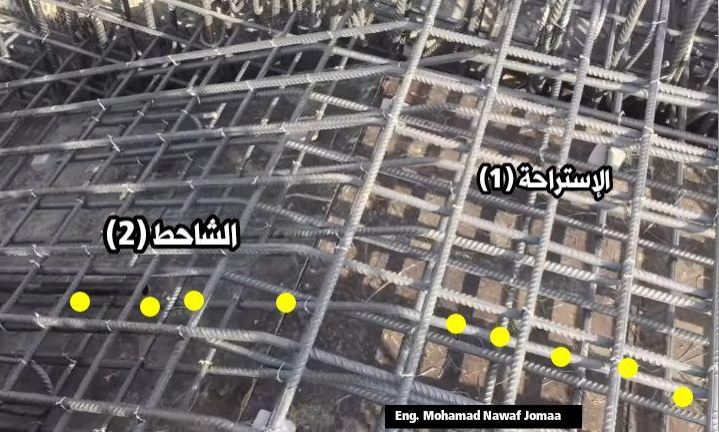

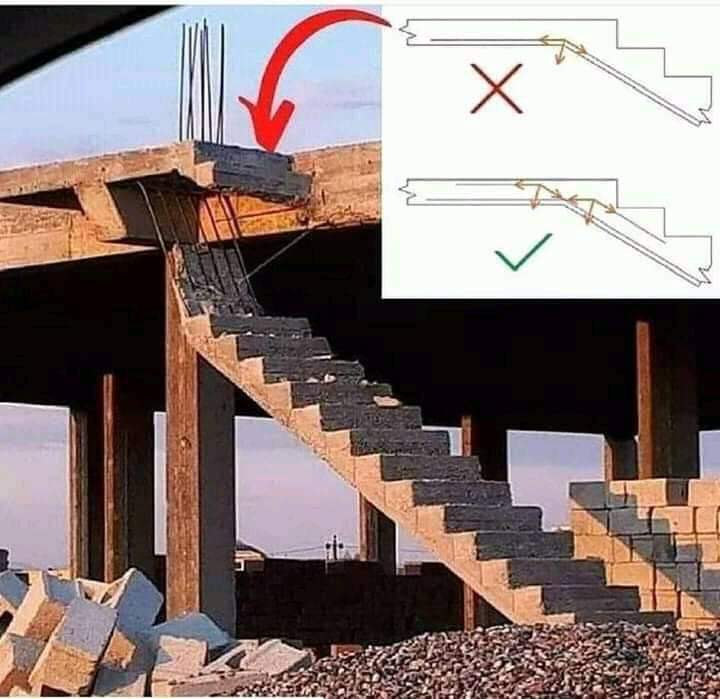

10 - تسليح الدرج (المقصات )
❌ عدم تنفيذ المقصات عند البسطات واستمرار السفلي سفلي والعلوي علوي
✅ تنفيذ مقص عند كل كسرة بحيث يتحول الحديد العلوي الي سفلي والسفلي الي علوي
كما بالصورة
❌ عدم تنفيذ المقصات عند البسطات واستمرار السفلي سفلي والعلوي علوي
✅ تنفيذ مقص عند كل كسرة بحيث يتحول الحديد العلوي الي سفلي والسفلي الي علوي
كما بالصورة

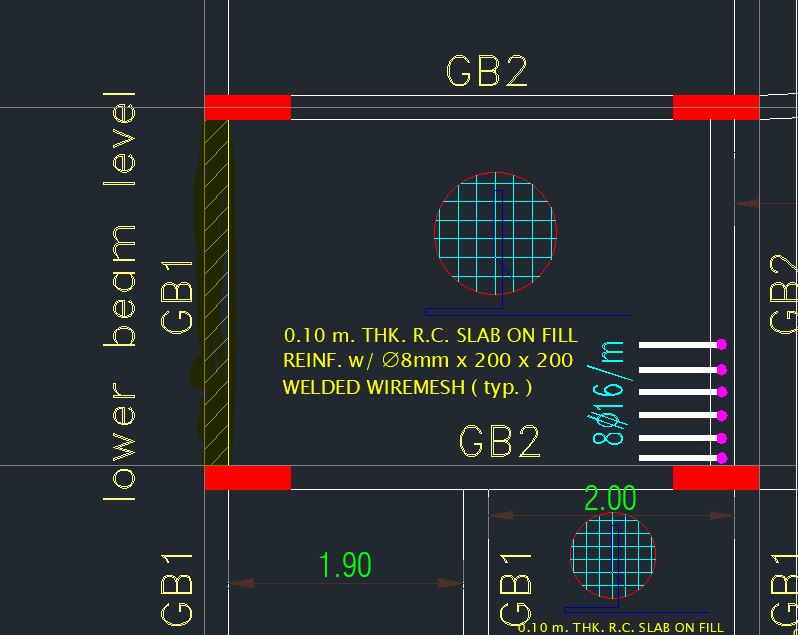

11- الميدة المخفضة
❌ عند وجود مدخل للمبنى أسفل استراحة نصف الطابق فمن الخطأ أن يتم صب جميع رقاب أعمدة المبنى بنفس المنسوب ثم تكسير الميدة لاحقاً
✅ تخفيض منسوب صب رقاب أعمدة السلم حسب المنسوب الموضح في المخططات
❌ عدم وجود مناسيب للدرج والميدات المخفضة بالمخططات
❌ عند وجود مدخل للمبنى أسفل استراحة نصف الطابق فمن الخطأ أن يتم صب جميع رقاب أعمدة المبنى بنفس المنسوب ثم تكسير الميدة لاحقاً
✅ تخفيض منسوب صب رقاب أعمدة السلم حسب المنسوب الموضح في المخططات
❌ عدم وجود مناسيب للدرج والميدات المخفضة بالمخططات

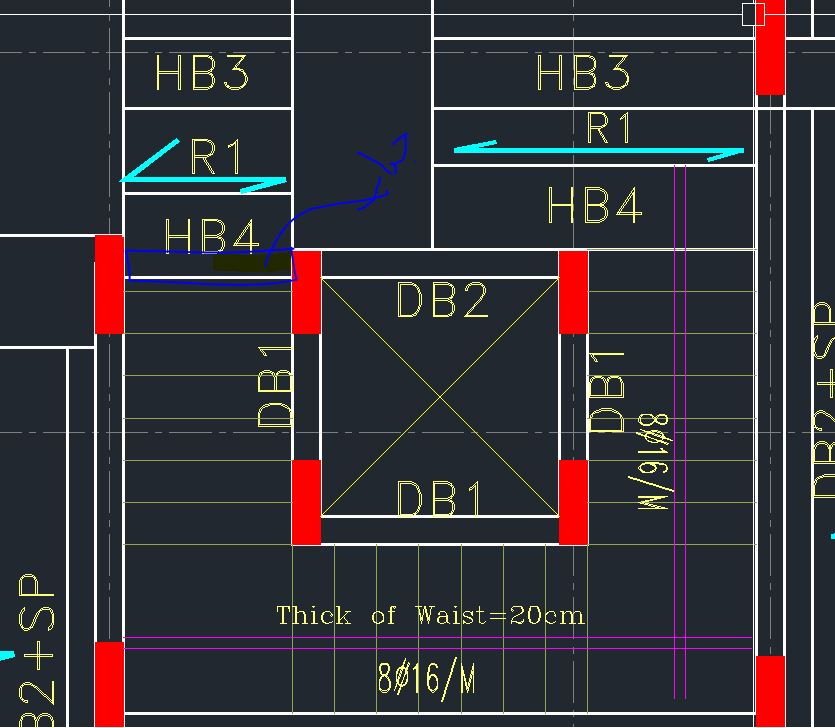

12- اغلاق الدرج

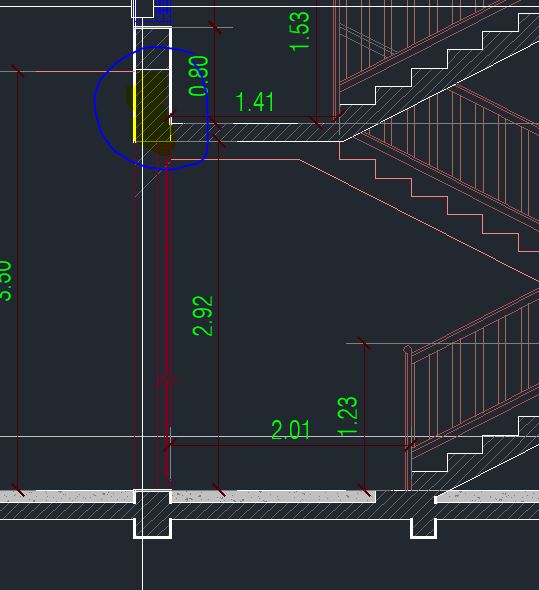

❌خطاء بالمخططات لا يتم عمل امتداد 20 سم لاغلاق الدرج (موضح بالصوره )
✅ مد جسر او عصب لبناء الطابوق لاغلاق الدرج
❌خطاء بالمخططات لا يتم عمل امتداد 20 سم لاغلاق الدرج (موضح بالصوره )
✅ مد جسر او عصب لبناء الطابوق لاغلاق الدرج

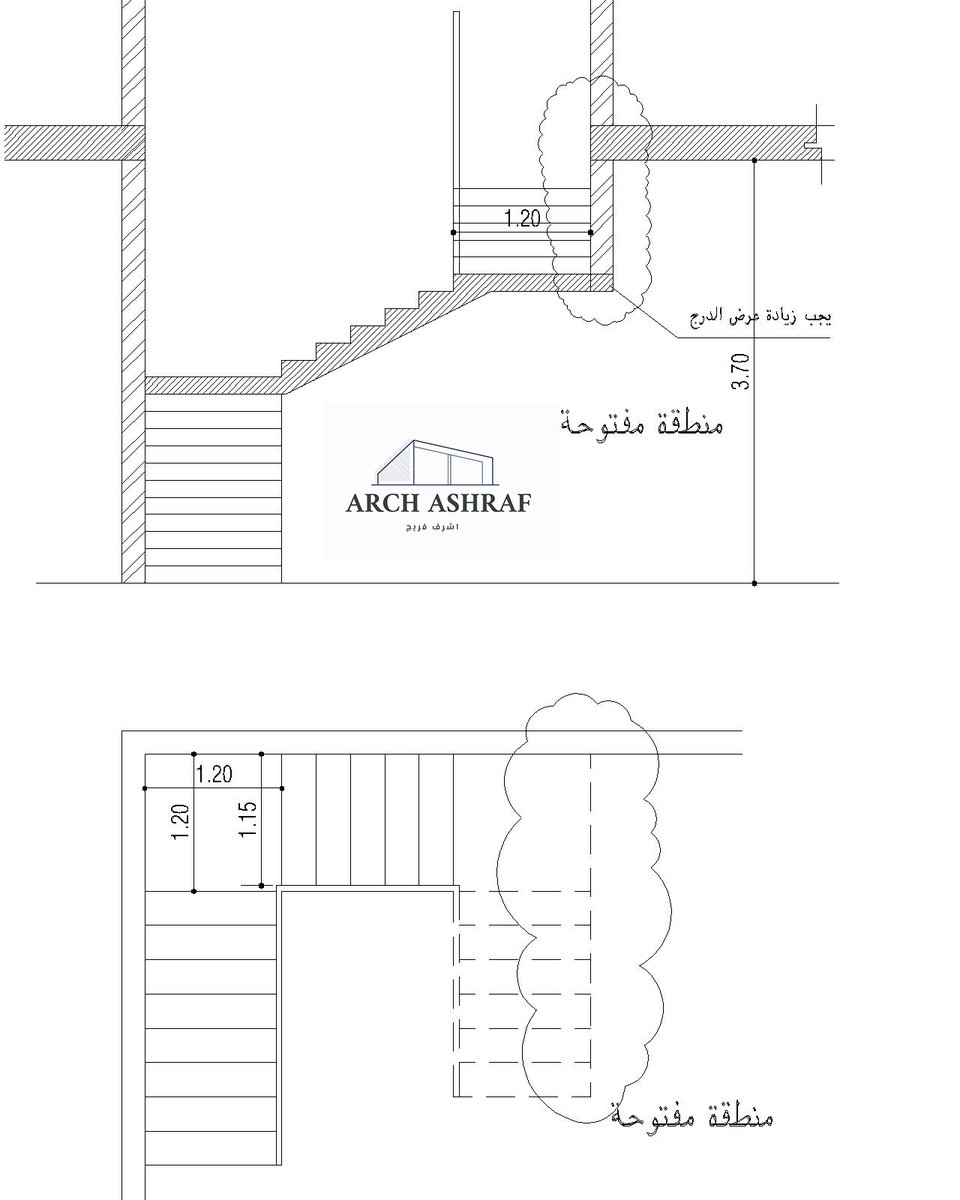

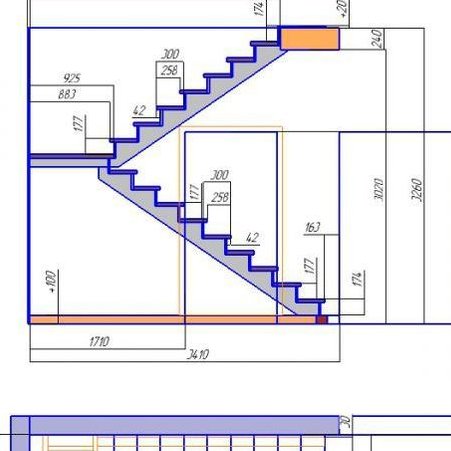

13-اغلاق الدرج
❌ تنفيذ عرض الدرج بنفس العرض الموجود بالمعماري والانشائي
✅ يجب عمل تفصيلة بالمخططات كما بالصورة وتنفيذ زيادة بعرض الدرج اسفل الجدار لاغلاق هذه لمنطقة
❌ تنفيذ عرض الدرج بنفس العرض الموجود بالمعماري والانشائي
✅ يجب عمل تفصيلة بالمخططات كما بالصورة وتنفيذ زيادة بعرض الدرج اسفل الجدار لاغلاق هذه لمنطقة
14- الاهمال بالتنفيذ
❌ استخدام النجار اكياس الاسمنت والخشب في اغلاق فتحات الدرج
❌ عدم استخدام بسكوت والاهتمام بالغطاء الخرساني
❌ عدم استخدام الهزاز

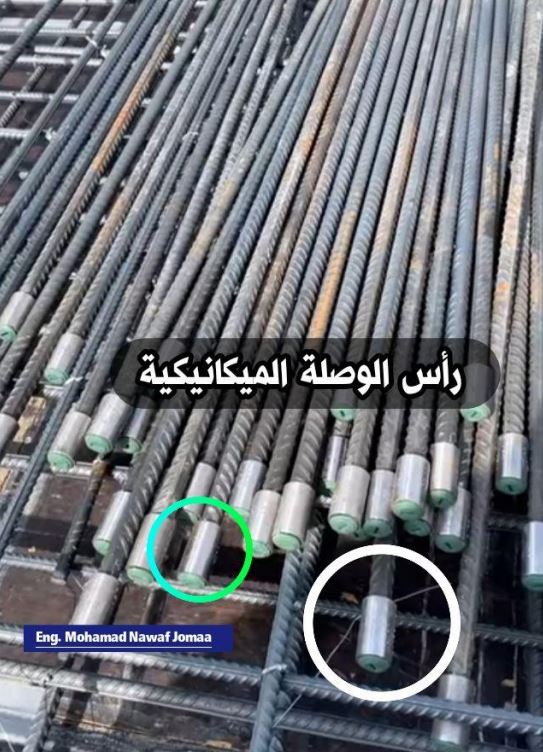

❌ قص اشاير الدرج في حالة تنفيذ دور واحد (يجب استخدام وصلات ميكانيكية او اخفاء الاشاير بطريقة سليمه
❌ استخدام النجار اكياس الاسمنت والخشب في اغلاق فتحات الدرج
❌ عدم استخدام بسكوت والاهتمام بالغطاء الخرساني
❌ عدم استخدام الهزاز
❌ قص اشاير الدرج في حالة تنفيذ دور واحد (يجب استخدام وصلات ميكانيكية او اخفاء الاشاير بطريقة سليمه

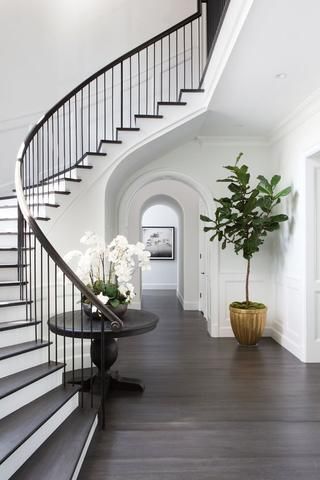

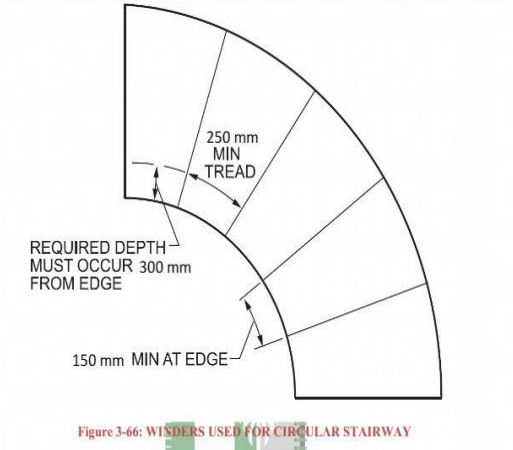

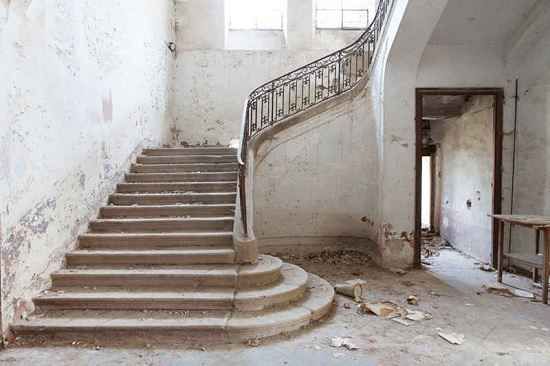

15 - تصميم الدرج الدائري بشكل خطاء
* شكل الدرج غير متناسب مع الفراغ
* يجب جعل اول الدرجات اكبر وبشكل مختلف عن باقي الدرجات
* مراعاة المساحة اسفل الدرج
* يجب الا يقل اقل عرض للدوسة عن 15 سم وبعد 30 سم تكون عرض الدوسات لا تقل عن 25 سم👇
*دراسة تحميلة بالسقف وببادي السلم بشكل صحيح
* شكل الدرج غير متناسب مع الفراغ
* يجب جعل اول الدرجات اكبر وبشكل مختلف عن باقي الدرجات
* مراعاة المساحة اسفل الدرج
* يجب الا يقل اقل عرض للدوسة عن 15 سم وبعد 30 سم تكون عرض الدوسات لا تقل عن 25 سم👇
*دراسة تحميلة بالسقف وببادي السلم بشكل صحيح

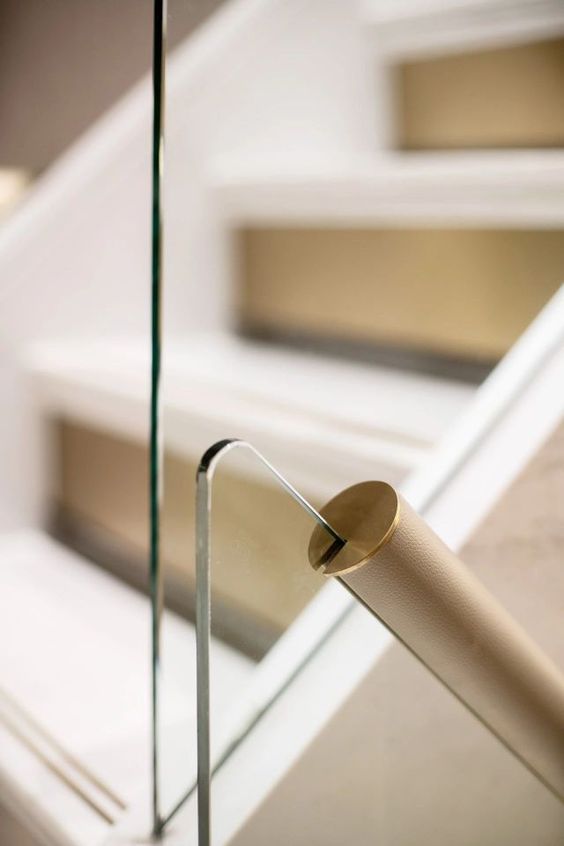

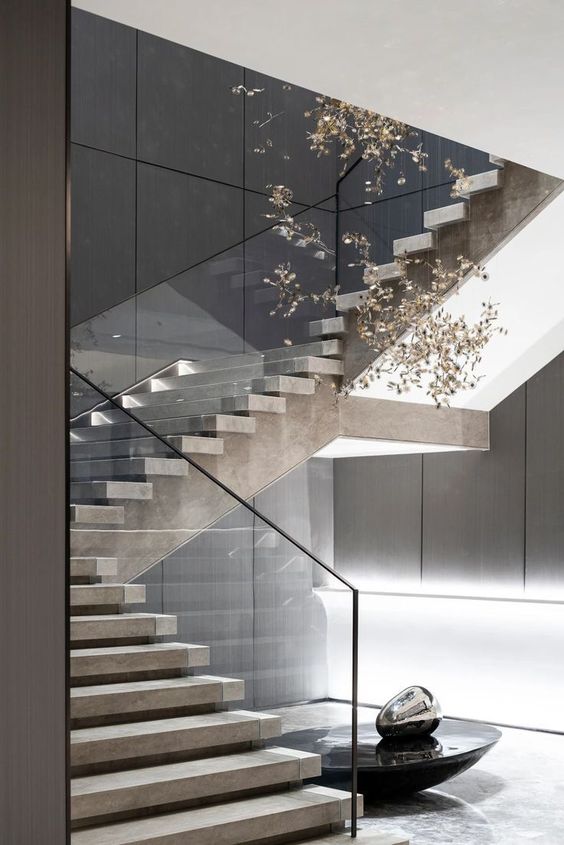

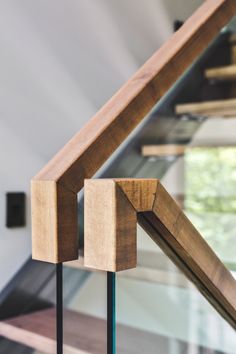

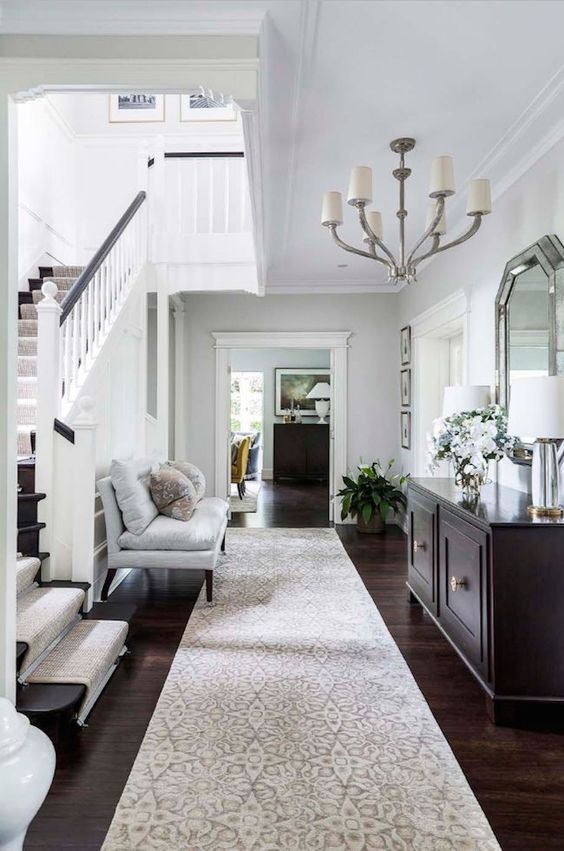

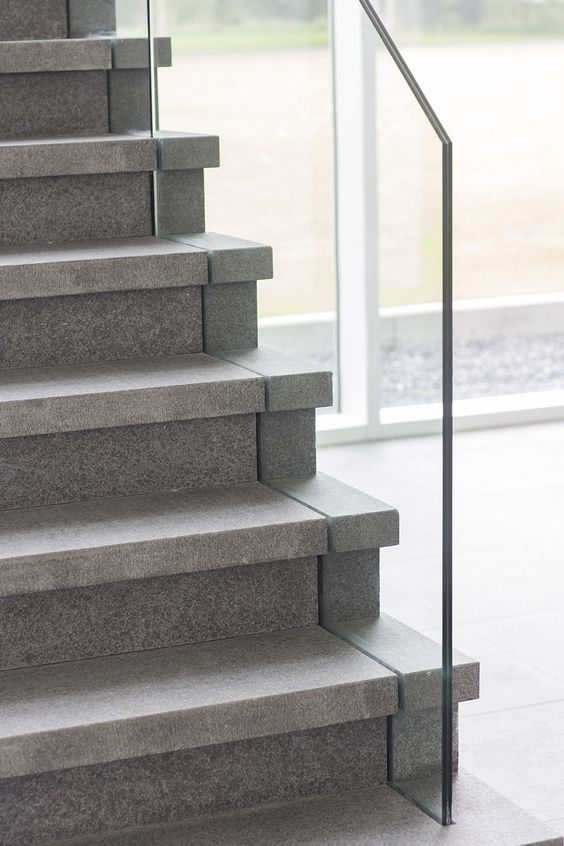

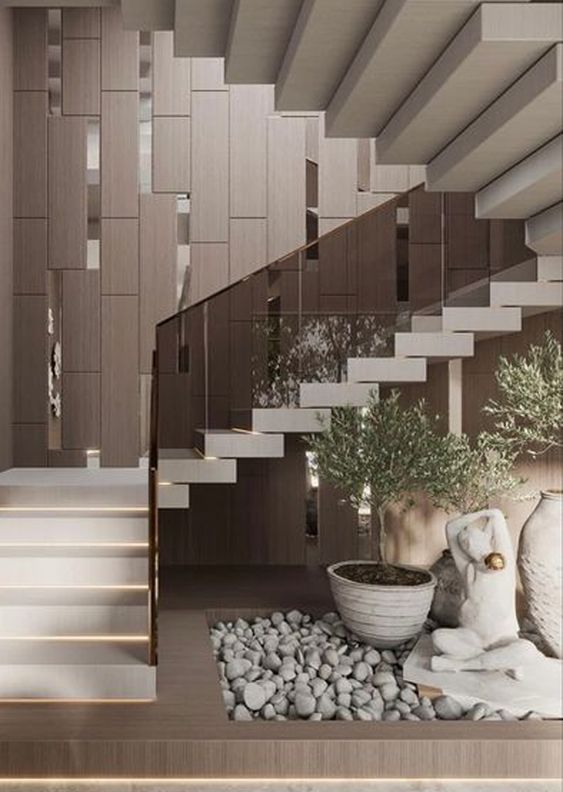

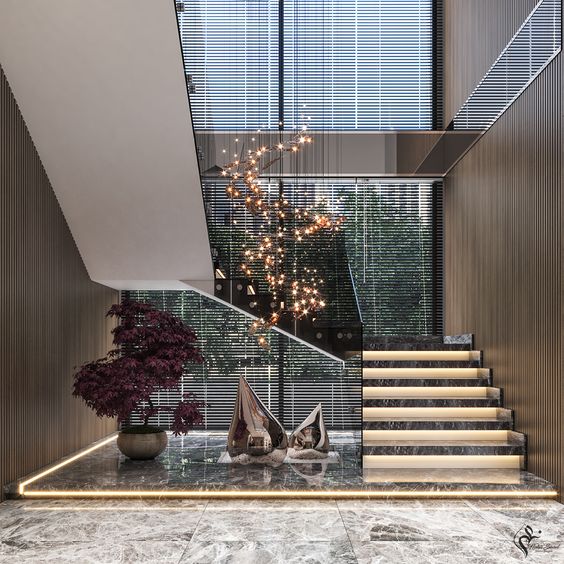

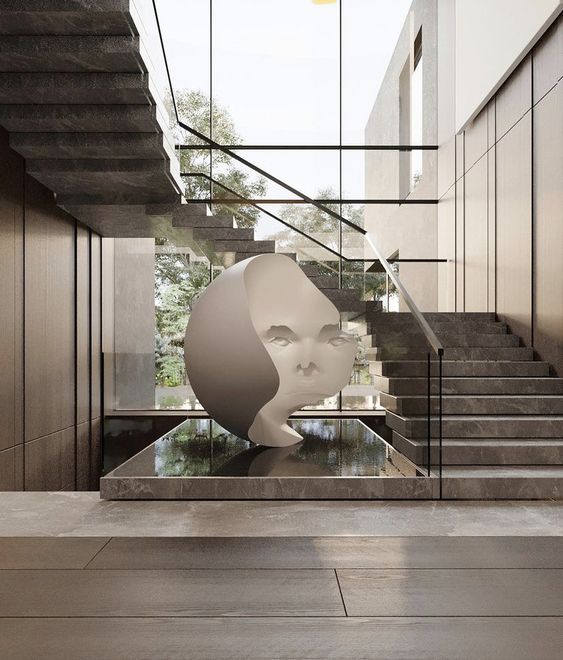

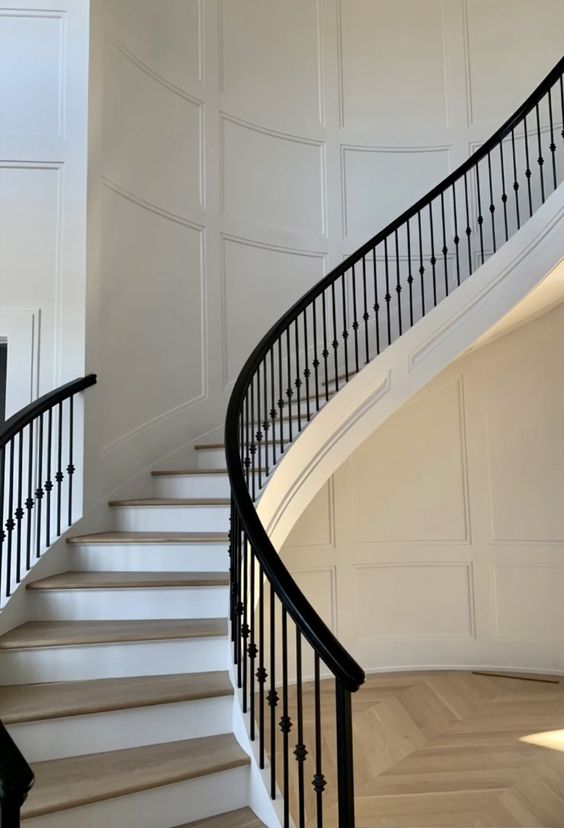

بعض التصاميم للدرج
بعض التصاميم للدرج
بعض التصاميم للدرج
