السلام عليكم -الفكتور جروب للمحولات
Vector Group of Transformer
بعد أن تعرفنا في سلسلة سابقة على أنواع توصيل لفات المحولات ثلاثية الأطوار نأتي لما يسمى Vector-Group وهو فرق phase بين الجانب الابتدائي والثانوي ففي كل محول تقوم الشركة المصنعة بتوضيح نوع التوصيل
Vector Group of Transformer
بعد أن تعرفنا في سلسلة سابقة على أنواع توصيل لفات المحولات ثلاثية الأطوار نأتي لما يسمى Vector-Group وهو فرق phase بين الجانب الابتدائي والثانوي ففي كل محول تقوم الشركة المصنعة بتوضيح نوع التوصيل
vector-group على اللوحة المعدنية التعريفية.
تكمن أهمية معرفة vector-group أثناء توصيل محولين أو أكثر توازيًا. فاختلاف vector-group بين المحولات الموصلة توازيًا يؤدي لحدوث فرق في phase في الجانب الثانوي للمحولات وهو أمر يسبب دوران تيار عالي بين المحولات مما يؤدي
تكمن أهمية معرفة vector-group أثناء توصيل محولين أو أكثر توازيًا. فاختلاف vector-group بين المحولات الموصلة توازيًا يؤدي لحدوث فرق في phase في الجانب الثانوي للمحولات وهو أمر يسبب دوران تيار عالي بين المحولات مما يؤدي
لاحداث أضرار للمنظومة.

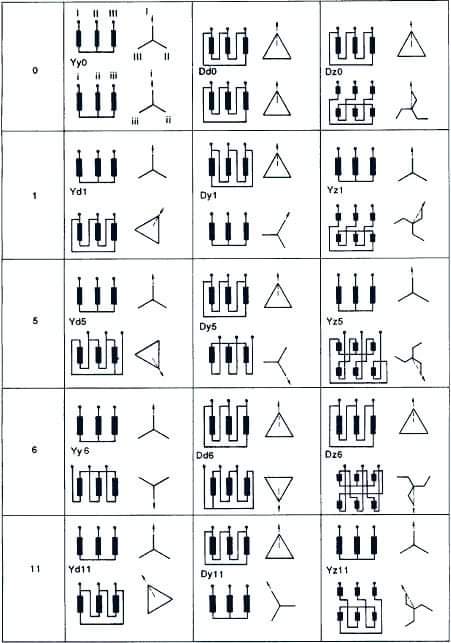

يعبر عن vector-group برقم بعد نوع التوصيل للفات على سبيل المثال Yy0 يعني جانب الجهد العالي موصل على شكل نجمي وجانب الجهد المنخفض موصل على شكل نجمي و phase الزاوية بينهما صفر.
يؤخذ عادة جانب الجهد العالي كمرجع ويتم تحديد الزاوية لجانب الجهد المنخفض
يعبر عن vector-group برقم بعد نوع التوصيل للفات على سبيل المثال Yy0 يعني جانب الجهد العالي موصل على شكل نجمي وجانب الجهد المنخفض موصل على شكل نجمي و phase الزاوية بينهما صفر.
يؤخذ عادة جانب الجهد العالي كمرجع ويتم تحديد الزاوية لجانب الجهد المنخفض
من خلال ما يسمى عقارب الساعة clock-hour وكل ساعة تمثل 30 درجة و 12 ساعة 360 درجة.
فالرقم 1 يشير للساعة الواحدة فيكون phase يساوي 30 درجة ويعبر عنها بأن جانب الجهد المنخفض متأخر عن lags الجانب الآخر ب 30 درجة
فالرقم 1 يشير للساعة الواحدة فيكون phase يساوي 30 درجة ويعبر عنها بأن جانب الجهد المنخفض متأخر عن lags الجانب الآخر ب 30 درجة
