السلام عليكم
ماهو مرحل البوخلز ريلاي ؟ من ماذا يتكون ومن ماذا يتركب ؟ وماهو مبدأ العمل ؟
يعتبر من أهم الحمايات الفيزيائية للمحولات الكهربائية المغمورة بالزيت، وتكمن أهميته في الآتي:
⬅️ حماية المحول عند حدوث أعطال داخلية وما ينتج عنها من غازات.
ماهو مرحل البوخلز ريلاي ؟ من ماذا يتكون ومن ماذا يتركب ؟ وماهو مبدأ العمل ؟
يعتبر من أهم الحمايات الفيزيائية للمحولات الكهربائية المغمورة بالزيت، وتكمن أهميته في الآتي:
⬅️ حماية المحول عند حدوث أعطال داخلية وما ينتج عنها من غازات.
⬅️حماية المحول من إنخفاض مستوى الزيت.
⬅️حماية المحول من إرتفاع الضغط.
✅ التركيب:

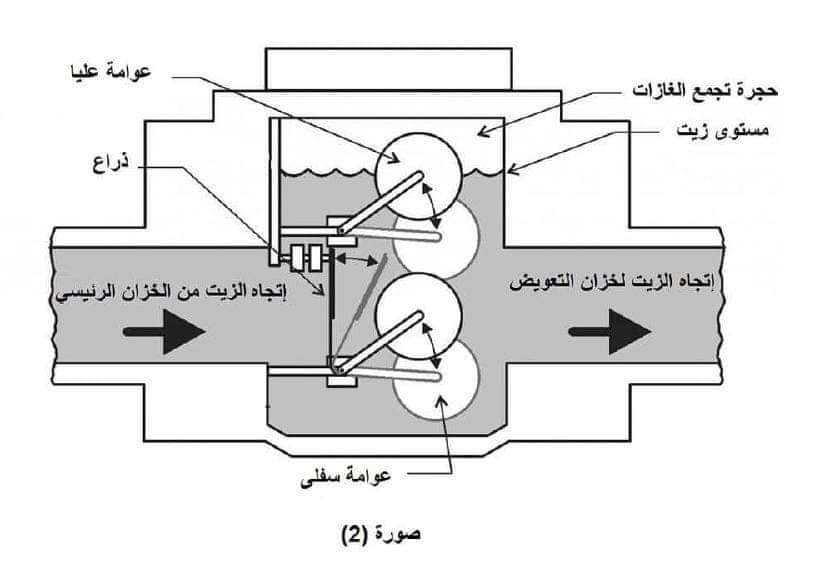

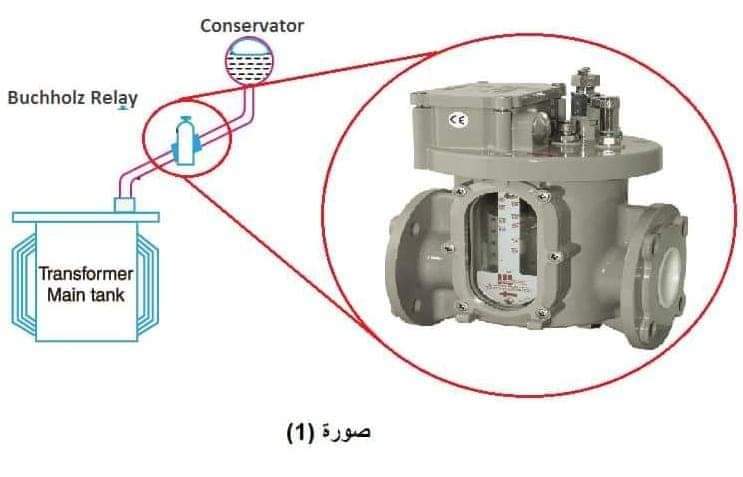

يتم تثبيت مرحل البوخلز على أنبوب الزيت الرئيسي الواصل بين الخزان الرئيسي (Main tank) للمحول وخزان التعويض (Conservator tank) و يتكون هذا المرحل من حجرة للزيت بداخلها عوامة عليا وآخرى سفلى
⬅️حماية المحول من إرتفاع الضغط.
✅ التركيب:
يتم تثبيت مرحل البوخلز على أنبوب الزيت الرئيسي الواصل بين الخزان الرئيسي (Main tank) للمحول وخزان التعويض (Conservator tank) و يتكون هذا المرحل من حجرة للزيت بداخلها عوامة عليا وآخرى سفلى
بالإضافة لذراع متصل بالعوامة السفلى
✅ مبدأ العمل:
هنالك عدة سيناريوهات لعمل هذا المرحل كالآتي:
1️⃣ إصدار إشارة تحذير (Alarm)
عند حدوث أعطال داخلية للمحول ونتيجة للحرارة المرتفعة تنتج مجموعة من الغازات التي تنتقل من الخزان الرئيسي لخزان التعويض مروراً بمرحل البوخلز
✅ مبدأ العمل:
هنالك عدة سيناريوهات لعمل هذا المرحل كالآتي:
1️⃣ إصدار إشارة تحذير (Alarm)
عند حدوث أعطال داخلية للمحول ونتيجة للحرارة المرتفعة تنتج مجموعة من الغازات التي تنتقل من الخزان الرئيسي لخزان التعويض مروراً بمرحل البوخلز
تتجمع هذه الغازات في المرحل مما يؤدي لنزول العوامة العليا و إصدار تحذير (Alarm) يُفيد بتجمع هذه الغازات.
2️⃣ إصدار أمر فصل قسري (Trip) بسبب إنخفاض مستوى الزيت
عند نزول مستوى الزيت سيؤدي ذلك لنزول العوامة السفلى لمرحل البوخلز وإصدار أمر فصل قسري للمحول (Trip).
2️⃣ إصدار أمر فصل قسري (Trip) بسبب إنخفاض مستوى الزيت
عند نزول مستوى الزيت سيؤدي ذلك لنزول العوامة السفلى لمرحل البوخلز وإصدار أمر فصل قسري للمحول (Trip).
إصدار أمر فصل قسري (Trip) بسبب إرتفاع الضغط داخل المحول
في حال حدوث عطل خطر داخل المحول أدى لإرتفاع الضغط داخل المحول وإنتقال الزيت من الخزان الرئيسي (Main tank) إلى خزان التعويض (Conservator tank) بسرعة مما يؤدي لتحريك الذراع المتصلة بالعوامة السفلى و إصدار أمر فصل للمحول Trip
في حال حدوث عطل خطر داخل المحول أدى لإرتفاع الضغط داخل المحول وإنتقال الزيت من الخزان الرئيسي (Main tank) إلى خزان التعويض (Conservator tank) بسرعة مما يؤدي لتحريك الذراع المتصلة بالعوامة السفلى و إصدار أمر فصل للمحول Trip
