#ثريد رقم (3)
استكمالا لموضوع البوست تنشن وما تم تناوله في ثريد 1 و2 في هذا الثريد نقدم مجموعة من الصور ونتحدث عن بعض عيوب البوست تنشن ومجموعة من الفيديوهات والكتب والمصادر الهامة في هذا الموضوع لنغطيه بشكل كامل ..

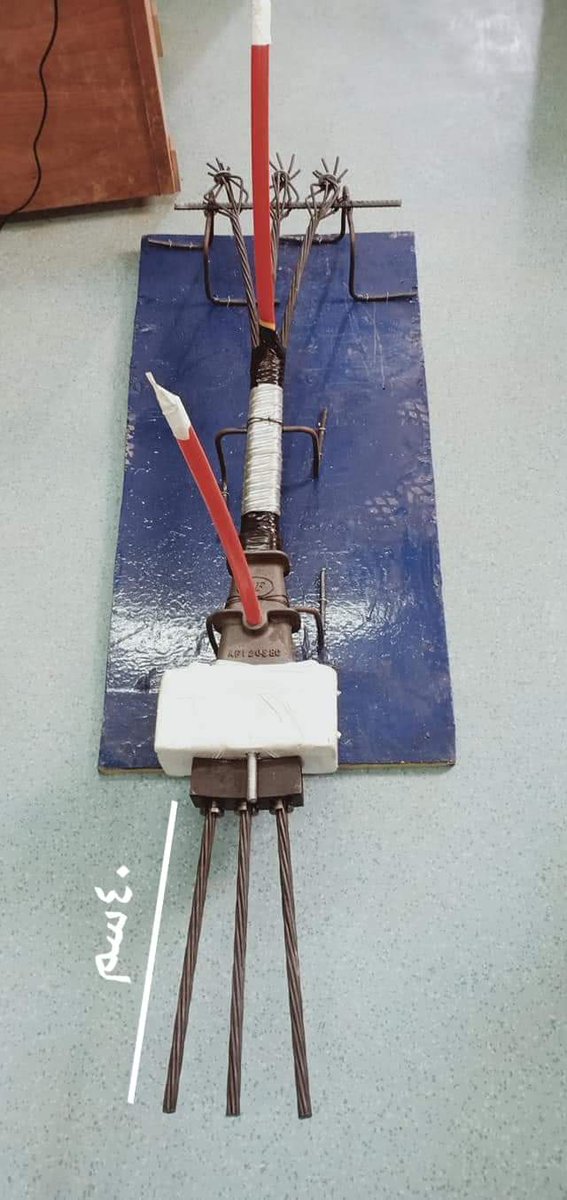

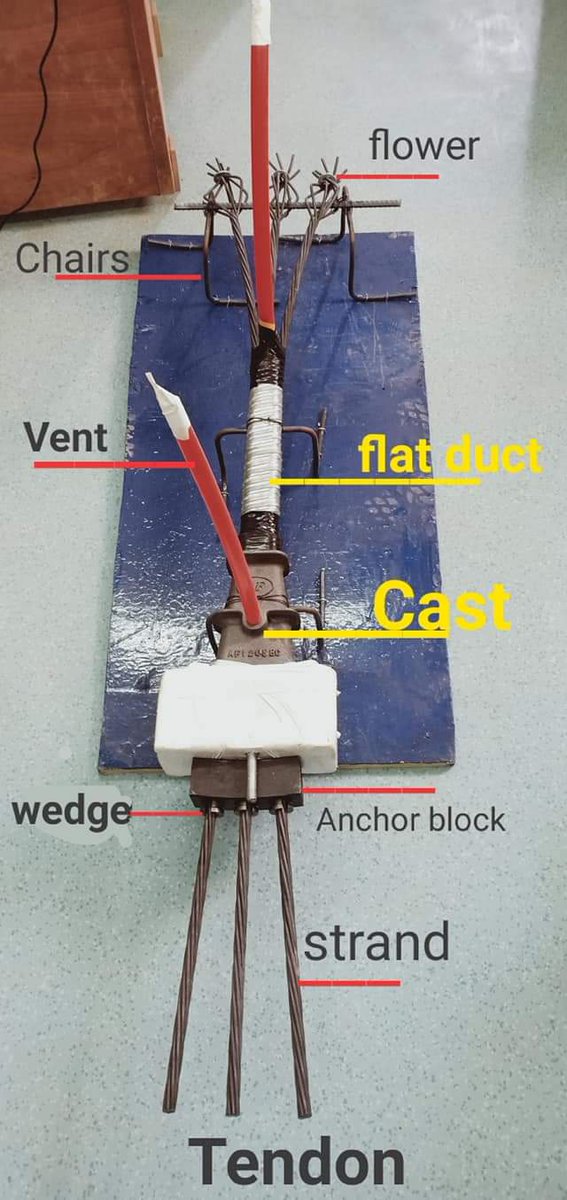

مكونات الTendons

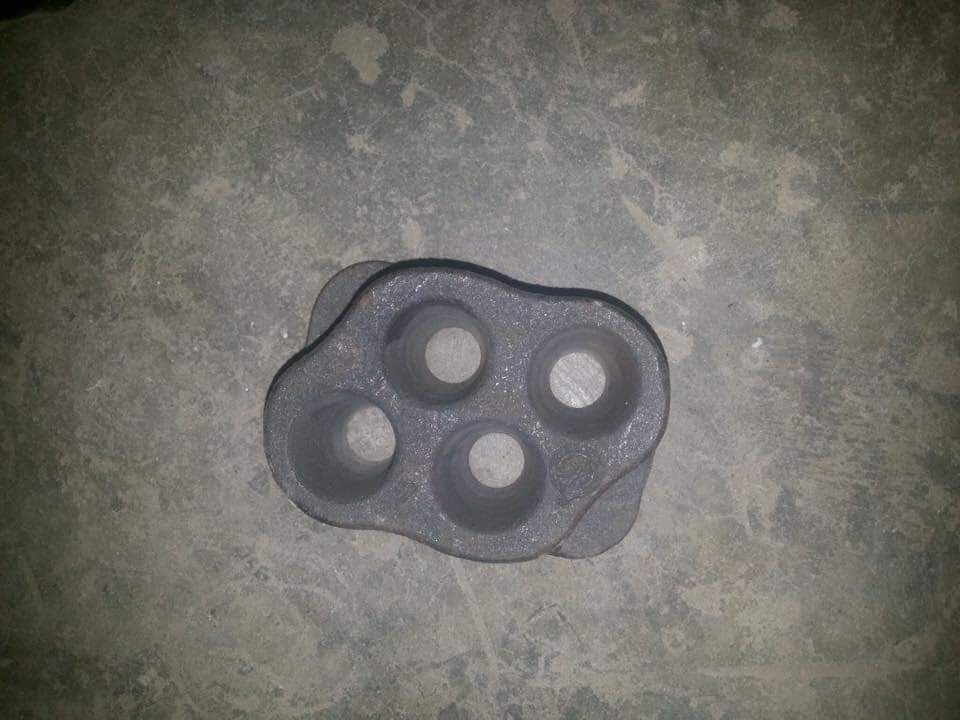

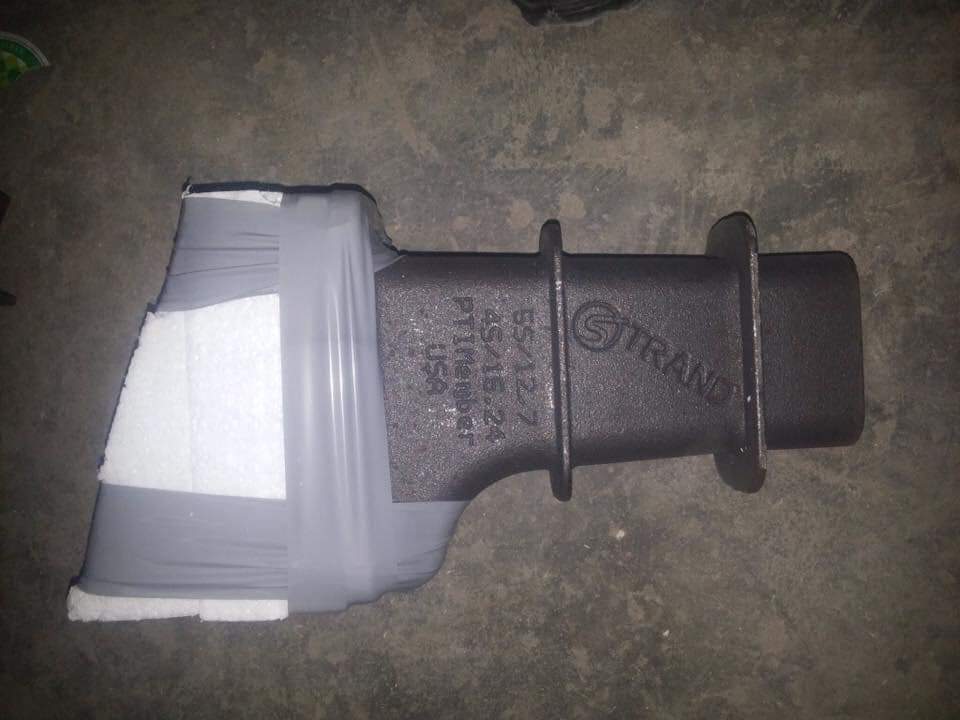

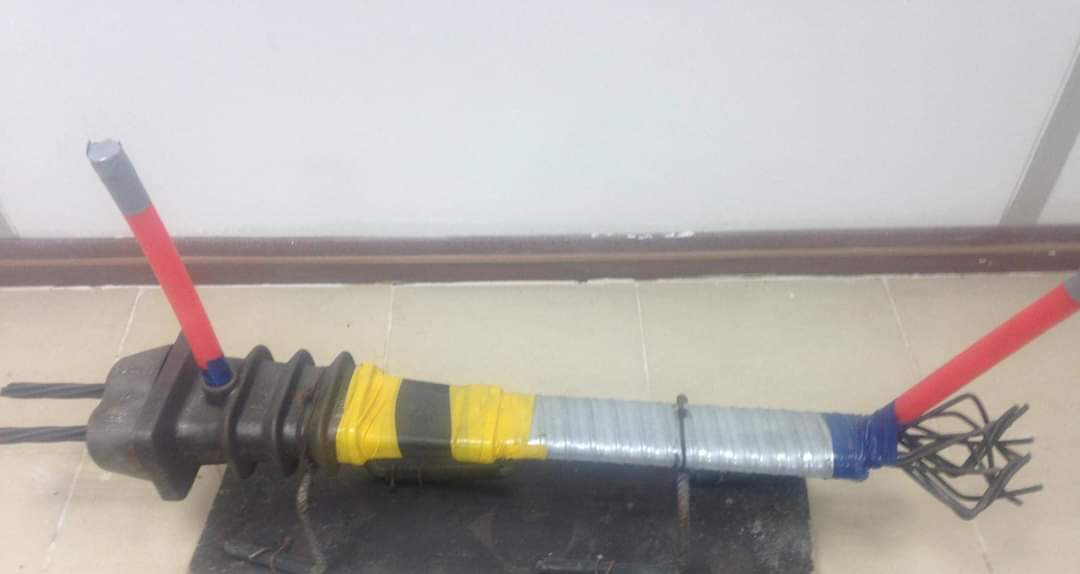

صوره توضح الـAnchor head و فى مقدمتها الـAnchor block و الويرات وفى مقدمتها wedges

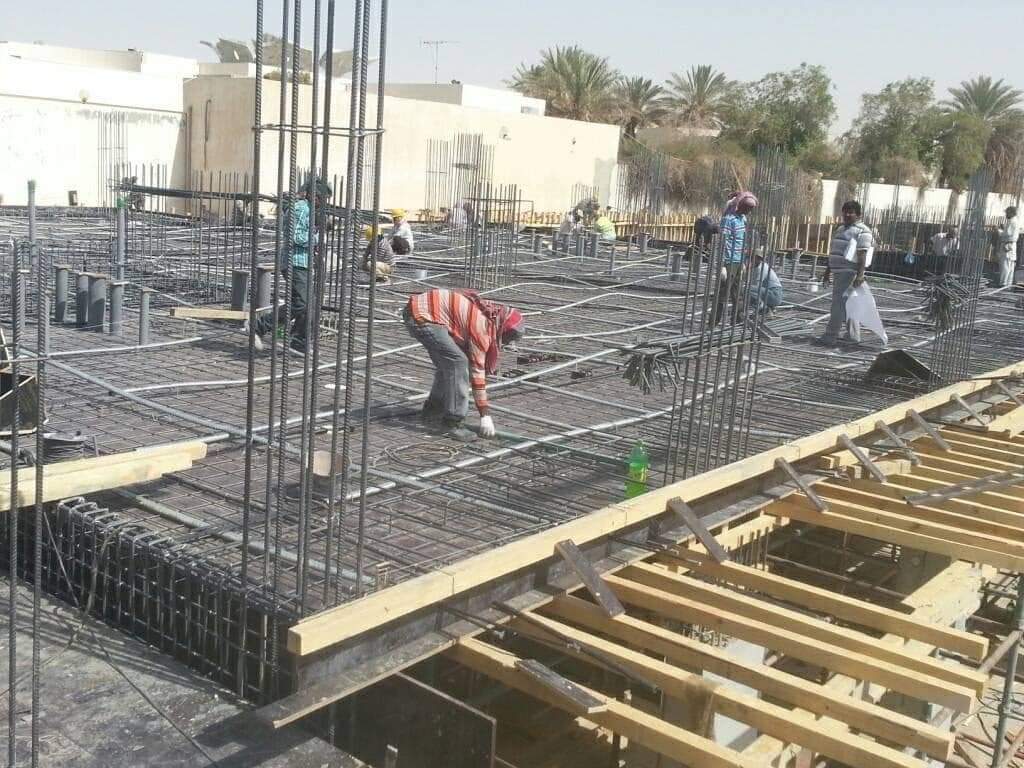

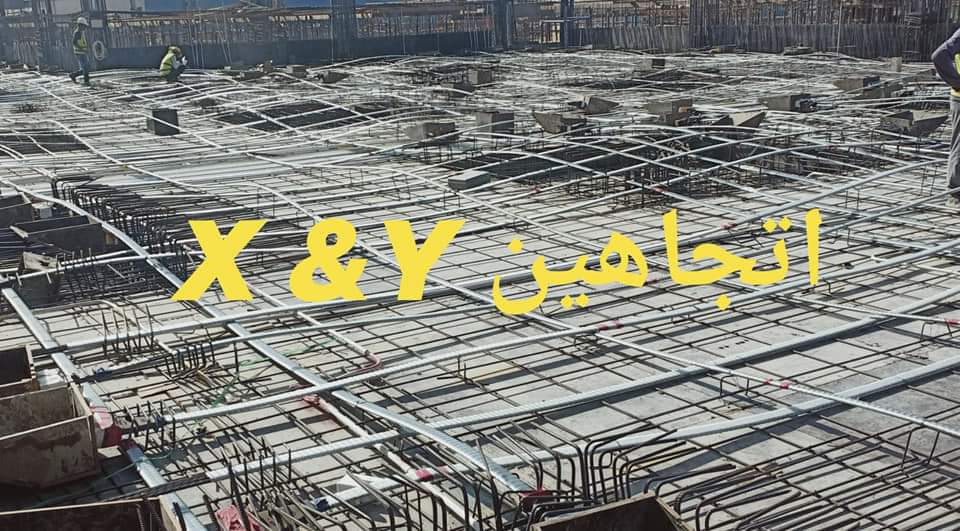

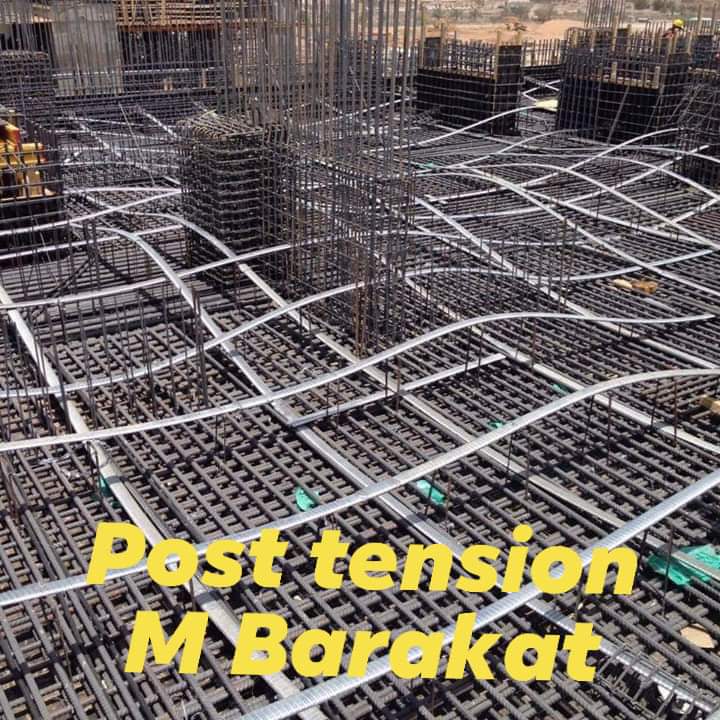

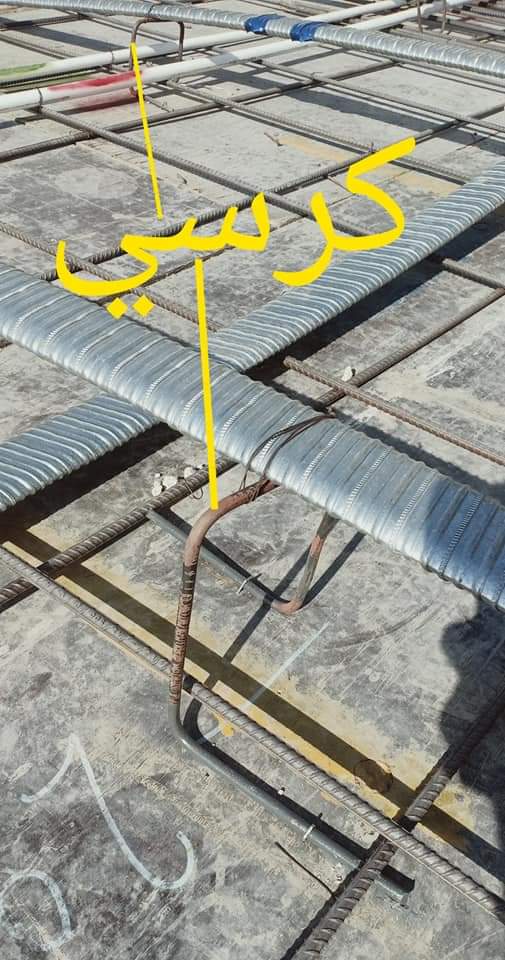

صورة لمجموعه من الـtendons لها نفس البروفايل و توضح اللحامات بين الدكتات بأستخدام شريط اللحام

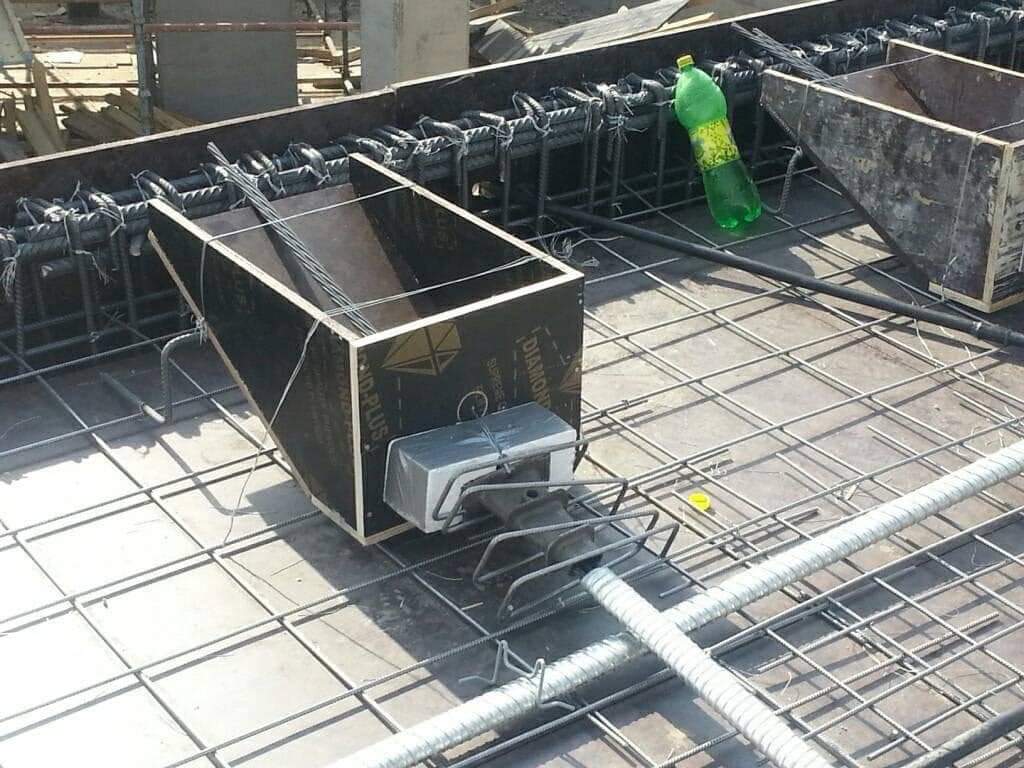

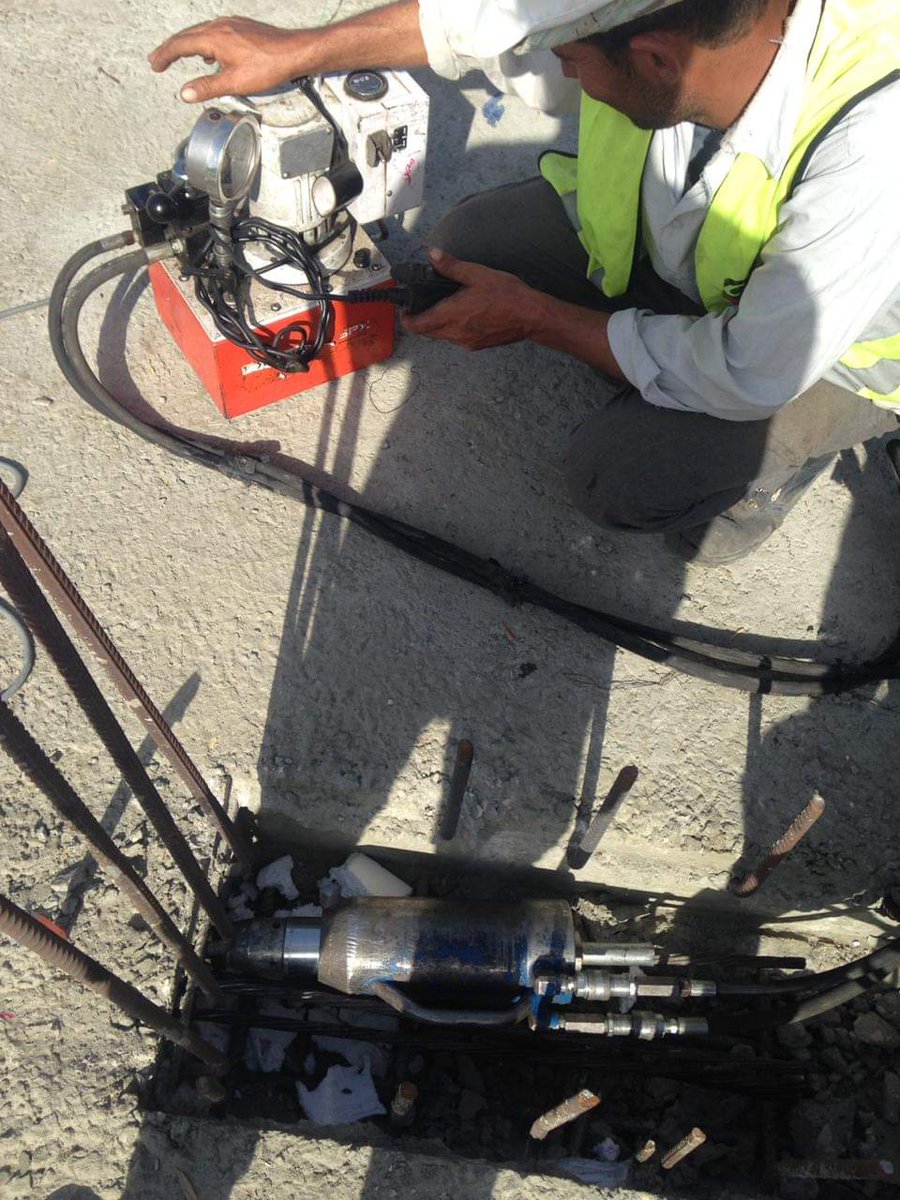

صورة أثناء عمليه شد الكابلات بواسطه الهيدروليك جاك عن طريق pocket للشد .. و يتم صب البوكت بعد نجاح عمليه الشد

صورة توضح مكعبات الجراوات المستخدم فى عمليه الحقن

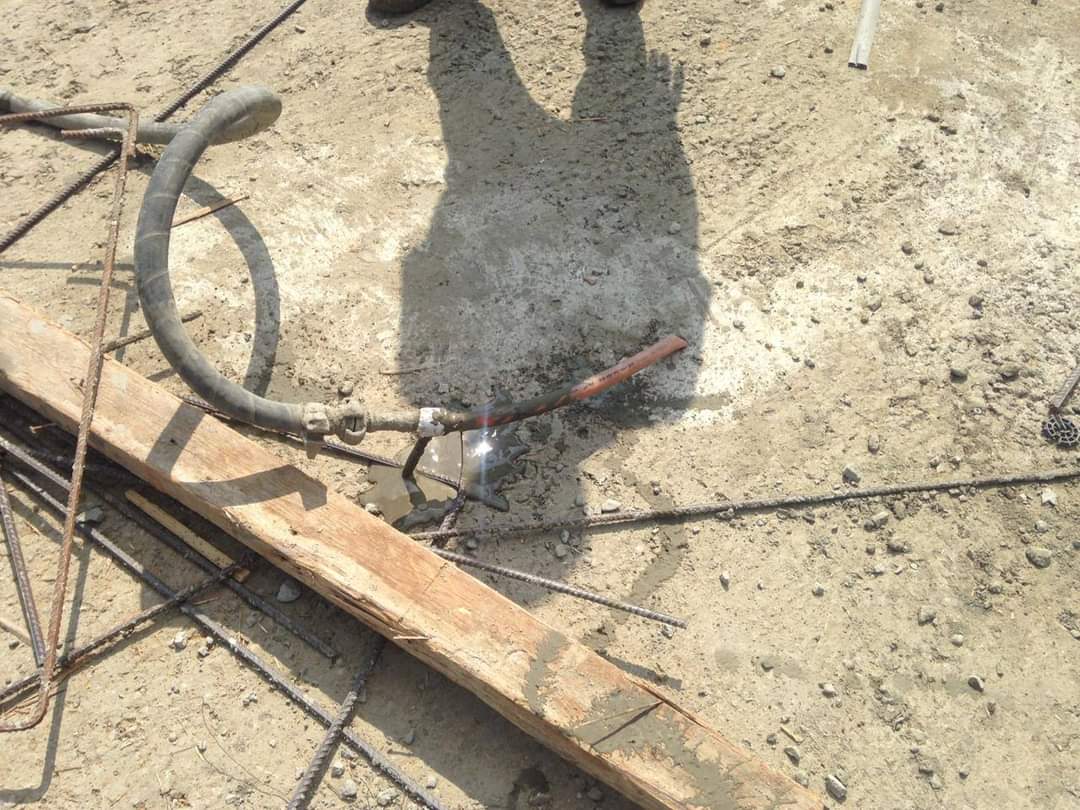

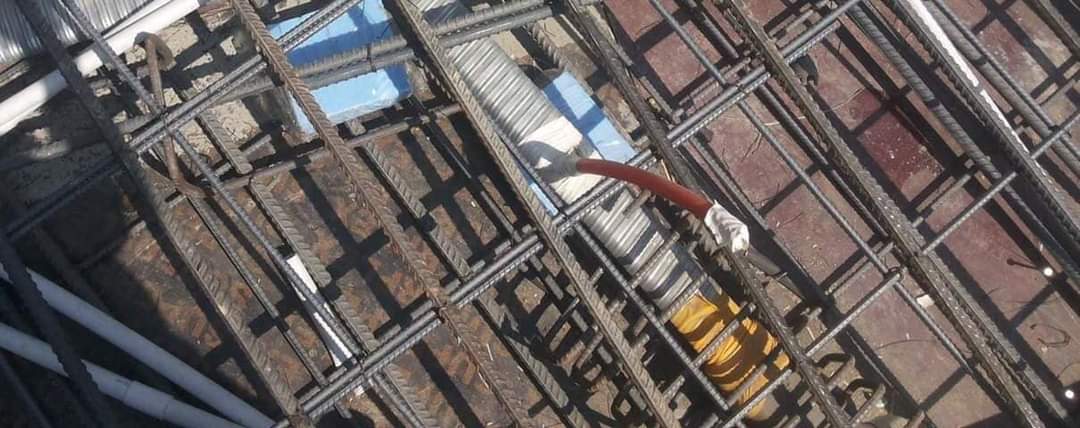

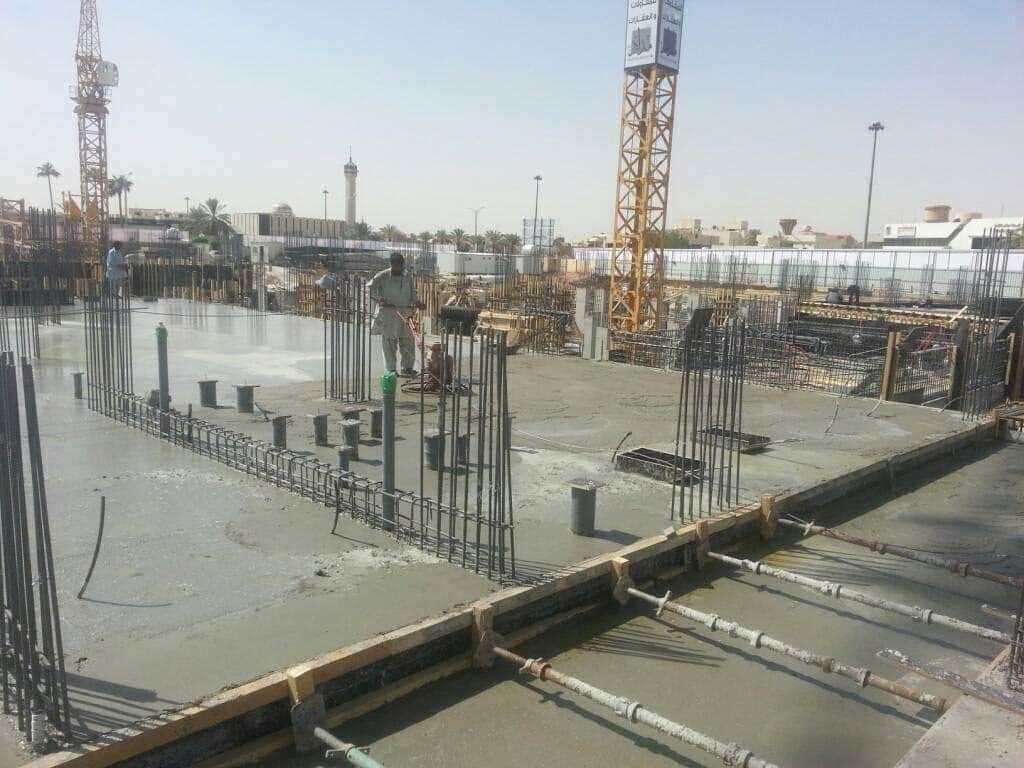

صورة توضح عملية حقن الكابلات عن طرقه أنابيب الحقن بأستخدام أحد مواد الجراوت الاسمنتية

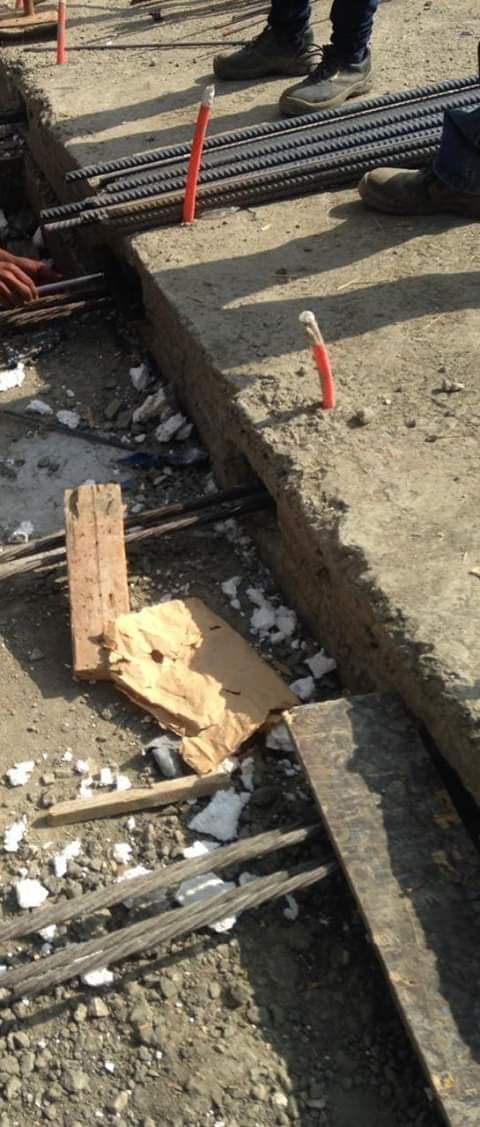

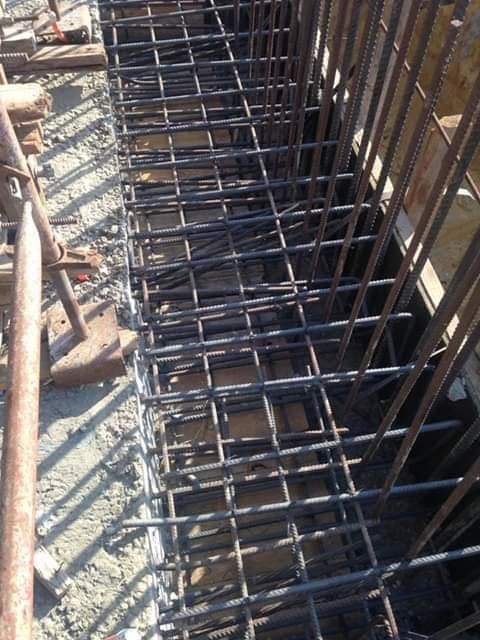

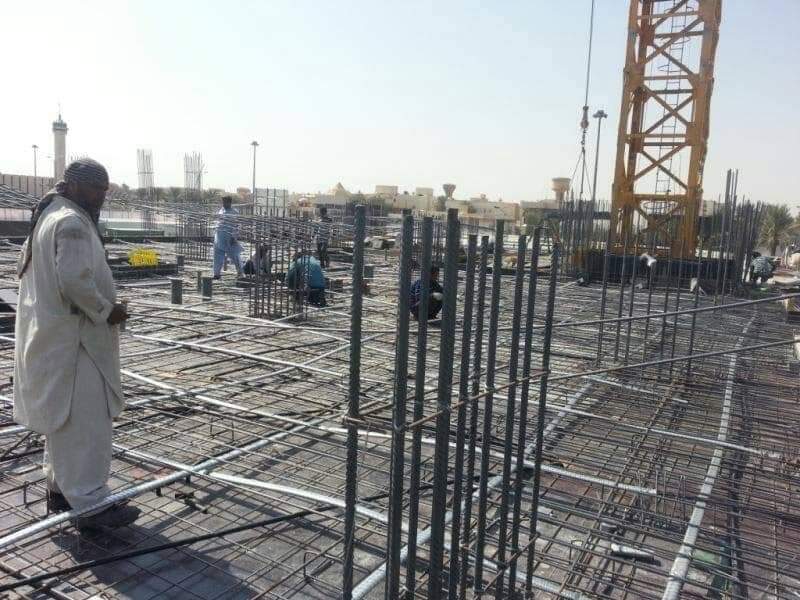

صورة توضح pour strip والذى يتم الشد من خلاله فى حاله ان احد جوانب السقف غير م الممكن الشد من خلاله مثل وجود حدود جار او خلافه .. و يكون له تسليح خاص به و يتم رفع الحديد ثم الشد ثم ارجاع الحديد مره اخرى و رش ماده رابطه والصب بعد اعتماد نتائج الشد

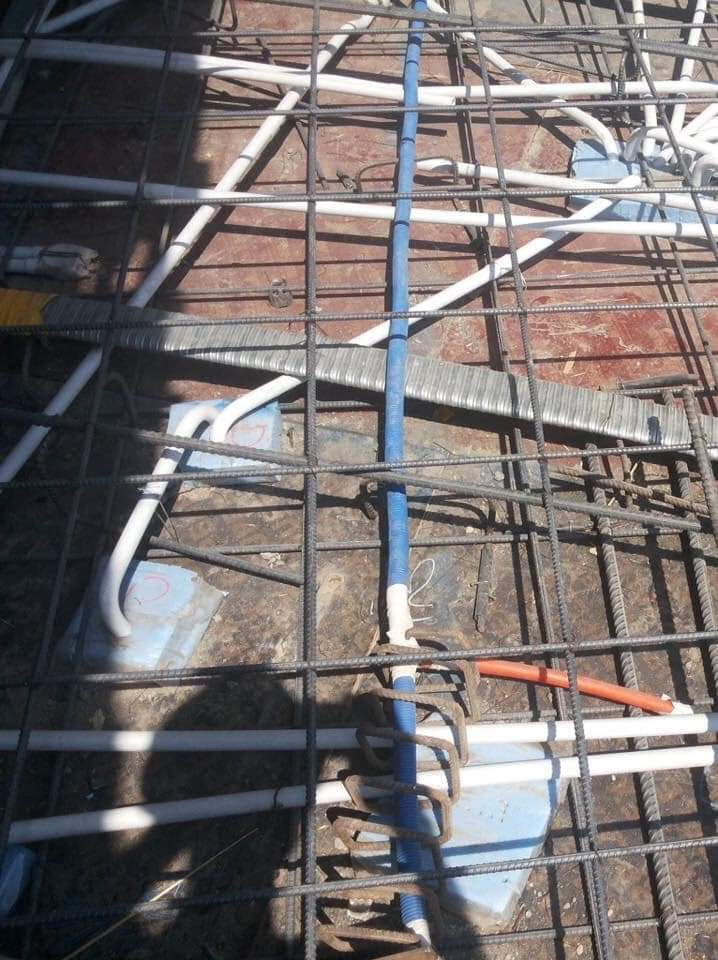

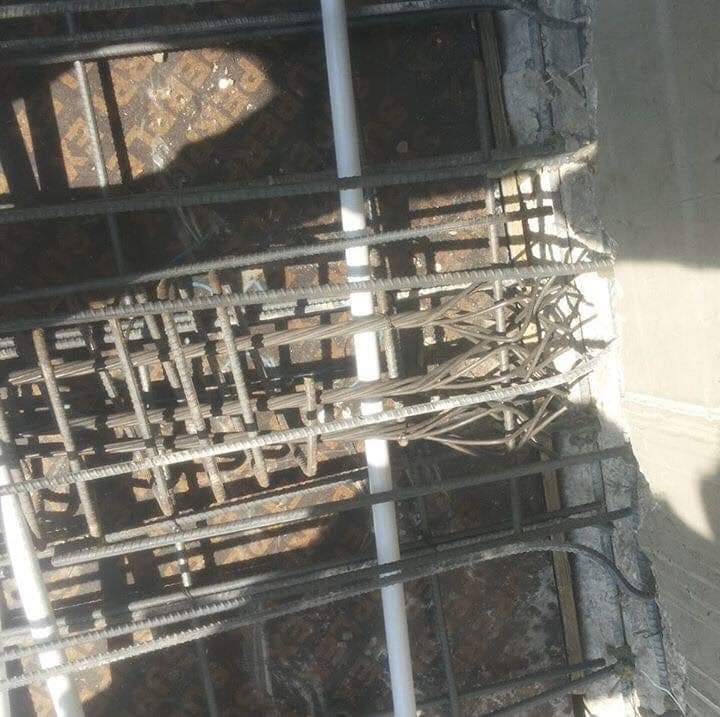

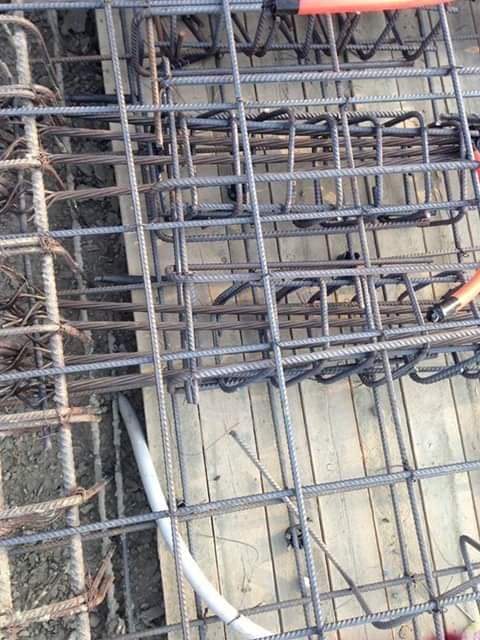

صورة توضح نهايه الويرات ويلاحظ و جود فضله سيخ حديد تربط بينهم كما يلاحظ و جود السوسته (الكانه الحلزونيه) و وجود U Bars

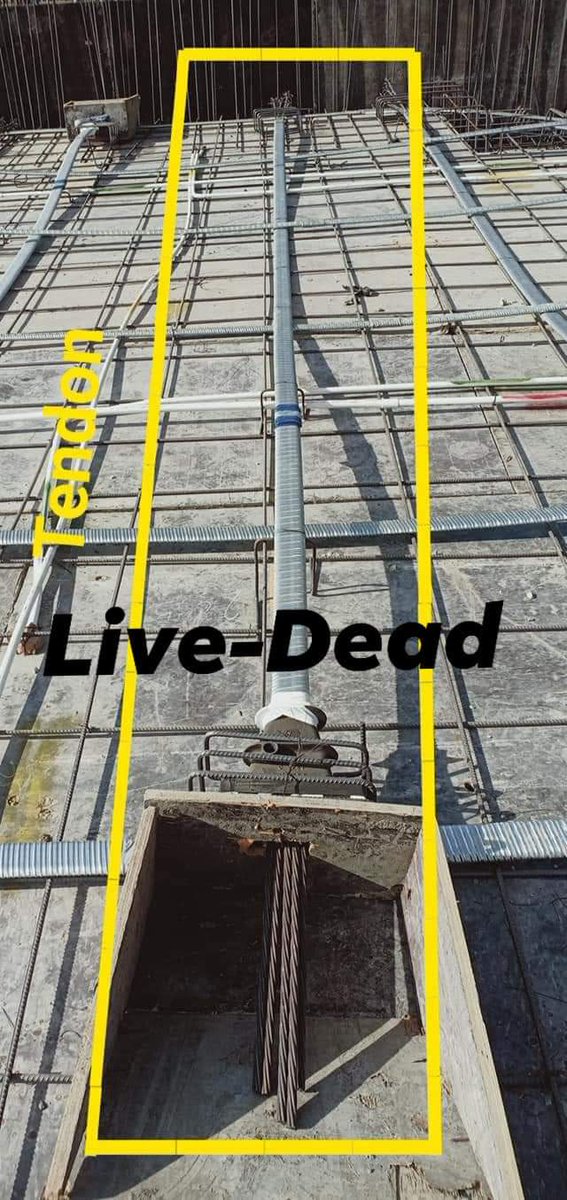

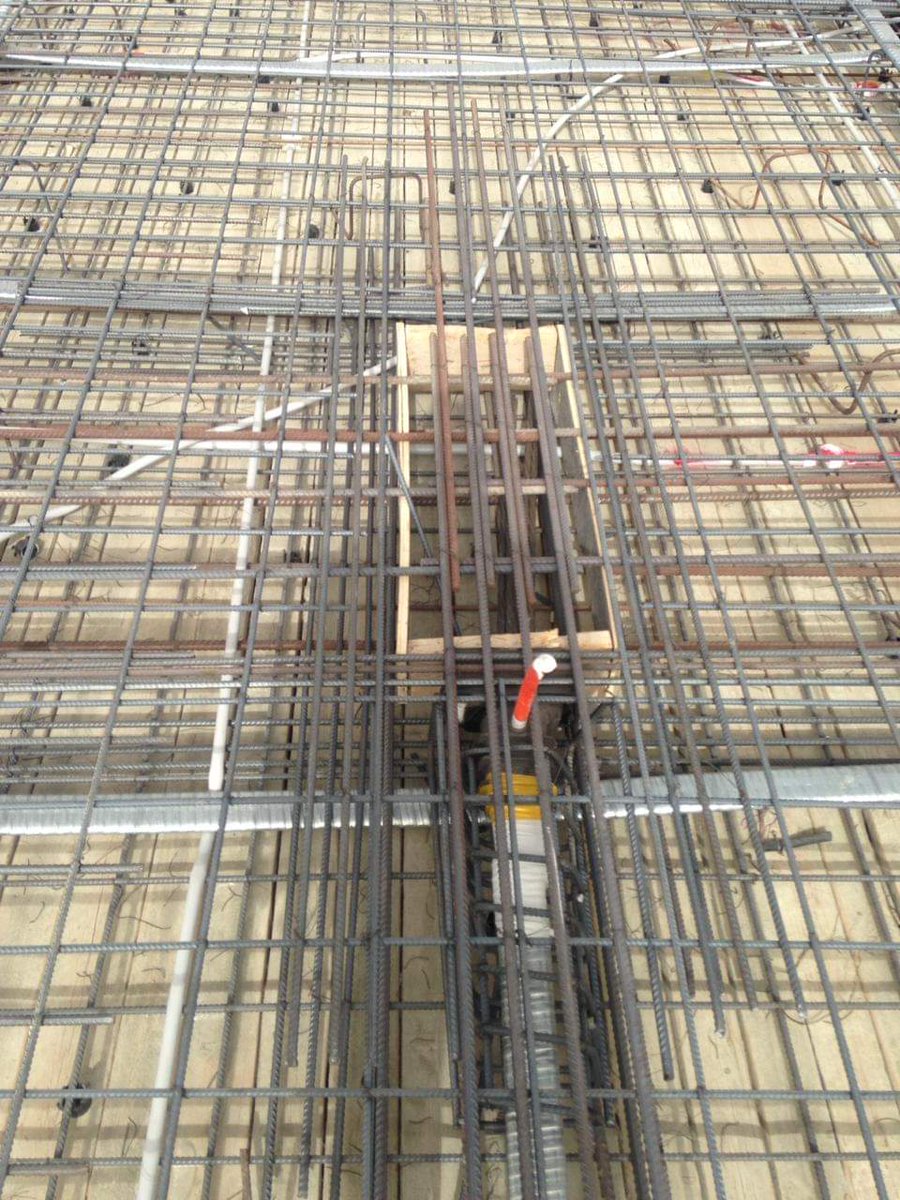

صورة لأحد البوكتات التى سيتم الشد من خلالها بعد الصب بعد تكسيح الحديد و يتضح الحديد الاضافى حولها و فوقها

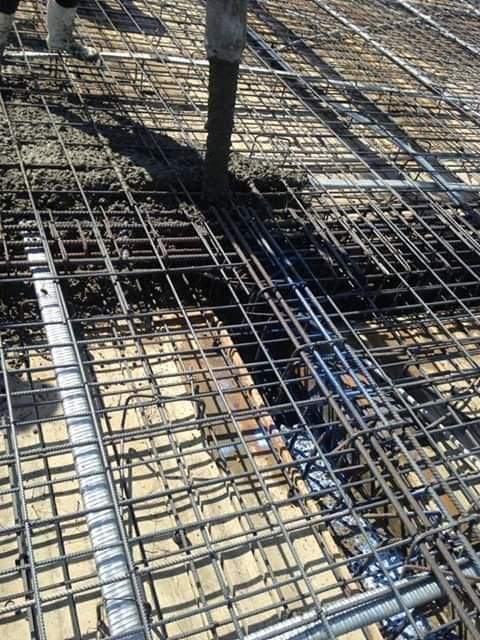

صورة أثناء صب السقف بعد رش ماده رابطة بين الخرسانات القديمه الخاصه بالحوائط والخرسانات الجديدة

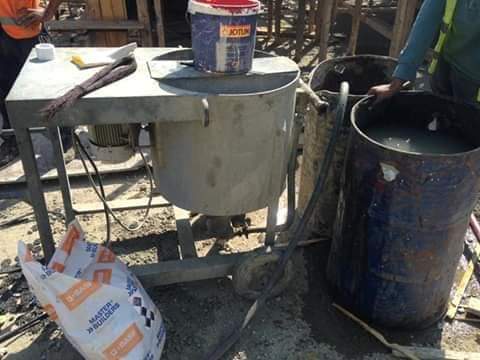

صورة توضح الماكينه المستخدمه فى عمليه الحقن

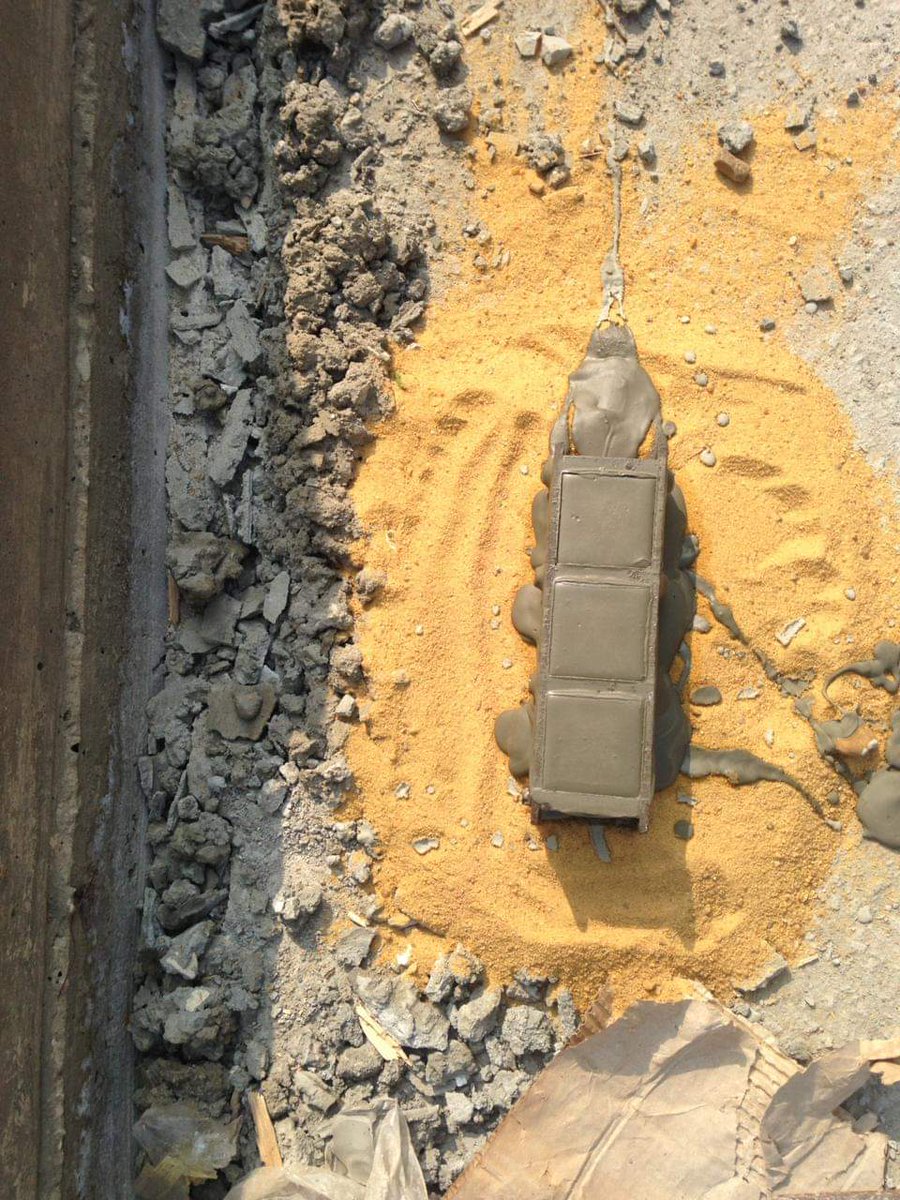

صورة توضح أخذ القراءات (استطالة الويرات بعد عملية الشد ) و يتضح أثار الفلين نتيجة التنظيف قبل الشد

كل شيء في هذا العالم له ايجابيات وسلبيات وتحدثنا عن مميزات البوست تنشن وهي كثيرة ولكن الأمر لا يخلو من بعض العيوب..
🔻 عيوب بلاطة البوست تنشن :
نظرا لوجود عدد من الاوتار والأسلاك المنتشرة داخل بلاطة البوست تنشن، فقد يؤدي إلى حدوث تآكل.

◀️تعقيد العمل: لا يمكن تنفيذ بلاطة البوست تنشن إلا بواسطة محترفين ماهرين، قد لا يتمتع العمال المحليون بالمهارات اللازمة لتنفيذ هذه البلاطة المعقدة.
📌المشكلة الرئيسية في استخدام بلاطة البوست تنشن هو أنه إذا لم يتم الحرص أثناء صنعها وتنفيذها،فقد يؤدي ذلك لحوادث مؤسفة في المستقبل

في كثير من الأحيان، لا يملأ العمال الجاهلون فجوات الأوتار والأسلاك بالكامل، تسبب هذه الفجوات تآكل الأسلاك التي قد تتقطع في وقت غير مناسب، مما يؤدي إلى بعض الأحداث غير المرغوبة.
