#ثريد رقم(2)
استكمالا للثريد السابق والذي نشرح فيه موضوع البوست تنشن باستفاضة من خلال سلسلة مقسمة لعدة أجزاء ومدعمة بالصور والفيديوهات والمصادر الهامة
#يتبع ثريد رقم (3)
⏪فضلا وليس أمرا متابعة وريتويت لتعم الفائدة قدر الإمكان ويصلكم كل جديد❤️🙏
#post_tension_slabs
#ثريد رقم(2)
استكمالا للثريد السابق والذي نشرح فيه موضوع البوست تنشن باستفاضة من خلال سلسلة مقسمة لعدة أجزاء ومدعمة بالصور والفيديوهات والمصادر الهامة
#يتبع ثريد رقم (3)
⏪فضلا وليس أمرا متابعة وريتويت لتعم الفائدة قدر الإمكان ويصلكم كل جديد❤️🙏
2-مرحلة التنفيذ:

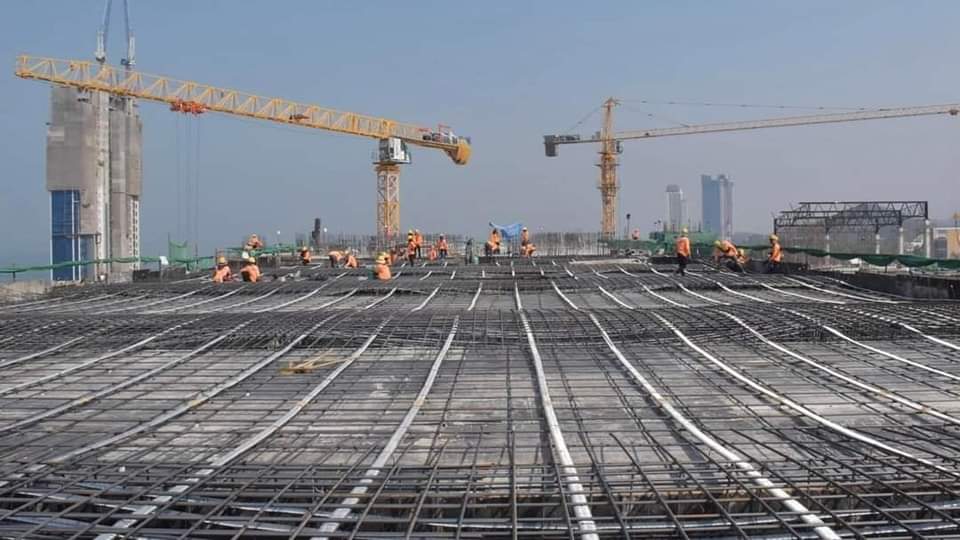

-بعد الإنتهاء من تطبيق السقف يقوم عمال البوست تنشن بتحديد أماكن الكراسى فى الأتجاهين X,Y و يتم كتابه إرتفاع كل كرسى على السقف بماركر
-بعد الإنتهاء من تطبيق السقف يقوم عمال البوست تنشن بتحديد أماكن الكراسى فى الأتجاهين X,Y و يتم كتابه إرتفاع كل كرسى على السقف بماركر
يفضل أستخدام لون ماركر مختلف فى كل إتجاه ثم يبدأ العمال بتقسيط الكراسى و تثبيتها على ألواح نجارة السقف مباشرة جيدا عن طريق ماكينه التدبيس أو عن طريق تثبيتها بمسامير ومن بعدها تفصيل أطوال الدكتات طبقا للوحات و زيادة 50 سم فى حاله الكابل Single و 100 سم فى حاله الكابلDouble .
-أثناء تفصيل الدكتات يكون الحداد أنتهى من الرقه السفليه للشبكه بعدها يقوم عمال البوست تنشن بتثبيت الدكتات على الكراسى عن طريق سلك الرباط و تدكيك السوست وتركيب انابيت الحقن و غيرها
-يراعى أثناء الإستلام مراجعه تقسيط الويرات و تقسيط الكراسى و إرتفاعات الكراسى وأماكن البصله و الكاست و أنابيب الحقن وعدد الويرات بكل داكت و التأكد من تثبيت الكراسى جيدا و تثبيت الدكتات بالكراسى جيدا وعمل كوبلر عند جميع الوصلات و تقفيله جيدا بشريط اللحام
و اماكن السوست(الكانه الحلزونية) عند نهاية وبداية الداكت
-بعدها يتم البدء فى الإعمال الكهربائيه والميكانيكيه و من بعدها الرقه العلويه .... ثم يتم إستلام الكابلات مره أخرى بالنظر للتأكد من عدم تحريك أى داكت من مكانه أثناء الأعمال الأخرى.
-بعدها يتم البدء فى الإعمال الكهربائيه والميكانيكيه و من بعدها الرقه العلويه .... ثم يتم إستلام الكابلات مره أخرى بالنظر للتأكد من عدم تحريك أى داكت من مكانه أثناء الأعمال الأخرى.
-فى حالة و جود مبنى مُحاط بمبانى أخرى من أحد أضلاعه يتم عمل Pour strip او Pocket بالسقف نفسه للشد من خلاله .
-ملحوظه: يمكن إستلام أعمال البوست تنشن قبل أو بعد الرقه العلويه بشرط الإستلام بعد نهاية جميع الاعمال بالسقف مره أخرى.
-ملحوظه: يمكن إستلام أعمال البوست تنشن قبل أو بعد الرقه العلويه بشرط الإستلام بعد نهاية جميع الاعمال بالسقف مره أخرى.
3-مرحلة الشد:
-بعد الإنتهاء من مرحلة صب السقف (بنفس إجهاد الخرسانة الموجود بالتصميم ~ فى الغالب لا يقل عن 350 كجم/سم2.) وفى وجود مهندس وعامل مختص يتم تكسير مكعبات خرسانه السقف بعد (4 أيام إلى 7 أيام)
-بعد الإنتهاء من مرحلة صب السقف (بنفس إجهاد الخرسانة الموجود بالتصميم ~ فى الغالب لا يقل عن 350 كجم/سم2.) وفى وجود مهندس وعامل مختص يتم تكسير مكعبات خرسانه السقف بعد (4 أيام إلى 7 أيام)
و فى حالة تحقيقها من (75% إلى 80 %) من قيمة الإجهاد المطلوب و إعتماد النتائج من المعمل المختص يتم عملية الشد.
-يقوم النجار بعمل سقاله حتى يتسنى للعمال عمليه الشد من الخارج فى حالة عدم وجود Pour Strips أو Pockets
-يقوم النجار بعمل سقاله حتى يتسنى للعمال عمليه الشد من الخارج فى حالة عدم وجود Pour Strips أو Pockets
-قبل عملية الشد يقوم عمال البوست تنشن بتنظيف أماكن الAnchor Head من بقايا الفليين و الخرسانه الزائده ووضع الويدجات وعمل علامة على الويرات عند نهاية الويدج قبل الشد بالمركر ومن بعدها تتم عملية الشد عن طريق Hydraulic Jack
-يتم الشد على 75% من قوه تصميم قطع الويرات بمعنى لو Minimum Breaking Load =260 KN سيتم الشد على 195KNو هى تقريباً تساوى 460BAR و فى حالة عدم نجاح قيمة الشد عند 75% يتم الشد مره أخرى على 80% بعد الرجوع لمكتب التصميم.
-فى حالة الكابلات الـDouble يتم شد الويرات من الناحيتين
-يتم تسجيل قرايات الشد(إستطاله الوير) بعد الإنتهاء من عملية الشد عن طريق القياس من وش الويدج إلى النقطة الموضحة بالمركر التى حدث لها إستطاله
-يتم تسجيل قرايات الشد(إستطاله الوير) بعد الإنتهاء من عملية الشد عن طريق القياس من وش الويدج إلى النقطة الموضحة بالمركر التى حدث لها إستطاله
4-مرحلة إعتماد النتائج:
-بعد الإنتهاء من عمليه تسجيل القرايات يتم إرسالها لمكتب التصميم لمراجعتها بالقيم الـElongation أو القيم الـ Theoretical التى من المفترض أن يحققها الويرالواحد.
-بعد الإنتهاء من عمليه تسجيل القرايات يتم إرسالها لمكتب التصميم لمراجعتها بالقيم الـElongation أو القيم الـ Theoretical التى من المفترض أن يحققها الويرالواحد.
-على سبيل المثال داكت به أربع ويرات يتم حساب إستطاله كل وير بالداكت على حدا عن طريق المعادله الأتيه
Variation %=( Extension - Theoretical/Theoretical)*100
Variation %=( Extension - Theoretical/Theoretical)*100
ثم يتم أخذ متوسطالـ Var. للأربع ويرات و مقارنه المتوسط بالقيمه المسوحه فى المشروع و ليكن (7%) لو أقل من أو تساوى 7% يتم إعتماد النتائج .. أكبر منها يتم الشد مرة أخرى على 80% من القوة
-بعد إعتماد نتائج الشد يتم تقطيع أشاير الكابلات الزائده بالصاروخ و تلييس مكانها بالمونه الأسمنتيه مضاف إليها جراوت.
-بعد 24 ساعه يمكن البدء فى عمليه حقن السقف عن طريق أحد مواد الجراوت
ملاحظة هاااامة: لايتم فك السقف إلا بعد أعتماد نتائج الشد من المكتب المسؤول.
#يتبع..
-بعد 24 ساعه يمكن البدء فى عمليه حقن السقف عن طريق أحد مواد الجراوت
ملاحظة هاااامة: لايتم فك السقف إلا بعد أعتماد نتائج الشد من المكتب المسؤول.
