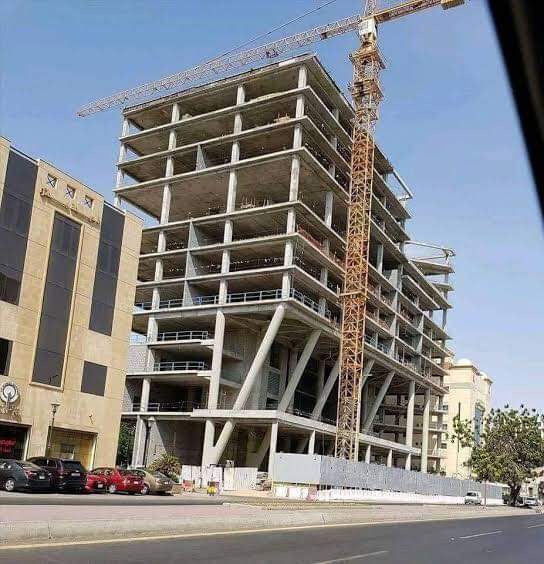

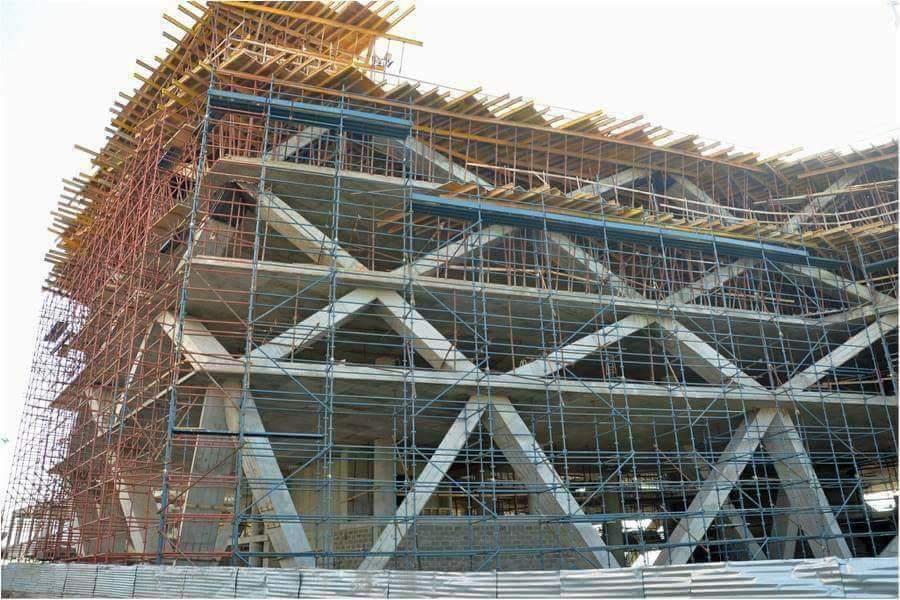

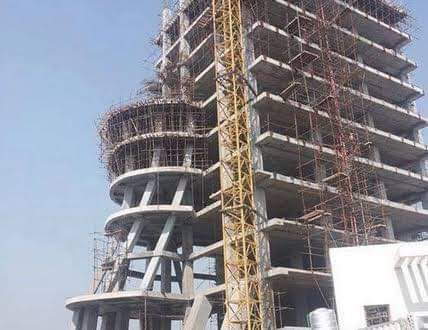

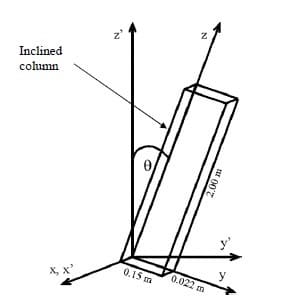

أربعة ملاحظات تساعدك على فهم كيف يتم تصميم الاعمدة المائلة "Inclined columns" او الاعمدة الفرعونية ⁉️🤔
#ثريد_هام
أربعة ملاحظات تساعدك على فهم كيف يتم تصميم الاعمدة المائلة "Inclined columns" او الاعمدة الفرعونية ⁉️🤔
#ثريد_هام

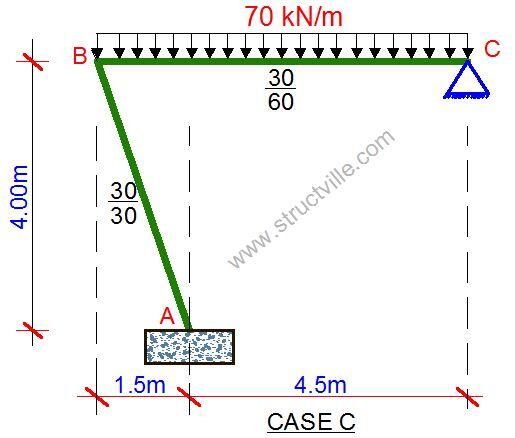

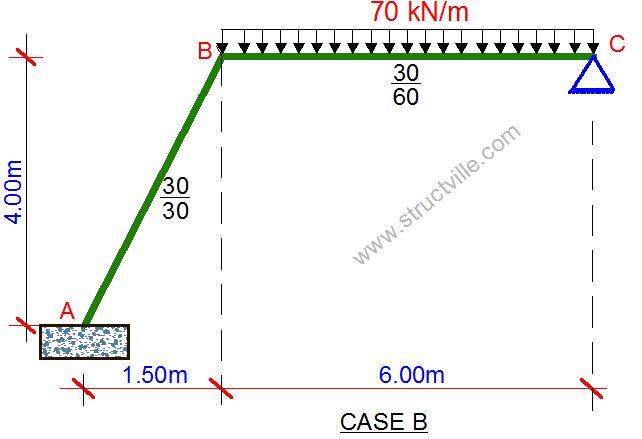

1- الربط للاعمدة يتم من خلال بلاطة Flat slab ولا يوجد (Drop beam) تربط الاعمدة وفي هذه الحالة يجب ربط الاعمدة من خلال كمرات"beams" حيث يتم التصميم للمنشأ على اساس (Farme Structure) حيث تتعرض الكمرات الى قوى شد tension بالاضافة للحمل الناتج عن البلاطة bending moment
اما في حالة تصميم الاعمدة لوحدها على أساس ان العمود معرض (لحمل لامركزي)(eccentricity) فأعتقد ان حجم الاعمدة سيكون كبيرا لن نحصل على التوازن ما لم ندخل بعين الاعتبار الربط بين الاعمدة والكمرات والتصميم على اساس أن المنشأ يمثل ((Frame Structure)) .
2- يتم تصميم الاعمدة المائلة على اساس القوى المحورية(Axil force) والعزوم الناشئه عن اللامركزية
ويتم ربط الاعمدة عند منسوب البلاطات بكمرات او في حالة البلاطات بدون أبيام يتم (زيادة تسليح البلاطات) عند اتصالها مع العمود
لتعمل كشداد(tie)
ويتم ربط الاعمدة عند منسوب البلاطات بكمرات او في حالة البلاطات بدون أبيام يتم (زيادة تسليح البلاطات) عند اتصالها مع العمود
لتعمل كشداد(tie)
لأن نقطة الاتصال بين العمود والبلاطة يحصل عندها تركيز فى الاجهادات تسبب تشرخ(cracks) وزيادة طول الانبعاج للعمود (Effective length)
ويمكن حسابه عن طريق البرامج الانشائية
كالـSAP 2000 .
ويمكن حسابه عن طريق البرامج الانشائية
كالـSAP 2000 .
3- المبنى محمول أساساً على النواة التي بالداخل
( CORE WAll )
اﻷعمدة المائلة أيضا حاملة مع وجود قوى أفقية تُنقل الى الكور عن طريق عناصر شد و ضغط في مستويات محددة من المبنى .
( CORE WAll )
اﻷعمدة المائلة أيضا حاملة مع وجود قوى أفقية تُنقل الى الكور عن طريق عناصر شد و ضغط في مستويات محددة من المبنى .

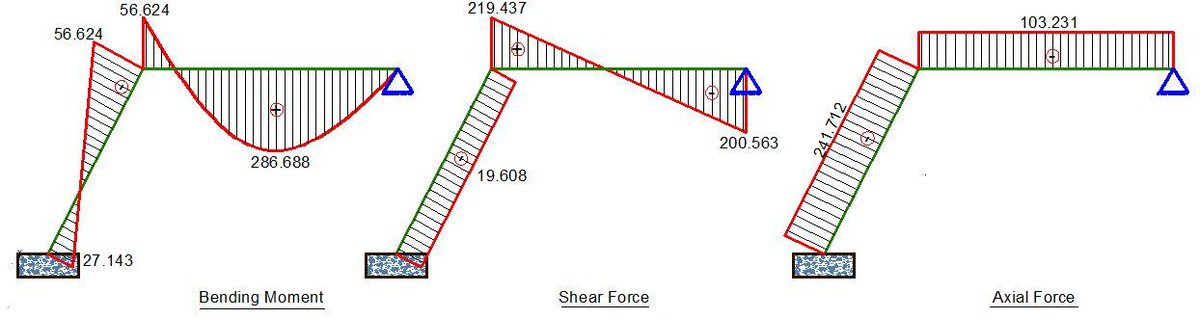

4- عند التصميم يجب أن يُؤخذ بالاعتبار
أن العمود المائل و عند نقله للأحمال يولد قوة شد مع الكمرة المرتبطة به في نهايته العلوية
و قوة ضغط مع الكمرة المرتبطة به في نهايته السفلية
أن العمود المائل و عند نقله للأحمال يولد قوة شد مع الكمرة المرتبطة به في نهايته العلوية
و قوة ضغط مع الكمرة المرتبطة به في نهايته السفلية
