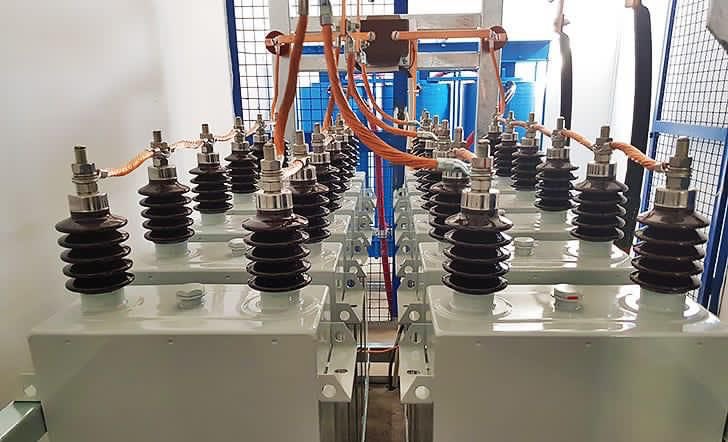

يتم توصيل Capacitor bank وذلك لتقليل الطاقة الغير فعالة Q المسحوبة من الشبكة ، نلجأ أستخدام المكثفات لضخ طاقة غير فعالة لمساعدة الشبكة وكذلك تقليل التيار المسحوب من الشبكة وكذلك سيتم استخدام حجم موصلات أقل. تابع 👇🏼
كابستور بنك يضخ KVAR لتحسين معامل القدرة PF

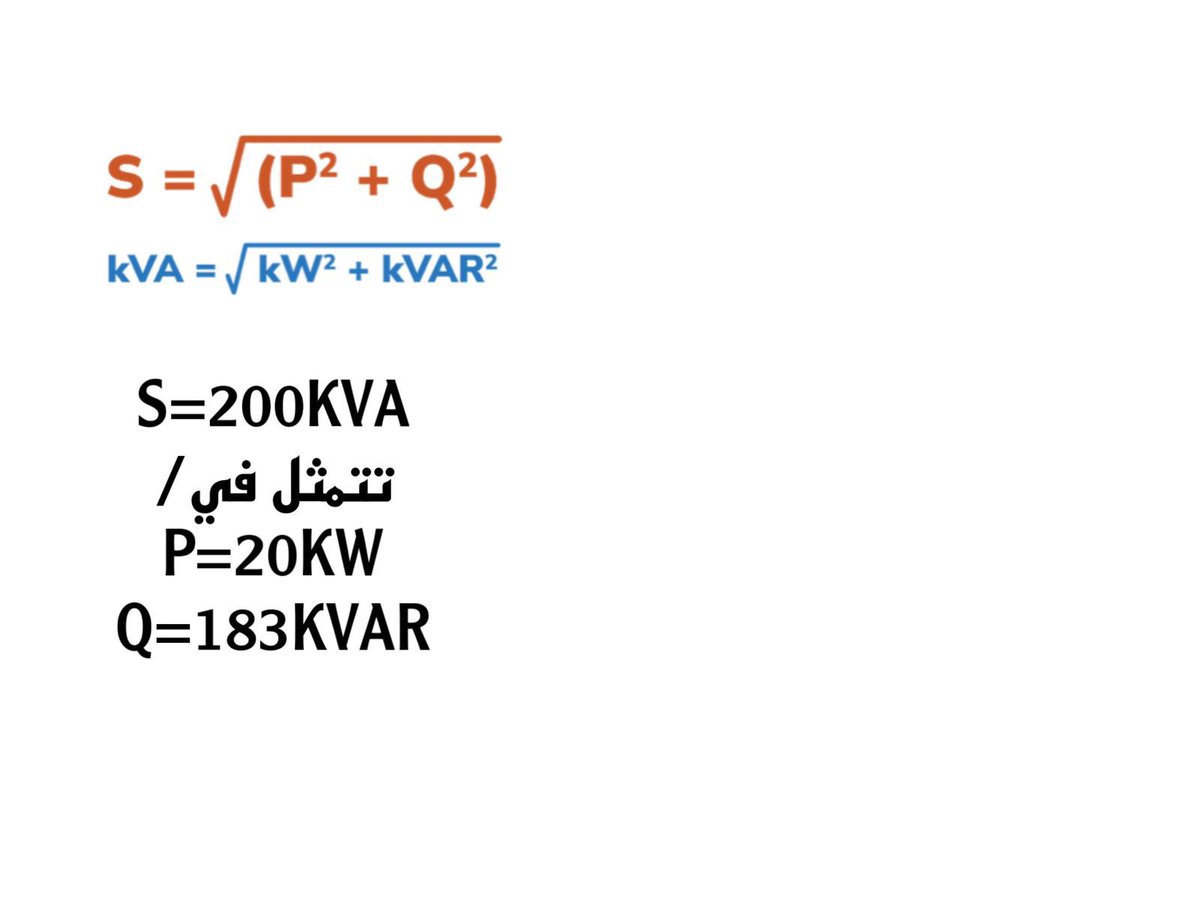

لو افترضنا لدينا حمل يحتاج الى 200KVA يتمثل في 20KW و 183KVAR . بدون مساعدة كابستور بنك
PF=P/S = 0.4
تدني معامل القدرة
لو افترضنا لدينا حمل يحتاج الى 200KVA يتمثل في 20KW و 183KVAR . بدون مساعدة كابستور بنك
PF=P/S = 0.4
تدني معامل القدرة
وبنفس المثال ولكن بمساعدة كابستور بنك يضخ كمثال 120KVAR
راح تنقص القدرة الغير فعالة المسحوبة من الشبكة
الكابستور بنك 120KVAR والشبكة تضخ 63KVAR فقط
ومنها سوف تقل قيمة S ومن خلال القانون S= 101 KVA
PF=P/S = 0.79
وهنا تحسن PF للشبكة اثناء ضخ Q للأحمال
راح تنقص القدرة الغير فعالة المسحوبة من الشبكة
الكابستور بنك 120KVAR والشبكة تضخ 63KVAR فقط
ومنها سوف تقل قيمة S ومن خلال القانون S= 101 KVA
PF=P/S = 0.79
وهنا تحسن PF للشبكة اثناء ضخ Q للأحمال

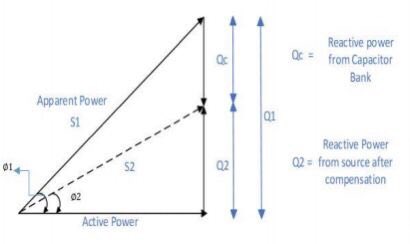

كلما قلت القدرة الغير فعالة المسحوبه من الشبكة كلما قلت الزاوية وتحسن البور فاكتور والصورة أدناه توضح
