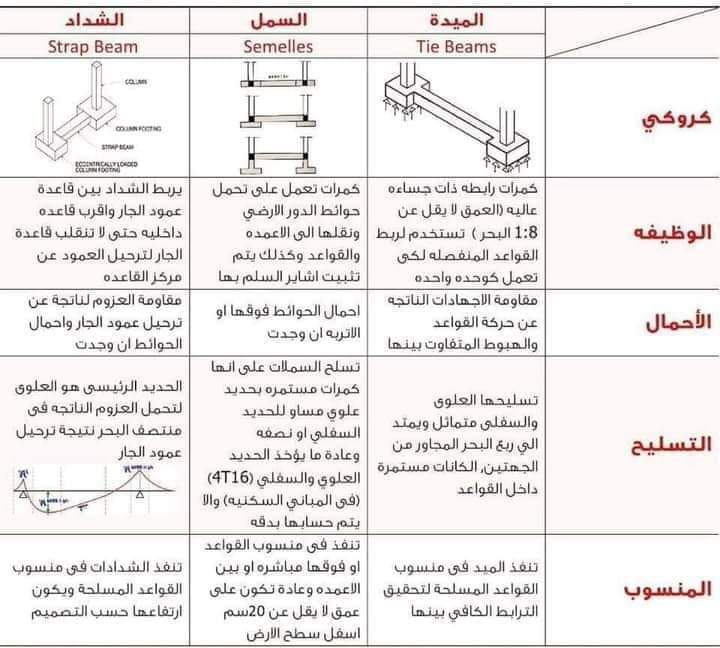

*️⃣الفرق بين الميدات والسملات والشدادات:-

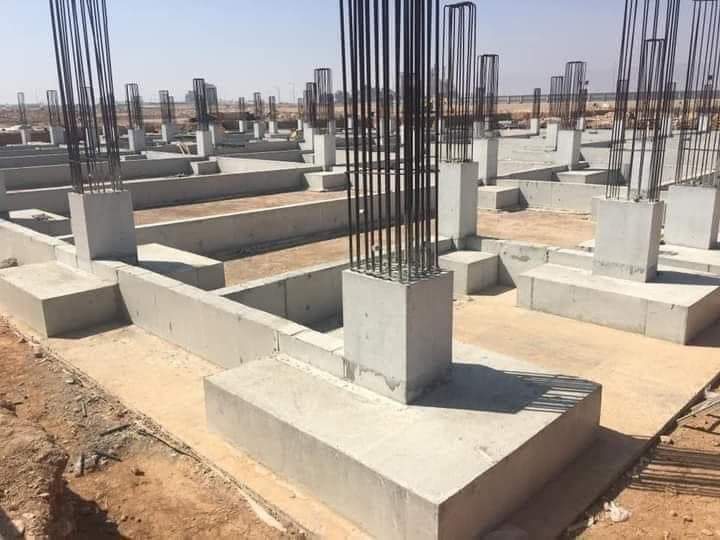

1️⃣ الميدات : هي كمرات رابطة ذات جساءة عالية عمقها لا يقل عن 1:8 البحر تستخدم لربط القواعد المنفصلة لكي تعمل كوحدة واحدة

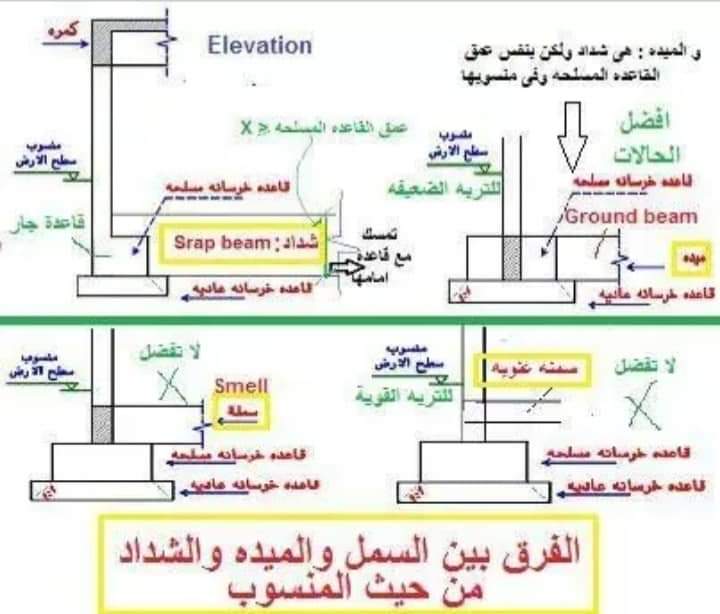

👈منسوبها هو منسوب القواعد المسلحة (القاع)
1️⃣ الميدات : هي كمرات رابطة ذات جساءة عالية عمقها لا يقل عن 1:8 البحر تستخدم لربط القواعد المنفصلة لكي تعمل كوحدة واحدة
👈منسوبها هو منسوب القواعد المسلحة (القاع)
👈وظيفتها مقاومة الإجهادات الناتجة عن حركة القواعد والهبوط المتفاوت بينها وحمل الحوائط إن وجدت
👈تسليحها العلوي والسفلي متماثل ويمتد الي ربع البحر المجاور من الجهتين وكانات الميدة تستمر داخل القواعد المسلحة.
👈تسليحها العلوي والسفلي متماثل ويمتد الي ربع البحر المجاور من الجهتين وكانات الميدة تستمر داخل القواعد المسلحة.
2️⃣ السملات : هي كمرات وظيفتها حمل حوائط الدور الأرضي ونقلها إلي الأعمدة والقواعد ويتم تثبيت أشاير السلم بها
I'm👈منسوبها تنفذ في منسوب القواعد المسلحة أو علي رقاب الأعمدة (أعلي من القواعد) أو بين الأعمدة
👈
I'm👈منسوبها تنفذ في منسوب القواعد المسلحة أو علي رقاب الأعمدة (أعلي من القواعد) أو بين الأعمدة
👈
تسليحها العلوي والسفلي متماثل أو العلوي نصف السفلي وعادة في المباني السكنية يكون التسليح ٤ فاي ١٦ علوي وسفلي

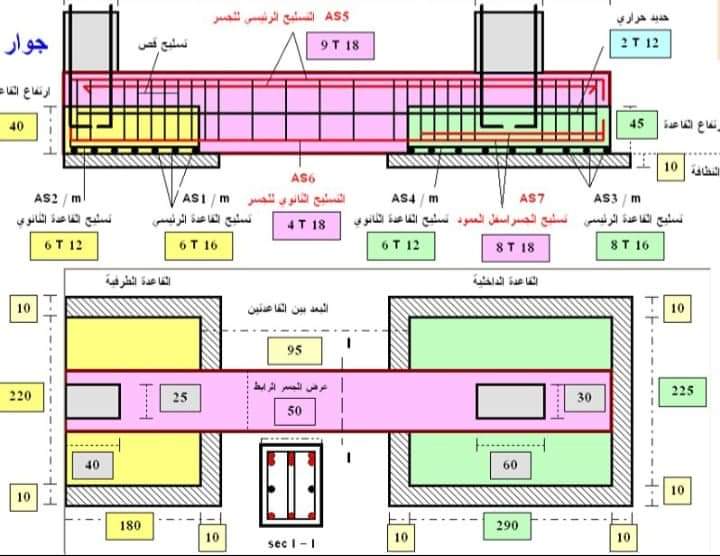

3️⃣ الشدادات : هي كمرات تربط بين قاعدة الجار وأقرب قاعدة داخلية حتي لا تنقلب قاعدة الجار نتيجة لامركزية عمود قاعدة الجار
👈
3️⃣ الشدادات : هي كمرات تربط بين قاعدة الجار وأقرب قاعدة داخلية حتي لا تنقلب قاعدة الجار نتيجة لامركزية عمود قاعدة الجار
👈
منسوبها هو منسوب القاعدة المسلحة (القاع) وغالباً ما يكون إرتفاع الشداد (ظهره) أعلي من منسوب القاعدة المسلحة
👈وظيفتها مقاومة العزوم الناتجة عن ترحيل عمود قاعدة الجار وحمل الحوائط إن وجدت
👈تسليحها الرئيسي هو العلوي لمقاومة العزوم الناتجة عن ترحيل عمود قاعدة الجار في منتصف البحر
👈وظيفتها مقاومة العزوم الناتجة عن ترحيل عمود قاعدة الجار وحمل الحوائط إن وجدت
👈تسليحها الرئيسي هو العلوي لمقاومة العزوم الناتجة عن ترحيل عمود قاعدة الجار في منتصف البحر
