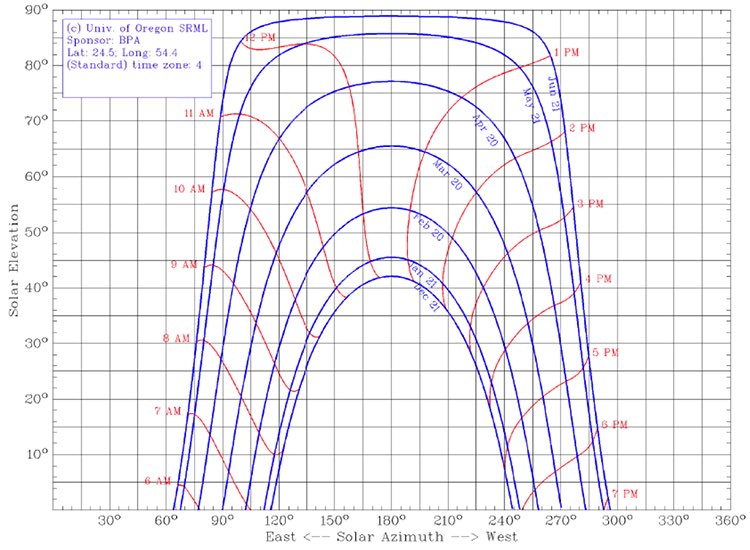

مخطط الشمس (sun chart )
وهو عبارة عن مخطط و رسم بياني لمسار الشمس طوال السنة باختلاف الأشهر الميلادية ، حيث أن المحور الأفقي يمثل اتجاه الشمس (من الشرق إلى الغرب ) وكلما زادت المسافة بينهما كلما كان النهار أطول ، وكل قوس من هذه الاقواس تمثل مسار الشمس في الاشهر الميلادية.
يتبع
وهو عبارة عن مخطط و رسم بياني لمسار الشمس طوال السنة باختلاف الأشهر الميلادية ، حيث أن المحور الأفقي يمثل اتجاه الشمس (من الشرق إلى الغرب ) وكلما زادت المسافة بينهما كلما كان النهار أطول ، وكل قوس من هذه الاقواس تمثل مسار الشمس في الاشهر الميلادية.
يتبع
و المحور الرأسي يمثل ارتفاع الشمس وكلما زاد ارتفاع الشمس كلما قل طول الظل الناتج من الاجسام ، و نلاحظ بالمخطط أدناه أنه في شهر ديسمبر تكون الشمس أقل ارتفاعا من الأشهر الأخرى وبالتالي تأثير الظل يكون أقوى .
يتبع
يتبع
لذلك عند تصميم نظام طاقة شمسية يجب دراسة و تحليل أثر الظلال على الألواح الشمسية بالموقع بناء على أثر الظلال في شهر ديسمبر لأن تأثير الظل خلال شهر ديسمبر أقوى من الأشهر الأخرى وبالتالي التنبؤ بالحالة الأسوأ للظلال بالنسبة لنظام الطاقة الشمسية.
