أحيانا يحدث زيادة أو نقصان في أبعاد العناصر الإنشائية، ما هي أسباب هذه الزيادة أو النقصان بعد الصب⁉️🤔 وما هي سماحيات الكود لها⁉️🤔 وما هو تأثير ذلك على العنصر الخرساني⁉️🤔
في #هذا_الثريد نجيب عن ذلك
#ثريد_هام فضلا وليس أمرا ريتويت لتعم الفائدة ومتابعة ليصلكم كل جديد❤️🙏
في #هذا_الثريد نجيب عن ذلك
#ثريد_هام فضلا وليس أمرا ريتويت لتعم الفائدة ومتابعة ليصلكم كل جديد❤️🙏

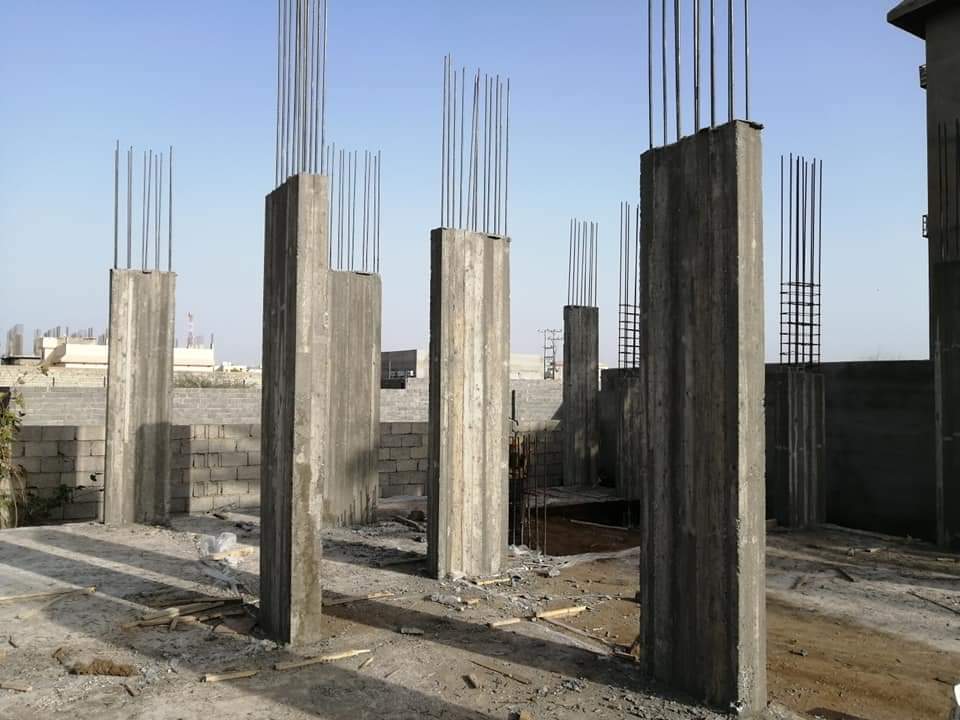

من الأمور الشائعة جدا في المواقع عند تنفيذ الكمرات و الأعمدة الخرسانية خصوصا وبعد الانتهاء من الصب هي الزيادة والنقصان في الأبعاد فمثلا اذا كان ابعاد العمود في المخطط 25×50 سم قد تجده بعد الصب زادت أبعاده وأصبح 51×25.5سم أو تنقص ابعاده وتصبح 24.5×49سم .. الكمرات نفس الأمر..
#السؤال_الذي_يطرح_نفسه
ما هي اسباب الزيادة أو النقصان بعد الصب وما هي سماحيات الكود لها وما هو تأثير ذلك على العنصر الخرساني ؟
ما هي اسباب الزيادة أو النقصان بعد الصب وما هي سماحيات الكود لها وما هو تأثير ذلك على العنصر الخرساني ؟
في الحقيقة ان الزيادة والنقصان في المقطع الخرساني بعد الصب وتحديدا الاعمدة والكمرات يعود إلى أسباب كثيرها من أهمها ..
1/استخدام معدات ذات مقاسات غير دقيقة مثلا كألواح بليود"plywood" تم قطعها بشكل غير دقيق .."خطأ عند قطع الواح البليود"
1/استخدام معدات ذات مقاسات غير دقيقة مثلا كألواح بليود"plywood" تم قطعها بشكل غير دقيق .."خطأ عند قطع الواح البليود"
2/خطأ في نجارة العمود أو الكمرة من النجار "خطا تطبيل"
3/عدم استخدام التخانات أو خطأ في توزيع التخانات
4/عدم تدعيم الفورم والحركة الشديدة للفورم أثناء الصب ..
..إلخ
3/عدم استخدام التخانات أو خطأ في توزيع التخانات
4/عدم تدعيم الفورم والحركة الشديدة للفورم أثناء الصب ..
..إلخ

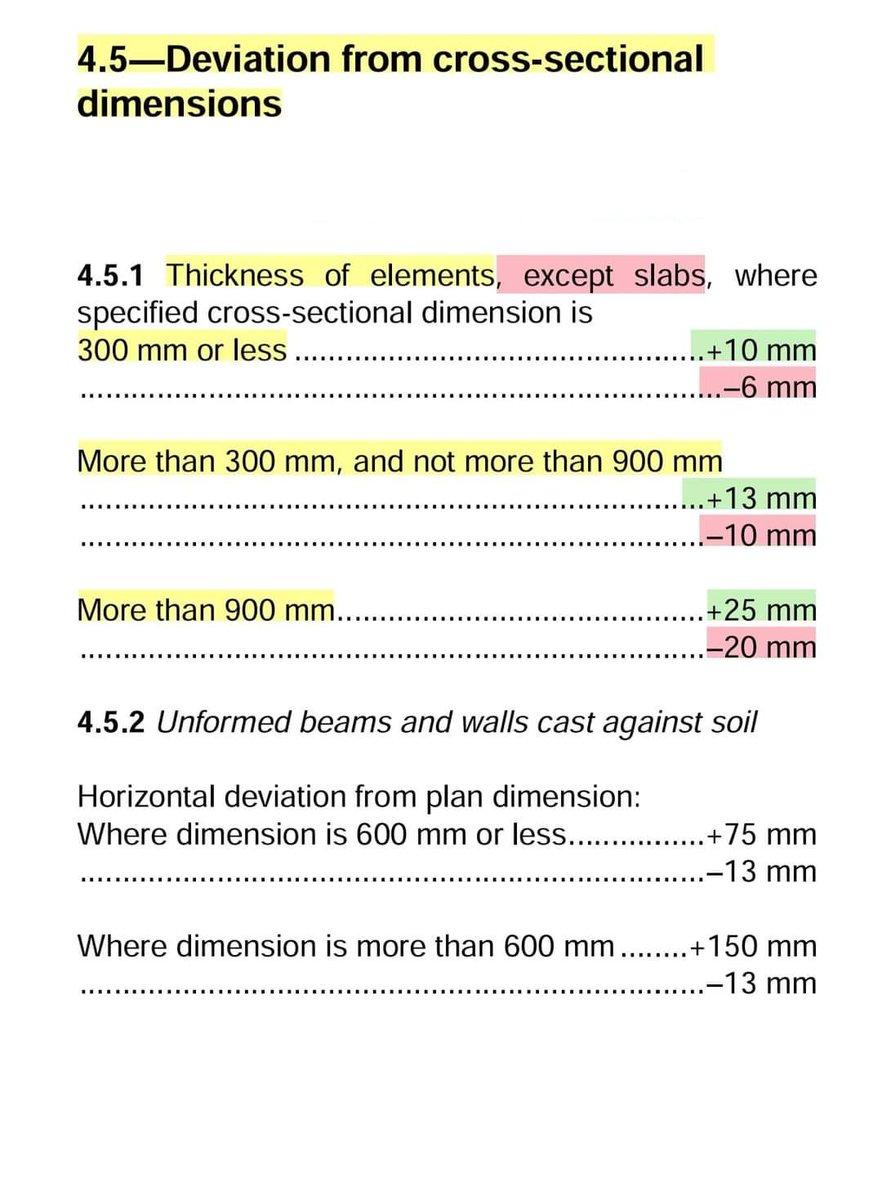

#سماحية_الكود_الامريكي_للزيادة_أو_النقصان_للعناصر_الخرسانية_بعد_الصب :
تعمتد سماحية الكود للزيادة أو النقصان للعنصر على الاتجاه المدروس فمثلا اذا كان البعد في المخطط (specified Cross section) :
1/أقل من 300mm
مسموح لك بزيادة 10mm أو نقصان 6mm .
تعمتد سماحية الكود للزيادة أو النقصان للعنصر على الاتجاه المدروس فمثلا اذا كان البعد في المخطط (specified Cross section) :
1/أقل من 300mm
مسموح لك بزيادة 10mm أو نقصان 6mm .
2/أكبر من 300وأقل 900mm
مسموح لك بزيادة 13mm أو نقصان 10mm .
3/أكبر من 900mm
مسموح لك بزيادة 25mm أو نقصان 20mm
مسموح لك بزيادة 13mm أو نقصان 10mm .
3/أكبر من 900mm
مسموح لك بزيادة 25mm أو نقصان 20mm
#مثال :
عمود أبعاده في المخطط 25×60
وبعد الصب وجدت أبعاده 61×24.5 سم
بمعنى أنه تم زيادة 1سم(10mm) للاتجاه الطويل للعمود وتم نقصان 0.5سم(5mm) للاتجاه القصير للعمود .
كمهندس استشاري هل ستقبل العمود ؟
عمود أبعاده في المخطط 25×60
وبعد الصب وجدت أبعاده 61×24.5 سم
بمعنى أنه تم زيادة 1سم(10mm) للاتجاه الطويل للعمود وتم نقصان 0.5سم(5mm) للاتجاه القصير للعمود .
كمهندس استشاري هل ستقبل العمود ؟
1/#سماحية_الاتجاه_القصير
بما أن الاتجاه في المخطط 25سم وهي أقل من 30سم فمسموح بنقصان 0.6سم(6mm)
وبما أن النقصان أقل من النقصان المسموح به فالاتجاه القصير #مقبول
بما أن الاتجاه في المخطط 25سم وهي أقل من 30سم فمسموح بنقصان 0.6سم(6mm)
وبما أن النقصان أقل من النقصان المسموح به فالاتجاه القصير #مقبول
2/#سماحية_الاتجاه_الطويل :
بما أن الاتجاه في المخطط 60سم وهي أكبر من 30سم وأقل من 90سم فمسموح بزيادة 1.3سم
وبما أن الزيادة أقل من الزيادة المسموح بها فالاتجاه الطويل #مقبول ..
بما أن الاتجاه في المخطط 60سم وهي أكبر من 30سم وأقل من 90سم فمسموح بزيادة 1.3سم
وبما أن الزيادة أقل من الزيادة المسموح بها فالاتجاه الطويل #مقبول ..
#الخلاصة :
يمكن أن تزيد أو تنقص ابعاد العنصر الخرساني اثناء مرحلة التنفيذ بعد الصب لاسباب كثيرة ويجب أن تكون الزيادة او النقصان في حدود سماحية الكود لها .
يمكن أن تزيد أو تنقص ابعاد العنصر الخرساني اثناء مرحلة التنفيذ بعد الصب لاسباب كثيرة ويجب أن تكون الزيادة او النقصان في حدود سماحية الكود لها .
والنقصان أكثر من المسموح به يؤثر على سعة تحمل المقطع .
