#عتبات_الأبواب_والشبابيك - Lintels
من أهم أسباب الشروخ على جانبي الفتحات أعلاها وأسفلها هو استخدام عتب جاهز بارتفاع 5او 6 سم واسناده 10 سم في هذا #الثريد سنتحدث باستفاضة عن عتبات الأبواب والشبابيك وتفاصيلها،،
فضلا وليس أمرا متابعة وريتويت لتعم الفائدة ويصلكم كل جديد❤️🙏
من أهم أسباب الشروخ على جانبي الفتحات أعلاها وأسفلها هو استخدام عتب جاهز بارتفاع 5او 6 سم واسناده 10 سم في هذا #الثريد سنتحدث باستفاضة عن عتبات الأبواب والشبابيك وتفاصيلها،،
فضلا وليس أمرا متابعة وريتويت لتعم الفائدة ويصلكم كل جديد❤️🙏

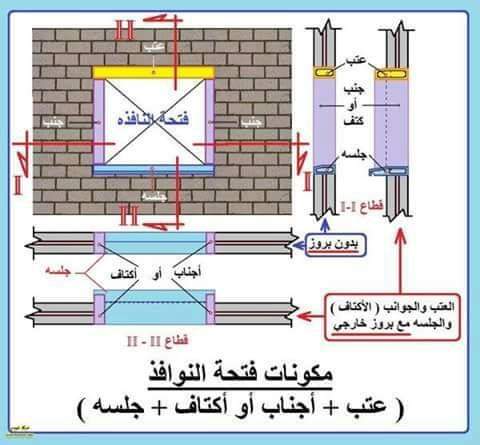

العتبة تطلق على الجسر او الكمرة الممتدة فوق الفتحات والتي هي من الاجزاء الانشائية الخرسانية المسلحة

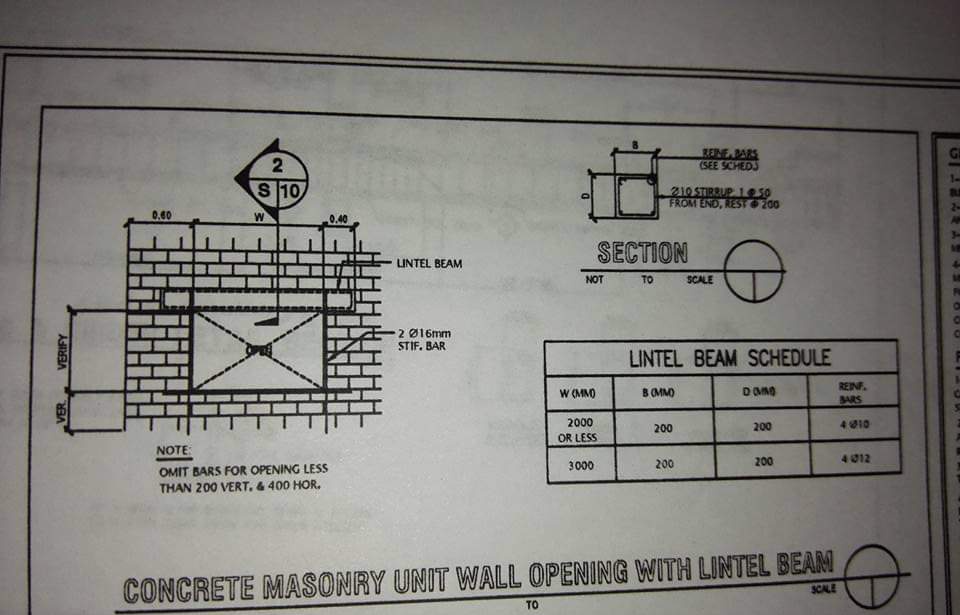

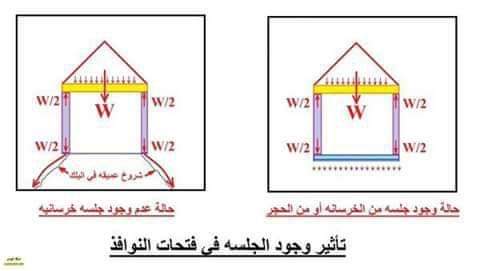

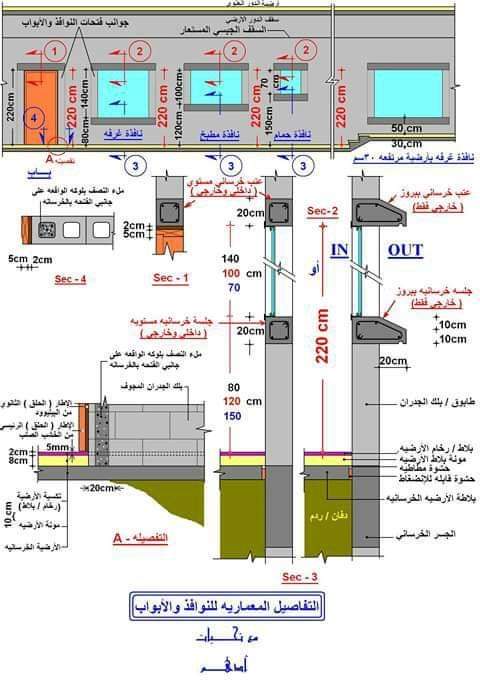

صورة الكود الامريكى من مخطط تم تنفيذه كذلك مرفق العديد من الصور من الكود السوري وصور أخرى في الثريد
صورة الكود الامريكى من مخطط تم تنفيذه كذلك مرفق العديد من الصور من الكود السوري وصور أخرى في الثريد
والتي تقوم باسناد الاحمال فوق( الفتحات ) فتحات النوافذ والابواب وغيرها
-تصمم العتبات بنفس القوانين للاجزاء التي تتعرض لعزوم الثني flexural members ويحسب تسليح القص على فرض ان الخرسانة هي التي تتحمل القص وان اي زيادة في قوة القص عن ما تتحمله الخرسانة فسيتحمله حديد التسليح
-تصمم العتبات بنفس القوانين للاجزاء التي تتعرض لعزوم الثني flexural members ويحسب تسليح القص على فرض ان الخرسانة هي التي تتحمل القص وان اي زيادة في قوة القص عن ما تتحمله الخرسانة فسيتحمله حديد التسليح
-بالنسبة الى مسافة ارتكاز العتبة فتختلف باختلاف الاحمال المسلطة وطول فضاء الفتحة
-بالنسبة لفائدته كما ذكرت اعلاه بانها تقوم باسناد الاحمال فوق الفتحات وتنقلها الى جدران الارتكاز
-بالنسبة لفائدته كما ذكرت اعلاه بانها تقوم باسناد الاحمال فوق الفتحات وتنقلها الى جدران الارتكاز
ويعمل العتب عادة من مادة تتحمل الشد مثل الخشب أو الصلب أو الخرسانة المسلحة
وقد يعمل أحياناُ من الحجر وقد يعمل من الطوب إذا كان المنظر يتطلب ذلك .
وقد تترك مادة العتب ظاهرة أو يعمل لها بياض وقد يكون فى مستوى الحائط الرأسي ( مخدم ) وقد يعمل بارزاُ عنه أو غاطساُ .
وقد يعمل أحياناُ من الحجر وقد يعمل من الطوب إذا كان المنظر يتطلب ذلك .
وقد تترك مادة العتب ظاهرة أو يعمل لها بياض وقد يكون فى مستوى الحائط الرأسي ( مخدم ) وقد يعمل بارزاُ عنه أو غاطساُ .

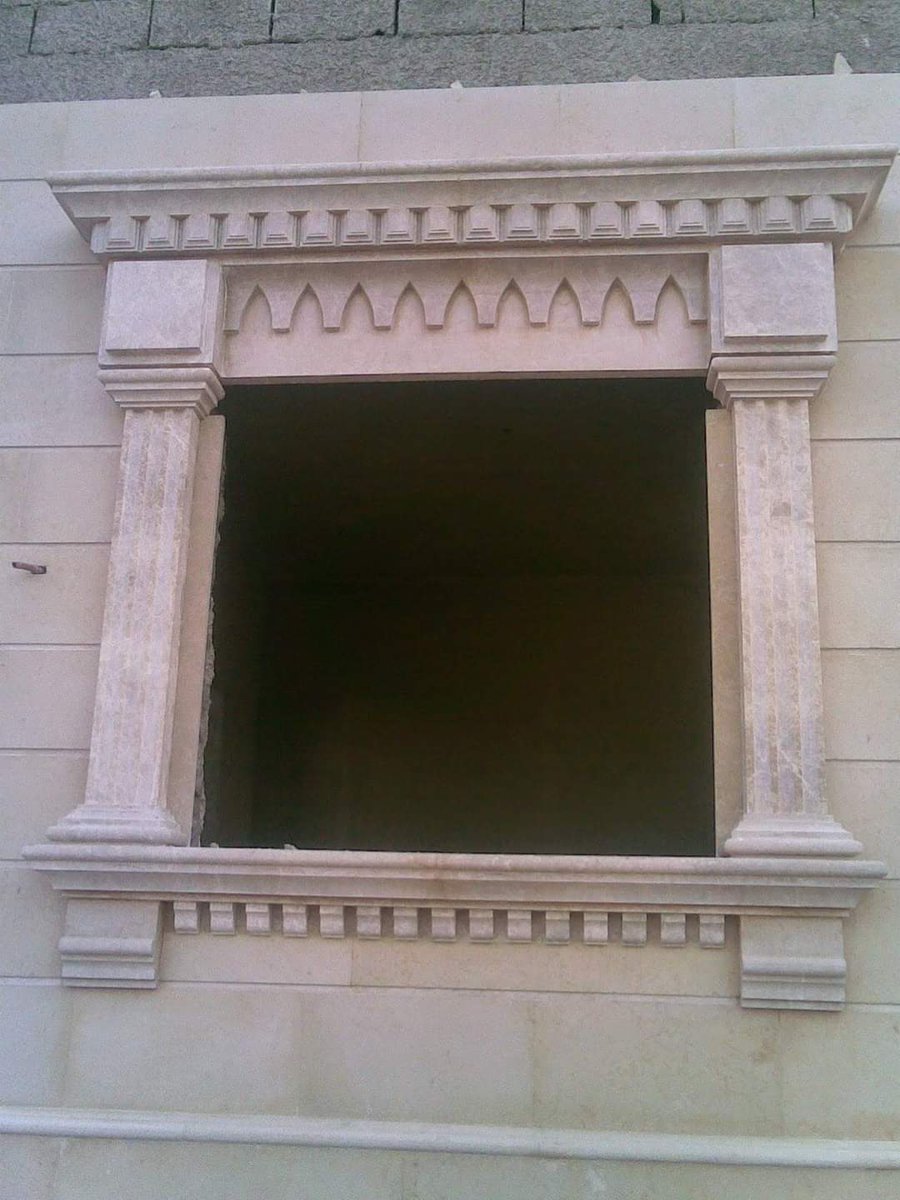

العتب من الحجر :
أما أن يكون مكون من قطعة واحدة بسمك الحائط أو مكون من قطع مجاورة تكمل سمك الحائط ويجب ألا يقل إرتفاعه عن ربع البحر ألا إذا كان ذلك يتوقف بالطبع على الأحمال المؤثرة على العتب وعلى نوع الحجر المستعمل وعلى الشكل المعماري
أما أن يكون مكون من قطعة واحدة بسمك الحائط أو مكون من قطع مجاورة تكمل سمك الحائط ويجب ألا يقل إرتفاعه عن ربع البحر ألا إذا كان ذلك يتوقف بالطبع على الأحمال المؤثرة على العتب وعلى نوع الحجر المستعمل وعلى الشكل المعماري
ويعمل العتب الحجر عيرة ( غير حامل ) ويعمل خلفة عتب من الخشب أو الصلب أو الخرسانة المسلحة ويقوم بحمل الأحمال نيابة عنه
وأحيانا يقوم العتب الخلفي بحمل العتب العيرة .
وأحيانا يقوم العتب الخلفي بحمل العتب العيرة .
الأعتاب من الصلب :
وتعمل من قطاعات من الصلب المغلف من الخرسانة لتقاوم الحريق والصدأ وتكون من الكمرات على شكل l غالباُ
وقد تكون من الكمرات على شكل مجرى أو L زوايا ـ ...ألخ
وتعمل من قطاعات من الصلب المغلف من الخرسانة لتقاوم الحريق والصدأ وتكون من الكمرات على شكل l غالباُ
وقد تكون من الكمرات على شكل مجرى أو L زوايا ـ ...ألخ
وعادة ما تكون الكمرات الصلب فى العتب كمرتين لحوائط 25 سم
ويحافظ على المسافة بينها باستعمال مبعدات من الصلب ( جاويط ) وهو عبارة عن مواسير صلب داخله مقلوظ من الأطراف
ويحافظ على المسافة بينها باستعمال مبعدات من الصلب ( جاويط ) وهو عبارة عن مواسير صلب داخله مقلوظ من الأطراف

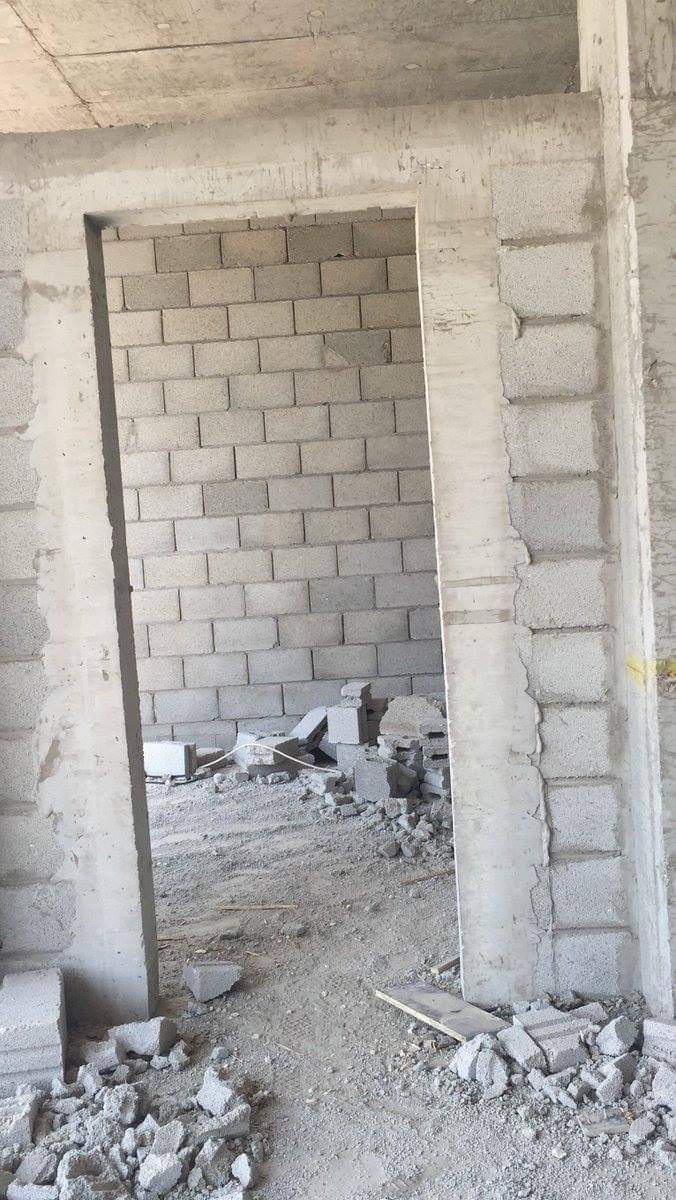

الأعتاب الخرسانية وهي نوعان :-

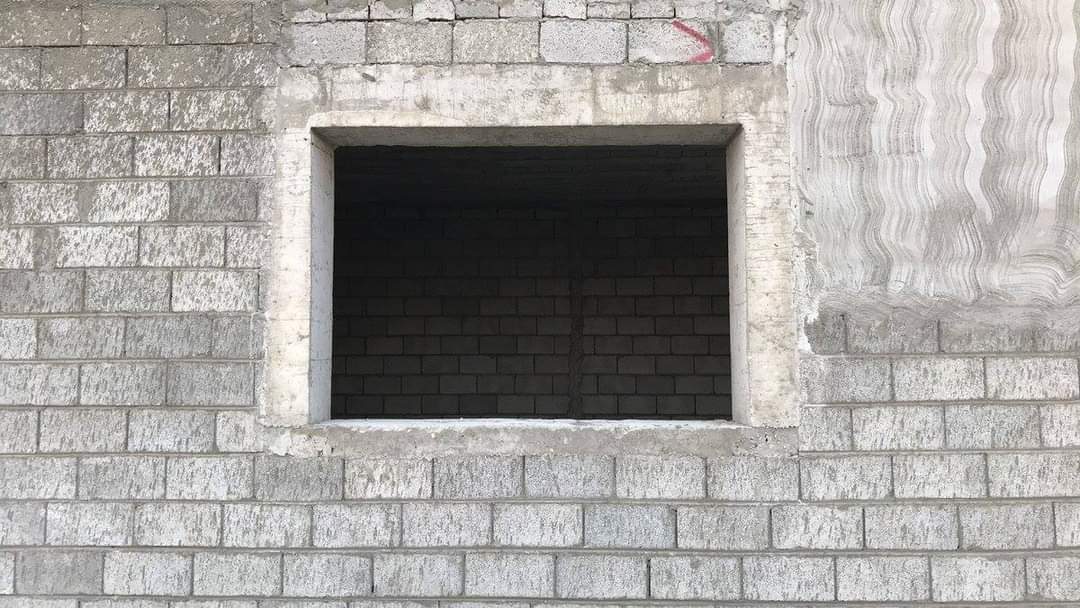

1- عتب مصبوب فى مكانه : وتعمل له شدة فى موقعه بعد وضع التسليح به ويعمل عرضه مساوى لعرض الحائط .
1- عتب مصبوب فى مكانه : وتعمل له شدة فى موقعه بعد وضع التسليح به ويعمل عرضه مساوى لعرض الحائط .
2- عتب جاهز الصب :
هو الذي يتم صبه بعيداُ عن الحائط ويركب فى قاعدته وعادة ما يتم عمل له تسليح سفلي و علوي ومتماثل
ويعمل عادة بعرض نصف طوبة حتى يسهل حملة ويوضع عتبتين أو ثلاثة حسب عرض الحائط
هو الذي يتم صبه بعيداُ عن الحائط ويركب فى قاعدته وعادة ما يتم عمل له تسليح سفلي و علوي ومتماثل
ويعمل عادة بعرض نصف طوبة حتى يسهل حملة ويوضع عتبتين أو ثلاثة حسب عرض الحائط
ملحوظة عامة :
يراعى أن يكون أرتفاع العتب ( بصرف النظر عن مادة صنعه ) عبارة عن مكرارت مداميك الطوب عند بناء الحوائط من الطوب
وأن يكون ركوب العتب طوبة على الأقل من كل جانب
يراعى أن يكون أرتفاع العتب ( بصرف النظر عن مادة صنعه ) عبارة عن مكرارت مداميك الطوب عند بناء الحوائط من الطوب
وأن يكون ركوب العتب طوبة على الأقل من كل جانب

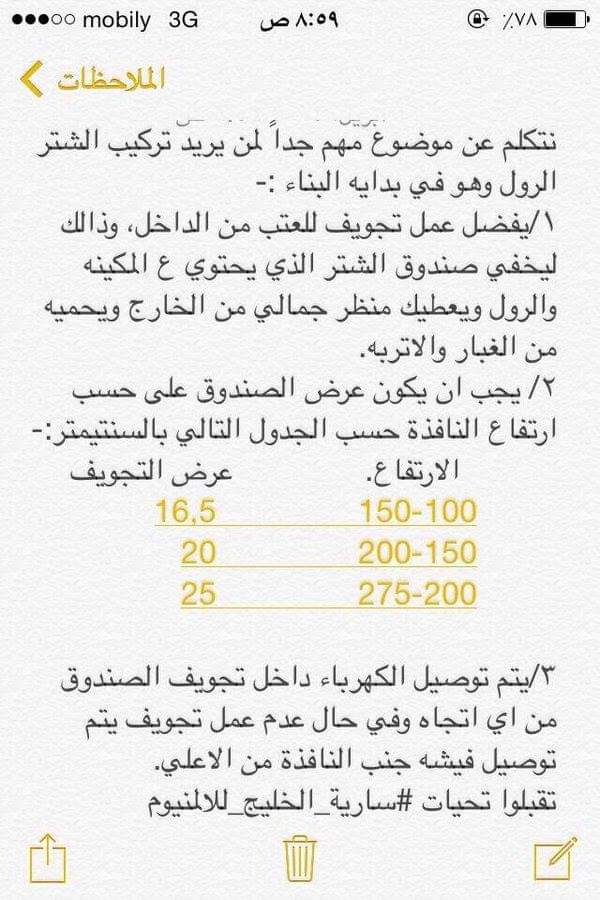

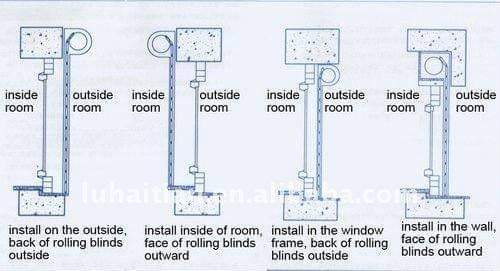

ضوابط استلام اعمال صب الرباطات والعتبات فوق الابواب والشبابيك.
1-تحديد ارتفاع العتب فوق الباب او الشباك عن مستوى الكاشي فمثلا يكون الفضاء بين الكاشي والعتب من اسفله 220 سم
فيجب ضبط هذا الارتفاع او الفضاء على جميع الابواب او الشبابيك وذلك بواسطة جهازLevel
1-تحديد ارتفاع العتب فوق الباب او الشباك عن مستوى الكاشي فمثلا يكون الفضاء بين الكاشي والعتب من اسفله 220 سم
فيجب ضبط هذا الارتفاع او الفضاء على جميع الابواب او الشبابيك وذلك بواسطة جهازLevel

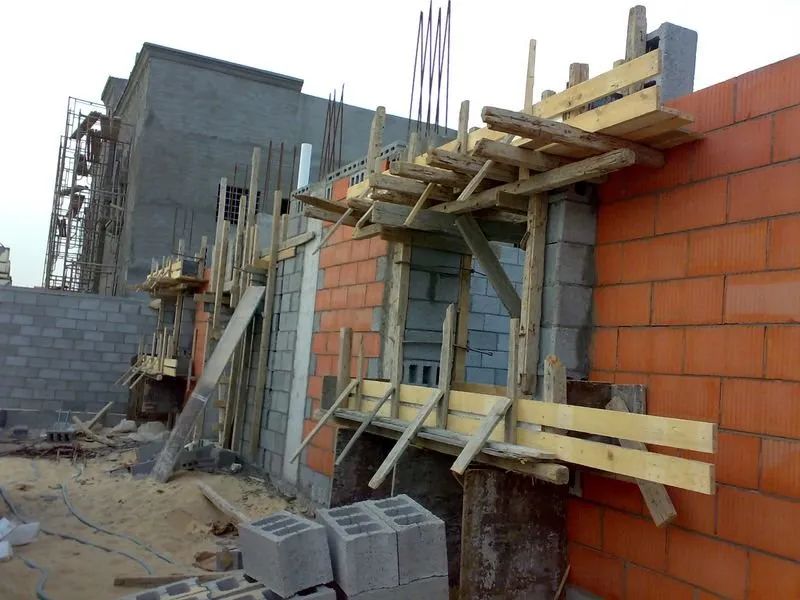

2-عند تجهيز قالب النجارة يجب ان يكون امتداد القالب الافقي بوزن واحد يعني ..اسفل العتب بوزن وارتفاع واحد ويتم ذلك بواسطة الجهاز Level
3- وكذلك يجب ملاحظة ان القالب غير مائل ومحكم التثبيت وان مستوى الصب فيه بوزن واحد يعني ان كان سمك العتبة 30 سنتمتر فالعتبة كلها 30 سم
3- وكذلك يجب ملاحظة ان القالب غير مائل ومحكم التثبيت وان مستوى الصب فيه بوزن واحد يعني ان كان سمك العتبة 30 سنتمتر فالعتبة كلها 30 سم
4- وان كان العتب طوله اكثر من مترين فيجب الانتباه الى وضع اعمدة اسفل القالب في الوسط والطرفين اكثر من العتبات التي هي اقل طولا
5- وان كان هنالك عتب طويل ومستمر في الغرف كأن يكون العتب مستمر في واجهة واحدة وهذا العتب سيمر من فوق اكثر من ضلع فيجب عمل عتب اضافي ضمن العتب الاصلي
5- وان كان هنالك عتب طويل ومستمر في الغرف كأن يكون العتب مستمر في واجهة واحدة وهذا العتب سيمر من فوق اكثر من ضلع فيجب عمل عتب اضافي ضمن العتب الاصلي
وهذا العتب الاضافي يكون في المنطقة التي يمر فيها العتب فوق ضلع البناء ويكون مستمرا فوق ضلع البناء طوليا ويكون طوله 50 سم او واحد متر وهذا الافضل اي ان الشكل سيكون كحرف T وهكذا في كل عتب يمر فوق اضلع البناء
6- عند تسليح العتب يكون تسليحه ب 2 سيخ فوق و2 في الاسفل اي والاتريات كل 20 سنتمتر وقطر السيخ 12 ملم
وذلك ان كان العتب بطول واحد متر فما دون وان لم يكون فوقه بناء بارتفاع يزيد عن 50 سنتمتر.وان زاد البناء عن ال50 سنتمتر
فيستحسن ان يكون التسليح ب 5 اسياخ 2 فوق و3 اسفل
وذلك ان كان العتب بطول واحد متر فما دون وان لم يكون فوقه بناء بارتفاع يزيد عن 50 سنتمتر.وان زاد البناء عن ال50 سنتمتر
فيستحسن ان يكون التسليح ب 5 اسياخ 2 فوق و3 اسفل
7- اذا زاد طول العتب عن متر واحد كأن يكون مترين او مترين ونصف فيكون تسليحه ب 5 اسياخ 2 فوق و3 في الاسفل
وذلك ان كان ارتفاع البناء اقل من 50 سنتمتر وان زاد فيستحسن ان يكون التسليح ب 6 اسياخ 3 فوق و3 تحت والكانات كل 20 سم
وذلك ان كان ارتفاع البناء اقل من 50 سنتمتر وان زاد فيستحسن ان يكون التسليح ب 6 اسياخ 3 فوق و3 تحت والكانات كل 20 سم
8- ان كان طول العتب 3 امتار او اكثر يكون التسليح ب5 اسياخ 2فوق بقطر 12 ملم و3 في الاسفل بقطر 16 ملم ان كان البناء فوقه باقل من 50سم
وان زاد فالافضل ان يكون 6 اسياخ 3 فوق 12 ملم 3 اسفل 16 ملم
وان زاد فالافضل ان يكون 6 اسياخ 3 فوق 12 ملم 3 اسفل 16 ملم
9- اما ان زاد العتب عن 3 امتار فاكثر فالافضل ان يكون التسليح ب6 اسياخ قطر 16 ملم 3 فوق و3 اسفل والكانات كل 20 سم
10- تحميل كمرة العتب على جانبي الحائط بمسافة كافية ..
10- تحميل كمرة العتب على جانبي الحائط بمسافة كافية ..
