#Acceptable_concrete_cracking
#ماهي_الشروخ_المقبولة_بالخرسانة ⁉️🤔وهل #دائما ظهور الشروخ على العنصر الخرساني دليل على وجود خطأ تصميمي او تنفيذي للعنصر الخرساني؟!⁉️🤔
كل ذلك وأكثر سنجيب عنه في هذا #الثريد
فضلا وليس أمرا متابعة وريتويت وإعجاب لتعم الفائدة ويصلكم كل جديد ❤🙏
#ماهي_الشروخ_المقبولة_بالخرسانة ⁉️🤔وهل #دائما ظهور الشروخ على العنصر الخرساني دليل على وجود خطأ تصميمي او تنفيذي للعنصر الخرساني؟!⁉️🤔
كل ذلك وأكثر سنجيب عنه في هذا #الثريد
فضلا وليس أمرا متابعة وريتويت وإعجاب لتعم الفائدة ويصلكم كل جديد ❤🙏

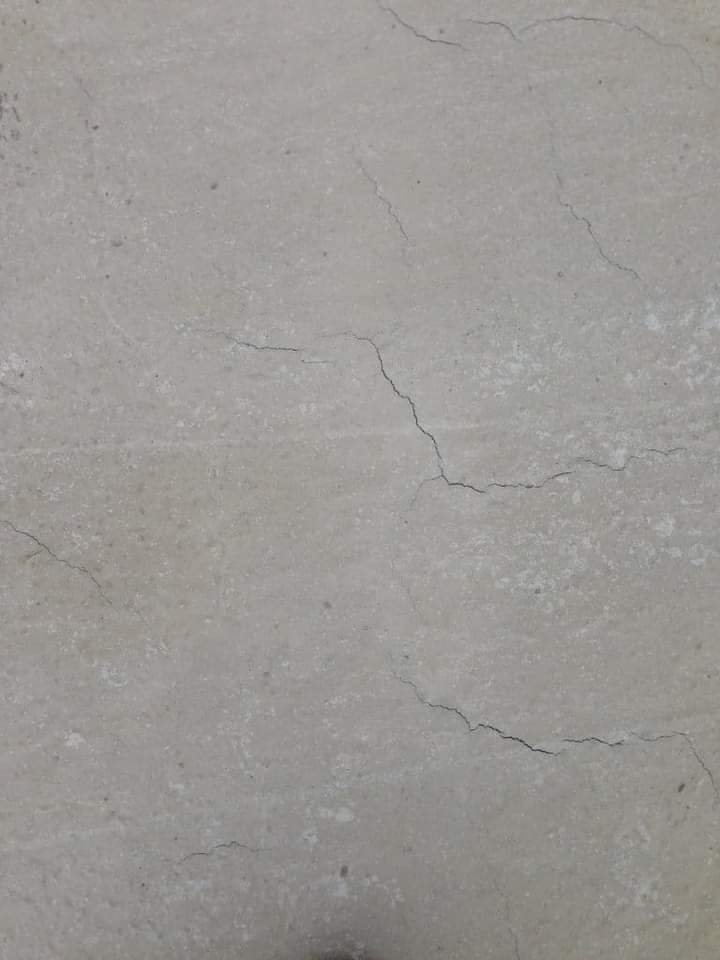

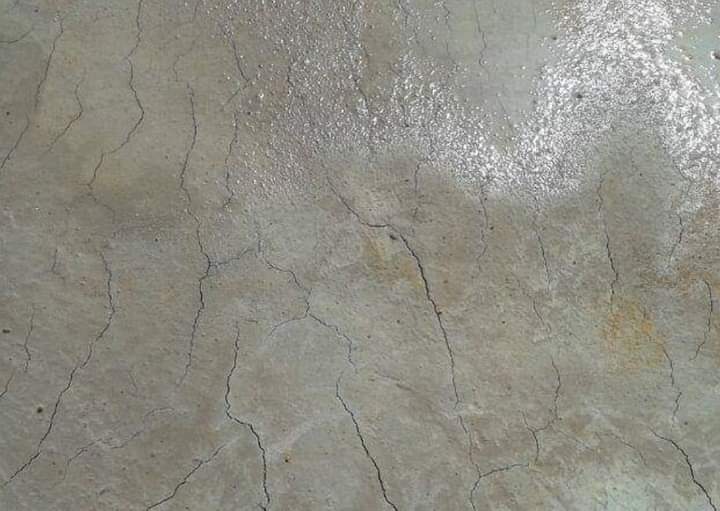

كان لدينا صبة لبلاطة خرسانية وبعد الصب ظهرت شروخ الانكماش اللدن على سطح البلاطة (Plastic shrinkage cracks)(انظر للصورة المرفقة) فكان من الاسئلة الجميلة من أحد المهندسين ..
#فما_هي_الشروخ_المقبولة_بالخرسانة ؟
“it is normal to expect some amount of cracking and curling on every project.” ACI "
“it is normal to expect some amount of cracking and curling on every project.” ACI "
من الطبيعي ان تتوقع بعض الشروخ و الانبعاجات في اي مشروع " ACI من ضمن الاسئلة لأحد المهندسين على موقع المعهد الأمريكي للخرسانة ACI ويسأل سؤلا منطقيا بدون خوف وسؤاله ما هي شروخ الخرسانة المقبولة،
وعليه قد يتهم بعضكم صاحب السؤال باتهامات من نوعيه كيف انه مهندس ويطرح هذا السؤال وسيقول البعض دون تفكير ودون الحاجة للدخول بالتفاصيل او المراجع انه لا يسمح بأي شروخ بالخرسانة على الاطلاق.
تخيلوا معي ان المعهد الأمريكي للخرسانة ACI تعامل مع السؤال بشكل مختلف تماما وطريقه منطقيه تتماشي مع طبيعة بنود التشييد والبناء ومنهجيه التفكير الهندسي المنطقي. أحاول اختصر لكم الرد هنا باللغة العربية واترك لكم النصوص الأصلية للقراءة والتحقق - شروخ الخرسانة محتمله بأي مشروع،
وعليه من الحكمة ان تضع بعض التوقعات لحدوث الشروخ - يراعي المصمم في اعتبارات التصميم قيما لعرض الشروخ اثناء التصميم، ويتوقع حدوث شروخا مرئية تحت تأثير الاحمال التشغيلية والتغيرات الحجمية مع الوقت نتيجة الانكماش والتمدد في البلاطات احاديه الاتجاه،

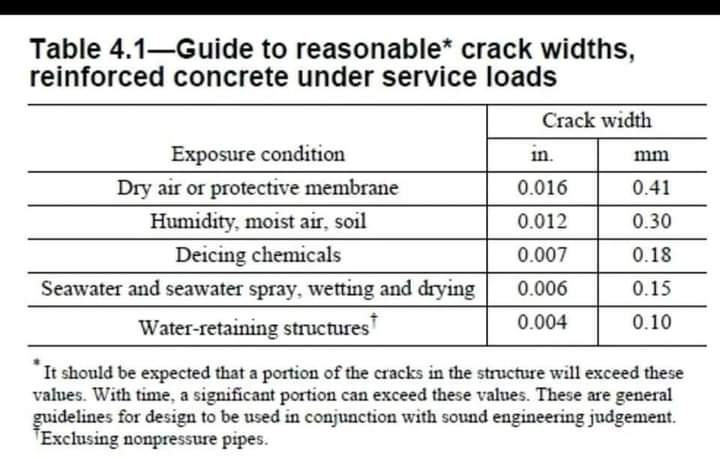

وعليه تراعي الاكواد ذلك في تفاصيل الحديد وتشكيلاته للتحكم في هذه الشروخ، و يظهر جدول 4.1(انظر للصورة المرفقة) بالكود الامريكي الـ ACI 224R-01 قيما مختلفة لعروض شروخ مسموح بها اثناء التشغيل وفقا لمعايير التصميم ووفقا لحكم المهندس المصمم.
* It should be expected that a portion of the cracks in the structure will exceed these values. With time, a significant portion can exceed these values. These are general guidelines for design to be used in conjunction with sound engineering judgement. -
عموما حينما نتحدث عن البلاطات فالمعهد الأمريكي للخرسانة ذكر انه من غير الحقيقي ان نتوقع عدم وجود الشروخ في البلاطات بغض النظر حتى في حالة اتباع أفضل معايير للتصميم وأفضل طرق للتنفيذ.
- وفقا لهذه الوثائق فيجب على كلا من المقاول والمصمم ان يوضحا للعملاء انه من الطبيعي والمتوقع ان يحدث بعض الشروخ في أي مشروع كما اقرت ذلك أيضا منظمه المقاولون الامريكيون للخرسانة
ASCC “it is normal to expect some amount of cracking and curling on every project.”
- يجب عمل توعيه وتعريف العاملين في المجال والعملاء عن الشروخ المتوقعة ان تحدث وفقا لطبيعة العناصر الإنشائية المختلفة. وعلي ايه حال هذا هو مختصر رد المعهد الأمريكي للخرسانة علي صاحب السؤال،
- يجب عمل توعيه وتعريف العاملين في المجال والعملاء عن الشروخ المتوقعة ان تحدث وفقا لطبيعة العناصر الإنشائية المختلفة. وعلي ايه حال هذا هو مختصر رد المعهد الأمريكي للخرسانة علي صاحب السؤال،
ولكني هنا انوه ان الشروخ عموما و الإنشائية خصوصا يجب ان يتم تقييمها من قبل فريق التصميم و المكاتب الاستشارية المتخصصة لمعرفه الأسباب الجذرية و للوقوف على عدم وجود أي خطورة على سلامه المنشأ وتحديد طرق العلاج تبعا لذلك .
و لتقييم الشروخ و التحكم بها انصحك بقراءة
ACI 224 R , ACI 224.1R,

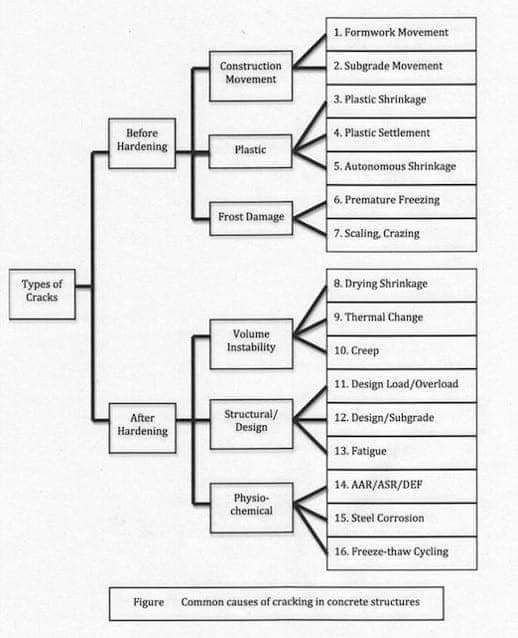

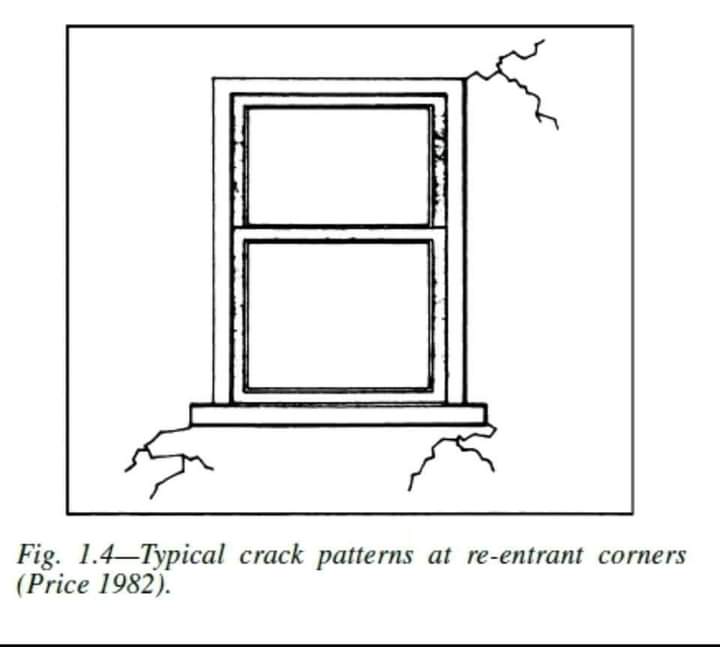

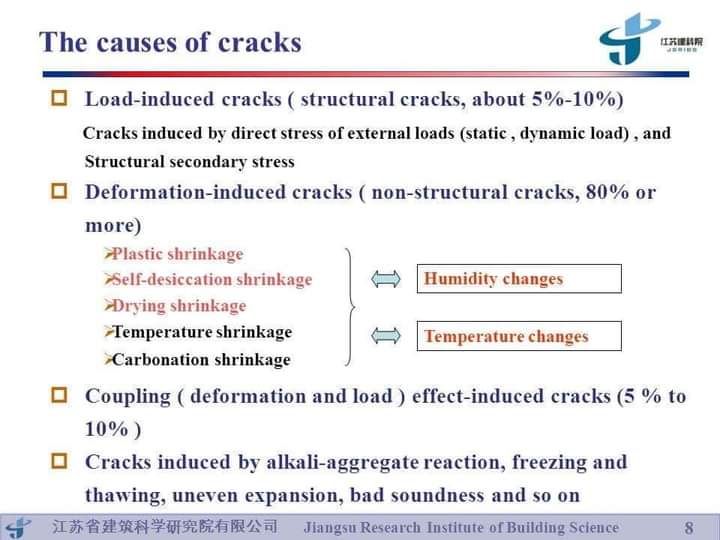

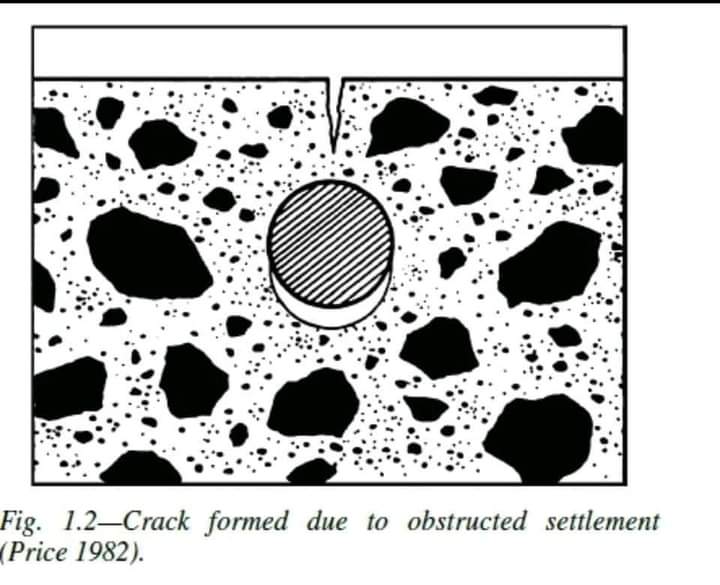

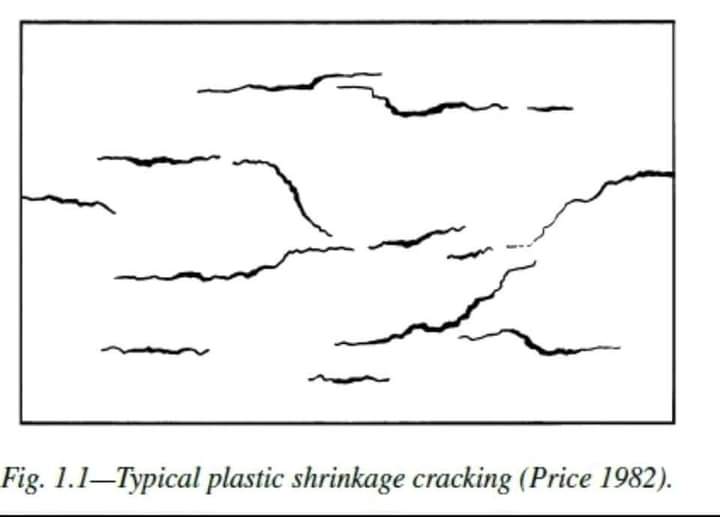

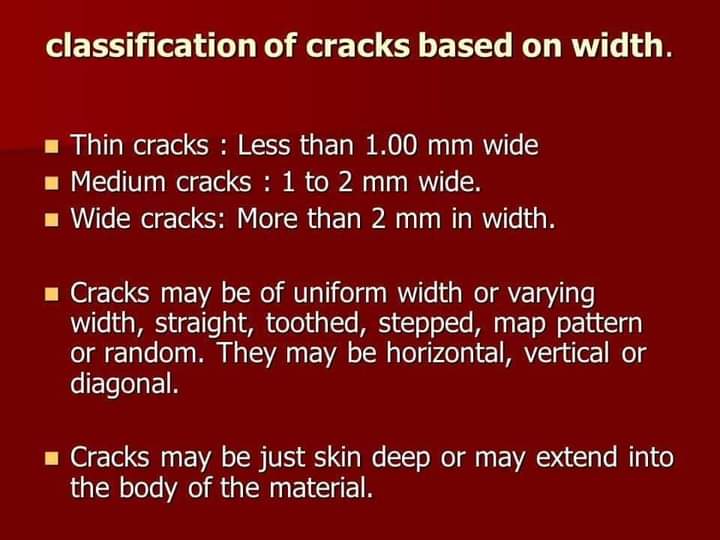

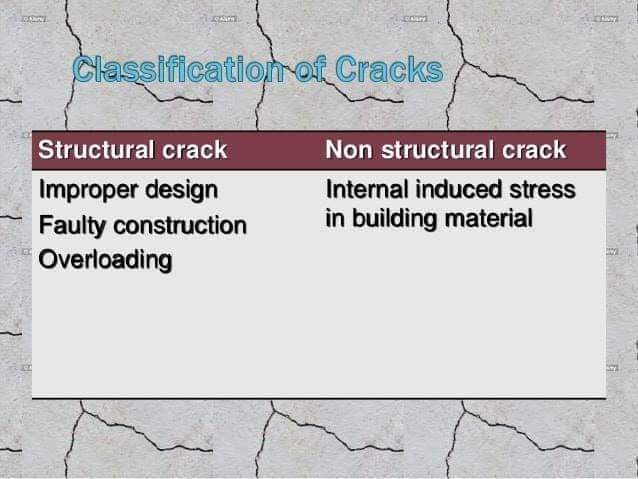

ارفق لكم مجموعه من الصور لأنواع مختلفه من الشروخ مأخوذة من
ACI224
مع أسبابها
رابط موقع ACI
concrete.org
ACI 224 R , ACI 224.1R,
ارفق لكم مجموعه من الصور لأنواع مختلفه من الشروخ مأخوذة من
ACI224
مع أسبابها
رابط موقع ACI
concrete.org

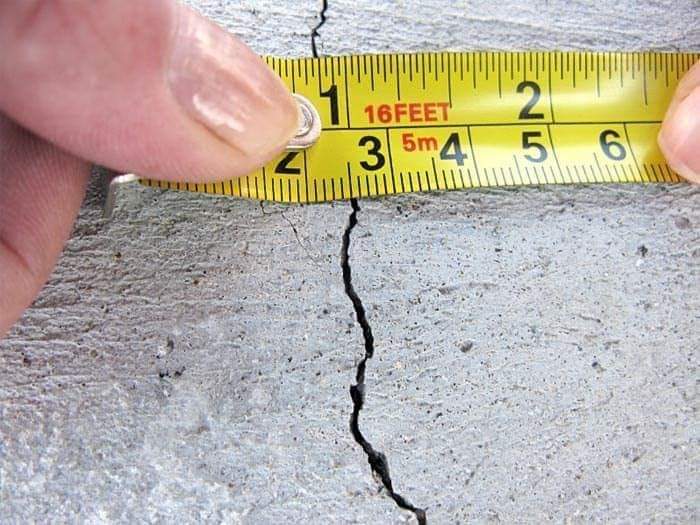

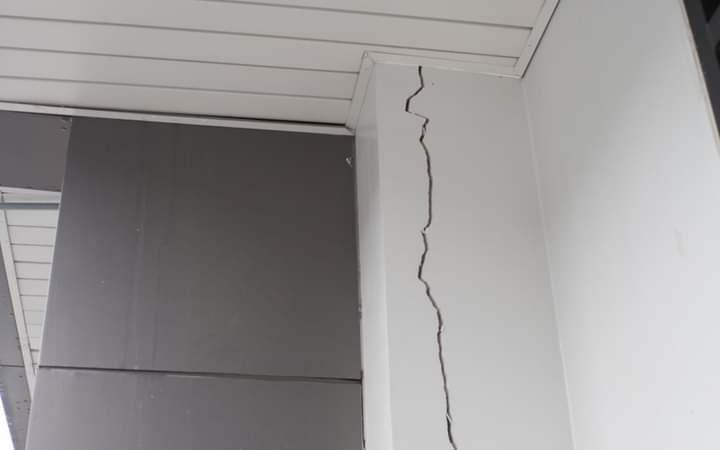

(انظر للصورة المرفقة) ، يتم تحديد نوع الشروخ و تقيم خطورة الشروخ عن طريق مهندسين متخصصين .
#سؤال المهندس كان ما هي الشروخ المقبولة بالخرسانة ؟؟
