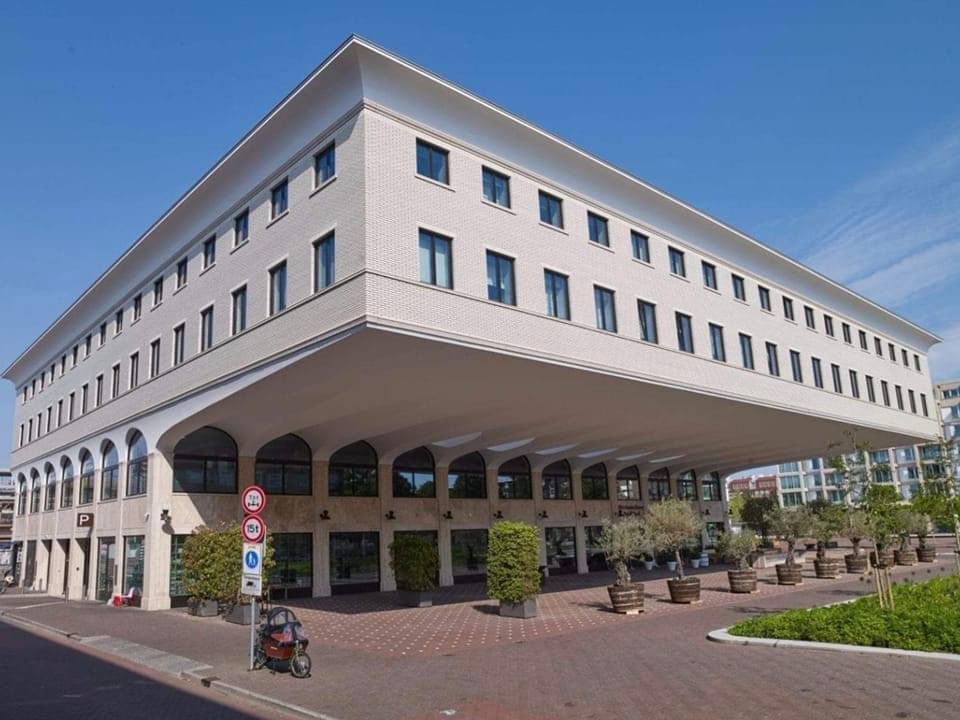

مبنى ببروز 16م وهيكله الانشائي من الخرسانة المسلحة ‼‼🤔
ما هو هذا المبنى⁉️ وأين يقع ⁉️ وما هو النظام الإنشائي وهيكله الداعم⁉️ ومدى صحة ما يتم تداوله عبر صفحات التواصل الاجتماعي ؟؟!⚠️#ثريد_هام يشرح كل ذلك

خلال الساعات الأخيرة انتشرت صور هذا المبنى وتناقلتها العديد من الصفحات على السوشيال ميديا وكانت تعليقات الكثير من المهندسين للأسف خاطئة فمنهم من أنكر حقيقة وجود هذا المبنى ومنهم من فسر نظامه الانشائي بطريقة خاطئة لذلك قررت أن أشرح تفاصيل هذا المشروع لتعم الفائدة للاخوة المهندسين

تعريف بالمشروع:
✅الاسم: Zuidblok
Stadionplein-Amsterdam
✅الموقع: Stadionplein 260,أمستردام,هولندا
✅المعماري: Kollhoff&Pols architecten.Den Haag
✅ الإنشائي: Pieters BouwtechniekAmsterdam
✅المقاول: vink Bouw,Nieuwkoop
✅الحديد : Buiting Machinebouw&Staalconstructie.Almelo

✅مدة التنفيذ: 2012-2017
✅مساحة المبنى: 10,500m2

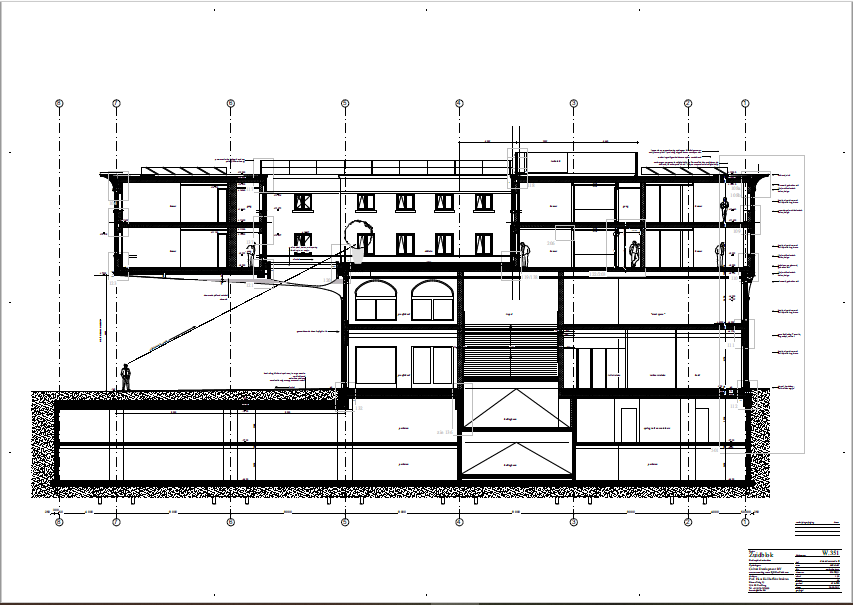

المبنى يتكون من 6 طوابق 4 فوق الأرض وطابقين تحتها عبارة عن كراج للسيارات أما الطوابق التي فوق الأرض جزئين الطابق الاول والثاني هما مركز لتعليم الطهي Het (HAP)Amsterdam Proeflokaal والطابقين العلويين عبارة عن فندق Twenty Eight

المبنى يعتبر من المباني المستدامة وحاصل على شهادتي Geern key و GreenGlobe وينتج الطاقة من خلال نظام توليد الحرارة والبرودة في الأرض ومن خلال ألواح الطاقة الشمسية وينتج المبنى 70% من احتياجه للطاقة بشكل ذاتي،صمم هذا الكابولي ليكون مظلة تحتها ساحة دون عوائق لعمل أنشطة في أي طقس

كذلك تم تصميم المبنى وكأنه كتلة حجرية حيث تم ثقب النوافذ ونحت قطع من القاعدة حوله لأفساح المجال للزجاج والمداخل والساحة الموجودة أسفل الكابولي كذلك تم عمل بروز صغير من جميع الجوانب لتوفير ثقل موازن للكابولي على الجانب الشرقي كذلك هناك مناور في الكابولي لتخفيف الوزن وادخال الضوء

كذلك تخلق الفتحات ضوء جميلا وتفاعلا بين حديقة السطح والساحة الموجودة أسفل الكابولي

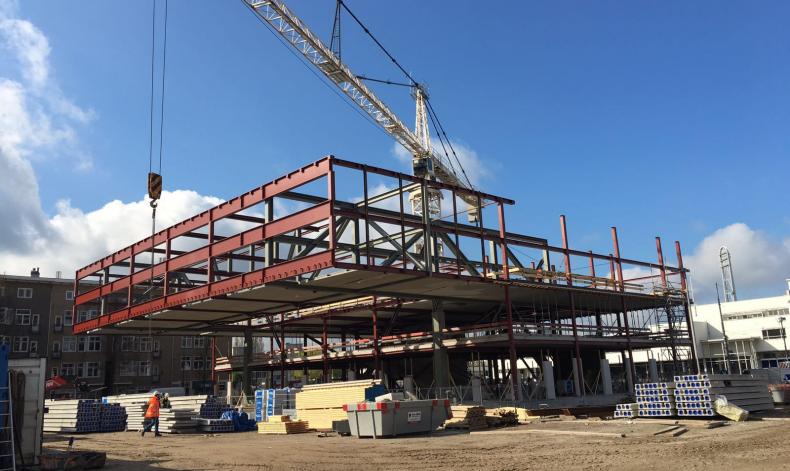

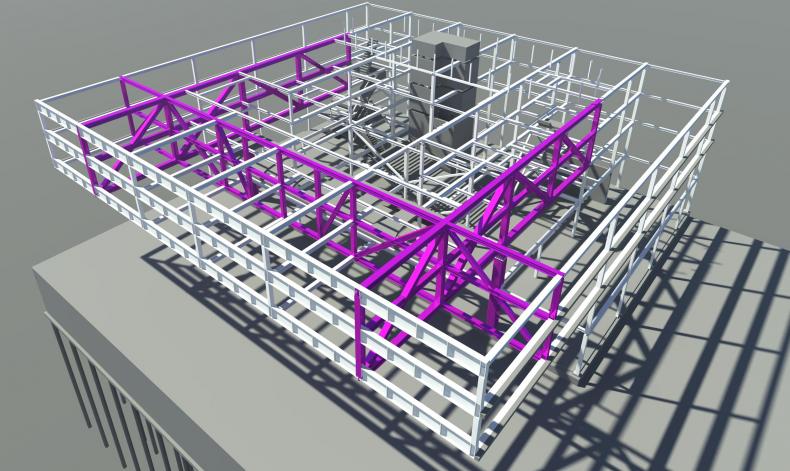

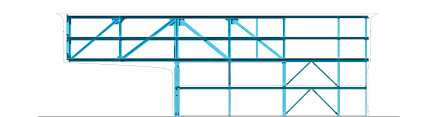

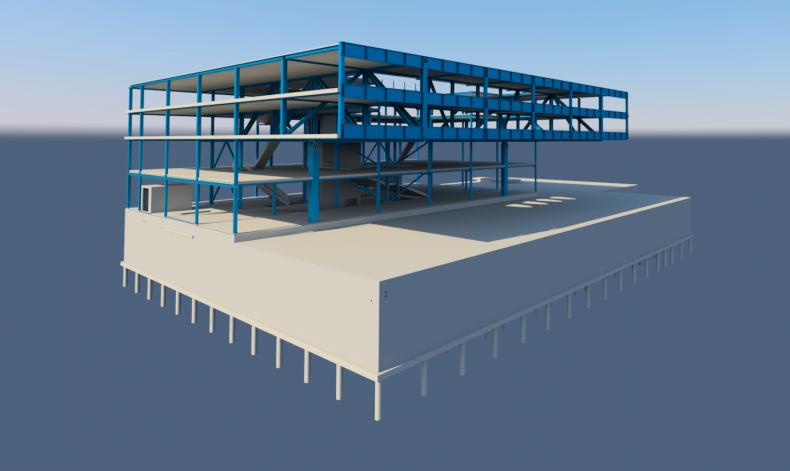

هيكل المبنى #الانشائي بالكامل من الحديد والفولاذ وهي عبارة عن ترسات (جملونات) الكابولي ببروز 16 متر وطول 45 متر على تلجهة الشرقية للمبنى ،تم انشاء فناء كبير في الطابقيين العلويين لتخفيف الوزن وتحقيق الاتزان للمبنى كذلك تم استخدام مواد بناء خفيفة كالخشب في جدران ممرات وغرف الفندق

كذلك تم استغلال الفناء الكبير في الطابقين العلويين لزراعة الخضروات والأعشاب وعمل حديقة على السطح للأغراض التعليمية وللاستخدام في الطبخ وتحضير الوصفات في مركز الطهي

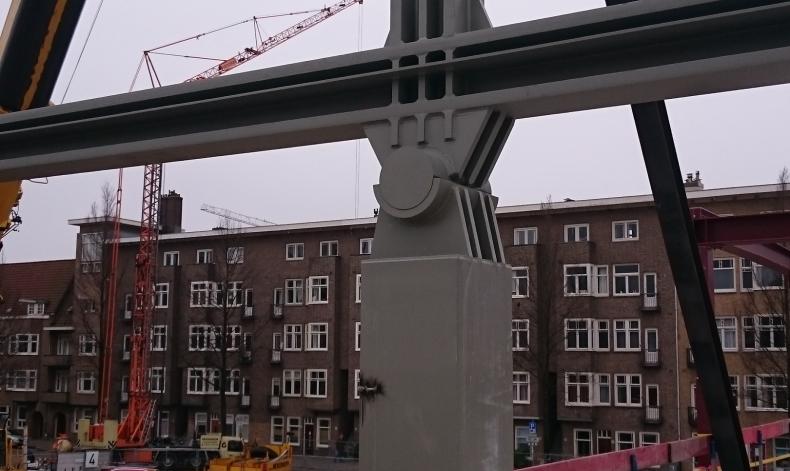

كذلك تم دعم الجملونات على الجانب المقابل بأعمدة ضغط كبيرة ووصلة مفصلية في الأعلى لمقاومة العزوم ( Pin support) كذلك تم وضع أعمدة شد في الخلف لمقاومة الشد الناتج عن الفرق في الحمل المتغير على الأرضيات،كذلك تم استخدام أسقف مجوفة مفرغة لتقليل الوزن واستخدام عناصر خرسانية مسبقة الشد

تم أخذ التصميم الإنشائي المطلوب للكابولي في مرحلة مبكرة من التصميم المعماري حيث تم تحديد مواقع أبواب الغرف بما يتناسب مع أماكن عناصر الجملونات الداعمة وعند الضرورة تم تعديل تخطيطات الغرف وفقا لذلك،

تم دمج الأضلاع والعناصر الانشائية السميكة في الاتصال بالمبنى مما يخلق انطباع بأن الكابولي مدعوم من جهة واحدة

ولجعل هذا الكابولي ممكنا تم الاستفادة الكاملة من ارتفاع المبنى المتوفر من طابقين فوق الكابولي ،وتم استخدام مقاطع الفولاذ المشكل على البارد للدعامات السفلية والعلوية،وفي واجهة الطوابق السفلية ترتكز على أعمدة مربعة من الفولاذ الصلب

ولتحقيق توازن في الكابولي تم تمديد الجمالون ايضا للداخل بمقدار 16متر وهنا تم تخطي منتصف المبنى دون وضع أعمدة ووضعت أعمدة مسبقة الشد في الجزء الخلفي للجمالون وتم فحص اللحامات الحرجة المطلوبة في هذه الأعمدة بدقة .

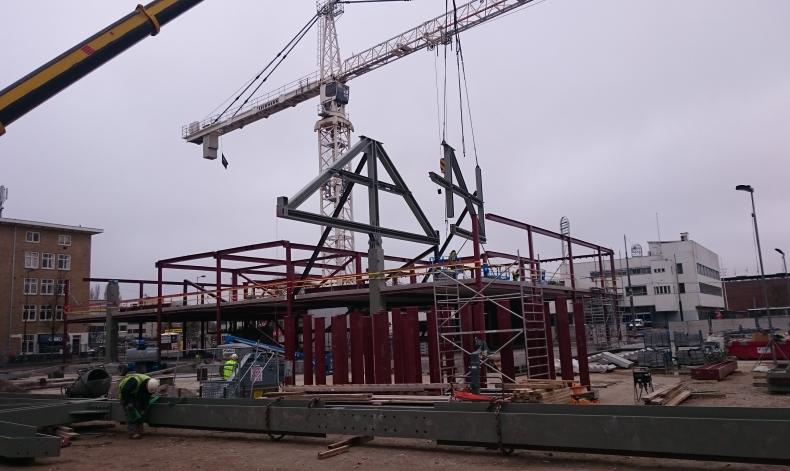

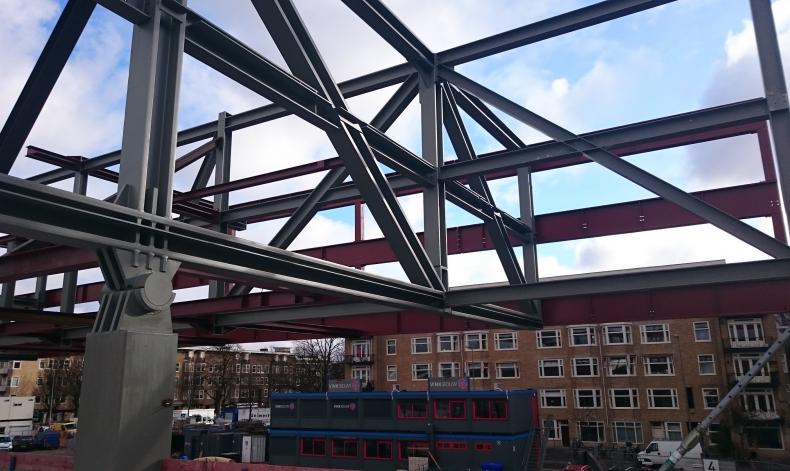

تم استخدام رافعات قادرة على نقل وتجميع هذه الجمالونات بطول 32م وارتفاع 6م ووزنها 90 طن تم تقسيمها الى 3 عناصر ،واخذ بالاعتبار تأثير القوة في الجمالونات وأبعاد النقل. ولمقاومة #الديفلكشن او الترخيم تم نصب الجملونات على طول الكابول 16 متر وعلى عرض المبنى 45 متر،

حيث كانت أعلى نقطة في نهاية الكابول في منتصف المبنى يبلغ ارتفاعها 270مم بالنسبة للهيكل الأساسي ،عند بناء الهيكل الفولاذي العلوي تم استخدام تسلسل تجميع محدد لتجميع البناء ووضع الشدات للأسقف وصبها ،ولمقاومة الديفلكشن الذي سيؤثر على واجهة المبنى بالطوب والالواح الزجاجية #يتبع👇👇

تم تحميل الجملونات مسبقا بوزن واجهات المبنى حيث تم وضع أكياس رمل كبيرة على السطح لهذا الغرض وعندما تم الانتهاء من الواجهات تم ازالة هذا الحمل تدريجيا،خلال مراحل التجميع المختلفة تم قياس الديفلكشن واختباره مقابل الديفلكشن المحسوب.
المهندس/ إسماعيل أبو الحن🖋

الاخوة المهندسين

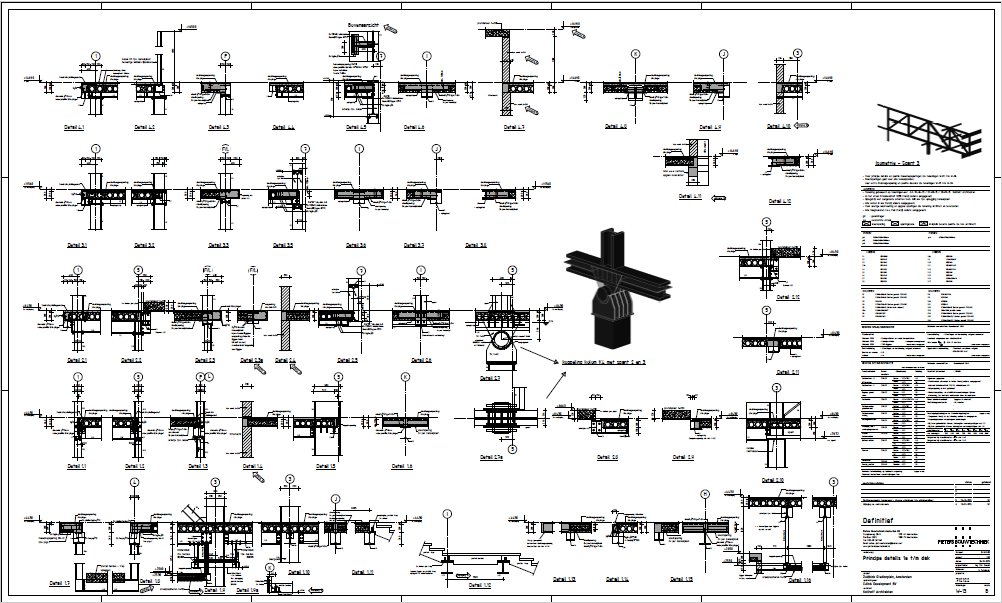

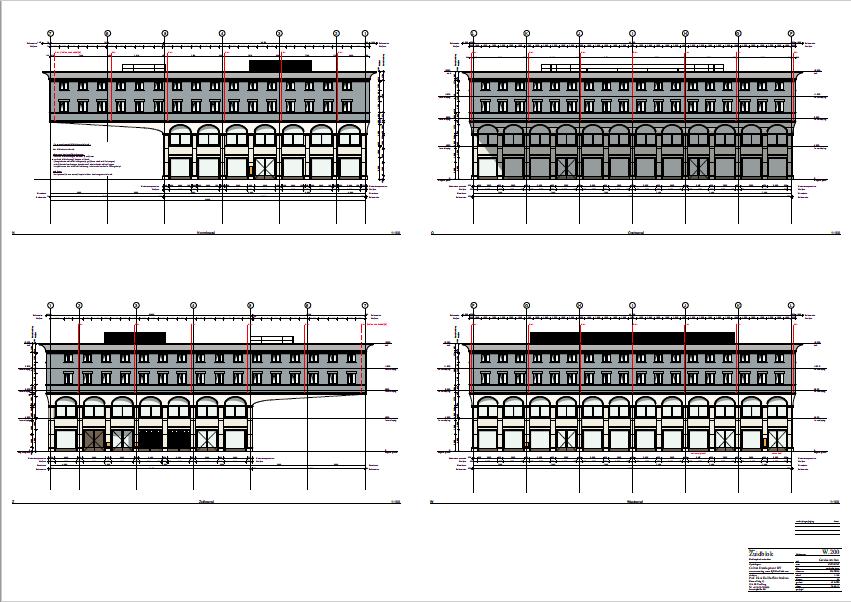

✅كذلك مرفق لكم جميع المخططات المعمارية والانشائية وجميع التفاصيل التنفيذية لهذا المبنى الذي يعد تحفة فنية ومعمارية تحميل مباشر❤🔥🔥
