✅ ماهي تربة الإحلال وأنواعها وحالات استخدامها لأختيار النوع المناسب؟

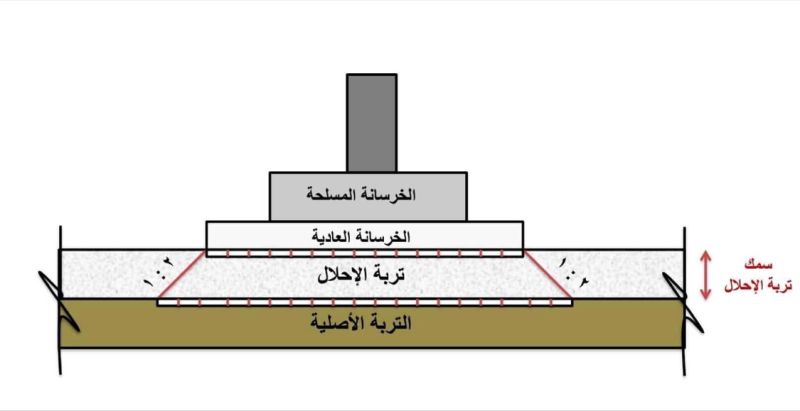

قد تكون "طبقة واحدة" أو "عدة طبقات" أسفل الخرسانة العادية للأساسات
📌 سمك طبقة تربة الإحلال يجب ألا تتعدى الـ 30سم ويتم دمك كل طبقة مع الرش بالمياة بحيث تصل الى 95 %على الأقل من أقصى كثافة جافة لها
يتبع..👇
قد تكون "طبقة واحدة" أو "عدة طبقات" أسفل الخرسانة العادية للأساسات
📌 سمك طبقة تربة الإحلال يجب ألا تتعدى الـ 30سم ويتم دمك كل طبقة مع الرش بالمياة بحيث تصل الى 95 %على الأقل من أقصى كثافة جافة لها
يتبع..👇
✅ الغرض من تنفيذ تربة الإحلال :
١/ طبقة نظافة تحت الخرسانة العادية .
٢/ لزيادة قدرة تحمل التربة للأحمال .
٣/ لحماية الأساسات من تأثير المياه الجوفية . ٤/ لتمتص أي ضغوط إضافية من التربة الأصلية علي الأساسات العادية ، وهذه الضغوط ناتجة عن خاصية انتفاش التربة .
يتبع👇
١/ طبقة نظافة تحت الخرسانة العادية .
٢/ لزيادة قدرة تحمل التربة للأحمال .
٣/ لحماية الأساسات من تأثير المياه الجوفية . ٤/ لتمتص أي ضغوط إضافية من التربة الأصلية علي الأساسات العادية ، وهذه الضغوط ناتجة عن خاصية انتفاش التربة .
يتبع👇
✅ النقاط الهامة لأختيار النوع المناسب لتربة للإحلال :
١/ منسوب المياه الجوفية .
٢/ قيمة الإجهادات الواقعة علي التربة الأصلية . ٣/ سمك طبقة الإحلال .
٤/ انتفاش التربة (قيمة القوة الواقعة علي الاساسات ).
يتبع👇
١/ منسوب المياه الجوفية .
٢/ قيمة الإجهادات الواقعة علي التربة الأصلية . ٣/ سمك طبقة الإحلال .
٤/ انتفاش التربة (قيمة القوة الواقعة علي الاساسات ).
يتبع👇
✅ أنواع تربة الإحلال
1⃣ الإحلال بـ تربة زلطية رملية :-
هذا النوع عباره عن خليط من الزلط والرمل وتكون نسبة (الزلط : الرمل) بنسبة ( ٢ : ١ ) أو بنسبة ( ١ : ١ )
ويتم استخدامها في حالة :-
١/ رفع منسوب التأسيس.
٢/ زيادة قدرة تحمل التربة عند منسوب التأسيس .
يتبع👇
1⃣ الإحلال بـ تربة زلطية رملية :-
هذا النوع عباره عن خليط من الزلط والرمل وتكون نسبة (الزلط : الرمل) بنسبة ( ٢ : ١ ) أو بنسبة ( ١ : ١ )
ويتم استخدامها في حالة :-
١/ رفع منسوب التأسيس.
٢/ زيادة قدرة تحمل التربة عند منسوب التأسيس .
يتبع👇
2⃣ الإحلال بتربة الزلط فقط
وتستخدم في حالة:
١/منسوب المياه الجوفية أعلي من منسوب الطبقة الأصلية للتربة
حيث يتم استخدام هذا النوع من تربة الزلط بسمك 15سم وهذا كافي بتصريف المياه الجوفية
فتربة الزلط تعمل كمرشح Filter تسمح بحركة المياه أفقيا لأي مصدر صرف
يتبع👇
وتستخدم في حالة:
١/منسوب المياه الجوفية أعلي من منسوب الطبقة الأصلية للتربة
حيث يتم استخدام هذا النوع من تربة الزلط بسمك 15سم وهذا كافي بتصريف المياه الجوفية
فتربة الزلط تعمل كمرشح Filter تسمح بحركة المياه أفقيا لأي مصدر صرف
يتبع👇
3⃣ الإحلال بالخرسانة الضعيفة
وتستخدم في حالة:-
١/عدم المقدره لصرف كامل المياه الجوفية
٢/لتقليل الجهد الواقع على التربة الأصلية
حيث تكون الخرسانة فقيرة في الأسمنت والماء فتتخلخل المياة الجوفية خلالها وتنتج كتلة خرسانية تعمل على كتم المياه الجوفية حتى الإنتهاء من الأساسات
يتبع👇
وتستخدم في حالة:-
١/عدم المقدره لصرف كامل المياه الجوفية
٢/لتقليل الجهد الواقع على التربة الأصلية
حيث تكون الخرسانة فقيرة في الأسمنت والماء فتتخلخل المياة الجوفية خلالها وتنتج كتلة خرسانية تعمل على كتم المياه الجوفية حتى الإنتهاء من الأساسات
يتبع👇
4⃣ الإحلال بـ تربة رملية
يتم إستخدامها في حالة :-
١/ عندما تكون التربة الأصلية قابلة للإنتفاخ . ٢/ لرفع المنسوب أو لتخفيض الإجهادات الواقعة على التربة الأصلية "وعذا المنتشر لرخص ثمن الرمل"
يتم إستخدامها في حالة :-
١/ عندما تكون التربة الأصلية قابلة للإنتفاخ . ٢/ لرفع المنسوب أو لتخفيض الإجهادات الواقعة على التربة الأصلية "وعذا المنتشر لرخص ثمن الرمل"
