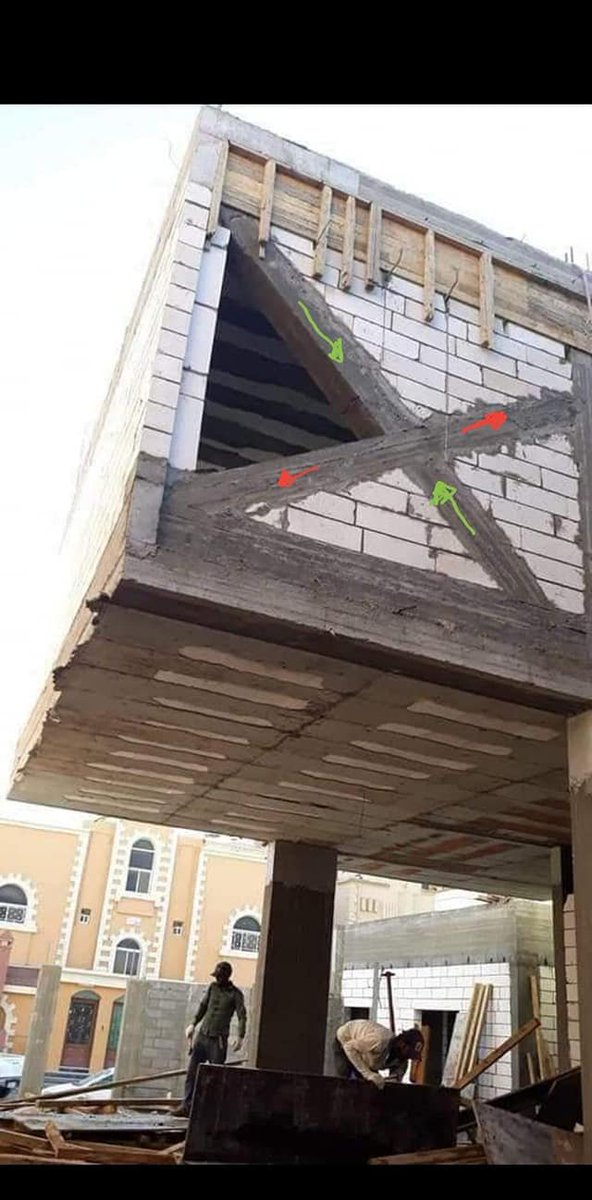

من ضمن هذه الانظمة التي يلجأ لها المهندس لعمل كابولي كبير هو نظام Cantilever Truss system# وهي عبارة عن عناصر مائلة ( diagonal member) يسلط عليها Axial compression فقط وتسمى بـ Strut (باللون الاخضر) وعناصر أخرى يسلط عليها Axial tension فقط وتسمى بالـ Tie(باللون الاحمر).
وتقوم هذه العناصر بعمل Support للـ Cantilever .. لتقليل طول الـ Cantilever أو حتى جعل الـ cantilever .. .
Simple elements أو
Continuous elements
Simple elements أو
Continuous elements
عند استخدام هذا النظام لابد من وجود عناصر لمقاومة القوى الجانبية الناتجة من مركبة الاحمال للعناصر المائلة فالامر يشبه تحليل عناصر الجملون لذلك غالبا ما يتم استخدام Shear wall أو استخدام Frame system لمقاومة الاحمال الجانبية..
ويجب التنبيه أنه يتم تسليط قوى شد محوري أعلى العنصر ويسمى بالـ( Top chords) وأنه يتم تسليط قوى ضغط أسفل العنصر ويسمى بالـ( lower chords)..قوى الشد المحورية على العناصر الخرسانية( Top chords) تقلل وتؤثر بصورة كبيرة على مقاومة الخرسانة للقص .
أما قوى الضغط المحوري على الـ(Bottom chords) فتزيد مقاومة القص للخرسانة لها بمقدار يمكن أن يصل لأكثر من ـ10% ويتم حسابه من معادلة الكود 22.5.6.1
ويقلل الضغط المحوري على Bottom chords العزوم ويصبح العنصر أشبه بالـ prestressed concrete .
ويقلل الضغط المحوري على Bottom chords العزوم ويصبح العنصر أشبه بالـ prestressed concrete .
مع #التنبيه أنه سيتولد رد فعل جانبي(Rx)( horizontal Force) على المبنى و الاساسات يجب وضعه في الحسبان عند تصميم الاساسات وغالبا ما يتم استخدام سملات (Tie beams) في حالة استخدام قواعد مفردة للمبنى ( pad Foundations) .
#أخيرا :

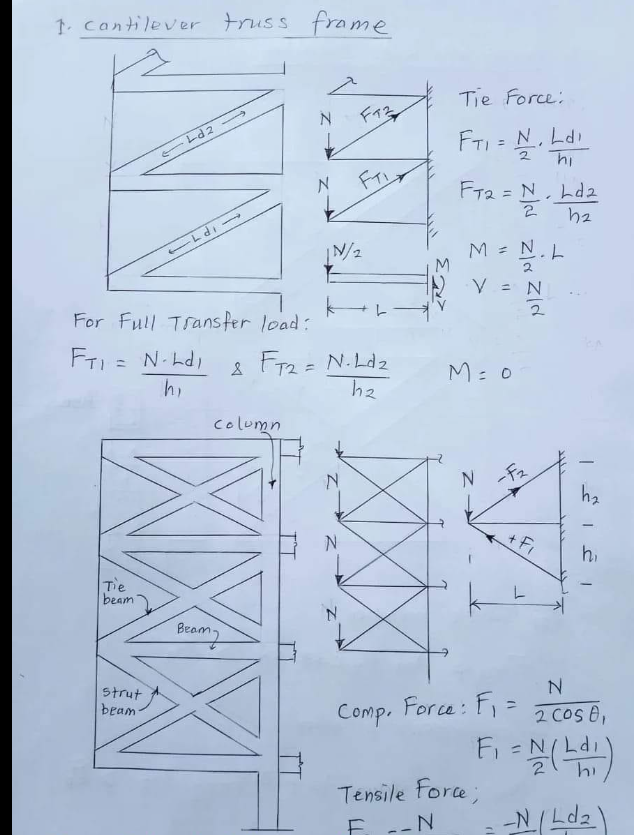

يمكن تحليل هذه الانظمه بطرق عدى أشهرها طريقه
STM (Strut and Tie Model) .

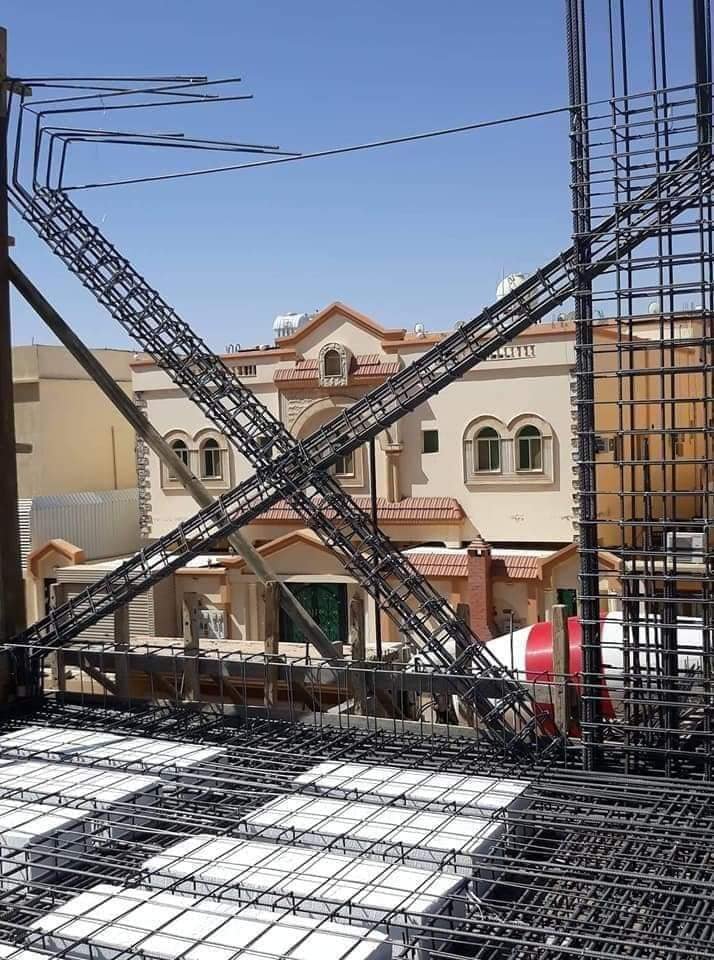

- يمكن استخدام Strut لوحده أو Tie لوحده مرفق في أخر صورة استخدام Tie member بدون Strut member.
#منقول_للفائدة
يمكن تحليل هذه الانظمه بطرق عدى أشهرها طريقه
STM (Strut and Tie Model) .
- يمكن استخدام Strut لوحده أو Tie لوحده مرفق في أخر صورة استخدام Tie member بدون Strut member.
#منقول_للفائدة
