#سوالف_شبكات
كلنا نعرف ان ال VLAN اهم مميزاتها توفير عزل لشبكات متعددة داخل السويتش بس اكيد تسالت كيف ممكن نوفر تواصل بين شبكات ال VLAN
وكيف نقدر نستعمل طريقة الاتصال المناسبة فيما بينهم وهذا راح نعرفه في الثريد …
كلنا نعرف ان ال VLAN اهم مميزاتها توفير عزل لشبكات متعددة داخل السويتش بس اكيد تسالت كيف ممكن نوفر تواصل بين شبكات ال VLAN
وكيف نقدر نستعمل طريقة الاتصال المناسبة فيما بينهم وهذا راح نعرفه في الثريد …
اولا في حالة ما احتجنا انشاء تواصل بين عدد VLAN في نطاق منشأة تستعمل شبكة نحتاج نفهم نوع مهم من انواع التوجيه ( inter-VLAN Routing ) ومبدئ التوجيه بسيط لكن يحتاج دراسة نوع التوجيه المناسب الي راح نطبق فيه مبادئ التوجيه بين ال VLANS المتعددة تابع معي ..
النوع الاول لانشاء الاتصال بين VLANS متعددة هو استعمال طريقة الربط Legacy وبشكل بسيط الطريقة هذي قائمة على اننا داخل الرواتر نعطي لكل access port خاص ب VLAN معينة منفذ مقابل له بالراوتر نعطيه عنوان IP وراح يكون هذا العنوان default Gateway لكل جهاز في ال VLAN
نتابع شرح طريقة الربط Legacy هنا زي ماهو موضح عندنا access ports موجودة لكل VLAN والمنافذ هذي راح تكون المنافذ المتصل فيها اجهزة ال VLAN على السويتش والمنافذ المتصلة بالراوتر راح يكون لكل VLAN منفذ من نوع access port مقابل للمنفذ الي موجود بالراوتر الي راح نخصصه لكل VLAN
عيوب الطريقة Legacy انها راح تستهلك منافذ الراوتر لان احنا راح نخصص لكل VLAN منفذ داخل الراوتر بالتالي لو حللنا هذي الطريقة ومدى فائدة استعمالها بنكتشف انها طريقة رغم انها راح تؤدي الغرض المطلوب لكن غير فعالة

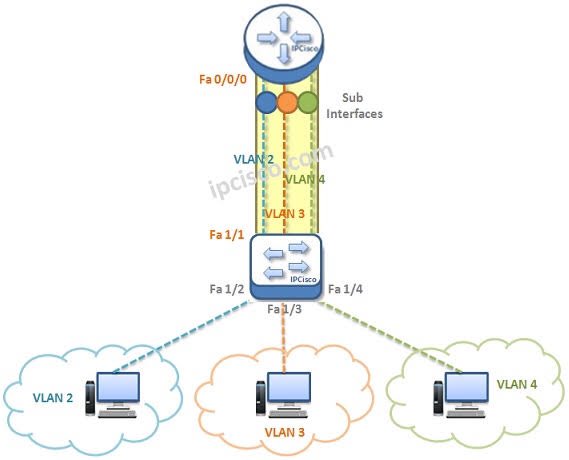

الطريقة الثانيه الي ممكن استعمالها في الربط. Router-on-Stick وفي هذا الاسلوب احنا راح نخلق من منفذ واحد فقط في الراوتر منافذ فرعية متعددة بداخله لكل VLAN منفذ فرعي او نسميها subinterfaces وراح نعطي لكل منفذ فرعي عنوان Ip وراح يكون هذا العنوان … تابع
راح يكون عنوان ال IP الخاص بالمنفذ الفرعي هو Default Gateway لكل الاجهزة المرتبطة بال VLAN بحيث مثلا شبكة VLAN 10 لها منفذ فرعي من الراوتر هذا المنفذ عنوانه الي راح نحطه راح يكون هو Gateway لكل اجهزة VLAN 10
عيوب الطريقة Router-on-Stick ببساطة انها ما تنفع مع شبكات كبيره فيها عدد ضخم من ال VLANS بحيث ان اقصى قدرة اني اقسم منافذ فرعية لكل VLAN داخل الراوتر فقط 50 VLAN فهذا الحل يعتبر موجه للشبكات المتوسطة

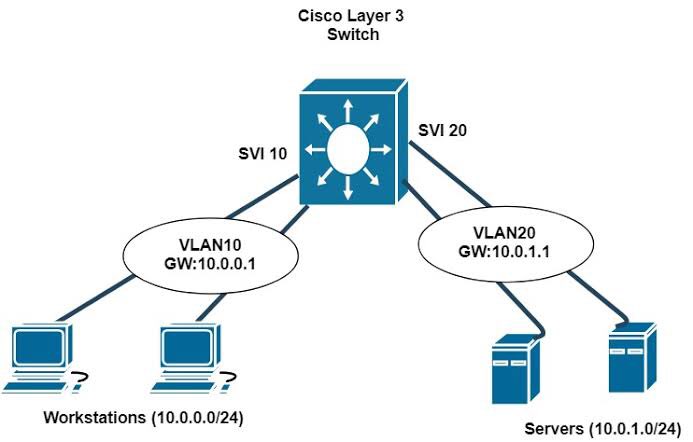

نجي لاخر طريقة موجودة عندنا SVI او Switched virtual interfaces الطريقه هذي ببساطة اننا راح يكون عندنا Multi layer switch وهذا النوع من السويتشات عنده قدرة على تؤجله الحزمات مثل الراوترات تماما بالتالي اذا كان من ضمن بنية الشبكة عندي هذا النوع من السويتشات تابع …
نجي لطريقة الربط الثالثة (Switched virtual interfaces ) اختصارا بالطريقة هذي احنا راح نستعمل سويتشات Layer 3 وبشكل مختصر هذي السويتشات ممكن توجه الحزمات عبر الشبكات مثل الراوتر وبعد ممكن تقوم بدور السويتش داخل الشبكة وتربط الاجهزة الموجودة فيما بينها يتبع …
في طريقة الربط Switched virtual interfaces احنا راح نخلي لكل VLAN داخل السويتش منفذ افتراضي هذا المنفذ راح نعين له عنوان IP فقط ومن بعدها نكون عندنا المقدرة بانشاء عدد كبير جدا من المنافذ الافتراضية لانشاء تواصل بين ال VLANS والحل هذا مفيد في الشبكات الكبيره
وهنا انتهى الثريد اتمنى معلوماته كانت مفيده للجميع ❤️
