ما هو الSVC؟ وبماذا يتميز؟ وماهي فوائده؟

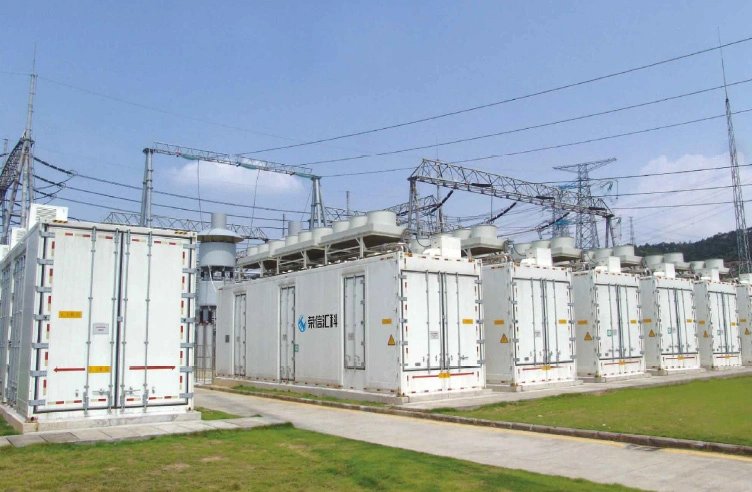

الSVC هو اختصار
Static VAR Compensators
أي معوض القدرة الغير فعالة الإستاتيكي وهو عبارة عن جهاز يتكون من مكثفات/ملفات مركبة على التوازي Shunt Inductors/Capacitors يستخدم في أنظمة نقل الطاقة الكهربائية
#هندسة_كهربائية
#الهندسة_الكهربائية
الSVC هو اختصار
Static VAR Compensators
أي معوض القدرة الغير فعالة الإستاتيكي وهو عبارة عن جهاز يتكون من مكثفات/ملفات مركبة على التوازي Shunt Inductors/Capacitors يستخدم في أنظمة نقل الطاقة الكهربائية
#هندسة_كهربائية
#الهندسة_الكهربائية
ويعد إحدى وسائل التحكم في القدرة الغير فعالة.
يستخدم هذا الجهاز إلكترونيات القدرة للسيطرة على انسيابية القدرة في الشبكة الكهربائية.
وظيفة ال SVC تتلخص في توليد وامتصاص القدرة الغير الفعالة حسب حالة النظام حيث يقوم بتنظيم الفولتية على طول خط نقل الطاقة الكهربائية.
يستخدم هذا الجهاز إلكترونيات القدرة للسيطرة على انسيابية القدرة في الشبكة الكهربائية.
وظيفة ال SVC تتلخص في توليد وامتصاص القدرة الغير الفعالة حسب حالة النظام حيث يقوم بتنظيم الفولتية على طول خط نقل الطاقة الكهربائية.
عندما يحدث انخفاض في الجهد يولد الجهاز قدرة غير فعالة (SVC Capacitive)، وعند حدوث العكس (ارتفاع ف الجهد) يقوم بامتصاص القدرة الغير فعالة (SVC Inductive).
يتميز الSVC عن باقي معوضات القدرة غير الفعالة بكونه ساكن ولا يحتوي على أجزاء متحركة أو دورانية
يتميز الSVC عن باقي معوضات القدرة غير الفعالة بكونه ساكن ولا يحتوي على أجزاء متحركة أو دورانية
من فوائده:
- تحسين معامل القدرة للأحمال وبالتالي تقل مفاقيد القدرة في خطوط نقل الطاقة
- التحكم في جهد الشبكة الكهربائية والمحافظة عليه باستمرار عند قيمة مرجعية محددة في مختلف الظروف
- التقليل من التوافقيات (Harmonics).
- تحسين استقرارية نظام القدرة الكهربائية.
- تحسين معامل القدرة للأحمال وبالتالي تقل مفاقيد القدرة في خطوط نقل الطاقة
- التحكم في جهد الشبكة الكهربائية والمحافظة عليه باستمرار عند قيمة مرجعية محددة في مختلف الظروف
- التقليل من التوافقيات (Harmonics).
- تحسين استقرارية نظام القدرة الكهربائية.
