يسعد نادي الهندسة الكهربائية تقديم سلسلة تغريدات بعنوان "تصميم الأنظمة الشمسية الكهروضوئية للمنازل والمنشئات" ☀️⚡
من كتابة المهندس سامي العلوني
@Sami_Alalwani
تابع القراءة 👇
#KFUPM
#هندسة_كهربائية
#الطاقة_المتجددة

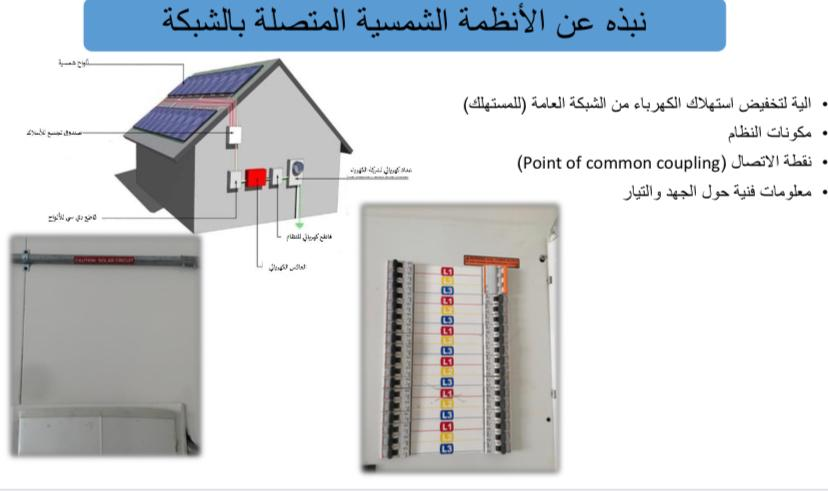

يهدف ربط أنظمة الطاقة الشمسية الكهروضوئية بالكهرباء العمومية للمباني لتعمل كمصدر ثانوي بالتوازي مع الشبكة العمومية دون الحاجة لبطاريات تخزين في اغلب الأحيان. من اسباب استخدامها عادة اقتصاديا لتخفيض كلفة الاستهلاك من الشبكة العمومية واسباب بيئية لدى بعض المنشآت أو اسباب فنية

كتحسين موثوقية الطاقه عند دمجها ببطاريات تخزين. هناك عدت عناصر مهمة يجب على مصمم الأنظمة الشمسية الكهروضوئية أخذها بالاعتبار للوصول للتصميم الأمثل فنيا واقتصاديا.
وسيتم استعراض هذه العناصر في هذه السلسة لإعطاء تصور عام للمهتمين

١- السياسات والتشريعات المعتمدة:
يجب على المصمم أولا الاطلاع على سياسات الفوترة الصادرة من جهات التشريع والتي لها تأثير مباشر على الجدوى الاقتصادية. هناك عدت سياسات متبعه عالميا للانظمة الشمسيه المرتبطه بكهرباء المباني داخليا بعد العداد الكهربائي وأبرزها:

سياسة صافي الفوترة Net-Billing ، سياسة صافي القياس Net-Metering وسياسة التعرفة المغذيه Feed-in tariff
والمعمول به حاليا بالمملكة العربية السعودية هي سياسة صافي الفوترة والتي تعامل الطاقه الفائضه من المحطة الشمسيه عن استهلاك المبنى والمصدرة للشبكة بسعر كلفة انتاج الكهرباء

بين ٥ هللات لكل ك.و.س للمباني غير السكنية و ٧ هللات/ك.و.س للمباني السكنية. فيجب في هذه الحال أن يحاول المصمم تحجيم قدرة النظام بحيث يصل لادنى حد بالطاقه الصادره في السنه بشكل لا يؤثر على الجدوى الاقتصادية سلبا.

ايضا في نفس الوقت يزيد من قدرة النظام لزيادة تخفيض الاستهلاك من الشبكة العمومية. فالموازنة الفنيه هنا تكون على اساس اقتصادي بين زيادة قدرة النظام وتقليل الطاقه الصادرة للشبكة.

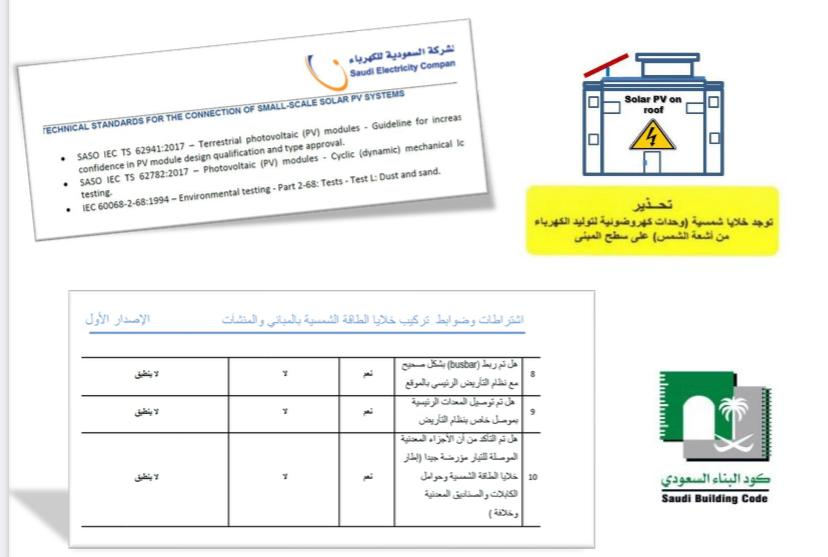

ايضا يجب على المصمم معرفة التشريعات الفنيه من مقدم خدمة التوزيع الكهربائية بما يخص: محددات التصميم، المعايير الفنيه للاجهزة ومتطلبات السلامه. حيث غالبا يحدد مقدم خدمة التوزيع القدرة القصوى للنظام الشمسي والممكن تركيبها للمبنى.

على سبيل المثال بالمملكة العربية السعودية تم تحديد أن لا يزيد اجمالي قدرة النظام الشمسي فوق المبنى اجمالي الاحمال الكهربائية به.
ايضا من المحددات أن لا يزيد قدرة النظام الشمسي فوق المبنى اومجموعة مباني عن ١٥٪؜ من قدرة محول التوزيع الكهربائي لنطاق التوزيع.

ايضا على المصمم وجوب معرفة معايير الجودة المطلوب توفرها بالاجهزة المستخدمة في المحطة الشمسيه من الالواح الشمسية،العواكس وانظمة المراقبة، قواعد التثبيت، لتمديدات والحماية الكهربائية.

٢- تحديد نوع النظام الشمسي بحيث يطرح التساؤل الأول: هل تعاني الشبكة من موثوقيه متدنية (كثرة الانقطاعات)؟ وهل هناك احمال ذات أهمية قصوى تتطلب موثوقية تامه؟
اذا كانت الاجابة ب لا، فيكتفى بنظام شمسي مرتبط بالشبكة بدون بطاريات.

أما اذا كانت الاجابة بنعم فهنا يجب تحديد الاحمال المهمه واطول مدة انقطاع لتحجيم نظام التخزين.

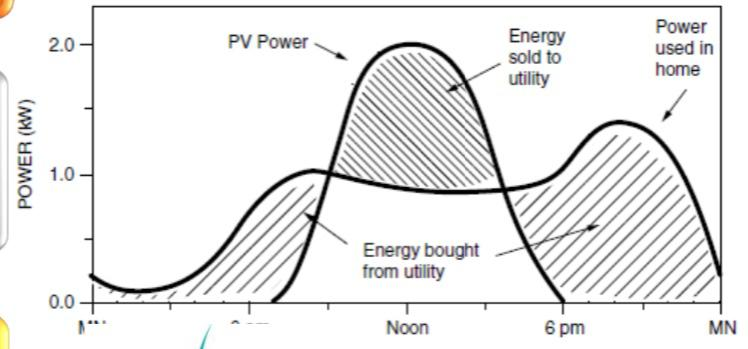

٣- في ظل تطبيق نظام اما صافي القياس فيكتفى بمعرفة متوسط الاستهلاك الشهري او السنوي. أما في ظل تطبيق نظام صافي الفوترة أو نظام التعرفة المغذيه فيجب معرفة منحنى استهلاك

الاحمال الكهربائية تفصيليا. يشمل ذلك بيانات الاستهلاك لكل ساعه او اقل للتحجيم الامثل للنظام الشمسي. من الممكن الحصول على هذه البيانات من مقدم خدمة التوزيع اذا كان العداد ذكيا أو من خلال العمل على نموذج استهلاك للاجهزة الكهربائية بالاستناد على البيانات التاريخيه ان وجدت.

٤- اخيرا، يجب على المصمم متابعة مستجدات التقنية وتطورها ليبقى على اطلاع وممارسة تواكب التقدم التقني لتقديم الحلول المثلى للعملاء. يتم ذلك بحضور الندوات والمؤتمرات التقنية وورش العمل المتخصصة ودائرة المهنيين في ذات المجال.

انتهت سلسلة التغريدات 🔚
شكرا للمهندس سامي العلوني ❤️
ونراكم في سلاسل قادمة ⚡
