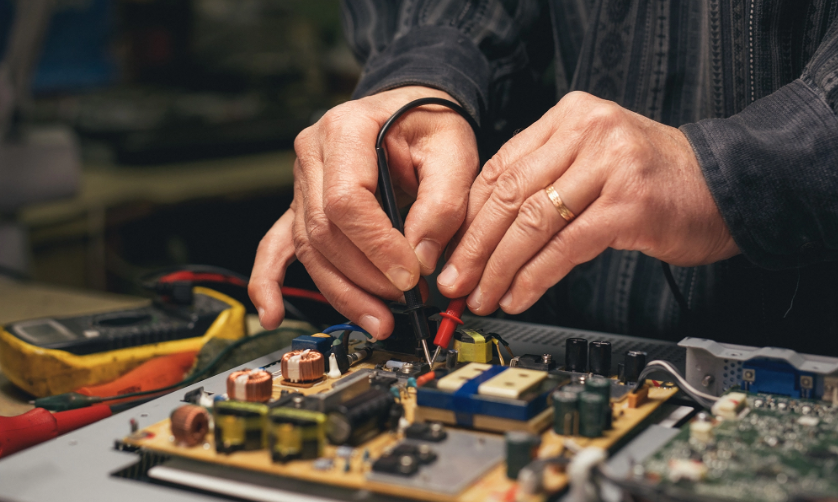

في الأشهر الماضية طلب المعهد مني تقديم برنامج في صيانة الالكترونيات . و الحقيقة لم أكن متجهز . و احتجت بحث طويل لأجمع معلومات مناسبة و أعمل بريزنتيشن جيد . راح أحاول ألخصها في ثريد خفيف .
أولا من ناحية الأهمية - الكثير من الأجهزة الرخيصة قد لا يكون من المجدي عمل صيانة لها و الأفضل رميها و استبدالها
مثال : كنت أعمل في محل كمبيوتر و كثيرا ما يجينا كمبيوتر فيه الباور خربان ، فكنا نبدل الباور بسرعة عمل سريع و مربح
مو مستاهلة نعاني في فحص المكثفات مقابل مبلغ زهيد
مثال : كنت أعمل في محل كمبيوتر و كثيرا ما يجينا كمبيوتر فيه الباور خربان ، فكنا نبدل الباور بسرعة عمل سريع و مربح
مو مستاهلة نعاني في فحص المكثفات مقابل مبلغ زهيد
قررنا في الدورة نركز على 3 أجهزة مهمة :
1 الشاشات الحديثة - LED
2 جهاز الكمبيوتر - المكتبي و اللابتوب
3 الجوالات الحديثة - و التابليت
و ممكن اذا الوقت يسمح ندخل في صيانة الطابعات
1 الشاشات الحديثة - LED
2 جهاز الكمبيوتر - المكتبي و اللابتوب
3 الجوالات الحديثة - و التابليت
و ممكن اذا الوقت يسمح ندخل في صيانة الطابعات
بخصوص الشاشات الحديثة - نسبيا أسهل من الكمبيوتر و الجوال بسبب حجمها الكبير و عدد المكونات الأقل
أهم المكونات

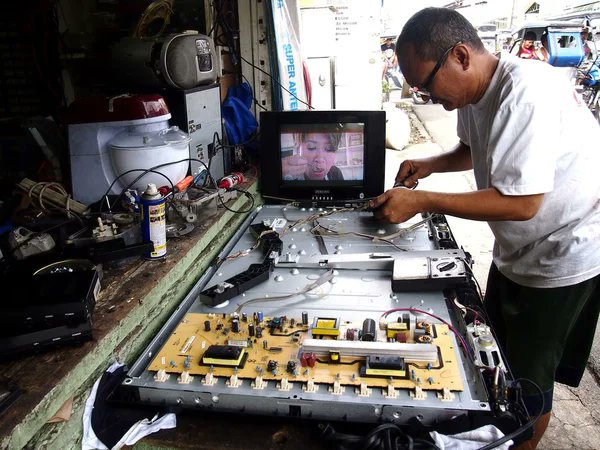

لوحة الطاقة : و عادة لونها أصفر و مكوناتها كبيرة . و عادة يمكن صيانتها باستبدال العناصر . مثل المكثفات أو الفيوزات
و يمكن ايجاد بورد كامل في السوق المحلي أو مواقع
أهم المكونات
لوحة الطاقة : و عادة لونها أصفر و مكوناتها كبيرة . و عادة يمكن صيانتها باستبدال العناصر . مثل المكثفات أو الفيوزات
و يمكن ايجاد بورد كامل في السوق المحلي أو مواقع
بخصوص شراء البوردات : يود مستودعات في السوق المحلي ، و لكني لم أبحث بدرجة كافية عنها . يمكن الحصور على البودرات من مواقع مثل :
electronica-usa.com
أو :
silvershoptvparts.com
يجب أخذ رقم البورد - و موديل التلفزيون لايجاد البديل
electronica-usa.com
أو :
silvershoptvparts.com
يجب أخذ رقم البورد - و موديل التلفزيون لايجاد البديل
البورد الثاني المهم هو :

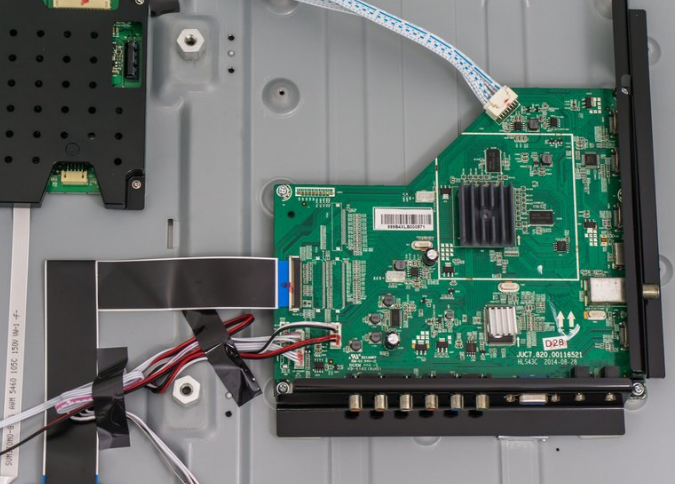

البورد الأساسي Main board
و يكون معقد التصنيع ( مكوناته سطحية SMD )
و صعب صاينته و الأسهل هو استبداله
يتميز بأن كل الأسلاك تكون متصلة به عادة ( usb , HDMI , RCA , PCI ) و يربط كل المكونات الباقية
البورد الأساسي Main board
و يكون معقد التصنيع ( مكوناته سطحية SMD )
و صعب صاينته و الأسهل هو استبداله
يتميز بأن كل الأسلاك تكون متصلة به عادة ( usb , HDMI , RCA , PCI ) و يربط كل المكونات الباقية

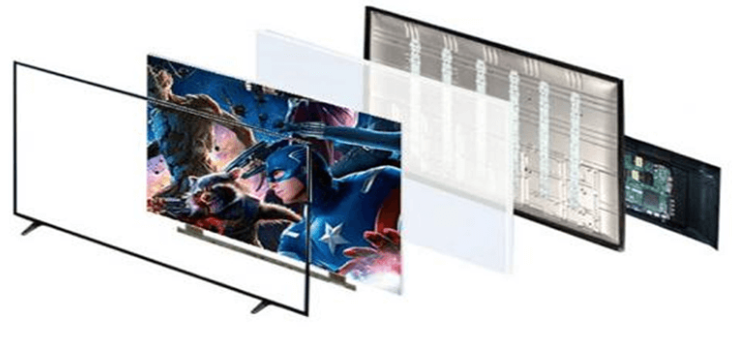

فكرة عرض الصور في الشاشات الحديثة تحتاج التالي :
ضوء أبيض قوي جدا في الخلفية
طبقات بيضاء لتوزيع الضوء و ضبط اتجاهه
طبقة البيكسيلز الملونة
مما يعني أنه يوجد طبقة الليدات البيضاء و تسمى
Back light
و طبقة الألوان
و لكل طبقة بورد مختلف
ضوء أبيض قوي جدا في الخلفية
طبقات بيضاء لتوزيع الضوء و ضبط اتجاهه
طبقة البيكسيلز الملونة
مما يعني أنه يوجد طبقة الليدات البيضاء و تسمى
Back light
و طبقة الألوان
و لكل طبقة بورد مختلف

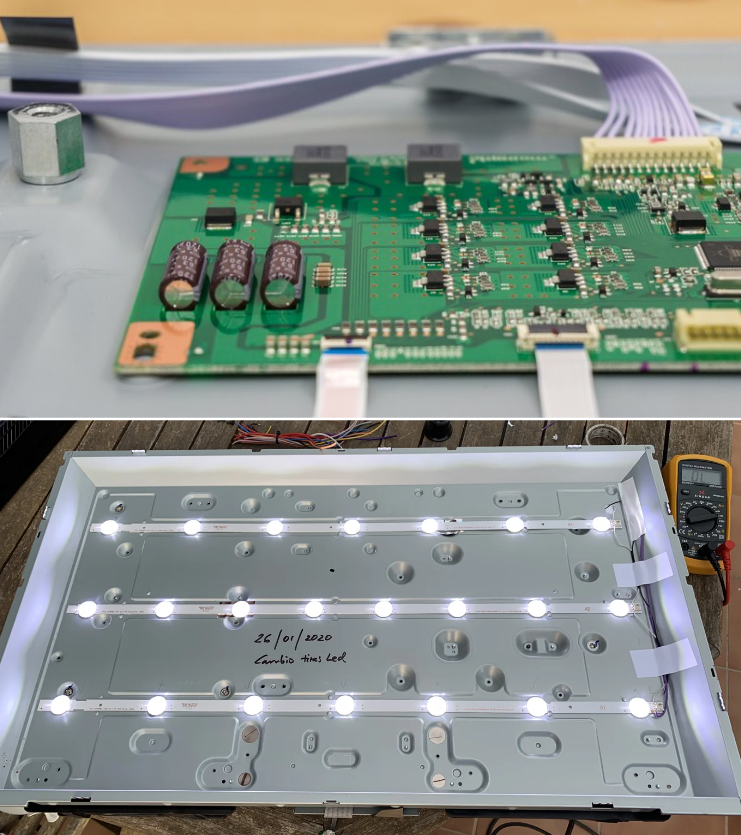

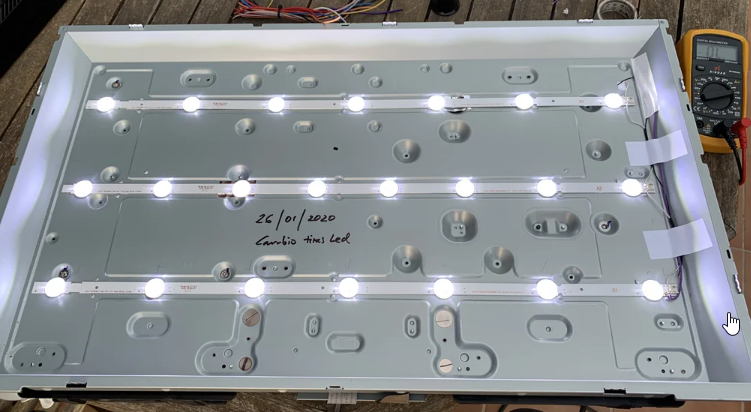

طبقة الضوء الخلفي تتكون من عدد من الليدات القوية . و تعمل بطاقة عالية و عادة يتحكم بتشغيلها - دائرة منفصلة تسمى Back light board
و من ضمن عملها أن تتحكم بقوة الضوء
أيضا لو تلف LED واحد فإنها تطفئ جميع الليدات
و من ضمن عملها أن تتحكم بقوة الضوء
أيضا لو تلف LED واحد فإنها تطفئ جميع الليدات
أحد الملاحظات أنه أحيانا لا تظهر أي صورة على الشاشة . بسبب تلف الاضاءة الخلفية
يمكن اكتشاف هذا بتسليط ضوء عالي على الشاشة و قد تظهر صورة غامةق جدا ، مما يدل أن الألوان تعمل و المشكلة في الاضاءة الخلفية .
الوصول للاضاءة الخلفية صعب عادة لأنه مختفي تحت طبقات كثيرة
يمكن اكتشاف هذا بتسليط ضوء عالي على الشاشة و قد تظهر صورة غامةق جدا ، مما يدل أن الألوان تعمل و المشكلة في الاضاءة الخلفية .
الوصول للاضاءة الخلفية صعب عادة لأنه مختفي تحت طبقات كثيرة
عند تلف LED واحد ، البعض يبدل كل الشريط و البعض يستبدل الليد فقط - بلحام سطحي صعب نسبيا .
الليدات لا تعمل بجهد موحد
بعضها تعمل بـ 20 فولت و بعضها تعمل بـ 50 فولت ( حسب الشاشة )

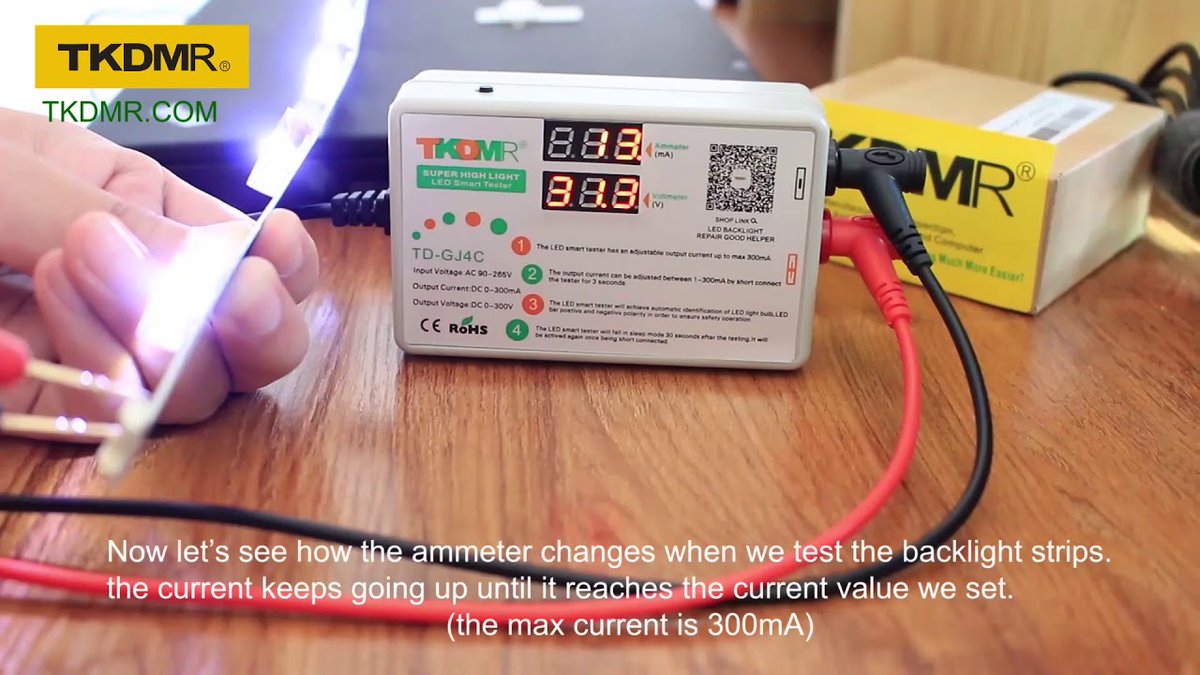

لذا الافضل هو استخدام جهاز خاص يعمل على ضبط الجهد المناسب لليدات بشكل آلي و سريع .
الليدات لا تعمل بجهد موحد
بعضها تعمل بـ 20 فولت و بعضها تعمل بـ 50 فولت ( حسب الشاشة )
لذا الافضل هو استخدام جهاز خاص يعمل على ضبط الجهد المناسب لليدات بشكل آلي و سريع .

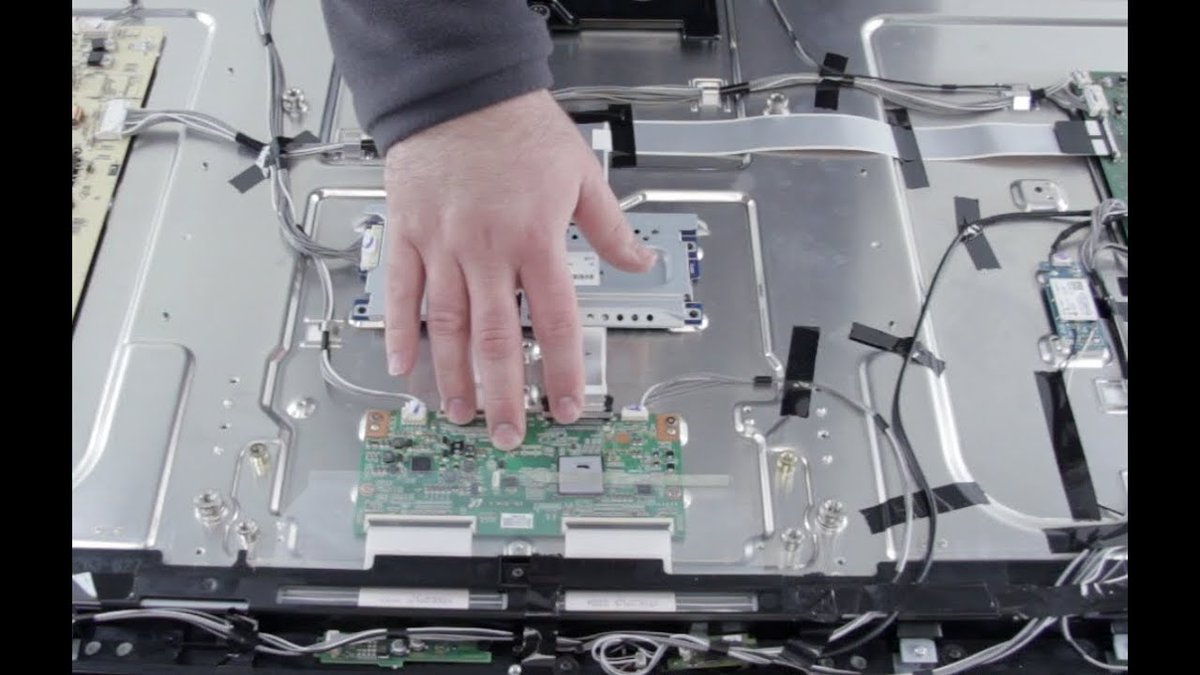

اللوحة الخاصة بتشغيل طبقة الألوان : يسمى
Time controller
اختصارا يسمى
Tcon
و عمله يأخذ اشارة الصورة من اللوحة الرئيسية و ينظمها (مزامنة) على ملايين البيكسيلز
كل بيكسيل تحتوي على 3 ألوان. يتميز بعض الاسلاك الكبير للأسلاك الداخلة له و الخارجة منه
Time controller
اختصارا يسمى
Tcon
و عمله يأخذ اشارة الصورة من اللوحة الرئيسية و ينظمها (مزامنة) على ملايين البيكسيلز
كل بيكسيل تحتوي على 3 ألوان. يتميز بعض الاسلاك الكبير للأسلاك الداخلة له و الخارجة منه
كل بورد له رقم . و هذا يسهل البحث عن بديل . و حاليا . يسهل الحصول على البديل للشاشات الصينية عادة .
بخصوص قنوات الصيانة . يوجد قنوات كثيرة جيدة عن الصيانة و لكن من أفضلها في رأيي:
youtube.com
بخصوص قنوات الصيانة . يوجد قنوات كثيرة جيدة عن الصيانة و لكن من أفضلها في رأيي:
youtube.com

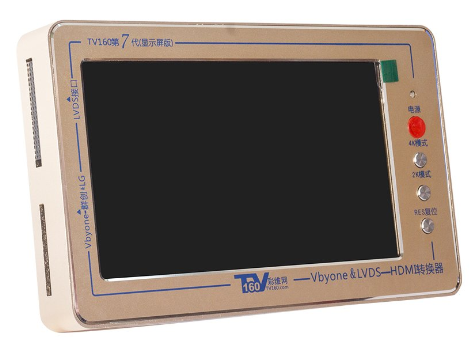

عموما ًُ الموضوع ممكن يطول و أنا عندي دوام . أحاول أكمل غدا ان شاء الله في بعض الاضافات - مثل أجهزة تساعد على أعمال الصيانة ثم نكمل في صيانة الكمبيوتر و الجوالات .
