تربةالإحلال وطبيعة انتقال الأحمال للتربة:
من الأمور الشائعة جداً عند عمل تربة الإحلال( soil replacement )هو عملها بطريقة خاطئة تتنافى مع الأسس الهندسية ومكانيكا التربة وهندسة الأساسات..
👇👇#تابع_الثريد
من الأمور الشائعة جداً عند عمل تربة الإحلال( soil replacement )هو عملها بطريقة خاطئة تتنافى مع الأسس الهندسية ومكانيكا التربة وهندسة الأساسات..
👇👇#تابع_الثريد
بدايةً يُقصد بتربة الإحلال :
استبدال جزء أو كامل تربة الموقع بتربة ذات خواص مكانيكية أفضل لرفع قدرة تحمل التربة(bearing capacity) أو لرفع منسوب التأسيس أو لحل مشكلة المياه الجوفية ويتم عمل تربة الإحلال على طبقات يجب ألا يتجاوز سمك الطبقة الواحدة 30سم حسب مواصفات الـ AASHTO..
استبدال جزء أو كامل تربة الموقع بتربة ذات خواص مكانيكية أفضل لرفع قدرة تحمل التربة(bearing capacity) أو لرفع منسوب التأسيس أو لحل مشكلة المياه الجوفية ويتم عمل تربة الإحلال على طبقات يجب ألا يتجاوز سمك الطبقة الواحدة 30سم حسب مواصفات الـ AASHTO..
ويجب أن تكون الكثافة الجافة الحقلية لتربة الاحلال تعادل (95-97)% من أقصى كثافة معملية جافة باستخدام محتوى مائي أمثل (OMC) ويتم الإحلال بمواد عديدة لكل منها استخدام محدد مثلاً :
1/الإحلال بالرمل والزلط(aggregate):
وتستخدم لزيادة قدرة تحمل التربة وتكون نسبة الرمل الى الزلط 1:2 أو 1:1 .
2/الإحلال بالزلط فقط:
وتستخدم كنظام تصريف للمياه الجوفية أو لإبعادها عن الأساسات فتعمل تربة الإحلال بالزلط كمرشح(filter) للمياه وغالبا يكون سمكها 15سم كافي لترشيح المياه.
وتستخدم لزيادة قدرة تحمل التربة وتكون نسبة الرمل الى الزلط 1:2 أو 1:1 .
2/الإحلال بالزلط فقط:
وتستخدم كنظام تصريف للمياه الجوفية أو لإبعادها عن الأساسات فتعمل تربة الإحلال بالزلط كمرشح(filter) للمياه وغالبا يكون سمكها 15سم كافي لترشيح المياه.
3/الإحلال بالرمل(Sand) :
ويستخدم في حالة التربة الانتفاخية ويستخدم الرمل الخشن لامتصاص حركة التربة الانتفاخية .
4/الإحلال بالخرسانة العادية(plain concrete) :
وتستخدم لزيادة قدرة تحمل التربة ورفع منسوب التأسيس ومقاومة فوران التربة .
ويستخدم في حالة التربة الانتفاخية ويستخدم الرمل الخشن لامتصاص حركة التربة الانتفاخية .
4/الإحلال بالخرسانة العادية(plain concrete) :
وتستخدم لزيادة قدرة تحمل التربة ورفع منسوب التأسيس ومقاومة فوران التربة .
#السؤال_الذي_يطرح_نفسه
#كيف_يتم_حساب_سمك_الطبقات_الكلي_لتربة الإحلال

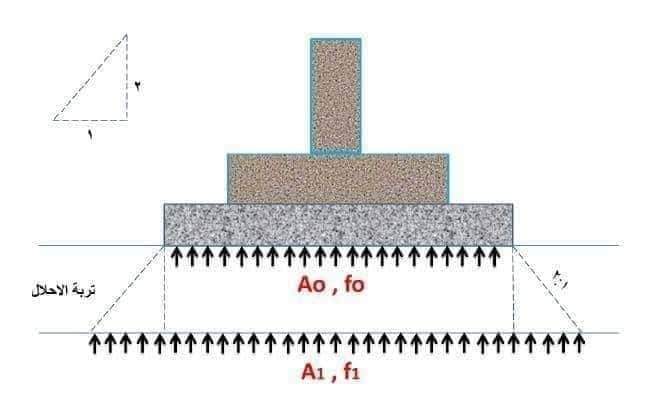

يتم تحديد سمك طبقات الاحلال عن طريق المعادلة المرفقة في الصورة وتعتمد على قدرة تحمل التربة الاصلية وعلى ابعاد القاعدة نتيجة لقدرة تحمل تربة الإحلال .
#كيف_يتم_حساب_سمك_الطبقات_الكلي_لتربة الإحلال
يتم تحديد سمك طبقات الاحلال عن طريق المعادلة المرفقة في الصورة وتعتمد على قدرة تحمل التربة الاصلية وعلى ابعاد القاعدة نتيجة لقدرة تحمل تربة الإحلال .
#الحل:
A1=A0×f0/f1
100=220×2.4×2.4/(2.40+Y)(2.40+Y)
Y=1.159 m
اذن سمك طبقة الاحلال اللازم لنقل الاجهادات بامان للتربة الاصلية تقريبا 1.2م .
A1=A0×f0/f1
100=220×2.4×2.4/(2.40+Y)(2.40+Y)
Y=1.159 m
اذن سمك طبقة الاحلال اللازم لنقل الاجهادات بامان للتربة الاصلية تقريبا 1.2م .
#كيف_يتم_تنفيذ_تربة_الحلال ؟

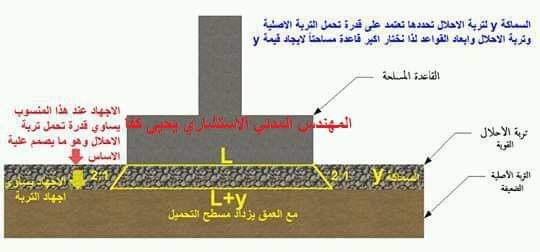

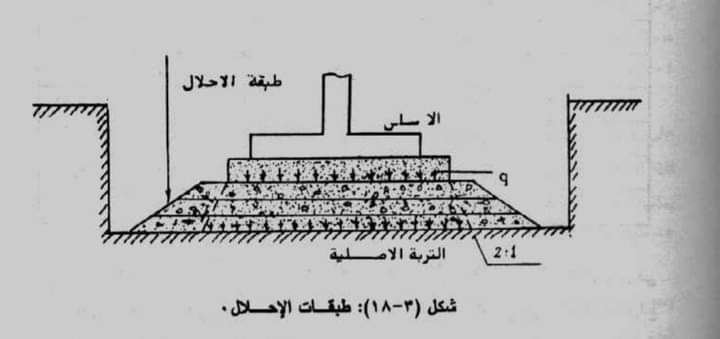

من أكبر اخطاء تنفيذ لتربة الاحلال هو تنفيذها داخل الحفر وبدون رفرفة..والصحيح عملها بمسافة كافية لتشمل توزيع الاجهادات نظرا لان الاجهادات تنتقل الى التربة بميل 1:2 أي بزاوية 30° درجة
من أكبر اخطاء تنفيذ لتربة الاحلال هو تنفيذها داخل الحفر وبدون رفرفة..والصحيح عملها بمسافة كافية لتشمل توزيع الاجهادات نظرا لان الاجهادات تنتقل الى التربة بميل 1:2 أي بزاوية 30° درجة

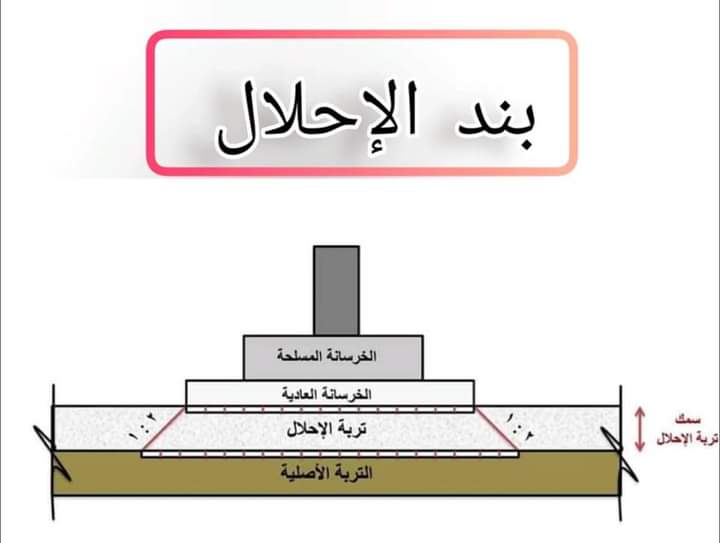

لذلك لابد من وجود رفرفة لتربة الاحلال عند استخدامها مع القواعد المفردة أو المشتركة او الشريطية (انظر للصورة المرفقة).
#الخلاصة:
يتم استخدام تربة الاحلال لتحسين قدرة تحمل التربة ولمنع المياه الجوفية ولرفع منسوب التأسيس وتكون على طبقات لا يتجاوز سمك الطبقة 30سم ويجب أن تكون تربة الاحلال ذات بروز أكبر من القاعدة لتحتوي نطاق تأثير الإجهادات على التربة نظراً لأن الاجهادات تنتقل للتربة بميل 1:2
يتم استخدام تربة الاحلال لتحسين قدرة تحمل التربة ولمنع المياه الجوفية ولرفع منسوب التأسيس وتكون على طبقات لا يتجاوز سمك الطبقة 30سم ويجب أن تكون تربة الاحلال ذات بروز أكبر من القاعدة لتحتوي نطاق تأثير الإجهادات على التربة نظراً لأن الاجهادات تنتقل للتربة بميل 1:2

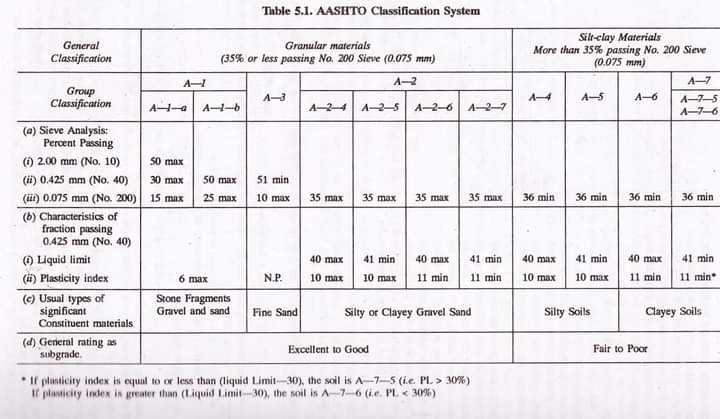

ويجب أن تكون تربة الاحلال ذات مواد جيدة وذات محتوى مائي مناسب وذات كثافة حقلية جافة (95-97)% من اقصى كثافة معملية جافة وان تكون ذات مواد فعالة خالية من المواد العضوية او التربة الانتفاخية ويجب أن تكون نسبة المار من منخال#200 اقل من 35% في اختبار sieve analysis .
#أخيرا:
من الأخطاء الشائعة استخدام تربة الاحلال لتحسين وزيادة الـ Bearing capacity لتربة اساس اللبشة (Raft Foundation) فليس هناك فائدة من عمل تربة احلال عند استخدام أساس لبشة(Raft) على قدرة تحمل التربة(B.C) بل تستخدم مع اللبشة لرفع منسوب التأسيس ولحل مشكلة المياه الجوفية فقط.
من الأخطاء الشائعة استخدام تربة الاحلال لتحسين وزيادة الـ Bearing capacity لتربة اساس اللبشة (Raft Foundation) فليس هناك فائدة من عمل تربة احلال عند استخدام أساس لبشة(Raft) على قدرة تحمل التربة(B.C) بل تستخدم مع اللبشة لرفع منسوب التأسيس ولحل مشكلة المياه الجوفية فقط.
(#المصدر كتاب هندسة الأساسات القصبي-ص240)
