يتم اختبار الالواح الشمسية لايجاد بعض القيم الهامة كتيار القصر (Isc) وجهد الدائرة المفتوحة (Voc) ، أيضا يتم اختبارها للتأكد من مطابقة القيم للمواصفات ، و من الاجهزة المستخدمة في اختبار و فحص الألواح الشمسية هي كالآتي :
#هندسة_كهربائية
#الطاقة_الشمسية

1- Multimeter
والموجود بالصورة أدناه والذي يعد أحد أشهر أجهزة القياس إن لم يكن أشهرها ، ويتم استخدامه لفحص وقياس الجهد وذلك بتوصيل أطرافه بقطبي (+) و (-) للوح الشمسي .

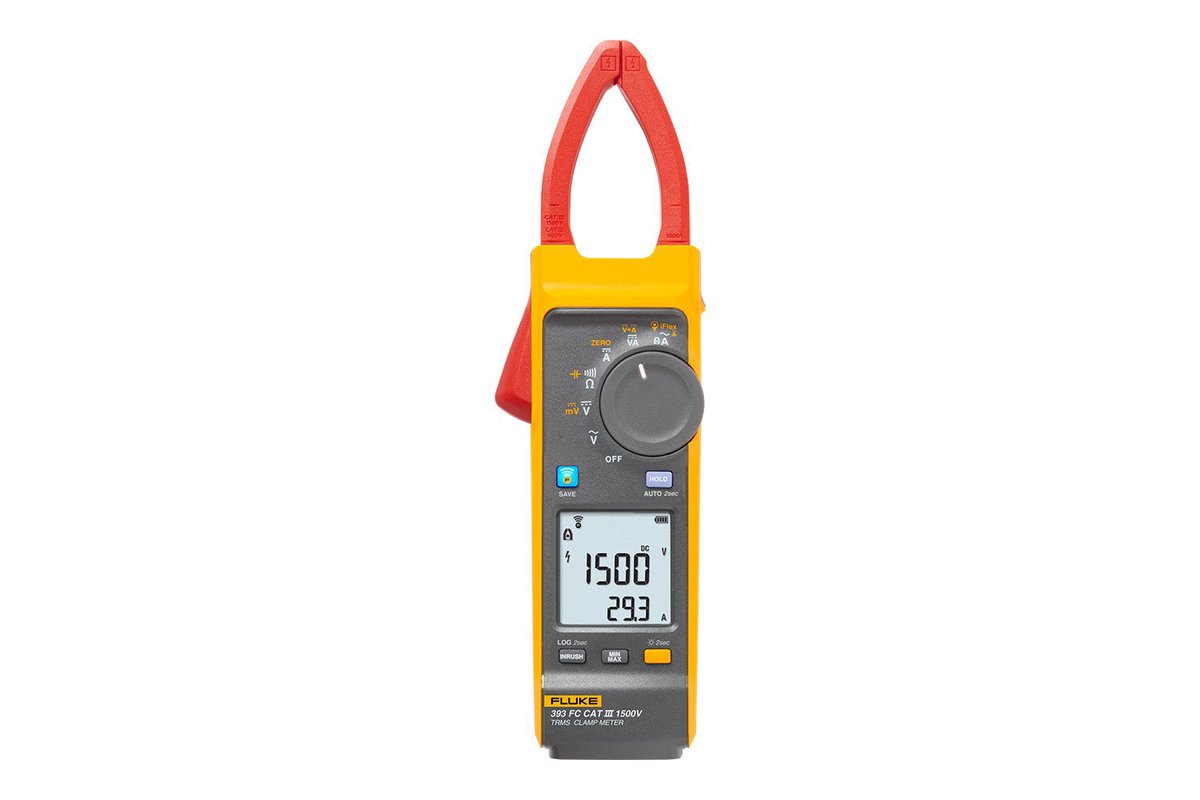

2- Clamp meter

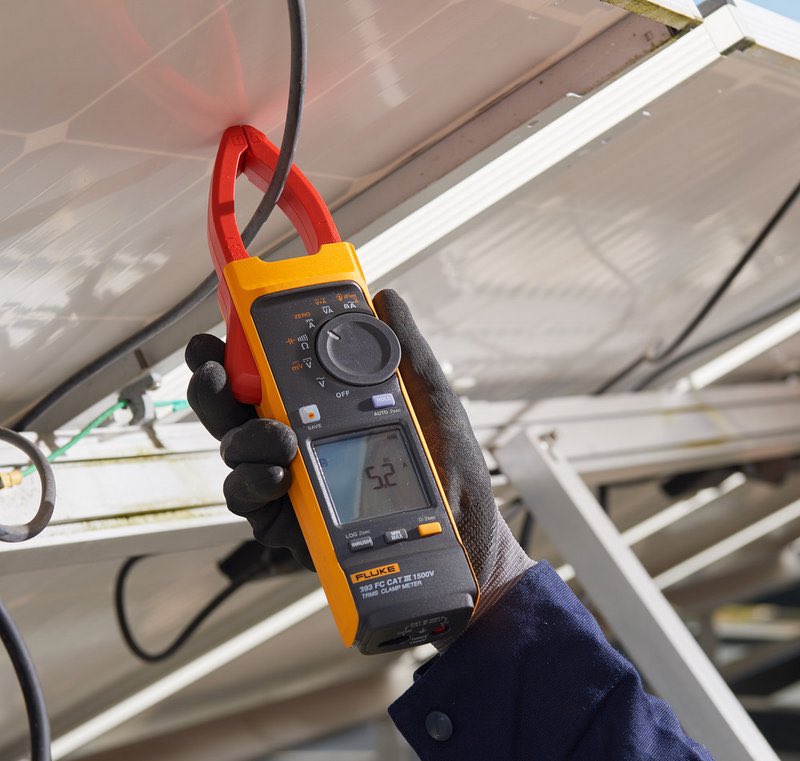

والمبين بالصورة أدناه والذي يستخدم لفحص و قياس التيار المتولد من الألواح الشمسية ويستخدم ايضا لقياس تيار القصر ، وذلك عن طريق وضع الحلقه حول الموصل كما هو مبين بالصورة أدناه .

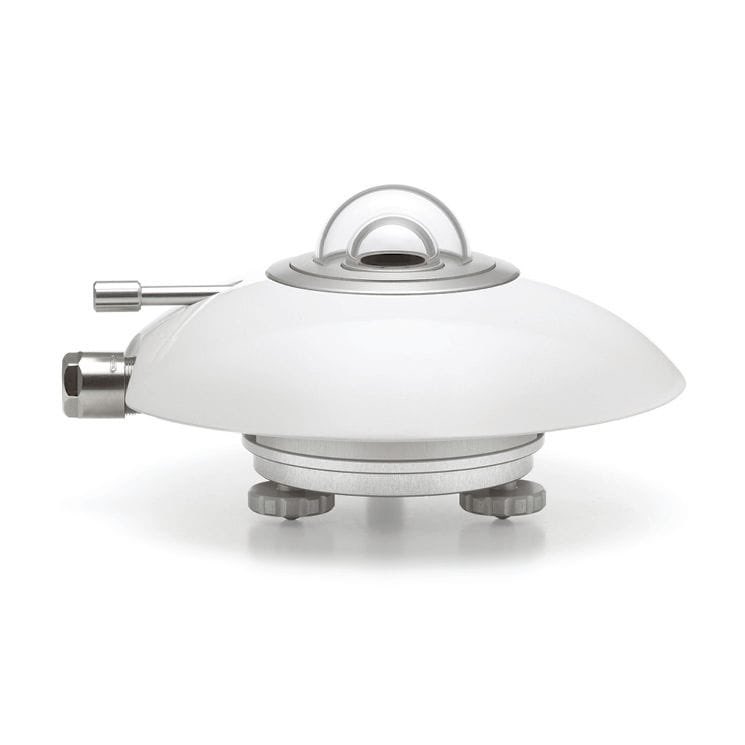

3- Pyranometer

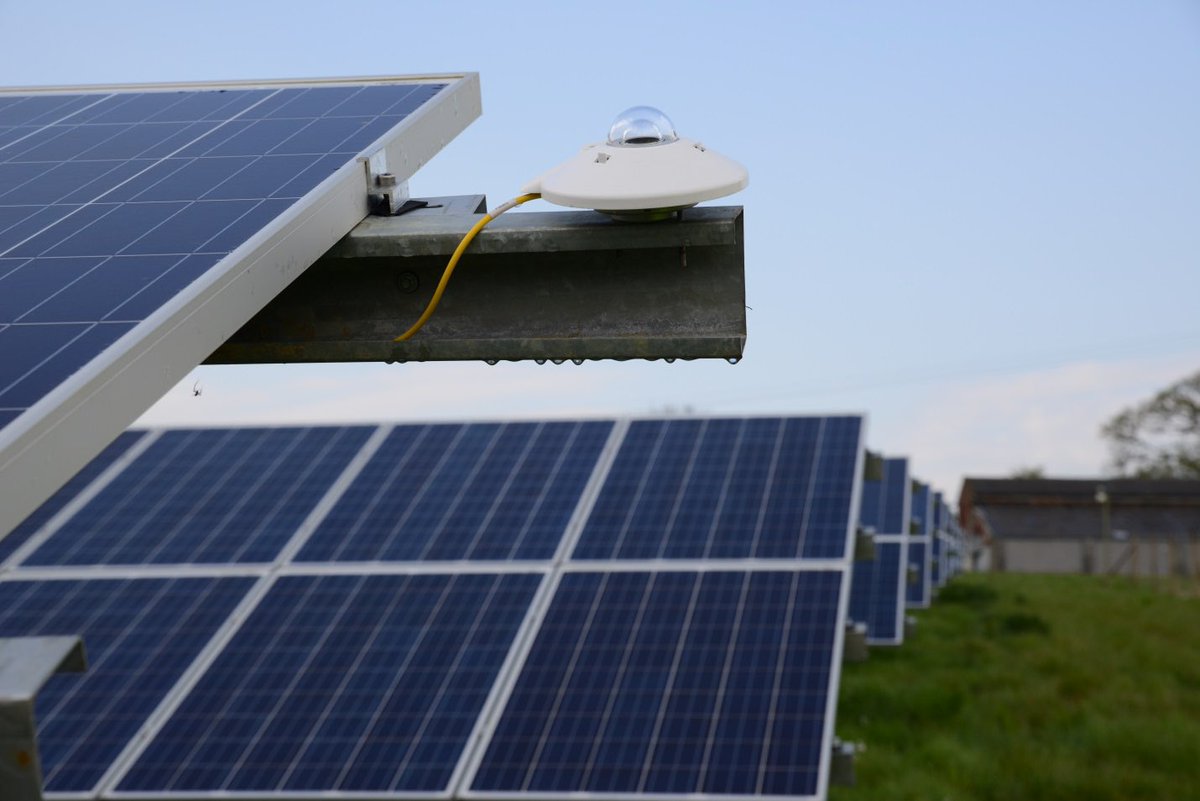

والمبين بالصورة أدناه والذي يستخدم لإيجاد قيمة الاشعاع الشمسي (Irradiance ) المسلط من الشمس ، ويتم توصيله بالطريقة المبينة بالصورة ادناه

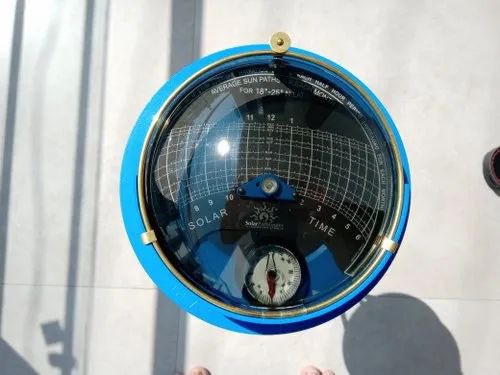

4- مكتشف المسار الشمسي (Sun pathfinder )
والمبين بالصورة ادناه ، وهي عبارة عن أداة تقوم بتحليل الظلال المنشأة مما يحيط بالموقع المراد تحليل الظلال فيه ، وذلك عن طريق انعكاس الشي المحيط ب Sun pathfinder على القبة (كالأشجار مثلا )

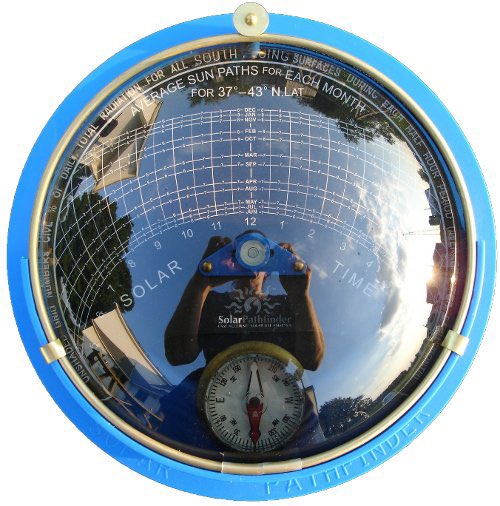

و المنطقة التي ستصيب القبة هي المنطقة التي سيلقي الشيء ظله عليها في شهر محدد وفي قت محدد ، فكما هو مبين بالصورة أدناه أن الأشجار ستلقي ظلها على الموقع في بعض الأشهر من الساعة الخامسة والنصف صباحا حتى الثامنة صباحا .
