#Reinforcement_tensile_test_requirements
#مُتطلبات_إختبار_الشد_لحديد_التسليح_حسبASTM_A615
يتم اجراء اختبار الشد لحديد التسليح للتأكد من تطابق الخواص المكانيكية التي تم تصميم الحديد عليها في المخطط مع الخواص المكانيكية للحديد المستعمل في مرحلة التنفيذ ..
#مُتطلبات_إختبار_الشد_لحديد_التسليح_حسبASTM_A615
يتم اجراء اختبار الشد لحديد التسليح للتأكد من تطابق الخواص المكانيكية التي تم تصميم الحديد عليها في المخطط مع الخواص المكانيكية للحديد المستعمل في مرحلة التنفيذ ..

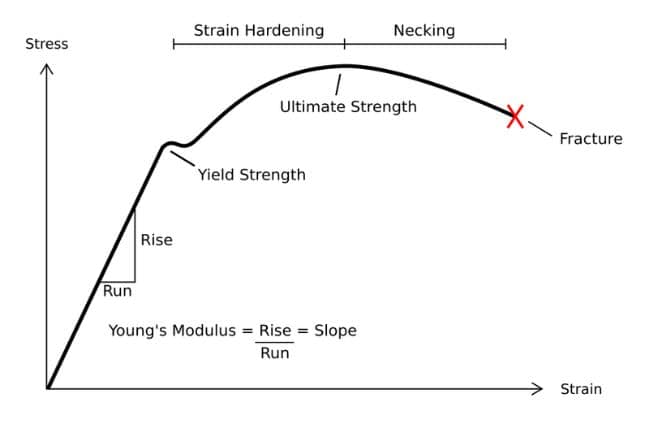

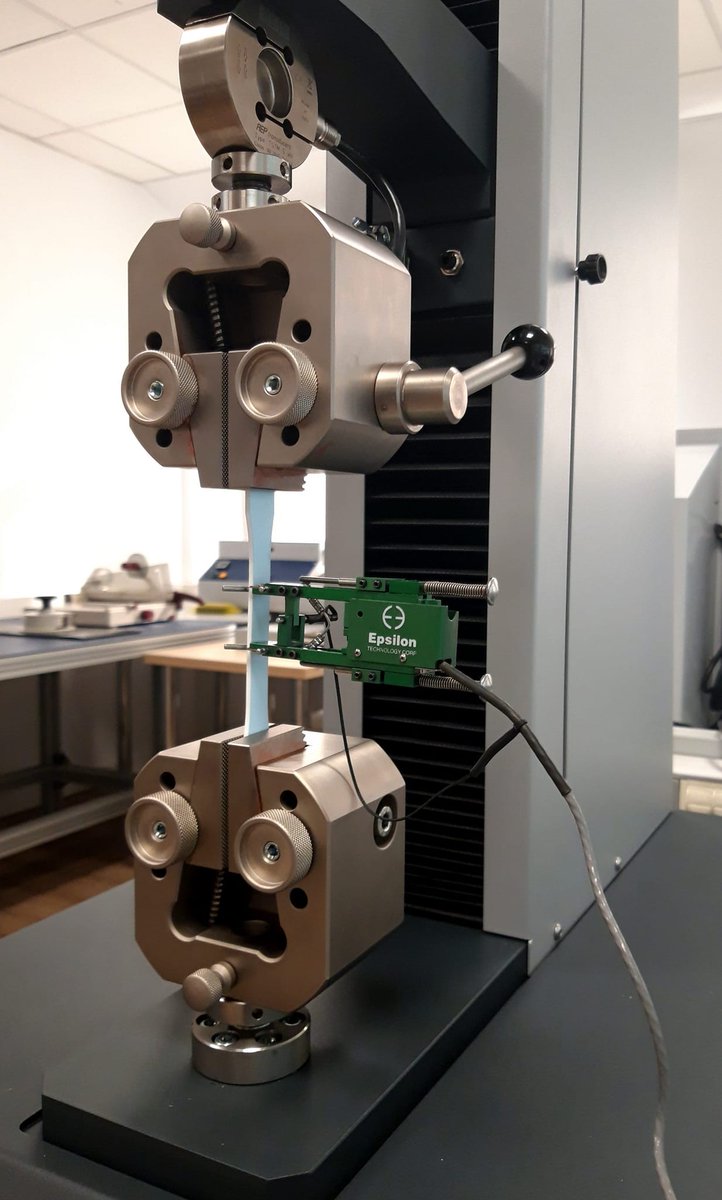

وهو عبارة عن اختبار ميكانيكي يتم عن طريق ماكينة تُسلط حمل شد محوري على عينة الحديد حتى انقطاع العينة (fracture).ومنها رسم منحنى الانفعال والاجهاد Stress- Strain Curve
وحساب الاستطالة على العينة وتحديد الـ Yield point وتحديد اجهاد الخضوع(Fy) واجهاد القطع(Fu) للعينة والعلاقة بينهما
وحساب الاستطالة على العينة وتحديد الـ Yield point وتحديد اجهاد الخضوع(Fy) واجهاد القطع(Fu) للعينة والعلاقة بينهما
#كمهندسين_إنشائيين ما يهمنا من إختبار الشد هو:
1/ إجهاد الخضوع للعينة(Yield stress):
و هو إجهاد الشد الذي تحصل عنده إستطالة للحديد غير طبيعية ويحدث بعدها تشوه لدن(Plastic deformation) للعينة.
2/ اجهاد الكسر للعينة ( Ultimate stress)هو إجهاد الكسر الذي ينهار عنده الحديد وينقطع.
1/ إجهاد الخضوع للعينة(Yield stress):
و هو إجهاد الشد الذي تحصل عنده إستطالة للحديد غير طبيعية ويحدث بعدها تشوه لدن(Plastic deformation) للعينة.
2/ اجهاد الكسر للعينة ( Ultimate stress)هو إجهاد الكسر الذي ينهار عنده الحديد وينقطع.

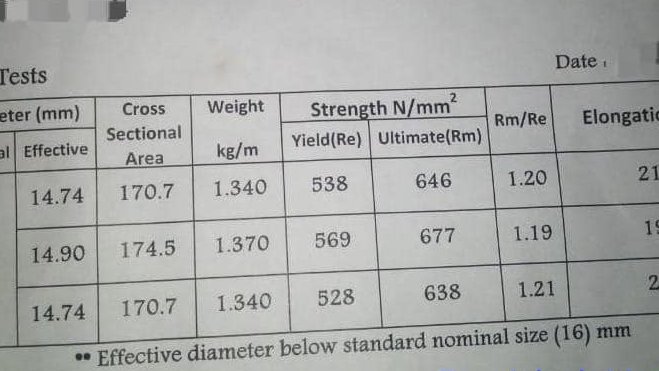

3/ النسبة بين اجهاد القطع(Fu) واجهاد الخضوع(Fy) . (Rm/Re)
4/ مقدار الاستطالة (elongations) هو مقدار التغير في الطول الاصلي للعينة بسبب القوى المؤثرة.
4/ مقدار الاستطالة (elongations) هو مقدار التغير في الطول الاصلي للعينة بسبب القوى المؤثرة.
#مُتلطبات_الكود_لقبول_إختبار_الشد :

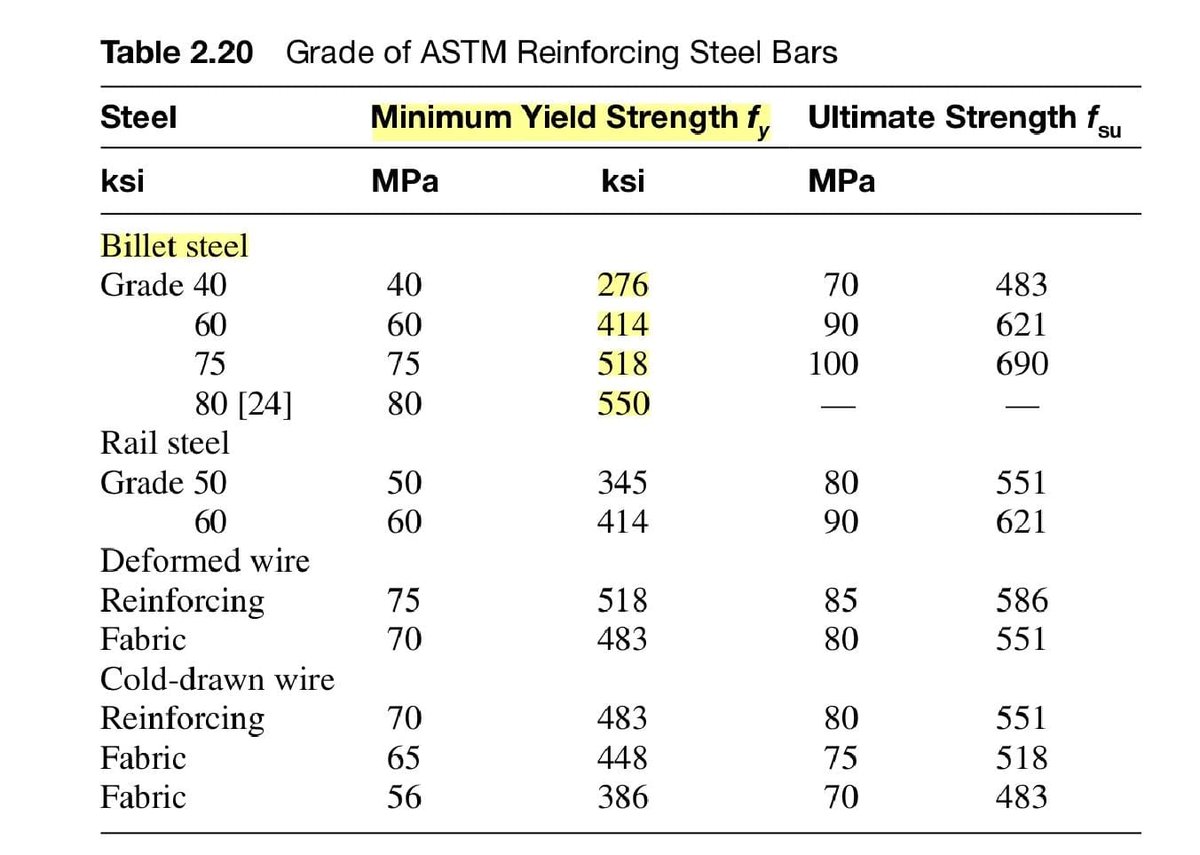

1/لا يقل اجهاد الخضوع(Fy) للعينة المفردة عن 4MPa عن المطلوب .
2/لا يزيد اجهاد الخضوع(Fy) لحديد التسليح المستخدم لمقاومة العزوم والانحناء والانكماش والحرارة عن 690MPA .
1/لا يقل اجهاد الخضوع(Fy) للعينة المفردة عن 4MPa عن المطلوب .
2/لا يزيد اجهاد الخضوع(Fy) لحديد التسليح المستخدم لمقاومة العزوم والانحناء والانكماش والحرارة عن 690MPA .
3/لا يزيد اجهاد الخضوع(Fy) لحديد التسليح المستخدم ككانات لمقاومة القص واللي( Torsion) عن 420MPA .

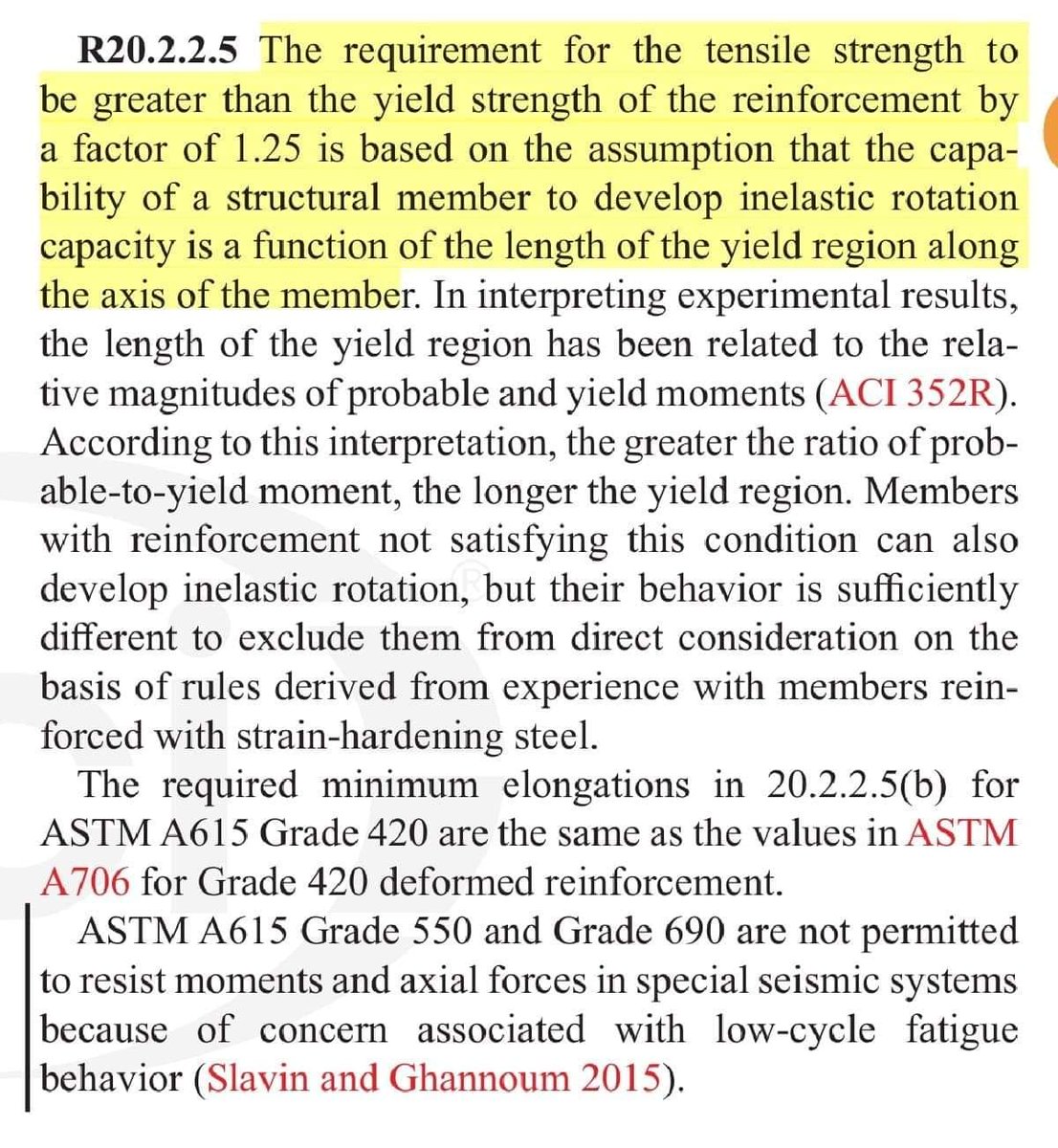

4/لا تقل النسبة بين Fu/Fy عن 1.25 . " (Rm/Re) لا تقل عن 1.25"
4/لا تقل النسبة بين Fu/Fy عن 1.25 . " (Rm/Re) لا تقل عن 1.25"
فكلما زادت هذه النسبة كلما كان الحديد مرن Ductile لذلك تجد هذه النسبة عالية في الحديد المقاوم للزلازل لزيادة المرونة وتشتيت القوى الزلزالية وكلما قلت النسبة كلما كان الحديد هش brittle .

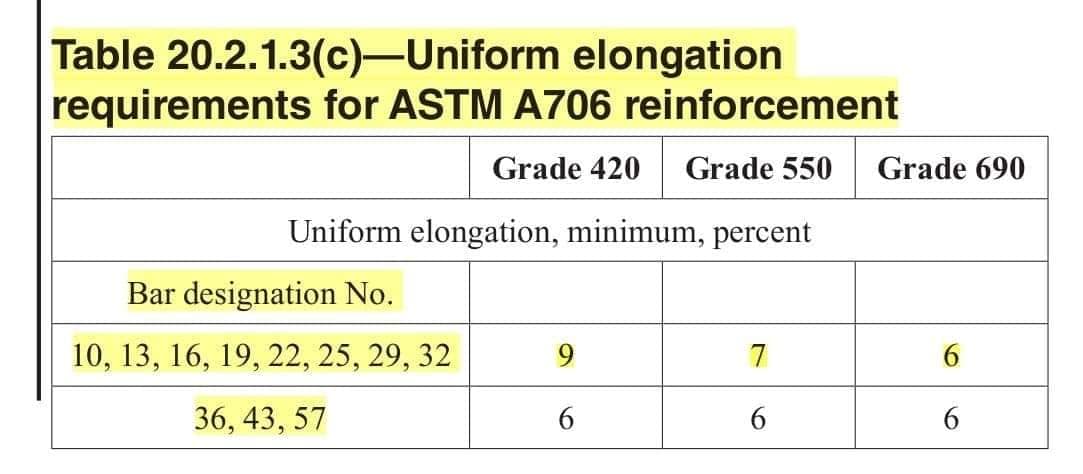

5/لا تقل الاستطالة عن القيم الواردة في T20.2.13(c) بدلالة القُطر المُختبر واجهاد الخضوع المَطلوب فمثلا لاجهاد خضوع 460mpa وقُطر سيخ 16mm وبعمل استكمال خطي لا تقل الاستطالة عن 8% .
أما حسب المواصفات البريطانية من T-7 BS-4449 .
-أقل طول للعينة مسموح به لاجراء الاختبار هو 60cm .
أما حسب المواصفات البريطانية من T-7 BS-4449 .
-أقل طول للعينة مسموح به لاجراء الاختبار هو 60cm .
لا توجد سماحية لقُطر العينة #المأخوذة حسب المواصفات الامريكيةASTM ولكن المواصفة البريطانية BS4449 تسمح بنقصان في القطر لا يزيد عن 8%

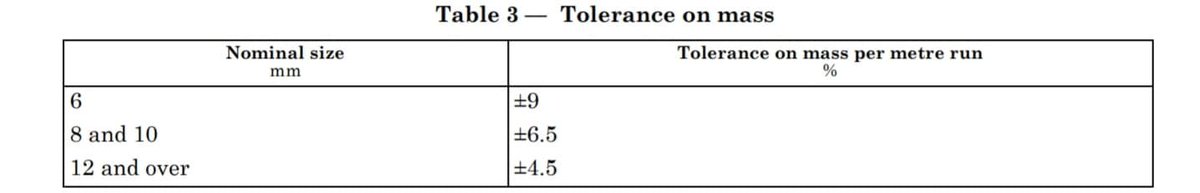

ويجب تكون نسبة الزيادة والنقصان لوزن المتر الطولي للحديد ذو قطر أكبر من 12mm
±4.5 %.
ويجب تكون نسبة الزيادة والنقصان لوزن المتر الطولي للحديد ذو قطر أكبر من 12mm
±4.5 %.
#أخيرا :
يفضل أخذ مجموعة(لا تقل عن3عينات) بصورة عشوائية واختبارها لكل 10 طن حديد من الحديد فلا تقل أهمية إختبار الشد للحديد عن أهمية اختبار التربة.فلا يوجد مقياس لكفاءة المادة الا الاختبارات.كمهندسين نحن نتعامل مع الارقام والحسابات والاختبارات لا مع الاسماء والشركات.
م.أديب متولي
يفضل أخذ مجموعة(لا تقل عن3عينات) بصورة عشوائية واختبارها لكل 10 طن حديد من الحديد فلا تقل أهمية إختبار الشد للحديد عن أهمية اختبار التربة.فلا يوجد مقياس لكفاءة المادة الا الاختبارات.كمهندسين نحن نتعامل مع الارقام والحسابات والاختبارات لا مع الاسماء والشركات.
م.أديب متولي
