سؤال فني من الخاص:

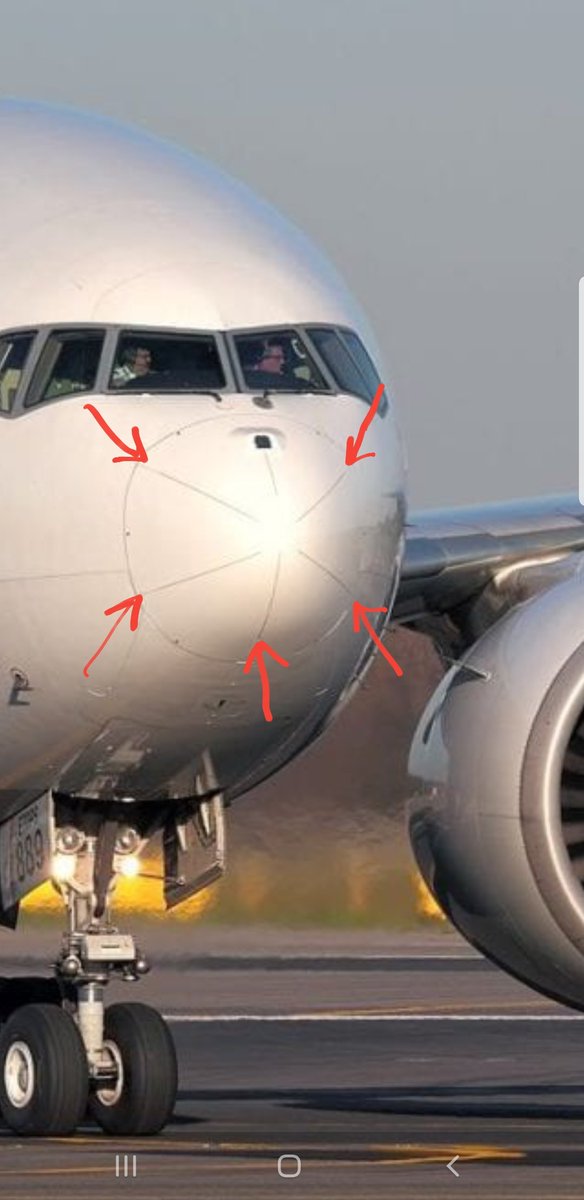

- ما هي أسباب وجود الخطوط الطولية على
غطاء مقدمة الطائرة الـ Nose Dome؟
المقصود بالخطوط هي المشار عليها بالأحمر
في الصورة تسمى..
الـ Radome diverter strips
الشرح والإجابة تحت التغريدة 👇
سؤال فني من الخاص:
- ما هي أسباب وجود الخطوط الطولية على
غطاء مقدمة الطائرة الـ Nose Dome؟
المقصود بالخطوط هي المشار عليها بالأحمر
في الصورة تسمى..
الـ Radome diverter strips
الشرح والإجابة تحت التغريدة 👇
2/4
تعتبر منطقة مقدمة الطائرة هي أكثر
الأماكن في جسم الطائرة عرضةً لضربات
البرق وأكثر منطقة مقاومة واحتكاك عبر الهواء
وأكثر منطقة تتأثر بقوة إرتطام الأمطار
والثلوج في السرعات العالية، لذلك يتطلب
ان تكون أكثر انسيابية وصلابة لتتحمل هذه العوامل وذلك لحماية الأجهزة بداخلها..
تعتبر منطقة مقدمة الطائرة هي أكثر
الأماكن في جسم الطائرة عرضةً لضربات
البرق وأكثر منطقة مقاومة واحتكاك عبر الهواء
وأكثر منطقة تتأثر بقوة إرتطام الأمطار
والثلوج في السرعات العالية، لذلك يتطلب
ان تكون أكثر انسيابية وصلابة لتتحمل هذه العوامل وذلك لحماية الأجهزة بداخلها..
3/4
حيث يوجد بداخلها صحن الاستقبال
والارسال لنظام الرادار..
وبسبب ان الكاربون فايبر موصل جيد للكهرباء وسوف يؤثر على تردد الإشارات بمتصاصه وعكسه لترددات الرادار صنع غطاء منطقة المقدمة من الفايبر غلاس لضمان جودة إشارات الإرسال والاستقبال للرادار لكشف السحب الركامية وتجنبها..
حيث يوجد بداخلها صحن الاستقبال
والارسال لنظام الرادار..
وبسبب ان الكاربون فايبر موصل جيد للكهرباء وسوف يؤثر على تردد الإشارات بمتصاصه وعكسه لترددات الرادار صنع غطاء منطقة المقدمة من الفايبر غلاس لضمان جودة إشارات الإرسال والاستقبال للرادار لكشف السحب الركامية وتجنبها..
4/4
لذلك وضعت الخطوط الطولية على غطاء
مقدمة الطائرة وهي عبارة عن أشرطة
معدنية لاصقة تحتها دوائر نحاسية مهامها:
1- تحويل شحنات ضربات البرق من غطاء المقدمة إلى جسم الطائرة الموصل للكهرباء
كما في الفيديو
2- تعمل كقفص ليحمي غطاء المقدمة من
التقعر إلى الداخل
3- تفرغ الشحنات الساكنة
لذلك وضعت الخطوط الطولية على غطاء
مقدمة الطائرة وهي عبارة عن أشرطة
معدنية لاصقة تحتها دوائر نحاسية مهامها:
1- تحويل شحنات ضربات البرق من غطاء المقدمة إلى جسم الطائرة الموصل للكهرباء
كما في الفيديو
2- تعمل كقفص ليحمي غطاء المقدمة من
التقعر إلى الداخل
3- تفرغ الشحنات الساكنة
