⭕️سؤال واجابته ⚡️
لماذا نستخدم المكثفات في تحسين معامل القدرة ؟
و لماذا يتم توصيل مكثفات تحسين معامل القدرة على التوازي مع الحمل تحديدا و ليس ع التوالي ؟
الاجابة بالتفصيل في الثريد التالي :
لماذا نستخدم المكثفات في تحسين معامل القدرة ؟
و لماذا يتم توصيل مكثفات تحسين معامل القدرة على التوازي مع الحمل تحديدا و ليس ع التوالي ؟
الاجابة بالتفصيل في الثريد التالي :
تعمل المكثفات على تحسين معامل القدرة في الدائرة ذات الأحمال الحثية العالية، كما ترى في جهاز مزود بمحرك.

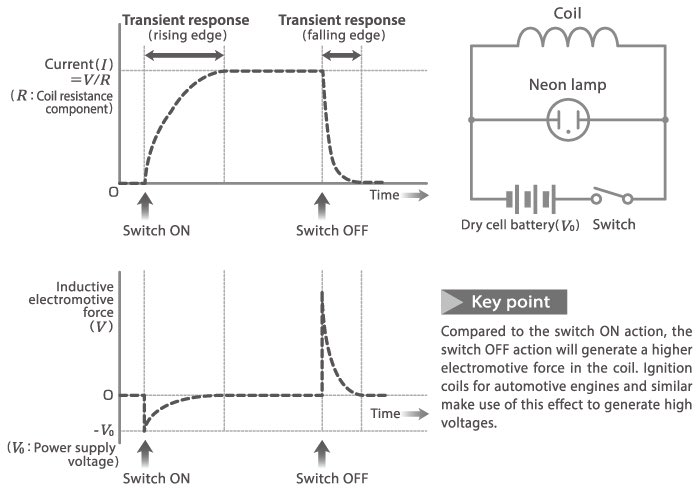

من خصائص الملفات في الاحمال الحثية أن التيار فيها لا يمكن أن يتغير على الفور؛ إذا قمت فجأة بتطبيق جهد عبر اطرافه، حيث يحتاج التيار فترة من الزمن حتى يزداد ،وإذا قمت بتطبيق جهد التيار المتردد، فسيتأخر التيار دائما:سيرتفع وينخفض جيبيا بنفس تردد الجهد، ولكنه سيكون دائما متأخرا .

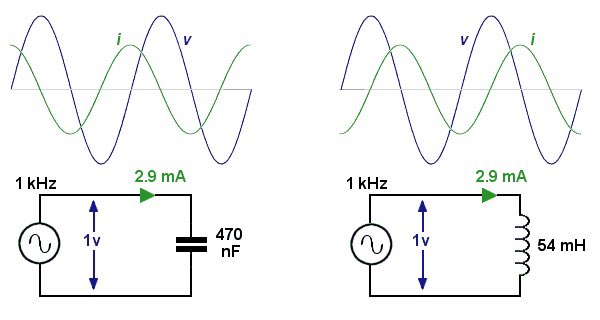

من ناحية أخرى، فإن إحدى خصائص المكثف هي أن الجهد عبر أطرافه لا يمكن أن يتغير على الفور. يتغير الجهد مع تدفق التيار، ولكن هذه المرة يتأخر الجهد عن التيار ، تماما عكس الملفات.
لذلك يمكنك التفكير في المكثفات الملفات على أنها "متعاكسة " بمعنى ما: فهي تتصدى لتأثير بعضها البعض على التأخر.

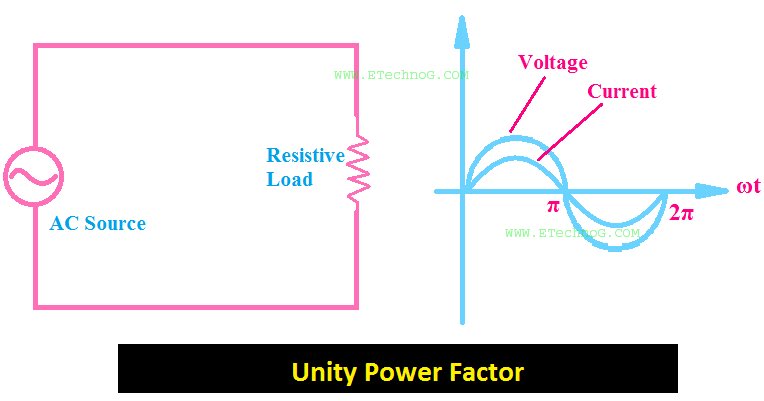

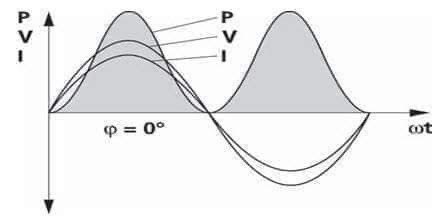

في دائرة التيار المتردد، يخبرنا معامل القدرة بمدى تأخر الجهد أو التيار عن الآخر. إذا كان معامل القدرة 1، فلا يوجد تأخير على الإطلاق. نقول إن الجهد والتيار في طور مع بعضهما البعض
in phase
ويمكننا ببساطة ضرب الجهد الاسمي في التيار الاسمي لحساب كمية القدرة التي تستخدمها الدائرة.
in phase
ويمكننا ببساطة ضرب الجهد الاسمي في التيار الاسمي لحساب كمية القدرة التي تستخدمها الدائرة.
ولكن إذا كانوا ليسوا بنفس الطور
Out of phase
بسبب وجود تأخر، فسيصل الجهد والتيار إلى قممهما في أوقات مختلفة، مما يقلل من كمية الطاقة المستهلكة.
Out of phase
بسبب وجود تأخر، فسيصل الجهد والتيار إلى قممهما في أوقات مختلفة، مما يقلل من كمية الطاقة المستهلكة.

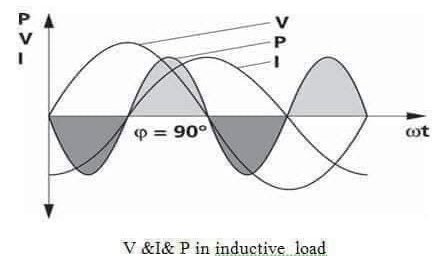

في أقصى الحدود، عندما تختلف زاوية الطور بمقدار 90 درجة، سيكون هناك تيار صفري عندما يكون الجهد هو الحد الأقصى، والعكس صحيح. ستكون هناك أوقات يكون فيها التيار والجهد موجبين أو سالبيين (عند هذه النقطة تستهلك الدائرة قدرا من القدرة)
وستكون هناك أوقات يكون فيها أحدهما موجبا والآخر سالبا (عند هذه النقطة تعيد الدائرة القدرة بالفعل مرة أخرى إلى المصادر). في المتوسط، تستخدم الدائرة طاقة "إيجابية" بقدر مقدار الطاقة "السالبة" التي تعود،.

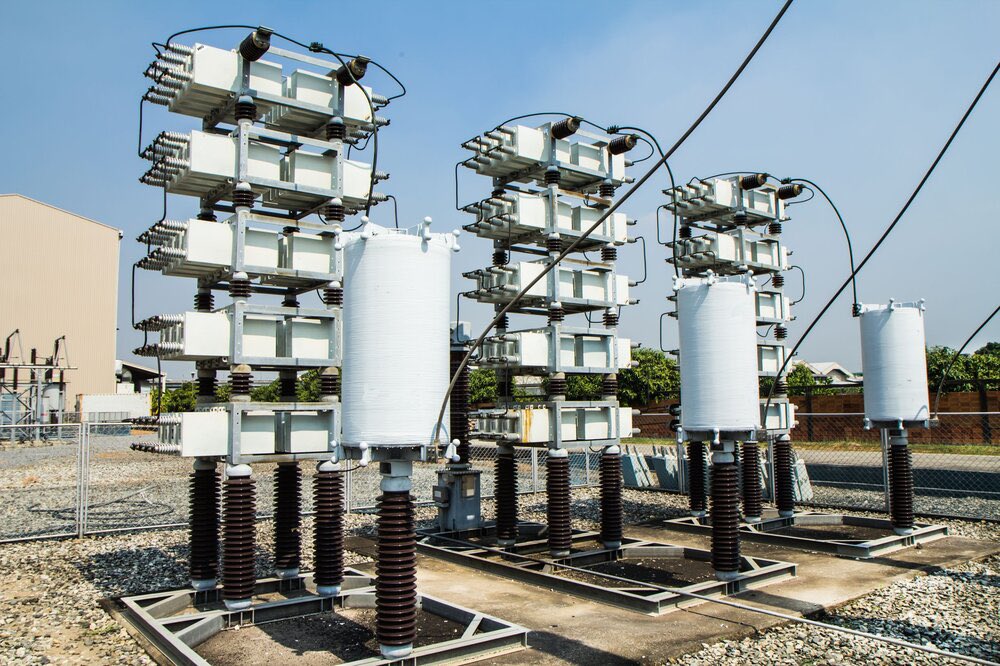

تكون شبكة الطاقة والآلات التي تستهلك الكهرباء في أقصى كفاءتها عندما يكون معامل القدرة 1، وتحتوي العديد من الأجهزة على محركات (وهي في الأساس ملفات حثية ضخمة من وجهة نظر كهربائية). لذلك نضيف مكثفات لتحقيق التوازن في زاوية الطور في الدائرة وتقليل التأخير أو القضاء عليه.
وهذا ماتعمله المكثفات عند اضافتها مع الاعمال الحثية لتحسين معامل القدرة
يمكن ان توصل المكثفات على التوالي أو على التوازي ، ففي كلتا الحالتين يمكن تحسين معامل القدرة لكن الفرق أنه في حالة التوصيل على التوالي فانه يجب على المكثف أن يتحمل تيار الحمل كله وهذا صعب ، كما أن المكثف على التوالي سيسبب في انخفاض الجهد عن الاحمال ، لذا توضع دائماً على التوازي.
