🟢سأتكلم في الثريد عن المناسيب واهمية توضيحها التصميم والحرص عليها بالتنفيذ.
🟢المناسيب المصممة بشكل صحيح تكون أحد اسباب نجاح المنزل بتأدية وظيفته بأكمل وجه وهذه امثلة لتاثير الاخطاء بها:
1️⃣الخطأ بمنسوب الحفر قد يؤثر على تحمل التربة وتصميم القواعد وكمية الحفر وكمية الردم 👇
🟢المناسيب المصممة بشكل صحيح تكون أحد اسباب نجاح المنزل بتأدية وظيفته بأكمل وجه وهذه امثلة لتاثير الاخطاء بها:
1️⃣الخطأ بمنسوب الحفر قد يؤثر على تحمل التربة وتصميم القواعد وكمية الحفر وكمية الردم 👇
2️⃣الخطأ بمنسوب الميد يؤثر بارتفاع الدور وميول الصرف الصحي ومستوى البلاط وعدد درجات الدخول للمنزل وكمية الردم
3️⃣الخطأ بمنسوب السقف المستعار يؤدي الى مشاكل في تمديد التكييف وتركيب الماكينات وارتفاع الدور والراحة النفسية بالمنزل وكفاءة التكييف والانارة و الطاقة 👇
3️⃣الخطأ بمنسوب السقف المستعار يؤدي الى مشاكل في تمديد التكييف وتركيب الماكينات وارتفاع الدور والراحة النفسية بالمنزل وكفاءة التكييف والانارة و الطاقة 👇
4️⃣الخطأ بمنسوب البلاط يؤدي الى مشاكل في ارتفاع الدور ووزن المبنى و التحميل واحيانا مشاكل انشائية
5️⃣الخطأ بارتفاع الدور يؤدي الى مشاكل في الراحة النفسية وفي شهادة اتمام البناء و وزن المبنى واحيانا مشاكل انشائية
هذه امثلة وليست حصر للاخطاء 👇
5️⃣الخطأ بارتفاع الدور يؤدي الى مشاكل في الراحة النفسية وفي شهادة اتمام البناء و وزن المبنى واحيانا مشاكل انشائية
هذه امثلة وليست حصر للاخطاء 👇

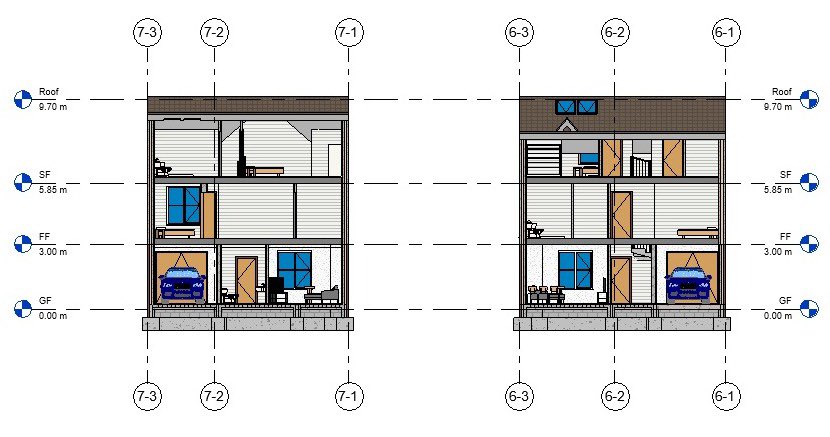

🟢بنتكلم الان ما هي المناسيب المهمة التي يجب التحقق انها موجودة و منسقة بين المخططات
♦️ منسوب الشارع
♦️منسوب الحفر
♦️منسوب الرصيف
♦️منسوب الميد
♦️منسوب البلاط لكل دور
♦️منسوب سقف الخرسانة لكل دور
♦️منسوب السقف المستعار لكل دور
♦️منسوب التشطيب للواجهات او الجدران الداخلية 👇
♦️ منسوب الشارع
♦️منسوب الحفر
♦️منسوب الرصيف
♦️منسوب الميد
♦️منسوب البلاط لكل دور
♦️منسوب سقف الخرسانة لكل دور
♦️منسوب السقف المستعار لكل دور
♦️منسوب التشطيب للواجهات او الجدران الداخلية 👇
♦️منسوب الافياش والابواب والنوافذ
♦️منسوب كباين المطبخ و السبيلت ودواليب الملابس
♦️منسوب المسبح وبلاط الاحواش وبير و سقف المصعد
♦️منسوب السور والسترة و الكمرة المقلوبة
♦️منسوب سقف وارضية الخزان والبيارة
♦️مناسيب الالمنيوم
♦️منسوب وميل خط الصرف ومياه الامطار 👇
♦️منسوب كباين المطبخ و السبيلت ودواليب الملابس
♦️منسوب المسبح وبلاط الاحواش وبير و سقف المصعد
♦️منسوب السور والسترة و الكمرة المقلوبة
♦️منسوب سقف وارضية الخزان والبيارة
♦️مناسيب الالمنيوم
♦️منسوب وميل خط الصرف ومياه الامطار 👇
كما انه :
🟢يجب مراعاة و الانتباه الى ما يلي خلال عمل المخططات
♦️سماكة العزل للسطح
♦️توافق سماكة سقف الانشائي مع المعماري
♦️سماكة دفان البلاط
♦️سماكة الخرسانة الرغوية
♦️العلاقة مع الشارع و الخدمات
♦️العلاقة مع نظام البلدية و اشتراطاتها 👇
🟢يجب مراعاة و الانتباه الى ما يلي خلال عمل المخططات
♦️سماكة العزل للسطح
♦️توافق سماكة سقف الانشائي مع المعماري
♦️سماكة دفان البلاط
♦️سماكة الخرسانة الرغوية
♦️العلاقة مع الشارع و الخدمات
♦️العلاقة مع نظام البلدية و اشتراطاتها 👇
أخيرًا
🟢ملاحظتي العامة من اطلاعي على بعض التفاصيل هي
ان هناك بعض القصور و العيوب بعدم تنسيق المناسيب خاصة بين الانشائي والمعماري وضعف الانتباه للابعاد الحقيقية للعناصر وعلاقتها مع بعضها تصميما ووظيفة"
ما ذكرته يتطلب مهندسين لديه دراية كافية بالتنسيق و مهارات تلبي ذلك BIM
🟢ملاحظتي العامة من اطلاعي على بعض التفاصيل هي
ان هناك بعض القصور و العيوب بعدم تنسيق المناسيب خاصة بين الانشائي والمعماري وضعف الانتباه للابعاد الحقيقية للعناصر وعلاقتها مع بعضها تصميما ووظيفة"
ما ذكرته يتطلب مهندسين لديه دراية كافية بالتنسيق و مهارات تلبي ذلك BIM
