ثريد يُبرز شرحا وصورة أبرز نقاط ورشة عمل هيئة المساحة والمعلومات #الجيومكانية والمخصصة في إطلاق النسخة الأولية من #الجويد المحلي #KSAGeoid21 حيث تشمل:
•مفاهيم جيوديسية
•نبذة عن تاريخ #الجيوديسيا في #السعودية
والبنية التحتية الجيوديسية
•نموذج #KSAGeoid17
•نموذج #KSAGeoid21
•مفاهيم جيوديسية
•نبذة عن تاريخ #الجيوديسيا في #السعودية
والبنية التحتية الجيوديسية
•نموذج #KSAGeoid17
•نموذج #KSAGeoid21
1️⃣

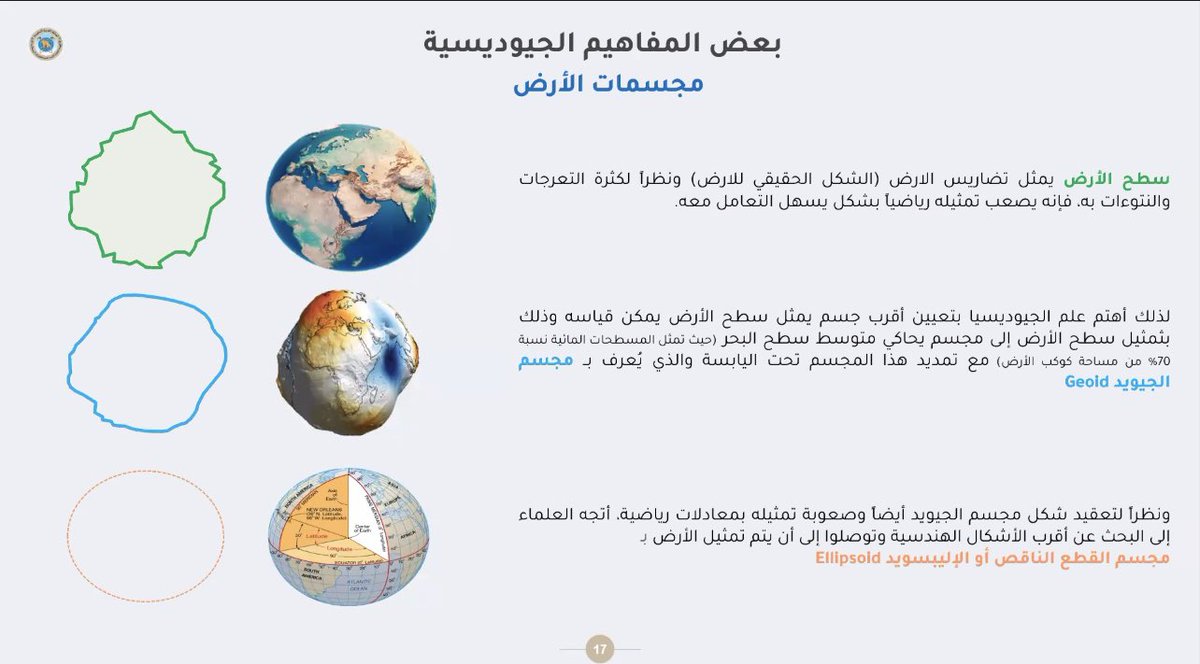

•مفاهيم جيوديسية:
في #الجيوديسيا هنالك ٣ أسطح لتمثيل شكل الأرض:
*سطح الأرض الحقيقي الطبوغرافي
*سطح الجويد (سطح البحر) وهو أقرب سطح يمثل الأرض قديما ويصعب تمثيل المعادلات الرياضية عليه
*سطح الألبسويد (البيضاوي) وهو أقرب سطح يمثل الأرض حديثا ويسهل تمثيل المعادلات الرياضية عليه
•مفاهيم جيوديسية:
في #الجيوديسيا هنالك ٣ أسطح لتمثيل شكل الأرض:
*سطح الأرض الحقيقي الطبوغرافي
*سطح الجويد (سطح البحر) وهو أقرب سطح يمثل الأرض قديما ويصعب تمثيل المعادلات الرياضية عليه
*سطح الألبسويد (البيضاوي) وهو أقرب سطح يمثل الأرض حديثا ويسهل تمثيل المعادلات الرياضية عليه
2️⃣

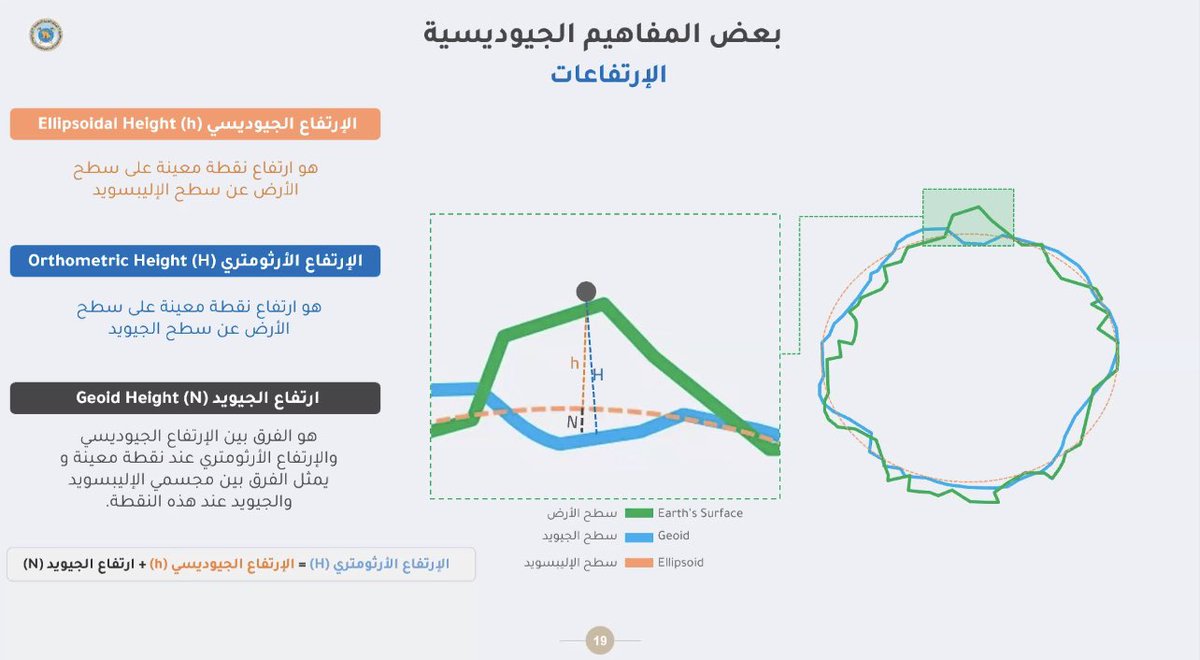

أنواع الإرتفاعات في الجيوديسيا:
*الارتفاع الجيوديسي Ellipsoidal Height (h): المسافة من أي نقطة على سطح الأرض إلى الألبسويد
*الارتفاع الأرثومتري Orthometric Height (H): المسافة من أي نقطة على سطح الأرض إلى الجويد
*ارتفاع الجويد Geoid Height (N): الفرق بين الجويد والألبسويد
أنواع الإرتفاعات في الجيوديسيا:
*الارتفاع الجيوديسي Ellipsoidal Height (h): المسافة من أي نقطة على سطح الأرض إلى الألبسويد
*الارتفاع الأرثومتري Orthometric Height (H): المسافة من أي نقطة على سطح الأرض إلى الجويد
*ارتفاع الجويد Geoid Height (N): الفرق بين الجويد والألبسويد
3️⃣
•#الجيوديسيا في المملكة:

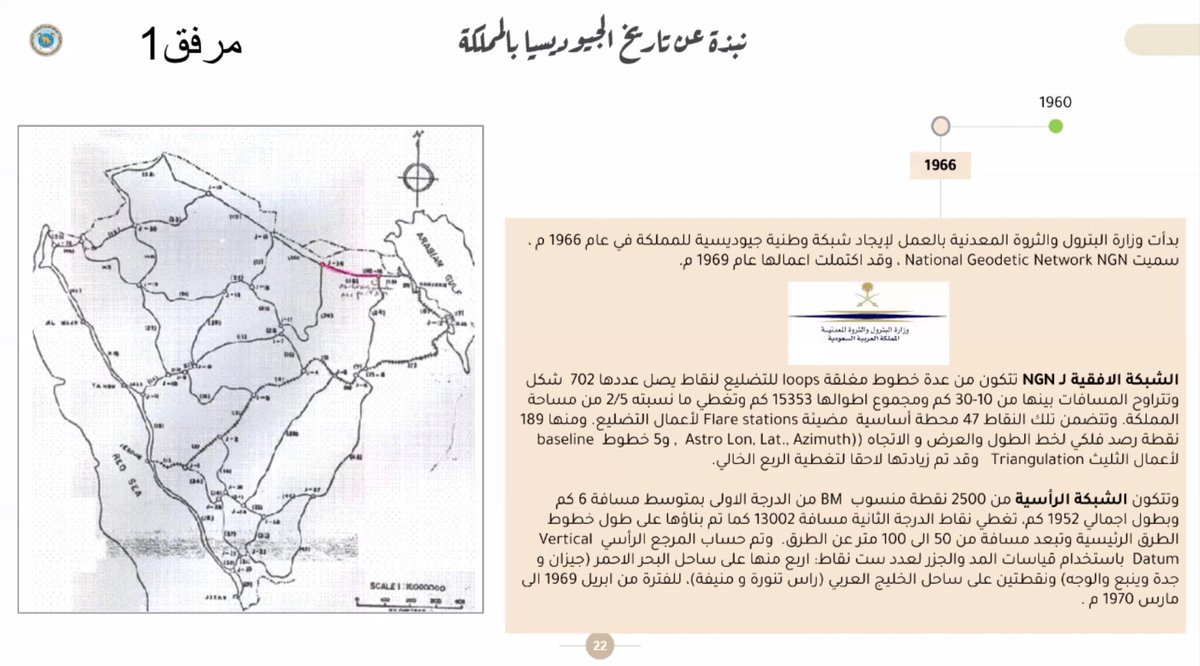

*وزارة البترول تنشئ أول شبكة جيوديسية عام 1966 باسم National Geodetic Network - NGN (مرفق1)
*في عام 1970 تم إنشاء نقطة تسمى هيران٢ Hiran2 بإحداثيات جيوديسية مرتبطة بالمرحع الأوروبي European Datum تقع على بعد 30kmشرق نقطة عين العبد Ain Al Abd (مرفق2)
•#الجيوديسيا في المملكة:
*وزارة البترول تنشئ أول شبكة جيوديسية عام 1966 باسم National Geodetic Network - NGN (مرفق1)
*في عام 1970 تم إنشاء نقطة تسمى هيران٢ Hiran2 بإحداثيات جيوديسية مرتبطة بالمرحع الأوروبي European Datum تقع على بعد 30kmشرق نقطة عين العبد Ain Al Abd (مرفق2)
4️⃣
*عام 1980 قامت المساحة العسكرية بإنشاء شبكة جيوديسية باسم PGN (مرفق1)

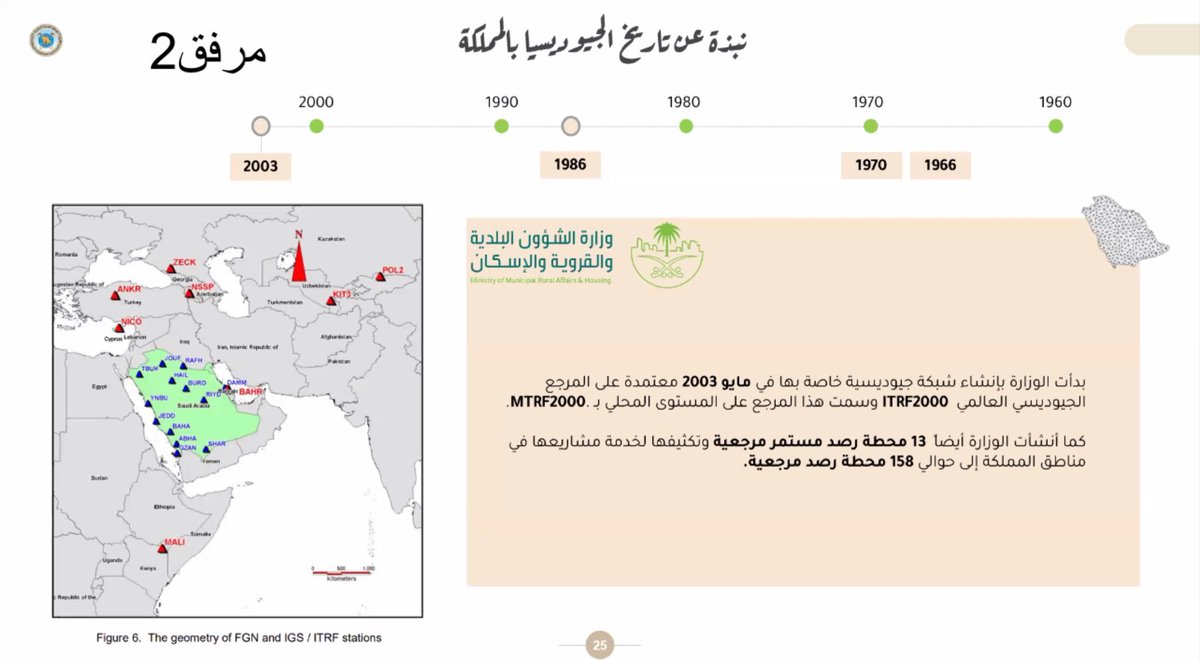

*عام 2003 قامت وزارة البلديات بإنشاء شبكة جيوديسية خاصة باسم MTRF2000 (مرفق2)

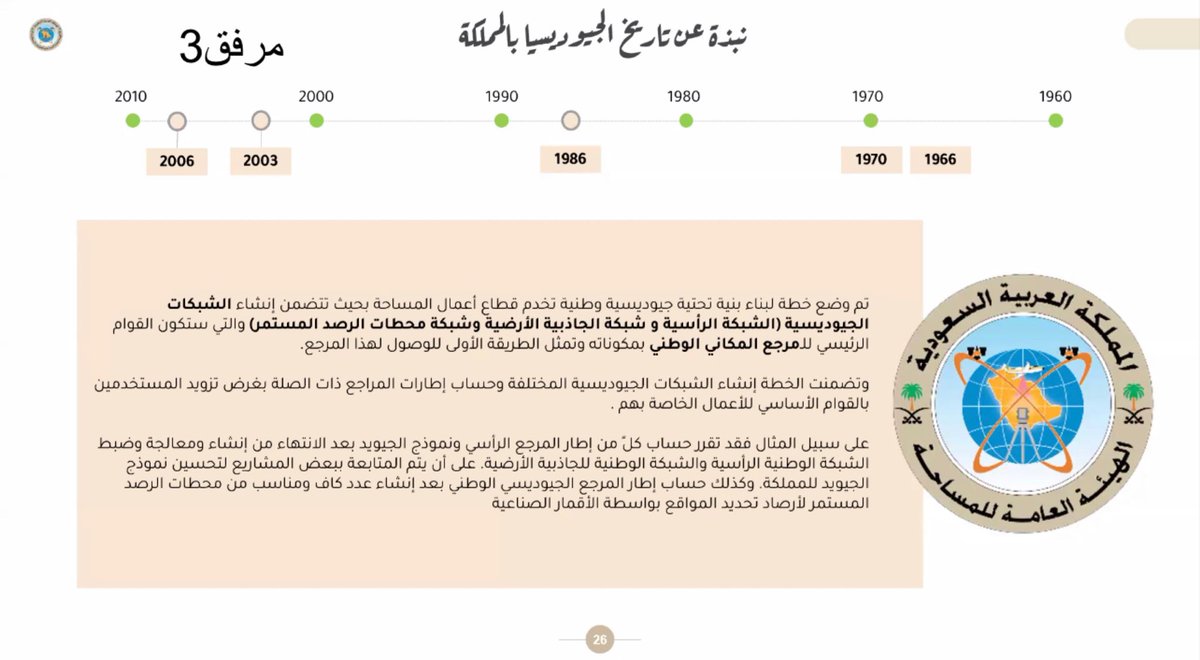

*عام 2006 تم وضع خطة لبناء بنية تحتية جيوديسية وطنية لخدمة قطاع أعمال المساحة (مرفق3)
*عام 1980 قامت المساحة العسكرية بإنشاء شبكة جيوديسية باسم PGN (مرفق1)
*عام 2003 قامت وزارة البلديات بإنشاء شبكة جيوديسية خاصة باسم MTRF2000 (مرفق2)
*عام 2006 تم وضع خطة لبناء بنية تحتية جيوديسية وطنية لخدمة قطاع أعمال المساحة (مرفق3)
6️⃣
*عام 2020 صدر تعميم سمو ولي العهد ووزير الدفاع باستخدام المرجع المكاني الوطني #SANSRS
*عام 2022 قامت الهيئة بحساب نموذج الجويد الجديد للمملكة #KSAGeoid21
*يبلغ عدد نقاط الرصد الدائم #KSASORS للشبكة الجيوديسية الوطنية 209 نقطة
*عام 2020 صدر تعميم سمو ولي العهد ووزير الدفاع باستخدام المرجع المكاني الوطني #SANSRS
*عام 2022 قامت الهيئة بحساب نموذج الجويد الجديد للمملكة #KSAGeoid21
*يبلغ عدد نقاط الرصد الدائم #KSASORS للشبكة الجيوديسية الوطنية 209 نقطة
8️⃣
تم رصد الجويد بوسائل مختلفة:
*قياسات الجاذبية الأرضية بالسفن
*قياسات الجاذبية والاشعاعية بالأقمار الصناعية
*قياسات بأجهزة الملاحة
*قياسات بأجهزة التسوية الدقيقة
*قياسات المد والجزر
تم رصد الجويد بوسائل مختلفة:
*قياسات الجاذبية الأرضية بالسفن
*قياسات الجاذبية والاشعاعية بالأقمار الصناعية
*قياسات بأجهزة الملاحة
*قياسات بأجهزة التسوية الدقيقة
*قياسات المد والجزر
9️⃣
•نموذج الجويد الحالي #KSAGeoid17:
مبني على بيانات التسوية الدقيقة والارتفاعات الجيوديسية لـ 280 نقطة بدقه من 2-3 cm شرق المملكة ومن 10-20 cm تقريبا في بيقية أنحاء المملكة
عدم التجانس بسبب التوزيع الغير متجانس للبيانات المتوفرة وهي دقة غير كافية للتطبيقات الجيوديسية بالمملكة
•نموذج الجويد الحالي #KSAGeoid17:
مبني على بيانات التسوية الدقيقة والارتفاعات الجيوديسية لـ 280 نقطة بدقه من 2-3 cm شرق المملكة ومن 10-20 cm تقريبا في بيقية أنحاء المملكة
عدم التجانس بسبب التوزيع الغير متجانس للبيانات المتوفرة وهي دقة غير كافية للتطبيقات الجيوديسية بالمملكة
1️⃣0️⃣

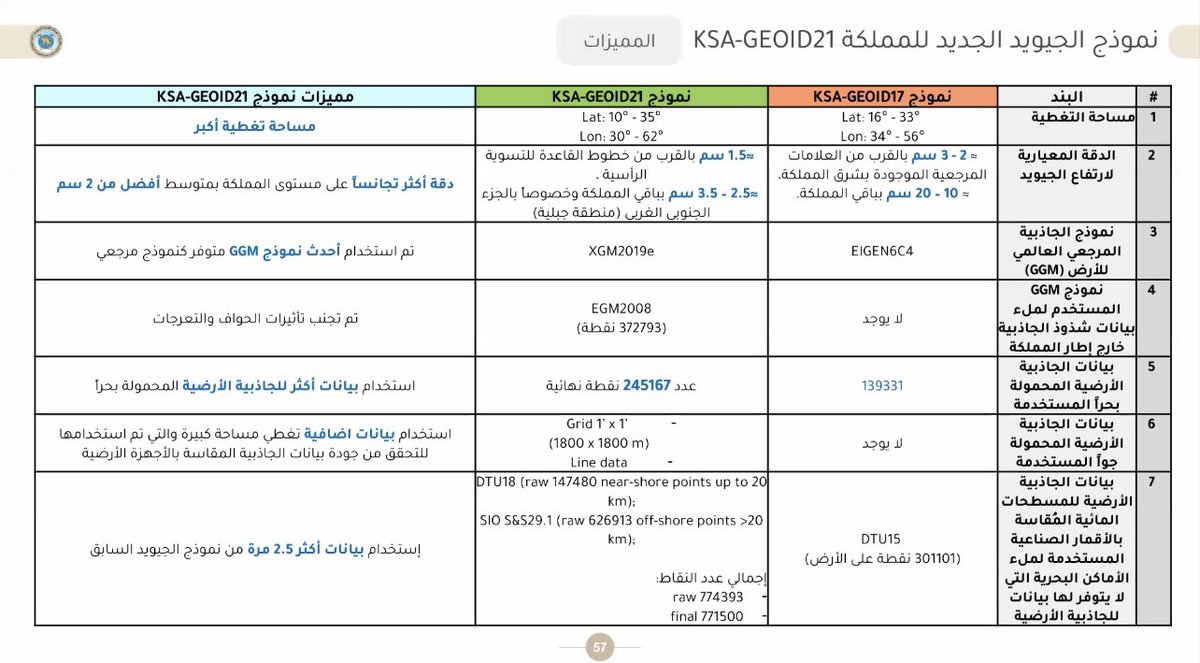

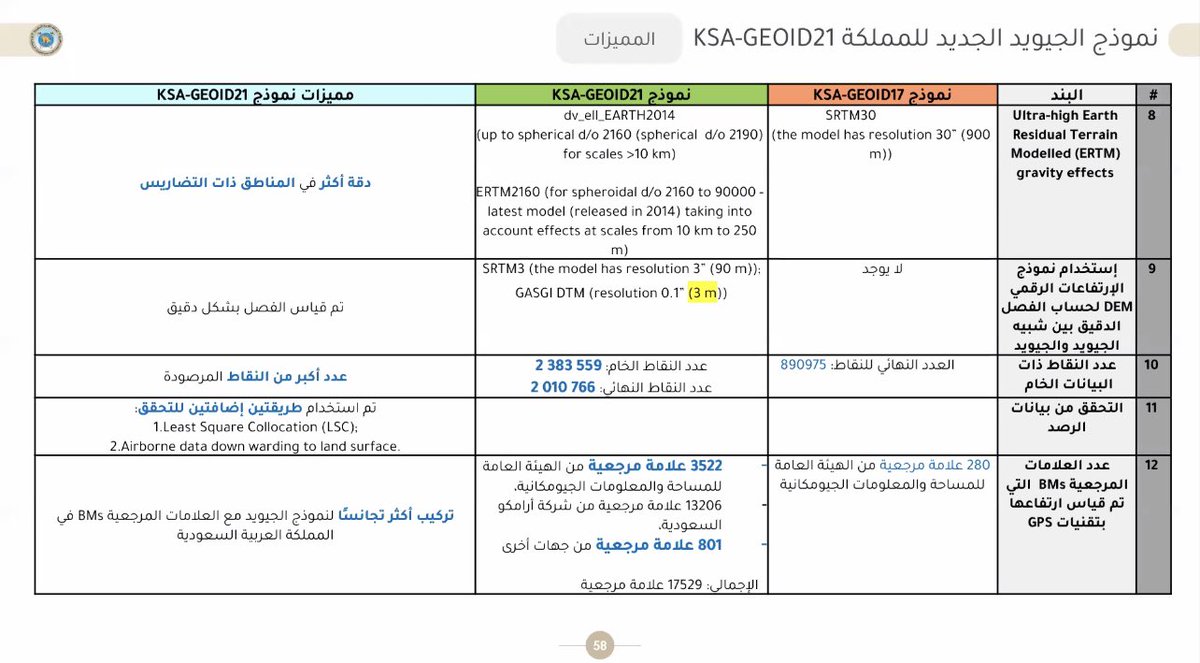

•نموذج الجويد الجديد #KSAGeoid21 :
يحتوي على ما يقارب 4000 علامة مرجعية ببيانات أكثر تجانس ودقة متوسطة تصل إلى 2cm في كافة أنحاء المملكة.
للمقارنة مع نموذج الجويد السابق #KSAGeoid17 شاهد المرفق 👇🏻
•نموذج الجويد الجديد #KSAGeoid21 :
يحتوي على ما يقارب 4000 علامة مرجعية ببيانات أكثر تجانس ودقة متوسطة تصل إلى 2cm في كافة أنحاء المملكة.
للمقارنة مع نموذج الجويد السابق #KSAGeoid17 شاهد المرفق 👇🏻
1️⃣1️⃣

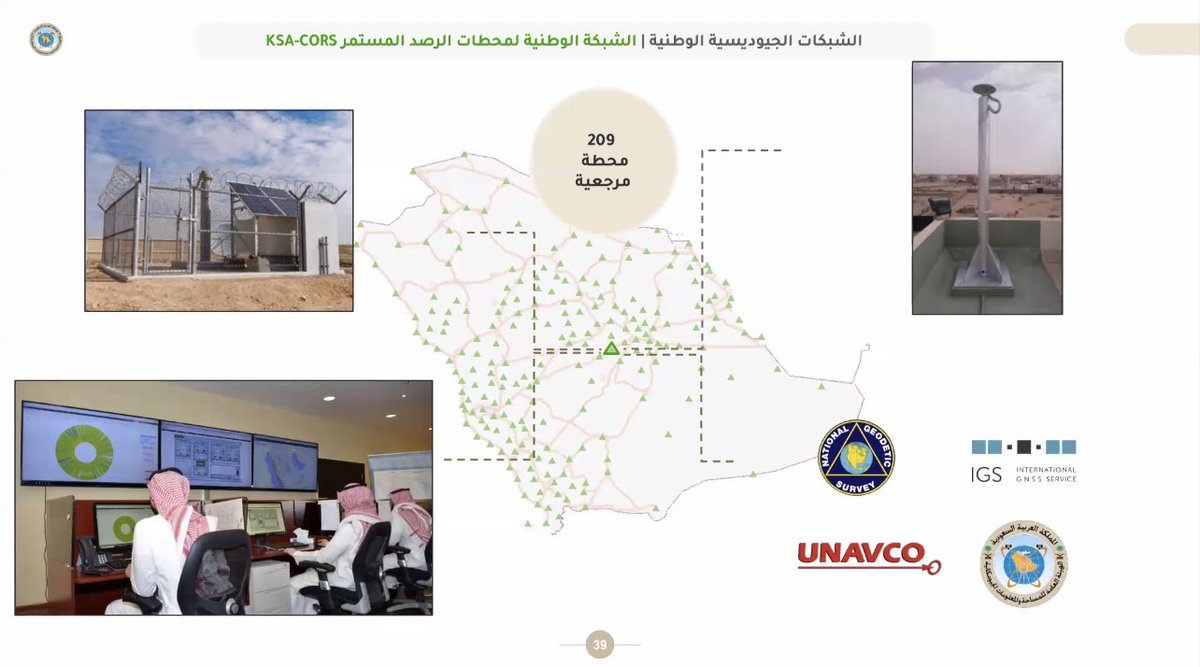

يمكن الوصول للجويد الجديد للمملكة عن طريق خدمات محطات رصد #KSACORS (لمعلومات أكثر شاهد المرفق)
أو أدوات التحويل الجيوديسية على موقع الهيئة في أسفل الصفحة على الرابط:
gasgi.gov.sa
يمكن الوصول للجويد الجديد للمملكة عن طريق خدمات محطات رصد #KSACORS (لمعلومات أكثر شاهد المرفق)
أو أدوات التحويل الجيوديسية على موقع الهيئة في أسفل الصفحة على الرابط:
gasgi.gov.sa
انتهى..
مع الشكر الجزيل للهيئة العامة للمساحة والمعلومات الجيومكانية على جهودهم الملموسة
مع الشكر الجزيل للهيئة العامة للمساحة والمعلومات الجيومكانية على جهودهم الملموسة
