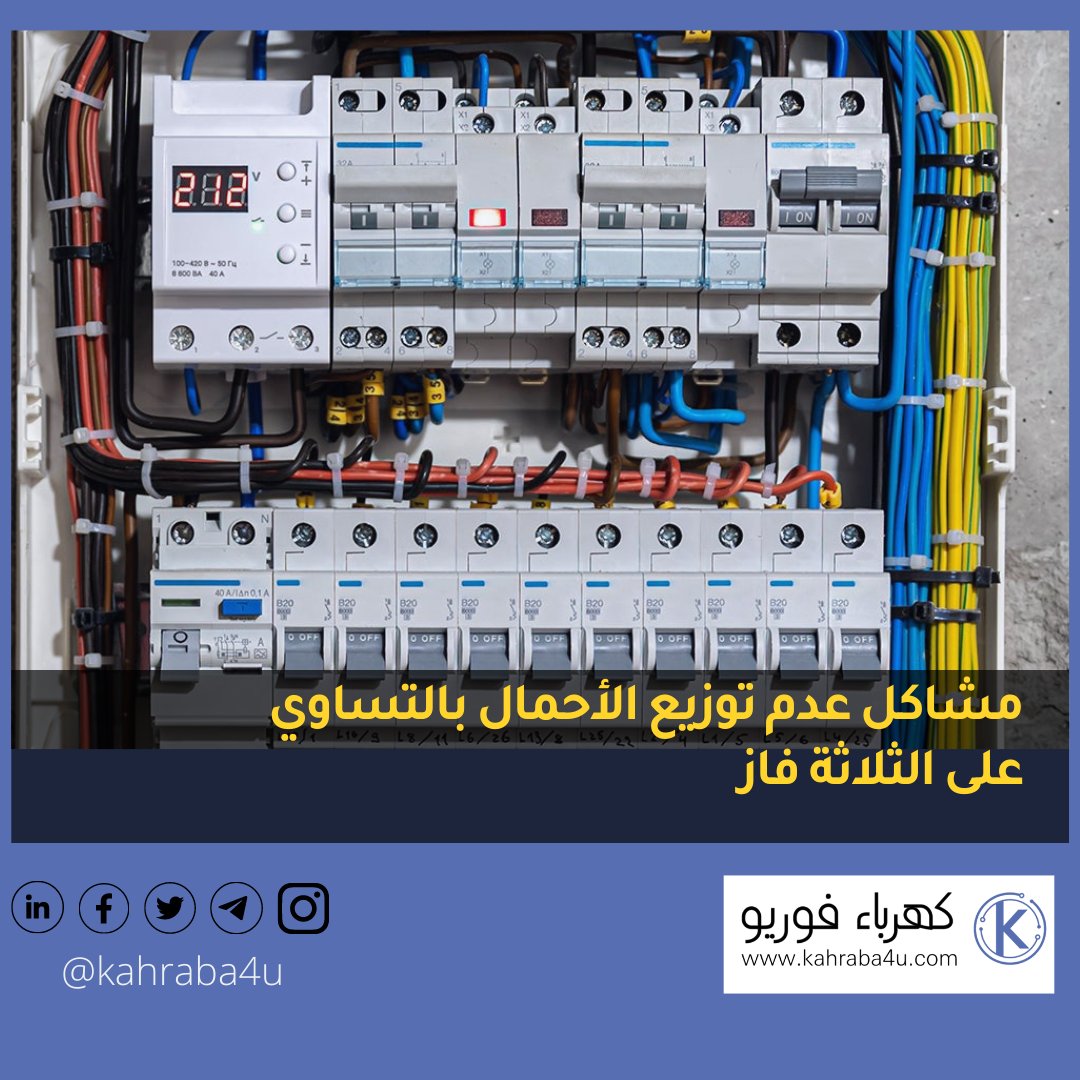

من الواضح أن هناك تأكيد دائما على أهمية توزيع الأحمال بالتساوى قدر الإمكان على الأوجه الثلاثة.
والسؤال : ماذا يحدث لو أهملنا هذا الجزء من التصميم، بمعنى آخر ماذا يحدث لو أن الحمل على أحد الأوجه الثلاثة كان أكبر بكثير من الوجهين الآخرين؟
#هندسة_كهربائية
#الهندسة_الكهربائية
والسؤال : ماذا يحدث لو أهملنا هذا الجزء من التصميم، بمعنى آخر ماذا يحدث لو أن الحمل على أحد الأوجه الثلاثة كان أكبر بكثير من الوجهين الآخرين؟
#هندسة_كهربائية
#الهندسة_الكهربائية
إذا حدث هذا فسيترتب عليه عدة مشكلات من أهمها ما يلي
1- ارتفاع جهد نقطة التعادل في المحول
فمن المعلوم أن مجموع التيارات الثلاثة المارة بخط التعادل Neutral Line) يساوى نظريا صفر إذا كانت التيارات متماثلة تماما لأن المجموع الاتجاهي (وليس المجموع (الجبرى لها يساوى صفر )
1- ارتفاع جهد نقطة التعادل في المحول
فمن المعلوم أن مجموع التيارات الثلاثة المارة بخط التعادل Neutral Line) يساوى نظريا صفر إذا كانت التيارات متماثلة تماما لأن المجموع الاتجاهي (وليس المجموع (الجبرى لها يساوى صفر )
وهذا يعنى أنه لا يوجد أى Voltage Drop على خط الــ Neutral ومن ثم فجهد نقطة التعادل تساوى صفر. أما إذا اختلفت قيم التيار بشكل كبير بين الأوجه الثلاثة فهذا من شأنه أن يتسبب في مرور تيار كبير فى خط Neutral مسببا Voltage drop على الخط، وبالتالى يحدث ارتفاع في جهد نقطة التعادل.
هذا الارتفاع يجعل فرق الجهد بين أى من الـ Phases الثلاثة وبين الـ Neutral أقل من القيمة المقننة، وهذا الانخفاض فى الجهد يتسبب فى ارتفاع قيمة التيار. تذكر أن وبالتالي زيادة القدرة المفقودة مع ملاحظة أن هذا الارتفاع لن يشعر به الـ CB الخاص بالدائرة
لأنه ارتفاع بسيط (كأن يرتفع التيار مثلا من 3A إلى 4A (ومن ثم يمكن أن يؤدى استمرار هذه الحالة لمدة طويلة إلى تراكم حرارى داخل الأجهزة واحتراقها، خاصة تلك المعروفة بأنها
Constant Power Devices
Constant Power Devices
2- ارتفاع قيمة الـ Power Loss
فلو فرضنا أن تيار كل Phase يساوى 100 أمبير، وبفرض أن مقاومة الكابل لكل Phase تساوى 0.1 أوم، فهذا يعنى أن الفقد في القدرة يساوى :
3×I²×R
3 × (100)²× 0.1
=3000W
فلو فرضنا أن تيار كل Phase يساوى 100 أمبير، وبفرض أن مقاومة الكابل لكل Phase تساوى 0.1 أوم، فهذا يعنى أن الفقد في القدرة يساوى :
3×I²×R
3 × (100)²× 0.1
=3000W
الآن : لو فرضنا أن كل تيارات الأوجه الثلاثة (300A) صارت جميعا في Phase-A فقط (تحميل غير متماثل) فعندئذ تصبح الفقد في القدرة تساوى
2 xI²x R =
2x (300)² × 0.1
=18000W
لاحظ أننا ضربنا الفقد في 2 لأن التيار فى هذه الحالة يمر في الموصل الخاص بـ Phase-A ،
2 xI²x R =
2x (300)² × 0.1
=18000W
لاحظ أننا ضربنا الفقد في 2 لأن التيار فى هذه الحالة يمر في الموصل الخاص بـ Phase-A ،
ويكمل الدائرة من خلال موصل خط التعادل الذى أصبح تياره لا يساوى صفرا كما فى حالة الأحمال المتوازنة، بل أصبح يساوى 300A (نفس تيار الـ Phase ، ومن ثم ضربنا فى 2).
لاحظ أن الفقد في القدرة في حالة الأحمال الغير متوازنة تضاعف ستة مرات مقارنة بالفقد فى حالة التحميل المتماثل.
لاحظ أن الفقد في القدرة في حالة الأحمال الغير متوازنة تضاعف ستة مرات مقارنة بالفقد فى حالة التحميل المتماثل.
3- حدوث عدم اتزان بين جهود الـ Phases الثلاثة
4- احتراق موصل الأرضي بعد فترة من الزمن لأنه غير مصمم على تحمل التيارات العالية، ومن ثم يحترق أسرع من الـ Phases الثلاثة.
مصدر/ ا.د محمود جيلاني هندسة القوى الكهربائية
4- احتراق موصل الأرضي بعد فترة من الزمن لأنه غير مصمم على تحمل التيارات العالية، ومن ثم يحترق أسرع من الـ Phases الثلاثة.
مصدر/ ا.د محمود جيلاني هندسة القوى الكهربائية
